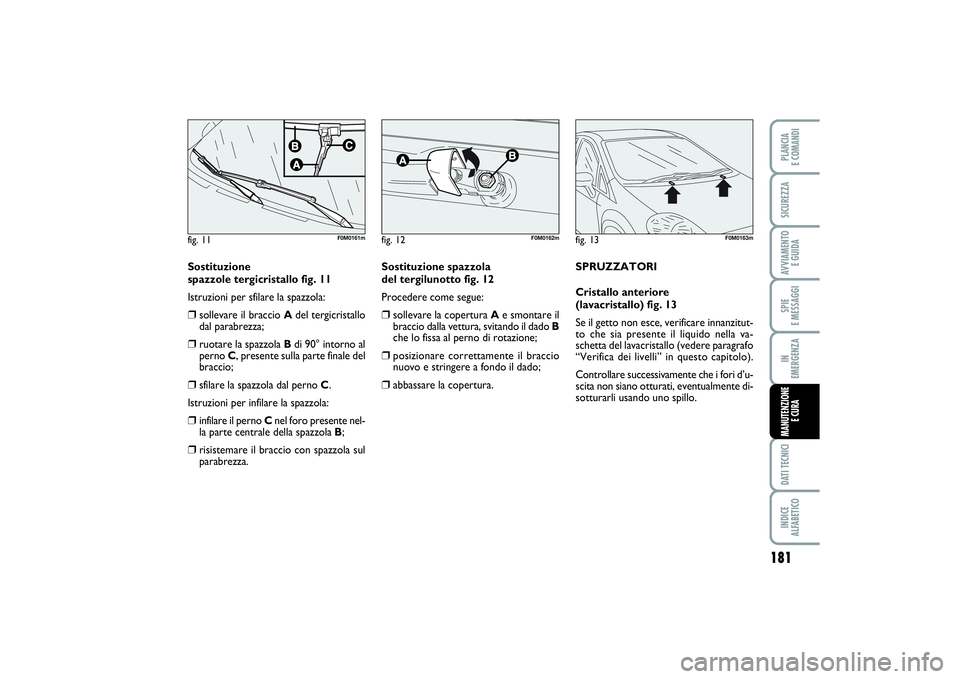

Sostituzione
spazzole tergicristallo fig. 11
Istruzioni per sfilare la spazzola:❒
sollevare il braccio Adel tergicristallo
dal parabrezza;
❒
ruotare la spazzola Bdi 90° intorno al
perno C, presente sulla parte finale del
braccio;
❒
sfilare la spazzola dal perno C.
Istruzioni per infilare la spazzola:
❒
infilare il perno Cnel foro presente nel-
la parte centrale della spazzola B;
❒
risistemare il braccio con spazzola sul
parabrezza.
fig. 11
F0M0161m
Sostituzione spazzola
del tergilunotto fig. 12
Procedere come segue:❒
sollevare la copertura Ae smontare il
braccio dalla vettura, svitando il dado B
che lo fissa al perno di rotazione;
❒
posizionare correttamente il braccio
nuovo e stringere a fondo il dado;
❒
abbassare la copertura.
fig. 12
F0M0162m
SPRUZZATORI
Cristallo anteriore
(lavacristallo) fig. 13
Se il getto non esce, verificare innanzitut-
to che sia presente il liquido nella va-
schetta del lavacristallo (vedere paragrafo
“Verifica dei livelli” in questo capitolo).
Controllare successivamente che i fori d’u-
scita non siano otturati, eventualmente di-
sotturarli usando uno spillo.fig. 13
F0M0163m
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 181

182SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
❒
spruzzatura di materiali plastici, con fun-
zione protettiva, nei punti più esposti:
sottoporta, interno parafanghi, bordi,
ecc;
❒
uso di scatolati “aperti”, per evitare
condensazione e ristagno di acqua, che
possono favorire la formazione di rug-
gine all’interno.
GARANZIA ESTERNO VETTURA
E SOTTOSCOCCA
La vettura è provvista di una garanzia con-
tro la perforazione, dovuta a corrosione,
di qualsiasi elemento originale della strut-
tura o della carrozzeria.
Per le condizioni generali di questa garan-
zia, fare riferimento al Libretto di Garanzia.
CONSIGLI PER LA BUONA
CONSERVAZIONE
DELLA CARROZZERIA
Vernice
La vernice non ha solo funzione estetica
ma anche protettiva della lamiera.
In caso di abrasioni o rigature profonde, si
consiglia quindi di provvedere subito a far
eseguire i necessari ritocchi, per evitare for-
mazioni di ruggine. Per i ritocchi della ver-
nice utilizzare solo prodotti originali (ve-
dere “Targhetta di identificazione vernice
carrozzeria” nel capitolo “Dati tecnici”).

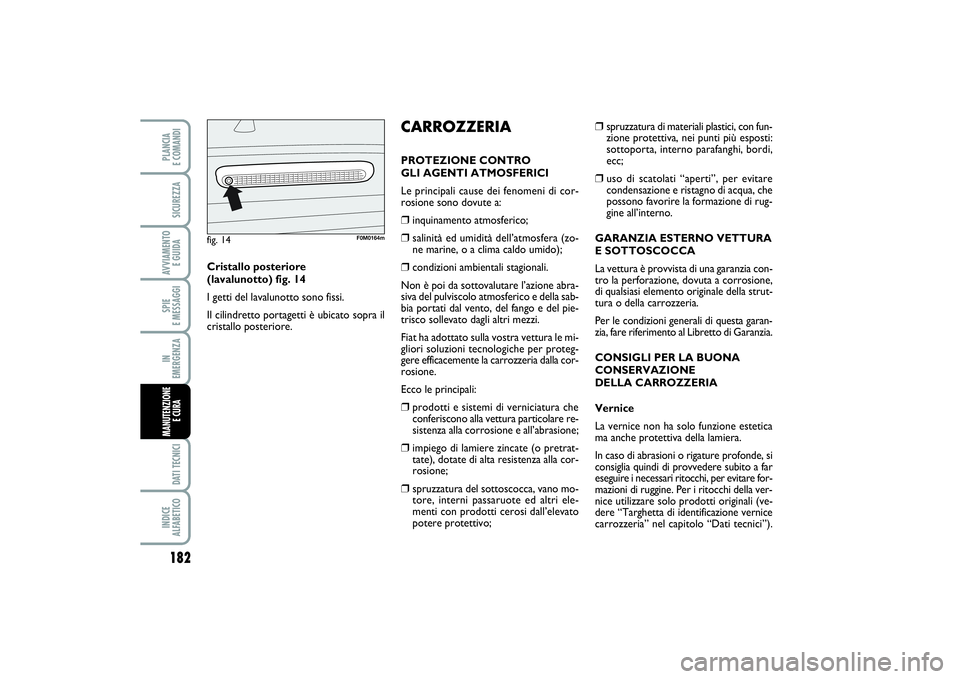

CARROZZERIAPROTEZIONE CONTRO
GLI AGENTI ATMOSFERICI
Le principali cause dei fenomeni di cor-
rosione sono dovute a:❒
inquinamento atmosferico;
❒
salinità ed umidità dell’atmosfera (zo-
ne marine, o a clima caldo umido);
❒
condizioni ambientali stagionali.
Non è poi da sottovalutare l’azione abra-
siva del pulviscolo atmosferico e della sab-
bia portati dal vento, del fango e del pie-
trisco sollevato dagli altri mezzi.
Fiat ha adottato sulla vostra vettura le mi-
gliori soluzioni tecnologiche per proteg-
gere efficacemente la carrozzeria dalla cor-
rosione.
Ecco le principali:
❒
prodotti e sistemi di verniciatura che
conferiscono alla vettura particolare re-
sistenza alla corrosione e all’abrasione;
❒
impiego di lamiere zincate (o pretrat-
tate), dotate di alta resistenza alla cor-
rosione;
❒
spruzzatura del sottoscocca, vano mo-
tore, interni passaruote ed altri ele-
menti con prodotti cerosi dall’elevato
potere protettivo; Cristallo posteriore
(lavalunotto) fig. 14
I getti del lavalunotto sono fissi.
Il cilindretto portagetti è ubicato sopra il
cristallo posteriore.
fig. 14
F0M0164m
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 182

183
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

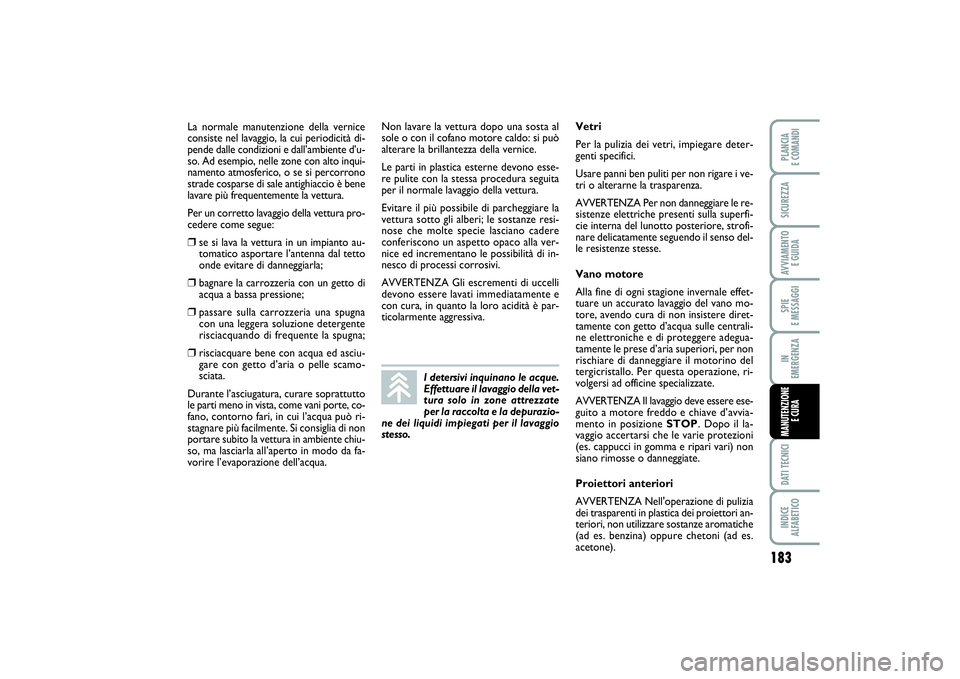

La normale manutenzione della vernice
consiste nel lavaggio, la cui periodicità di-
pende dalle condizioni e dall’ambiente d’u-
so. Ad esempio, nelle zone con alto inqui-
namento atmosferico, o se si percorrono
strade cosparse di sale antighiaccio è bene
lavare più frequentemente la vettura.
Per un corretto lavaggio della vettura pro-
cedere come segue:❒
se si lava la vettura in un impianto au-
tomatico asportare l’antenna dal tetto
onde evitare di danneggiarla;
❒
bagnare la carrozzeria con un getto di
acqua a bassa pressione;
❒
passare sulla carrozzeria una spugna
con una leggera soluzione detergente
risciacquando di frequente la spugna;
❒
risciacquare bene con acqua ed asciu-
gare con getto d’aria o pelle scamo-
sciata.
Durante l’asciugatura, curare soprattutto
le parti meno in vista, come vani porte, co-
fano, contorno fari, in cui l’acqua può ri-
stagnare più facilmente. Si consiglia di non
portare subito la vettura in ambiente chiu-
so, ma lasciarla all’aperto in modo da fa-
vorire l’evaporazione dell’acqua.Non lavare la vettura dopo una sosta al
sole o con il cofano motore caldo: si può
alterare la brillantezza della vernice.
Le parti in plastica esterne devono esse-
re pulite con la stessa procedura seguita
per il normale lavaggio della vettura.
Evitare il più possibile di parcheggiare la
vettura sotto gli alberi; le sostanze resi-
nose che molte specie lasciano cadere
conferiscono un aspetto opaco alla ver-
nice ed incrementano le possibilità di in-
nesco di processi corrosivi.
AVVERTENZA Gli escrementi di uccelli
devono essere lavati immediatamente e
con cura, in quanto la loro acidità è par-
ticolarmente aggressiva.
I detersivi inquinano le acque.
Effettuare il lavaggio della vet-
tura solo in zone attrezzate
per la raccolta e la depurazio-
ne dei liquidi impiegati per il lavaggio
stesso.
Vetri
Per la pulizia dei vetri, impiegare deter-
genti specifici.
Usare panni ben puliti per non rigare i ve-
tri o alterarne la trasparenza.
AVVERTENZA Per non danneggiare le re-
sistenze elettriche presenti sulla superfi-
cie interna del lunotto posteriore, strofi-
nare delicatamente seguendo il senso del-
le resistenze stesse.
Vano motore
Alla fine di ogni stagione invernale effet-
tuare un accurato lavaggio del vano mo-
tore, avendo cura di non insistere diret-
tamente con getto d’acqua sulle centrali-
ne elettroniche e di proteggere adegua-
tamente le prese d’aria superiori, per non
rischiare di danneggiare il motorino del
tergicristallo. Per questa operazione, ri-
volgersi ad officine specializzate.
AVVERTENZA Il lavaggio deve essere ese-
guito a motore freddo e chiave d’avvia-
mento in posizione STOP. Dopo il la-
vaggio accertarsi che le varie protezioni
(es. cappucci in gomma e ripari vari) non
siano rimosse o danneggiate.
Proiettori anteriori
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori an-
teriori, non utilizzare sostanze aromatiche
(ad es. benzina) oppure chetoni (ad es.
acetone).
165-184 PUNTO POP 1ed IT 11/10/13 14.40 Pagina 183

I rivestimenti tessili della vo-
stra vettura sono dimensio-
nati per resistere a lungo al-
l'usura derivante dall'utilizzo
normale del mezzo. Pur tuttavia è as-
solutamente necessario evitare sfrega-
menti traumatici e/o prolungati con ac-
cessori di abbigliamento quali fibbie
metalliche, borchie, fissaggi in Velcro e
simili, in quanto gli stessi, agendo in
modo localizzato e con una elevata
pressione sui filati, potrebbero provo-
care la rottura di alcuni fili con conse-
guente danneggiamento della fodera.
184SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

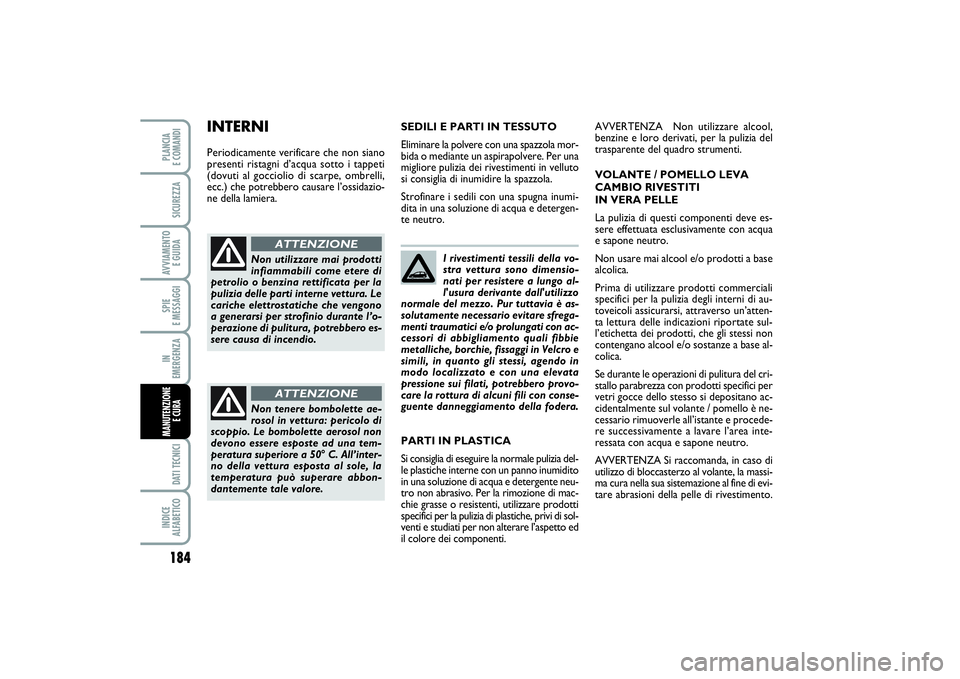

SEDILI E PARTI IN TESSUTO
Eliminare la polvere con una spazzola mor-
bida o mediante un aspirapolvere. Per una
migliore pulizia dei rivestimenti in velluto
si consiglia di inumidire la spazzola.
Strofinare i sedili con una spugna inumi-
dita in una soluzione di acqua e detergen-
te neutro.
Non utilizzare mai prodotti
infiammabili come etere di
petrolio o benzina rettificata per la
pulizia delle parti interne vettura. Le
cariche elettrostatiche che vengono
a generarsi per strofinio durante l’o-
perazione di pulitura, potrebbero es-
sere causa di incendio.
ATTENZIONE
Non tenere bombolette ae-
rosol in vettura: pericolo di
scoppio. Le bombolette aerosol non
devono essere esposte ad una tem-
peratura superiore a 50° C. All’inter-
no della vettura esposta al sole, la
temperatura può superare abbon-
dantemente tale valore.
ATTENZIONE
INTERNIPeriodicamente verificare che non siano
presenti ristagni d’acqua sotto i tappeti
(dovuti al gocciolio di scarpe, ombrelli,
ecc.) che potrebbero causare l’ossidazio-
ne della lamiera.AVVERTENZA Non utilizzare alcool,
benzine e loro derivati, per la pulizia del
trasparente del quadro strumenti.
VOLANTE / POMELLO LEVA
CAMBIO RIVESTITI
IN VERA PELLE
La pulizia di questi componenti deve es-
sere effettuata esclusivamente con acqua
e sapone neutro.
Non usare mai alcool e/o prodotti a base
alcolica.
Prima di utilizzare prodotti commerciali
specifici per la pulizia degli interni di au-
toveicoli assicurarsi, attraverso un’atten-
ta lettura delle indicazioni riportate sul-
l’etichetta dei prodotti, che gli stessi non
contengano alcool e/o sostanze a base al-
colica.
Se durante le operazioni di pulitura del cri-
stallo parabrezza con prodotti specifici per
vetri gocce dello stesso si depositano ac-
cidentalmente sul volante / pomello è ne-
cessario rimuoverle all’istante e procede-
re successivamente a lavare l’area inte-
ressata con acqua e sapone neutro.
AVVERTENZA Si raccomanda, in caso di
utilizzo di bloccasterzo al volante, la massi-
ma cura nella sua sistemazione al fine di evi-
tare abrasioni della pelle di rivestimento. PARTI IN PLASTICA
Si consiglia di eseguire la normale pulizia del-
le plastiche interne con un panno inumidito
in una soluzione di acqua e detergente neu-
tro non abrasivo. Per la rimozione di mac-
chie grasse o resistenti, utilizzare prodotti
specifici per la pulizia di plastiche, privi di sol-
venti e studiati per non alterare l’aspetto ed
il colore dei componenti.
165-184 PUNTO POP 1ed IT 11/10/13 14.40 Pagina 184

185
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI

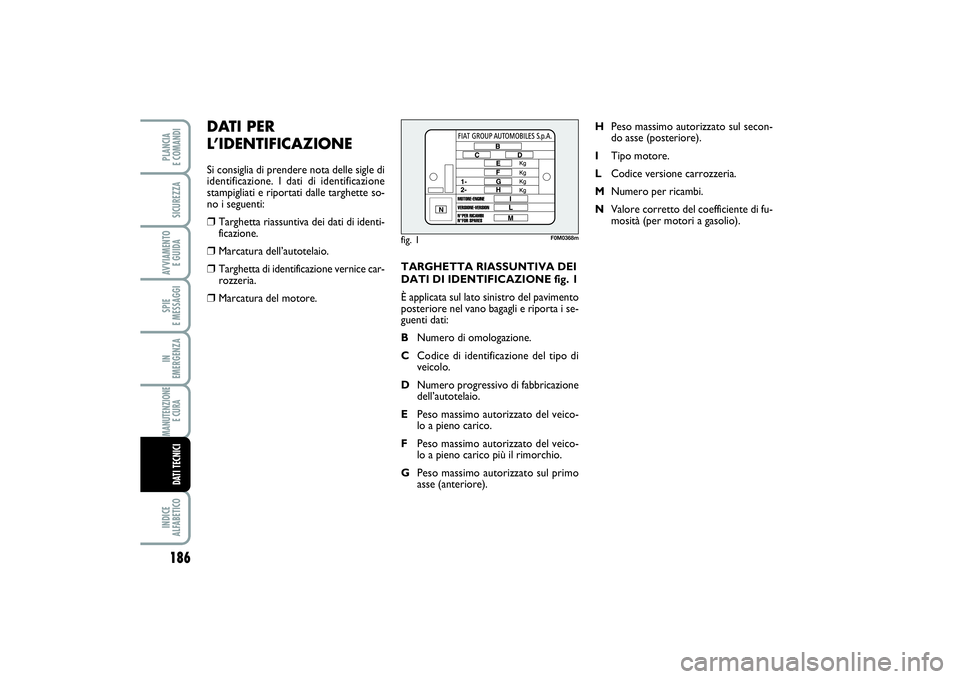

DATI PER L’IDENTIFICAZIONE ..................................... 186

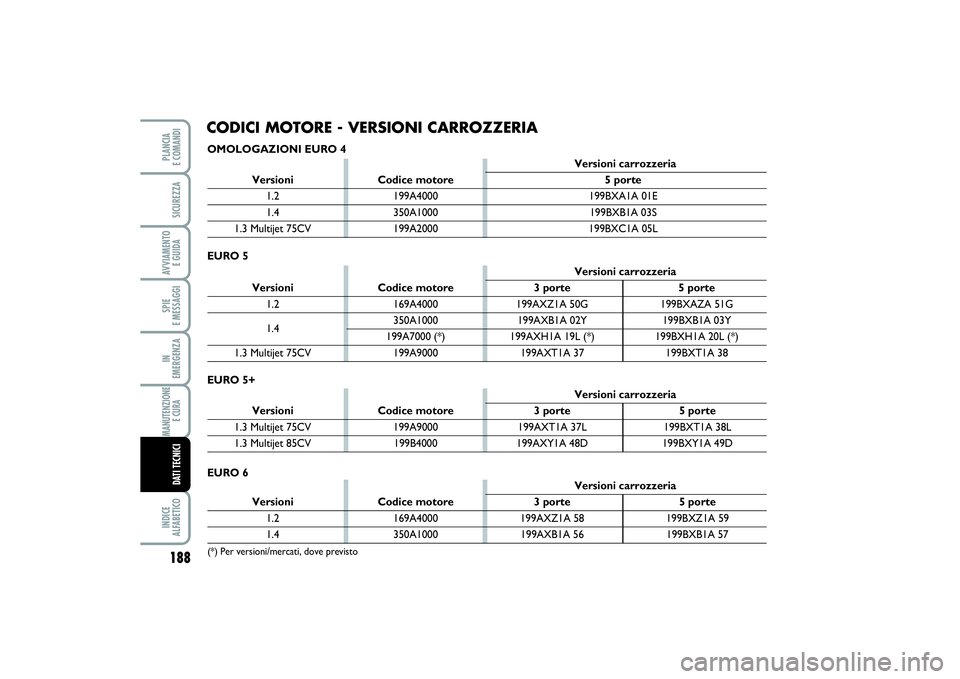

CODICI MOTORE - VERSIONI CARROZZERIA ....... 188
MOTORE ............................................................................... 189
ALIMENTAZIONE ............................................................... 190
TRASMISSIONE .................................................................... 190
FRENI ...................................................................................... 191
SOSPENSIONI ...................................................................... 191
STERZO ................................................................................. 191
RUOTE ................................................................................... 192
PRESTAZIONI ...................................................................... 195
DIMENSIONI ........................................................................ 196
PESI .......................................................................................... 197
RIFORNIMENTI ................................................................... 199
FLUIDI E LUBRIFICANTI ................................................... 200
CONSUMO DI COMBUSTIBILE ..................................... 202
EMISSIONI DI CO
2.............................................................. 203
D D
A A
T T
I I

T T
E E
C C
N N
I I
C C
I I
185-206 PUNTO POP 1ed IT 09/09/13 08.49 Pagina 185

TARGHETTA RIASSUNTIVA DEI
DATI DI IDENTIFICAZIONE fig. 1
È applicata sul lato sinistro del pavimento
posteriore nel vano bagagli e riporta i se-
guenti dati:
BNumero di omologazione.
CCodice di identificazione del tipo di
veicolo.
DNumero progressivo di fabbricazione
dell’autotelaio.
EPeso massimo autorizzato del veico-
lo a pieno carico.
FPeso massimo autorizzato del veico-
lo a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo
asse (anteriore).HPeso massimo autorizzato sul secon-
do asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
NValore corretto del coefficiente di fu-
mosità (per motori a gasolio).
DATI PER
L’IDENTIFICAZIONESi consiglia di prendere nota delle sigle di
identificazione. I dati di identificazione
stampigliati e riportati dalle targhette so-
no i seguenti:❒
Targhetta riassuntiva dei dati di identi-
ficazione.
❒
Marcatura dell’autotelaio.
❒
Targhetta di identificazione vernice car-
rozzeria.
❒
Marcatura del motore.
fig. 1
F0M0368m
186SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI
185-206 PUNTO POP 1ed IT 09/09/13 08.49 Pagina 186

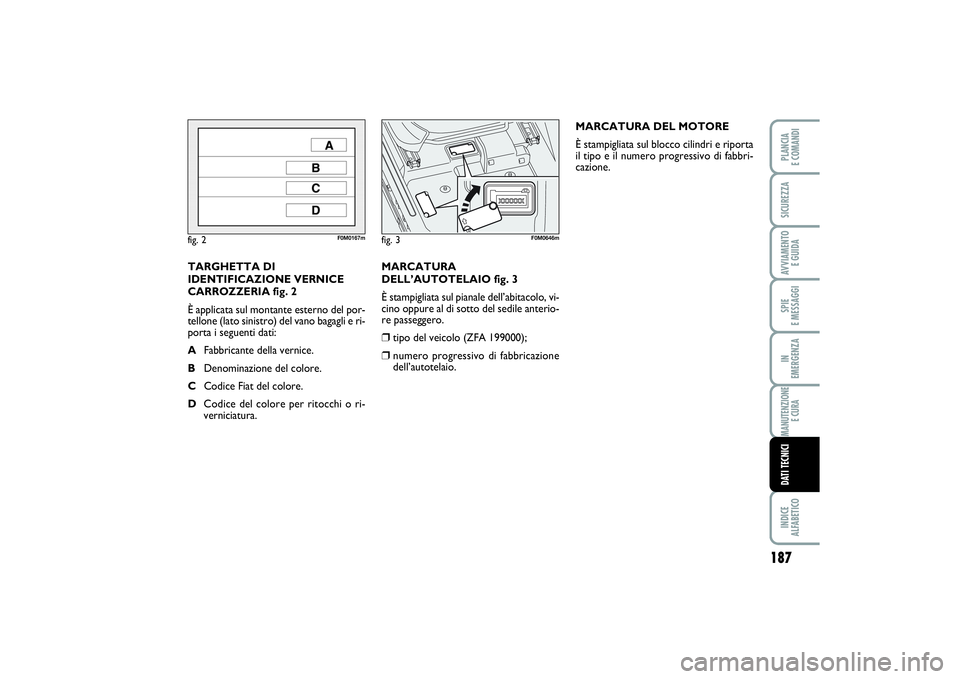

MARCATURA
DELL’AUTOTELAIO fig. 3
È stampigliata sul pianale dell’abitacolo, vi-
cino oppure al di sotto del sedile anterio-
re passeggero.❒
tipo del veicolo (ZFA 199000);
❒
numero progressivo di fabbricazione
dell’autotelaio.MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta
il tipo e il numero progressivo di fabbri-
cazione.
TARGHETTA DI
IDENTIFICAZIONE VERNICE
CARROZZERIA fig. 2
È applicata sul montante esterno del por-
tellone (lato sinistro) del vano bagagli e ri-
porta i seguenti dati:
AFabbricante della vernice.
BDenominazione del colore.
CCodice Fiat del colore.
DCodice del colore per ritocchi o ri-
verniciatura.
fig. 2
F0M0167m
fig. 3
F0M0646m
187
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI
185-206 PUNTO POP 1ed IT 09/09/13 08.49 Pagina 187

188SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI
CODICI MOTORE - VERSIONI CARROZZERIAOMOLOGAZIONI EURO 4EURO 6EURO 5+
Versioni carrozzeria
Versioni Codice motore 3 porte 5 porte
1.2 169A4000 199AXZ1A 58 199BXZ1A 591.4 350A1000 199AXB1A 56 199BXB1A 57
(*) Per versioni/mercati, dove previsto
Versioni carrozzeria
Versioni Codice motore 5 porte
1.2 199A4000 199BXA1A 01E1.4 350A1000 199BXB1A 03S
1.3 Multijet 75CV 199A2000 199BXC1A 05L
Versioni carrozzeria
Versioni Codice motore 3 porte 5 porte
1.3 Multijet 75CV 199A9000 199AXT1A 37L 199BXT1A 38L1.3 Multijet 85CV 199B4000 199AXY1A 48D 199BXY1A 49D
EURO 5
Versioni carrozzeria
Versioni Codice motore 3 porte 5 porte
1.2 169A4000 199AXZ1A 50G 199BXAZA 51G
350A1000 199AXB1A 02Y 199BXB1A 03Y
1.4
199A7000 (*) 199AXH1A 19L (*) 199BXH1A 20L (*)
1.3 Multijet 75CV 199A9000 199AXT1A 37 199BXT1A 38
185-206 PUNTO POP 1ed IT 09/09/13 08.49 Pagina 188
