4SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

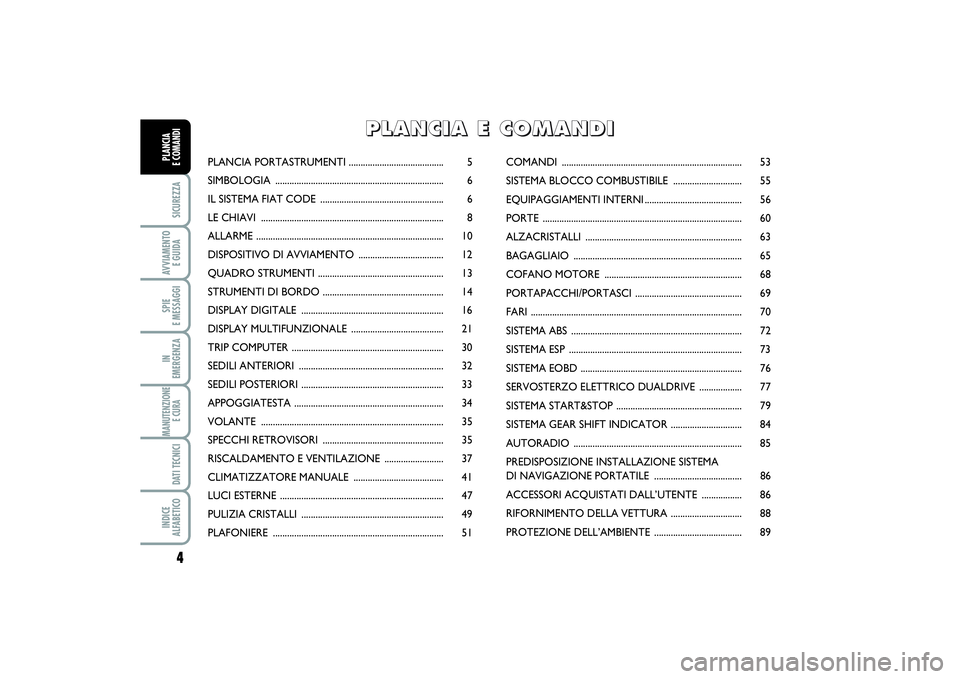

PLANCIA PORTASTRUMENTI ........................................ 5
SIMBOLOGIA ....................................................................... 6
IL SISTEMA FIAT CODE .................................................... 6
LE CHIAVI ............................................................................. 8
ALLARME ............................................................................... 10
DISPOSITIVO DI AVVIAMENTO .................................... 12
QUADRO STRUMENTI ..................................................... 13
STRUMENTI DI BORDO ................................................... 14
DISPLAY DIGITALE ............................................................ 16
DISPLAY MULTIFUNZIONALE ....................................... 21
TRIP COMPUTER ................................................................ 30
SEDILI ANTERIORI ............................................................. 32
SEDILI POSTERIORI ............................................................ 33
APPOGGIATESTA ............................................................... 34
VOLANTE ............................................................................. 35
SPECCHI RETROVISORI ................................................... 35
RISCALDAMENTO E VENTILAZIONE ......................... 37
CLIMATIZZATORE MANUALE ...................................... 41
LUCI ESTERNE ..................................................................... 47
PULIZIA CRISTALLI ............................................................ 49
PLAFONIERE ........................................................................ 51COMANDI ............................................................................ 53
SISTEMA BLOCCO COMBUSTIBILE ............................. 55
EQUIPAGGIAMENTI INTERNI......................................... 56
PORTE .................................................................................... 60
ALZACRISTALLI .................................................................. 63
BAGAGLIAIO ....................................................................... 65
COFANO MOTORE .......................................................... 68
PORTAPACCHI/PORTASCI ............................................. 69
FARI ......................................................................................... 70
SISTEMA ABS ........................................................................ 72
SISTEMA ESP ......................................................................... 73
SISTEMA EOBD .................................................................... 76
SERVOSTERZO ELETTRICO DUALDRIVE .................. 77
SISTEMA START&STOP ..................................................... 79
SISTEMA GEAR SHIFT INDICATOR .............................. 84
AUTORADIO ....................................................................... 85
PREDISPOSIZIONE INSTALLAZIONE SISTEMA
DI NAVIGAZIONE PORTATILE ..................................... 86
ACCESSORI ACQUISTATI DALL’UTENTE ................. 86
RIFORNIMENTO DELLA VETTURA .............................. 88
PROTEZIONE DELL’AMBIENTE ..................................... 89
P P
L L
A A
N N
C C
I I
A A

E E

C C
O O
M M
A A
N N
D D
I I
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 4

121
IN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI

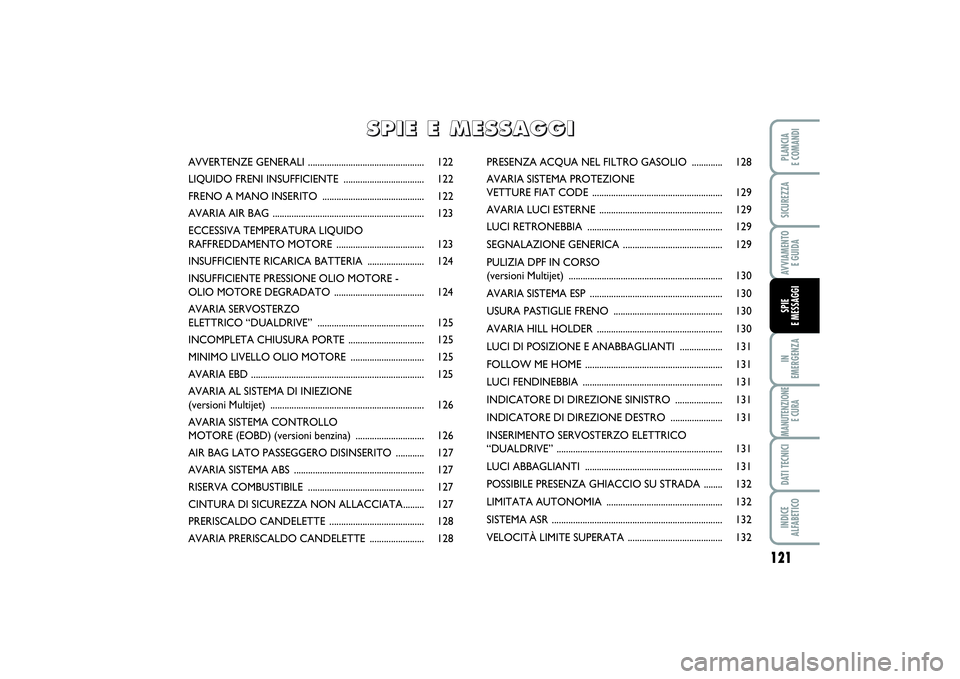

AVVERTENZE GENERALI ................................................. 122
LIQUIDO FRENI INSUFFICIENTE .................................. 122
FRENO A MANO INSERITO ........................................... 122
AVARIA AIR BAG ................................................................ 123
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE ..................................... 123
INSUFFICIENTE RICARICA BATTERIA ........................ 124
INSUFFICIENTE PRESSIONE OLIO MOTORE -
OLIO MOTORE DEGRADATO ...................................... 124
AVARIA SERVOSTERZO
ELETTRICO “DUALDRIVE” ............................................. 125
INCOMPLETA CHIUSURA PORTE ................................ 125
MINIMO LIVELLO OLIO MOTORE ............................... 125
AVARIA EBD ......................................................................... 125
AVARIA AL SISTEMA DI INIEZIONE
(versioni Multijet) ................................................................. 126
AVARIA SISTEMA CONTROLLO
MOTORE (EOBD) (versioni benzina) ............................. 126
AIR BAG LATO PASSEGGERO DISINSERITO ............ 127
AVARIA SISTEMA ABS ....................................................... 127
RISERVA COMBUSTIBILE ................................................. 127
CINTURA DI SICUREZZA NON ALLACCIATA......... 127
PRERISCALDO CANDELETTE ........................................ 128
AVARIA PRERISCALDO CANDELETTE ....................... 128PRESENZA ACQUA NEL FILTRO GASOLIO ............. 128
AVARIA SISTEMA PROTEZIONE
VETTURE FIAT CODE ....................................................... 129
AVARIA LUCI ESTERNE .................................................... 129
LUCI RETRONEBBIA ......................................................... 129
SEGNALAZIONE GENERICA .......................................... 129
PULIZIA DPF IN CORSO
(versioni Multijet) ................................................................. 130
AVARIA SISTEMA ESP ........................................................ 130
USURA PASTIGLIE FRENO .............................................. 130
AVARIA HILL HOLDER ..................................................... 130
LUCI DI POSIZIONE E ANABBAGLIANTI .................. 131
FOLLOW ME HOME .......................................................... 131
LUCI FENDINEBBIA ........................................................... 131
INDICATORE DI DIREZIONE SINISTRO .................... 131
INDICATORE DI DIREZIONE DESTRO ...................... 131
INSERIMENTO SERVOSTERZO ELETTRICO
“DUALDRIVE” ...................................................................... 131
LUCI ABBAGLIANTI .......................................................... 131
POSSIBILE PRESENZA GHIACCIO SU STRADA ........ 132
LIMITATA AUTONOMIA ................................................. 132
SISTEMA ASR ........................................................................ 132
VELOCITÀ LIMITE SUPERATA ........................................ 132
S S
P P
I I
E E

E E

M M
E E
S S
S S
A A
G G
G G
I I
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 121

Se, ruotando la chiave di av-
viamento in posizione MAR,
la spia
U
non si accende op-
pure se, durante la marcia, si
accende a luce fissa o lampeggiante (su
alcune versioni unitamente al messag-
gio visualizzato dal display), rivolgersi
il più presto possibile alla Rete Assi-
stenziale Fiat. La funzionalità della spia
U
può essere verificata mediante ap-
posite apparecchiature dagli agenti di
controllo del traffico. Attenersi alle nor-
me vigenti nel Paese in cui si circola.
In caso di spia accesa con luce intermit-
tente occorre rilasciare il pedale accele-
ratore, portandosi a bassi regimi, fino a
quando la spia smette di lampeggiare; pro-
seguire la marcia a velocità moderata, cer-
cando di evitare condizioni di guida che
possono provocare ulteriori lampeggi e ri-
volgersi il più presto possibile alla Rete As-
sistenziale Fiat. Avaria sistema controllo
motore EOBD
In condizioni normali, ruotando la chiave di
avviamento in posizione MAR, la spia si ac-
cende, ma deve spegnersi a motore avvia-
to. L’accensione iniziale indica il corretto
funzionamento della spia. Se la spia rimane
accesa o si accende durante la marcia:
❒a luce fissa: segnala un malfunziona-
mento nel sistema di alimentazione/
accensione che potrebbe provocare
elevate emissioni allo scarico, possi-
bile perdita di prestazioni, cattiva gui-
dabilità e consumi elevati.
Su alcune versioni il display visualizza il
messaggio dedicato.
In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. L’uso
prolungato della vettura con spia accesa
fissa può causare danni. Rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.
La spia si spegne se il malfunzionamento
scompare, ma il sistema memorizza co-
munque la segnalazione.
❒a luce lampeggiante: segnala la possibi-
lità di danneggiamento del catalizzato-
re (vedere “Sistema EOBD” nel capi-
tolo “Plancia e comandi”).
126IN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI

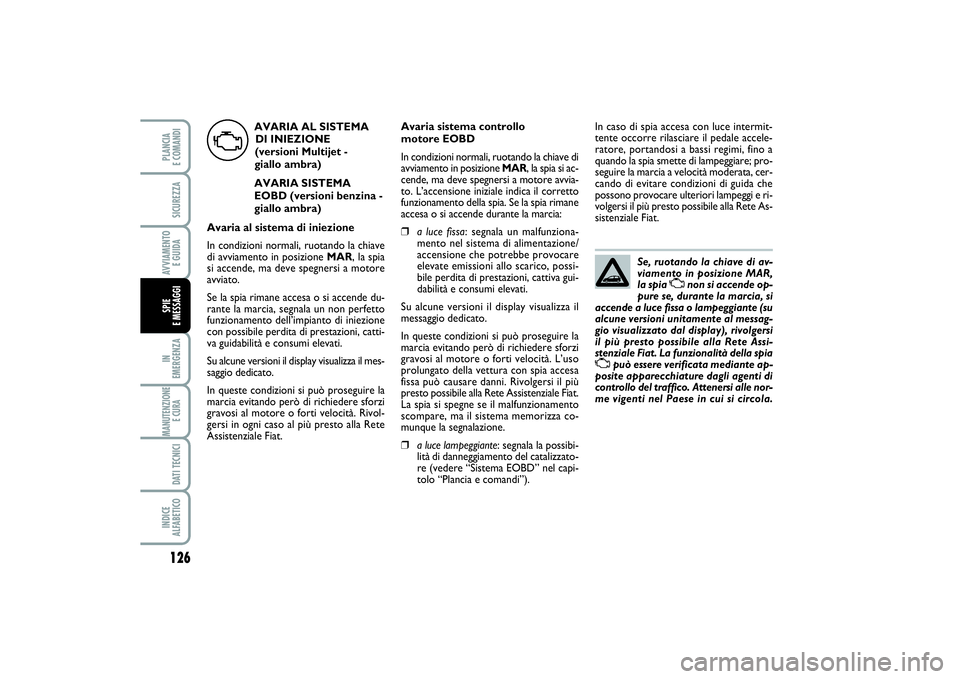

AVARIA AL SISTEMA
DI INIEZIONE
(versioni Multijet -
giallo ambra)
AVARIA SISTEMA
EOBD (versioni benzina -
giallo ambra)
Avaria al sistema di iniezione
In condizioni normali, ruotando la chiave
di avviamento in posizione MAR, la spia
si accende, ma deve spegnersi a motore
avviato.
Se la spia rimane accesa o si accende du-
rante la marcia, segnala un non perfetto
funzionamento dell’impianto di iniezione
con possibile perdita di prestazioni, catti-
va guidabilità e consumi elevati.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. Rivol-
gersi in ogni caso al più presto alla Rete
Assistenziale Fiat.
U
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 126

157
SPIE
E MESSAGGIMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZA
7,5
7,5
5
5
5
10
5
20
20
20
20
5
5
7,5 1 (*)
8 (*)
8
13
2 (*)
5
11
4
6
14
7
12
3
10

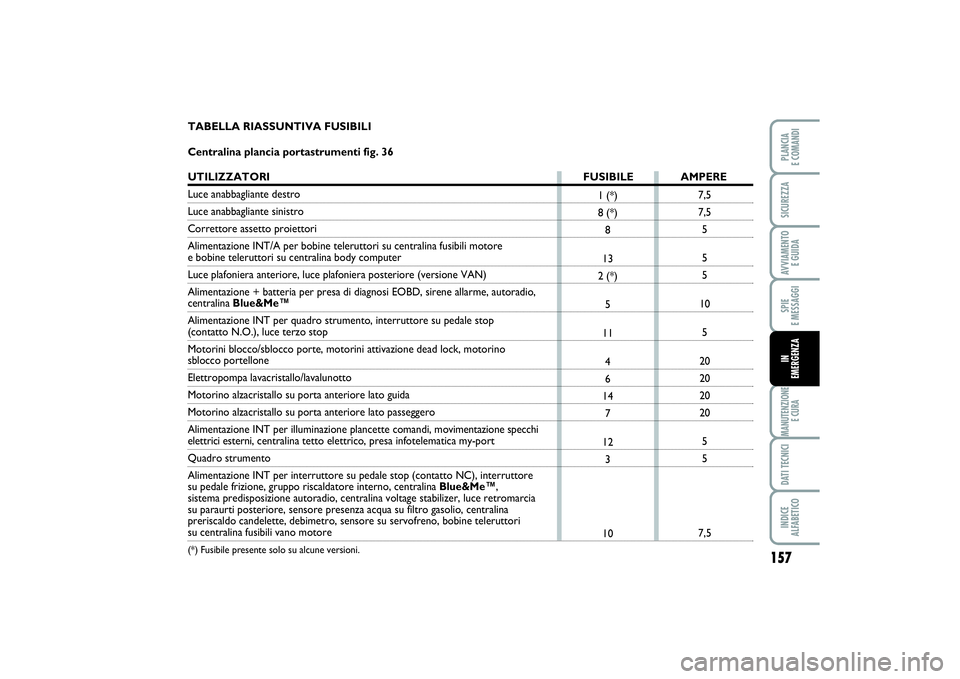

TABELLA RIASSUNTIVA FUSIBILI
Centralina plancia portastrumenti fig. 36UTILIZZATORI FUSIBILE AMPERELuce anabbagliante destroLuce anabbagliante sinistroCorrettore assetto proiettori
Alimentazione INT/A per bobine teleruttori su centralina fusibili motore e bobine teleruttori su centralina body computerLuce plafoniera anteriore, luce plafoniera posteriore (versione VAN)
Alimentazione + batteria per presa di diagnosi EOBD, sirene allarme, autoradio, centralina Blue&Me™
Alimentazione INT per quadro strumento, interruttore su pedale stop (contatto N.O.), luce terzo stop
Motorini blocco/sblocco porte, motorini attivazione dead lock, motorino sblocco portelloneElettropompa lavacristallo/lavalunottoMotorino alzacristallo su porta anteriore lato guidaMotorino alzacristallo su porta anteriore lato passeggero
Alimentazione INT per illuminazione plancette comandi, movimentazione specchi elettrici esterni, centralina tetto elettrico, presa infotelematica my-portQuadro strumento
Alimentazione INT per interruttore su pedale stop (contatto NC), interruttore
su pedale frizione, gruppo riscaldatore interno, centralina Blue&Me™,
sistema predisposizione autoradio, centralina voltage stabilizer, luce retromarcia
su paraurti posteriore, sensore presenza acqua su filtro gasolio, centralina
preriscaldo candelette, debimetro, sensore su servofreno, bobine teleruttori su centralina fusibili vano motore(*) Fusibile presente solo su alcune versioni.
133-164 PUNTO POP 1ed IT 09/09/13 08.39 Pagina 157

208SPIE
E MESSAGGIPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICO

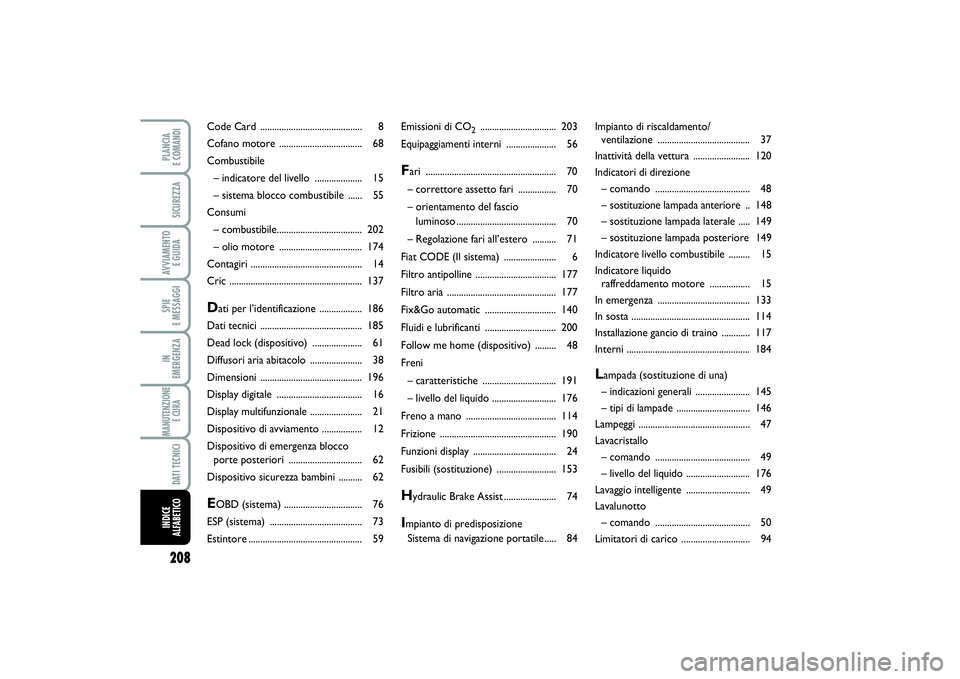

Emissioni di CO
2................................ 203
Equipaggiamenti interni ..................... 56
Fari ....................................................... 70
– correttore assetto fari ................ 70
– orientamento del fascio
luminoso.......................................... 70
– Regolazione fari all’estero .......... 71
Fiat CODE (Il sistema) ...................... 6
Filtro antipolline .................................. 177
Filtro aria .............................................. 177
Fix&Go automatic .............................. 140
Fluidi e lubrificanti .............................. 200
Follow me home (dispositivo) ......... 48
Freni
– caratteristiche ............................... 191
– livello del liquido ........................... 176
Freno a mano ...................................... 114
Frizione ................................................. 190
Funzioni display ................................... 24
Fusibili (sostituzione) ......................... 153H
ydraulic Brake Assist...................... 74
Impianto di predisposizione
Sistema di navigazione portatile ..... 84Impianto di riscaldamento/
ventilazione ....................................... 37
Inattività della vettura ........................ 120
Indicatori di direzione
– comando ........................................ 48
– sostituzione lampada anteriore .. 148
– sostituzione lampada laterale ..... 149
– sostituzione lampada posteriore 149
Indicatore livello combustibile ......... 15
Indicatore liquido
raffreddamento motore ................. 15
In emergenza ....................................... 133
In sosta .................................................. 114
Installazione gancio di traino ............ 117
Interni .................................................... 184
Lampada (sostituzione di una)
– indicazioni generali ....................... 145
– tipi di lampade ............................... 146
Lampeggi ............................................... 47
Lavacristallo
– comando ........................................ 49
– livello del liquido ........................... 176
Lavaggio intelligente ........................... 49
Lavalunotto
– comando ........................................ 50
Limitatori di carico ............................. 94 Code Card ........................................... 8
Cofano motore ................................... 68
Combustibile
– indicatore del livello .................... 15
– sistema blocco combustibile ...... 55
Consumi
– combustibile.................................... 202
– olio motore ................................... 174
Contagiri ............................................... 14
Cric ........................................................ 137
Dati per l’identificazione .................. 186
Dati tecnici ........................................... 185
Dead lock (dispositivo) ..................... 61
Diffusori aria abitacolo ...................... 38
Dimensioni ........................................... 196
Display digitale .................................... 16
Display multifunzionale ...................... 21
Dispositivo di avviamento ................. 12
Dispositivo di emergenza blocco
porte posteriori ............................... 62
Dispositivo sicurezza bambini .......... 62EOBD (sistema) ................................. 76
ESP (sistema) ....................................... 73
Estintore ................................................ 59
207-210 PUNTO POP 1ed IT 09/09/13 08.49 Pagina 208

Fiat Group Automobiles S.p.A. - Parts & Services - Technical Services - Service Engineering - Largo Senatore G. Agnelli, 3 - 10040 Volvera - Torino (Italia)
Stampato n. 603.99.443 - 09/2013 - 1 edizione

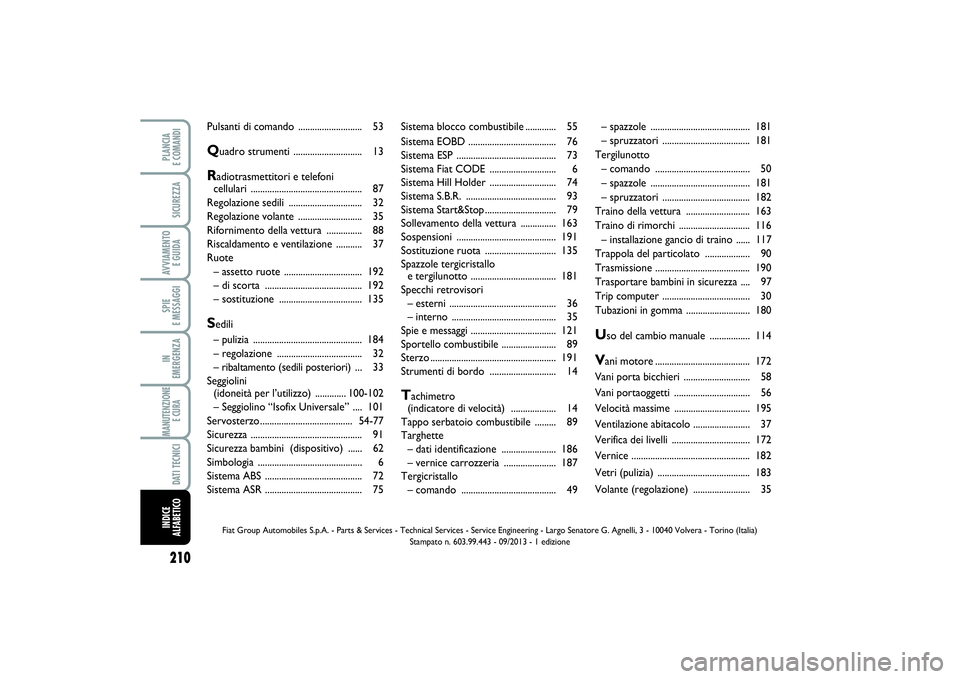

210SPIE
E MESSAGGIPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICO
Sistema blocco combustibile ............. 55
Sistema EOBD ..................................... 76
Sistema ESP .......................................... 73
Sistema Fiat CODE ............................ 6
Sistema Hill Holder ............................ 74
Sistema S.B.R. ...................................... 93
Sistema Start&Stop.............................. 79
Sollevamento della vettura ............... 163
Sospensioni .......................................... 191
Sostituzione ruota .............................. 135
Spazzole tergicristallo
e tergilunotto .................................... 181
Specchi retrovisori
– esterni ............................................. 36
– interno ............................................ 35
Spie e messaggi .................................... 121
Sportello combustibile ....................... 89
Sterzo..................................................... 191
Strumenti di bordo ............................ 14Tachimetro
(indicatore di velocità) ................... 14
Tappo serbatoio combustibile ......... 89
Targhette
– dati identificazione ....................... 186
– vernice carrozzeria ...................... 187
Tergicristallo
– comando ........................................ 49– spazzole .......................................... 181
– spruzzatori ..................................... 181
Tergilunotto
– comando ........................................ 50
– spazzole .......................................... 181
– spruzzatori ..................................... 182
Traino della vettura ........................... 163
Traino di rimorchi .............................. 116
– installazione gancio di traino ...... 117
Trappola del particolato ................... 90
Trasmissione ........................................ 190
Trasportare bambini in sicurezza .... 97
Trip computer ..................................... 30
Tubazioni in gomma ........................... 180
U
so del cambio manuale ................. 114
Vani motore........................................ 172
Vani porta bicchieri ............................ 58
Vani portaoggetti ................................ 56
Velocità massime ................................ 195
Ventilazione abitacolo ........................ 37
Verifica dei livelli ................................. 172
Vernice .................................................. 182
Vetri (pulizia) ....................................... 183
Volante (regolazione) ........................ 35 Pulsanti di comando ........................... 53
Q
uadro strumenti ............................. 13
Radiotrasmettitori e telefoni
cellulari ............................................... 87
Regolazione sedili ............................... 32
Regolazione volante ........................... 35
Rifornimento della vettura ............... 88
Riscaldamento e ventilazione ........... 37
Ruote
– assetto ruote ................................. 192
– di scorta ......................................... 192
– sostituzione ................................... 135Sedili
– pulizia .............................................. 184
– regolazione .................................... 32
– ribaltamento (sedili posteriori) ... 33
Seggiolini
(idoneità per l’utilizzo) .............100-102
– Seggiolino “Isofix Universale” .... 101
Servosterzo.......................................54-77
Sicurezza ............................................... 91
Sicurezza bambini (dispositivo) ...... 62
Simbologia ............................................ 6
Sistema ABS ......................................... 72
Sistema ASR ......................................... 75
207-210 PUNTO POP 1ed IT 09/09/13 08.49 Pagina 210
