2014 FIAT PUNTO Libretto Uso Manutenzione (in Italian)

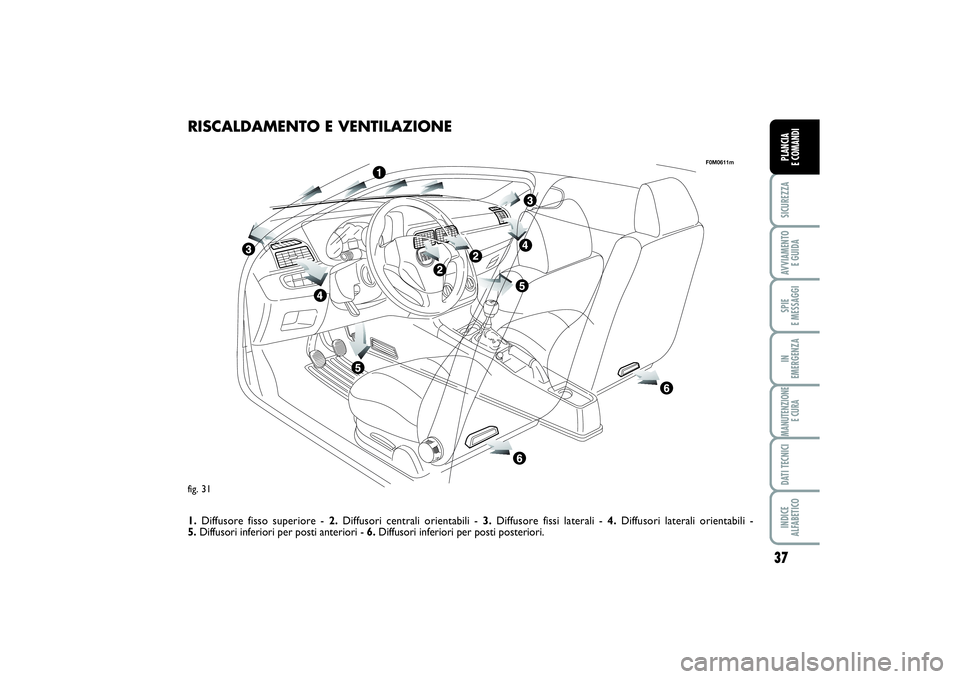

37
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
fig. 31
F0M0611m
RISCALDAMENTO E VENTILAZIONE1.Diffusore fisso superiore - 2.Diffusori centrali orientabili - 3.Diffusore fissi laterali - 4.Diffusori laterali orientabili -
5. Diffusori inferiori per posti anteriori - 6.Diffusori inferiori per posti posteriori.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 37

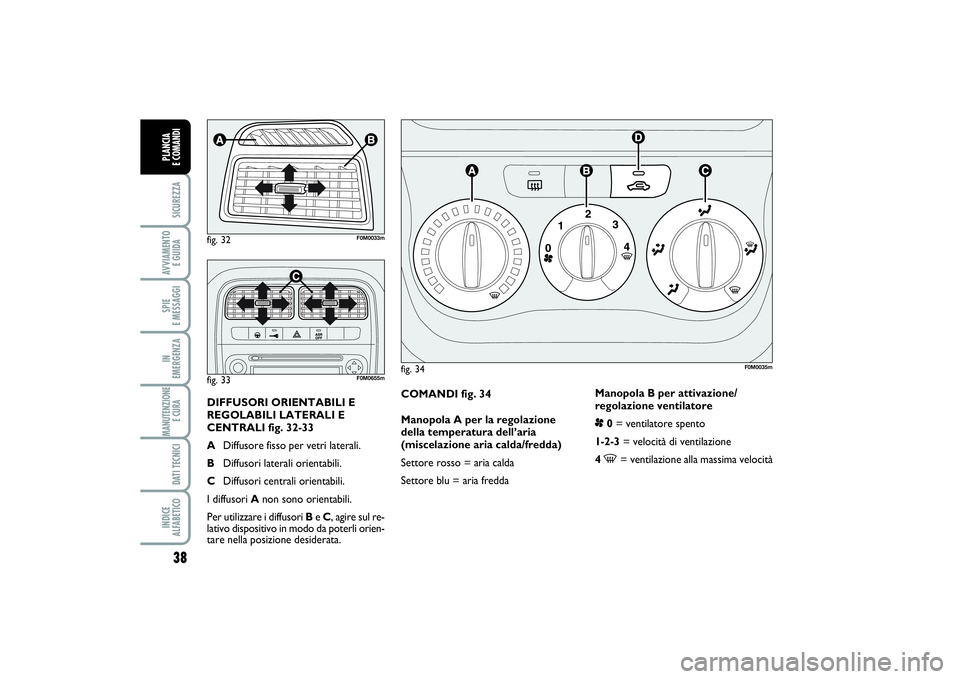

38SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
COMANDI fig. 34
Manopola A per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria freddaManopola B per attivazione/
regolazione ventilatore
p0= ventilatore spento
1-2-3= velocità di ventilazione
4
-
= ventilazione alla massima velocità
fig. 34
F0M0035m
fig. 32
F0M0033m
fig. 33
F0M0655m
DIFFUSORI ORIENTABILI E
REGOLABILI LATERALI E
CENTRALI fig. 32-33
ADiffusore fisso per vetri laterali.
BDiffusori laterali orientabili.
CDiffusori centrali orientabili.
I diffusori Anon sono orientabili.
Per utilizzare i diffusori Be C, agire sul re-
lativo dispositivo in modo da poterli orien-
tare nella posizione desiderata.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 38

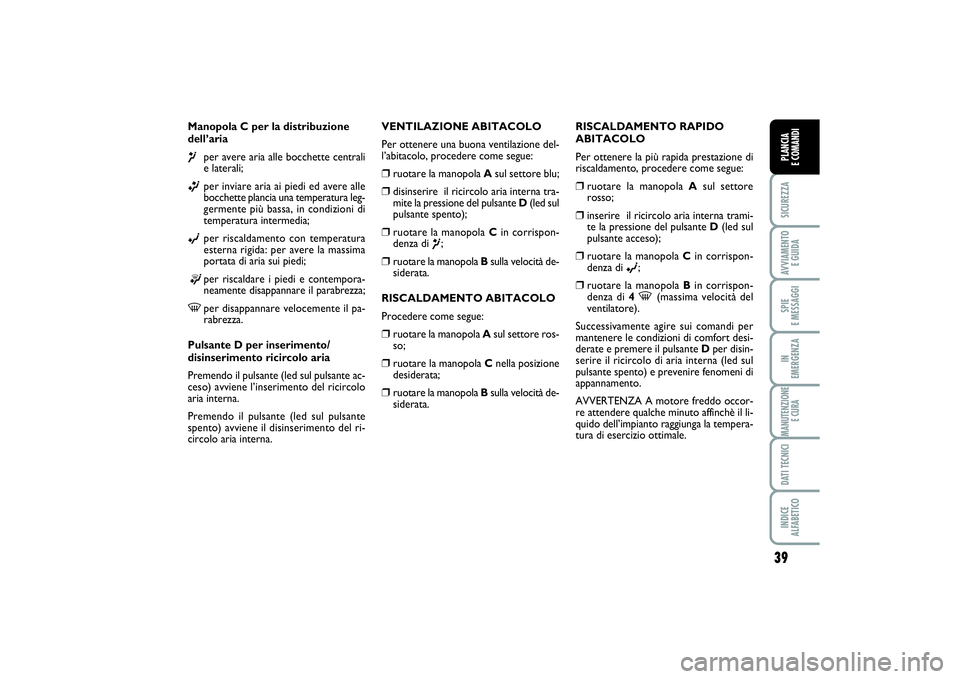

39
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Manopola C per la distribuzione
dell’aria¶
per avere aria alle bocchette centrali
e laterali;
ß
per inviare aria ai piedi ed avere alle
bocchette plancia una temperatura leg-
germente più bassa, in condizioni di
temperatura intermedia;
©
per riscaldamento con temperatura
esterna rigida: per avere la massima
portata di aria sui piedi;
®
per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
-
per disappannare velocemente il pa-
rabrezza.
Pulsante D per inserimento/
disinserimento ricircolo aria
Premendo il pulsante (led sul pulsante ac-
ceso) avviene l’inserimento del ricircolo
aria interna.
Premendo il pulsante (led sul pulsante
spento) avviene il disinserimento del ri-
circolo aria interna.RISCALDAMENTO RAPIDO
ABITACOLO
Per ottenere la più rapida prestazione di
riscaldamento, procedere come segue:
❒
ruotare la manopola Asul settore
rosso;
❒
inserire il ricircolo aria interna trami-
te la pressione del pulsante D(led sul
pulsante acceso);
❒
ruotare la manopola Cin corrispon-
denza di
©
;
❒
ruotare la manopola Bin corrispon-
denza di 4
-
(massima velocità del
ventilatore).
Successivamente agire sui comandi per
mantenere le condizioni di comfort desi-
derate e premere il pulsante Dper disin-
serire il ricircolo di aria interna (led sul
pulsante spento) e prevenire fenomeni di
appannamento.
AVVERTENZA A motore freddo occor-
re attendere qualche minuto affinchè il li-
quido dell’impianto raggiunga la tempera-
tura di esercizio ottimale. VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:
❒ruotare la manopola Asul settore blu; ❒
disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(led sul
pulsante spento);
❒
ruotare la manopola Cin corrispon-
denza di
¶;
❒
ruotare la manopola Bsulla velocità de-
siderata.
RISCALDAMENTO ABITACOLO
Procedere come segue:
❒
ruotare la manopola Asul settore ros-
so;
❒
ruotare la manopola Cnella posizione
desiderata;
❒
ruotare la manopola Bsulla velocità de-
siderata.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 39

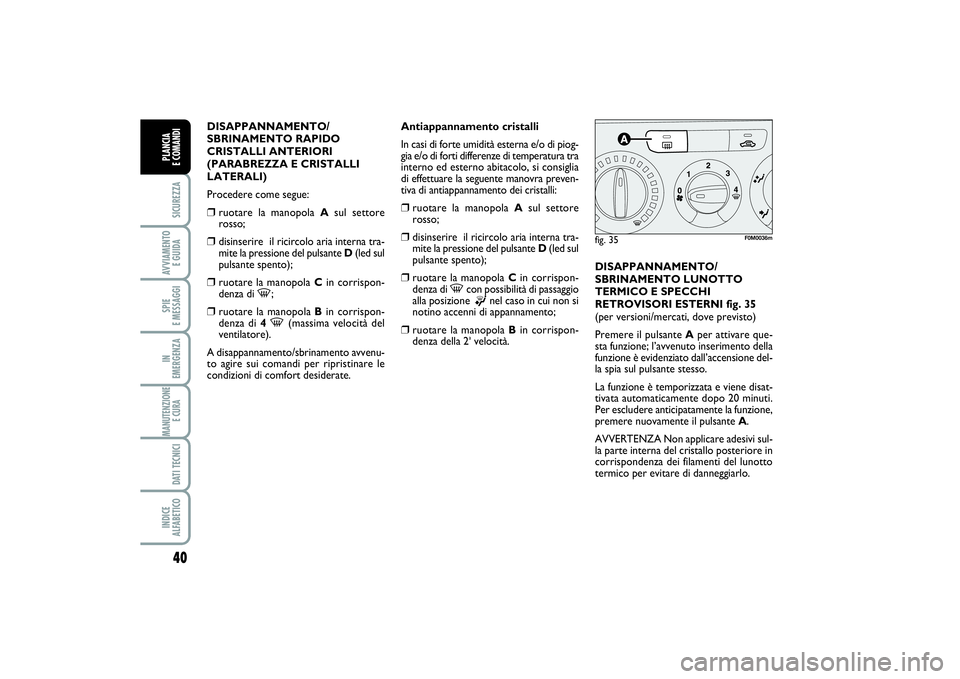

40SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:❒
ruotare la manopola Asul settore
rosso;
❒
disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(led sul
pulsante spento);
❒
ruotare la manopola Cin corrispon-
denza di
-
;
❒
ruotare la manopola Bin corrispon-
denza di 4
-
(massima velocità del
ventilatore).
A disappannamento/sbrinamento avvenu-
to agire sui comandi per ripristinare le
condizioni di comfort desiderate.Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura tra
interno ed esterno abitacolo, si consiglia
di effettuare la seguente manovra preven-
tiva di antiappannamento dei cristalli:
❒
ruotare la manopola Asul settore
rosso;
❒
disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(led sul
pulsante spento);
❒
ruotare la manopola Cin corrispon-
denza di
-
con possibilità di passaggio
alla posizione ®
nel caso in cui non si
notino accenni di appannamento;
❒
ruotare la manopola Bin corrispon-
denza della 2
avelocità.DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI fig. 35
(per versioni/mercati, dove previsto)
Premere il pulsante Aper attivare que-
sta funzione; l’avvenuto inserimento della
funzione è evidenziato dall’accensione del-
la spia sul pulsante stesso.
La funzione è temporizzata e viene disat-
tivata automaticamente dopo 20 minuti.
Per escludere anticipatamente la funzione,
premere nuovamente il pulsante A.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 35
F0M0036m
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 40

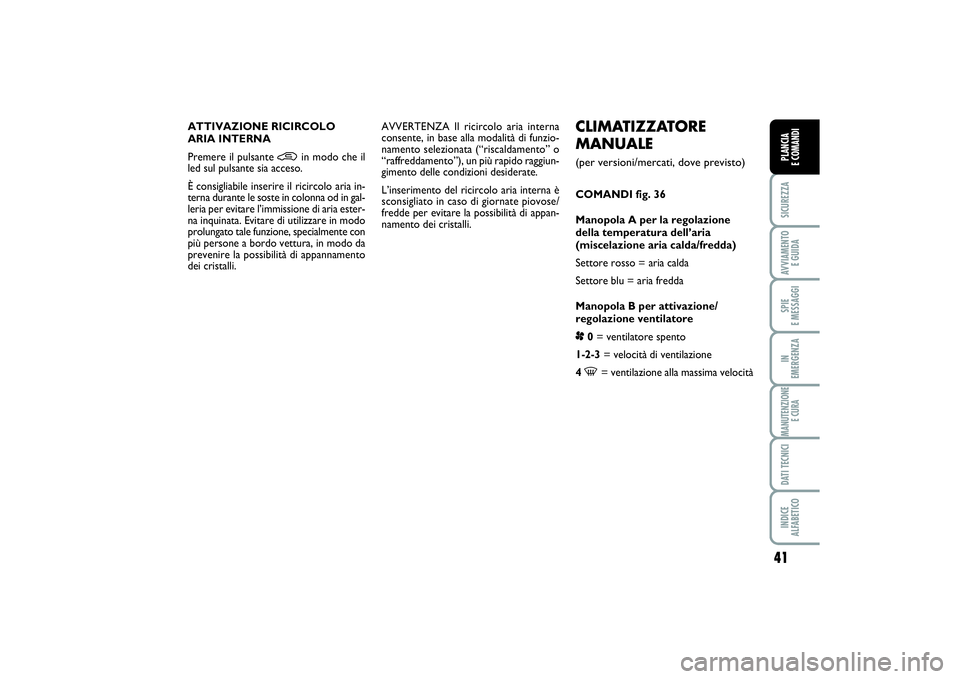

41
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
CLIMATIZZATORE
MANUALE (per versioni/mercati, dove previsto)COMANDI fig. 36
Manopola A per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria fredda
Manopola B per attivazione/
regolazione ventilatore
p0= ventilatore spento
1-2-3= velocità di ventilazione
4 -
= ventilazione alla massima velocità ATTIVAZIONE RICIRCOLO
ARIA INTERNA
Premere il pulsante
•
in modo che il
led sul pulsante sia acceso.
È consigliabile inserire il ricircolo aria in-
terna durante le soste in colonna od in gal-
leria per evitare l’immissione di aria ester-
na inquinata. Evitare di utilizzare in modo
prolungato tale funzione, specialmente con
più persone a bordo vettura, in modo da
prevenire la possibilità di appannamento
dei cristalli.AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzio-
namento selezionata (“riscaldamento” o
“raffreddamento”), un più rapido raggiun-
gimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è
sconsigliato in caso di giornate piovose/
fredde per evitare la possibilità di appan-
namento dei cristalli.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 41

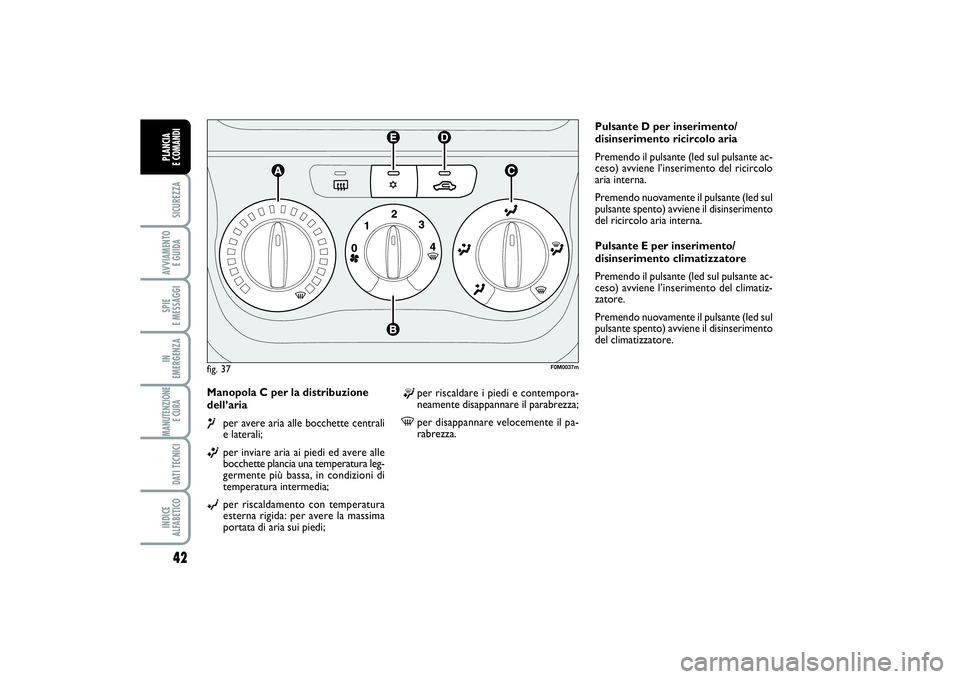

42SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Manopola C per la distribuzione
dell’aria ¶
per avere aria alle bocchette centrali
e laterali;
ß
per inviare aria ai piedi ed avere alle
bocchette plancia una temperatura leg-
germente più bassa, in condizioni di
temperatura intermedia;
©
per riscaldamento con temperatura
esterna rigida: per avere la massima
portata di aria sui piedi;Pulsante D per inserimento/
disinserimento ricircolo aria
Premendo il pulsante (led sul pulsante ac-
ceso) avviene l’inserimento del ricircolo
aria interna.
Premendo nuovamente il pulsante (led sul
pulsante spento) avviene il disinserimento
del ricircolo aria interna.
Pulsante E per inserimento/
disinserimento climatizzatore
Premendo il pulsante (led sul pulsante ac-
ceso) avviene l’inserimento del climatiz-
zatore.
Premendo nuovamente il pulsante (led sul
pulsante spento) avviene il disinserimento
del climatizzatore.
fig. 37
F0M0037m
®
per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
-
per disappannare velocemente il pa-
rabrezza.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 42

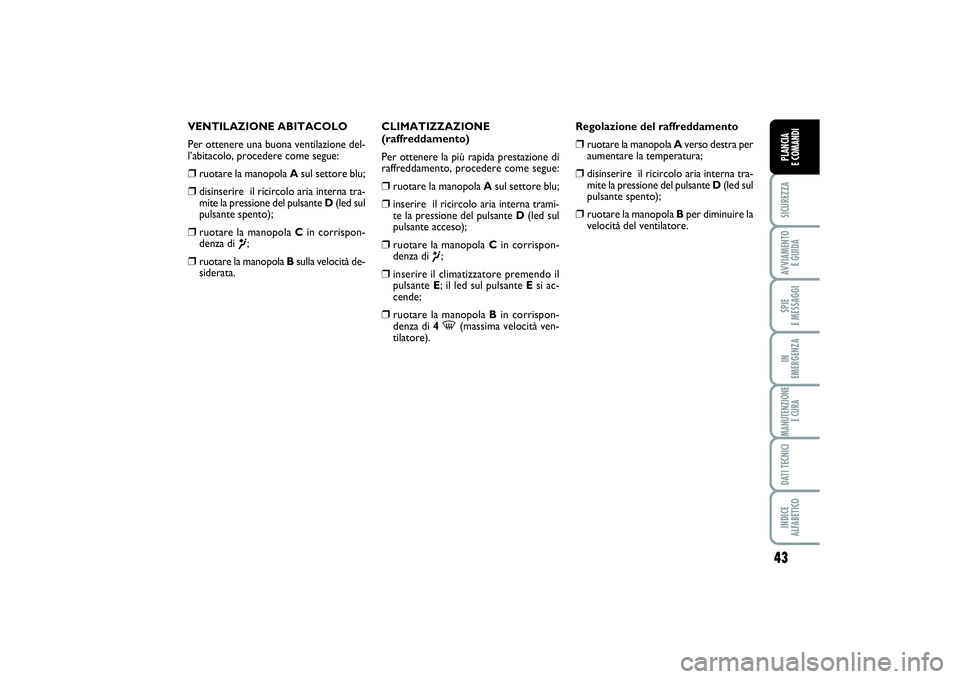

43
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:❒
ruotare la manopola Asul settore blu;
❒
disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(led sul
pulsante spento);
❒
ruotare la manopola Cin corrispon-
denza di
¶;
❒
ruotare la manopola Bsulla velocità de-
siderata.CLIMATIZZAZIONE
(raffreddamento)
Per ottenere la più rapida prestazione di
raffreddamento, procedere come segue:
❒
ruotare la manopola Asul settore blu;
❒
inserire il ricircolo aria interna trami-
te la pressione del pulsante D(led sul
pulsante acceso);
❒
ruotare la manopola Cin corrispon-
denza di
¶;
❒
inserire il climatizzatore premendo il
pulsante E; il led sul pulsante Esi ac-
cende;
❒
ruotare la manopola Bin corrispon-
denza di 4
-
(massima velocità ven-
tilatore).Regolazione del raffreddamento
❒
ruotare la manopola Averso destra per
aumentare la temperatura;
❒
disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(led sul
pulsante spento);
❒
ruotare la manopola Bper diminuire la
velocità del ventilatore.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 43

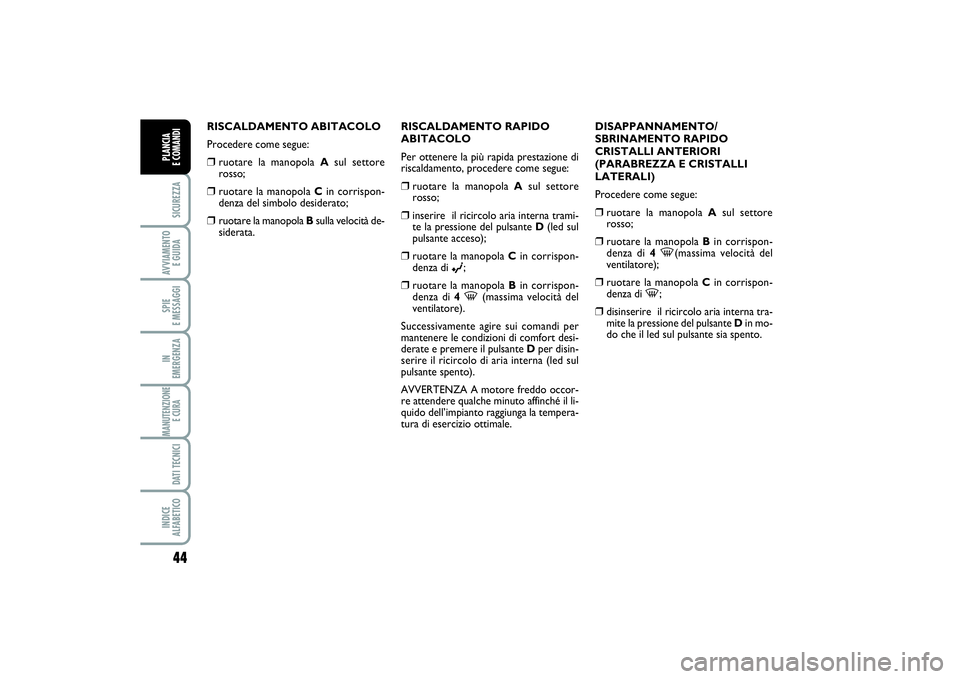

44SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
RISCALDAMENTO ABITACOLO
Procedere come segue:❒
ruotare la manopola Asul settore
rosso;
❒
ruotare la manopola Cin corrispon-
denza del simbolo desiderato;
❒
ruotare la manopola Bsulla velocità de-
siderata.RISCALDAMENTO RAPIDO
ABITACOLO
Per ottenere la più rapida prestazione di
riscaldamento, procedere come segue:
❒
ruotare la manopola Asul settore
rosso;
❒
inserire il ricircolo aria interna trami-
te la pressione del pulsante D(led sul
pulsante acceso);
❒
ruotare la manopola Cin corrispon-
denza di
©
;
❒
ruotare la manopola Bin corrispon-
denza di 4
-
(massima velocità del
ventilatore).
Successivamente agire sui comandi per
mantenere le condizioni di comfort desi-
derate e premere il pulsante Dper disin-
serire il ricircolo di aria interna (led sul
pulsante spento).
AVVERTENZA A motore freddo occor-
re attendere qualche minuto affinché il li-
quido dell’impianto raggiunga la tempera-
tura di esercizio ottimale.DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:
❒
ruotare la manopola Asul settore
rosso;
❒
ruotare la manopola Bin corrispon-
denza di 4
-
(massima velocità del
ventilatore);
❒
ruotare la manopola Cin corrispon-
denza di
-
;
❒
disinserire il ricircolo aria interna tra-
mite la pressione del pulsante Din mo-
do che il led sul pulsante sia spento.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 44
