2014 FIAT PUNTO Libretto Uso Manutenzione (in Italian)

173
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

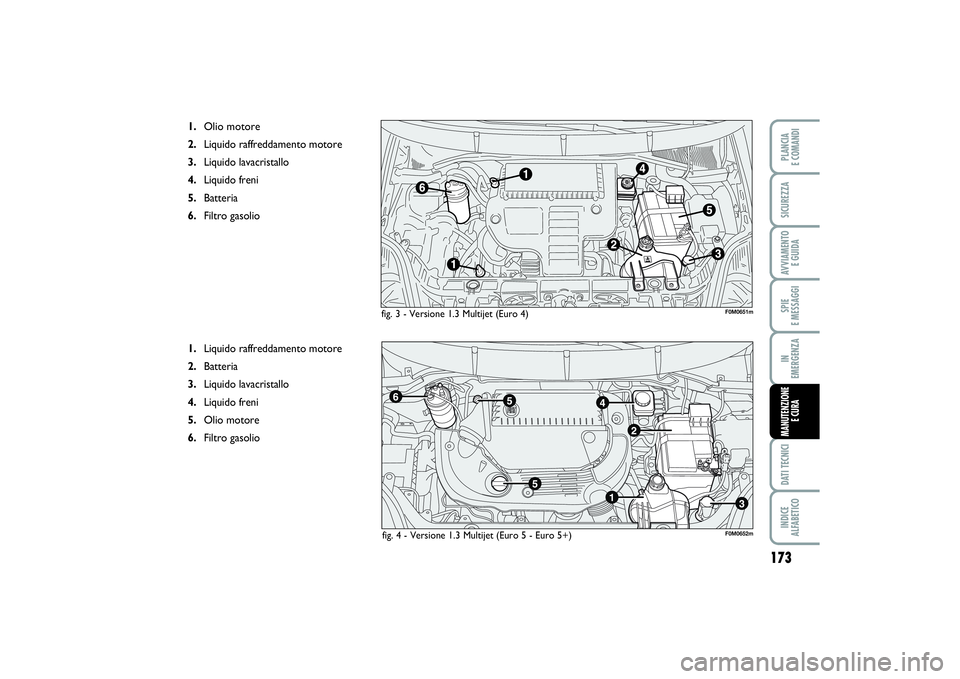

fig. 3 - Versione 1.3 Multijet (Euro 4)
1.Olio motore
2.Liquido raffreddamento motore
3.Liquido lavacristallo
4.Liquido freni
5.Batteria
6.Filtro gasolio
fig. 4 - Versione 1.3 Multijet (Euro 5 - Euro 5+)
F0M0651m
F0M0652m
1.Liquido raffreddamento motore
2.Batteria
3.Liquido lavacristallo
4.Liquido freni
5.Olio motore
6.Filtro gasolio
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 173

Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere olio
attraverso il bocchettone di riempimen-
to A, fino a raggiungere il riferimento
MAX.
Il livello dell’olio non deve mai superare
il riferimento MAX.CONSUMO OLIO MOTORE
Indicativamente il consumo massimo di olio
motore è di 400 grammi ogni 1000 km.
Nel primo periodo d’uso della vettura il
motore è in fase di assestamento, pertan-
to i consumi di olio motore possono es-
sere considerati stabilizzati solo dopo aver
percorso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio di-
pende dal modo di guida e dalle condizio-
ni di impiego della vettura.
AVVERTENZA Dopo aver aggiunto o so-
stituito l’olio, prima di verificarne il livello,
fare girare il motore per alcuni secondi ed

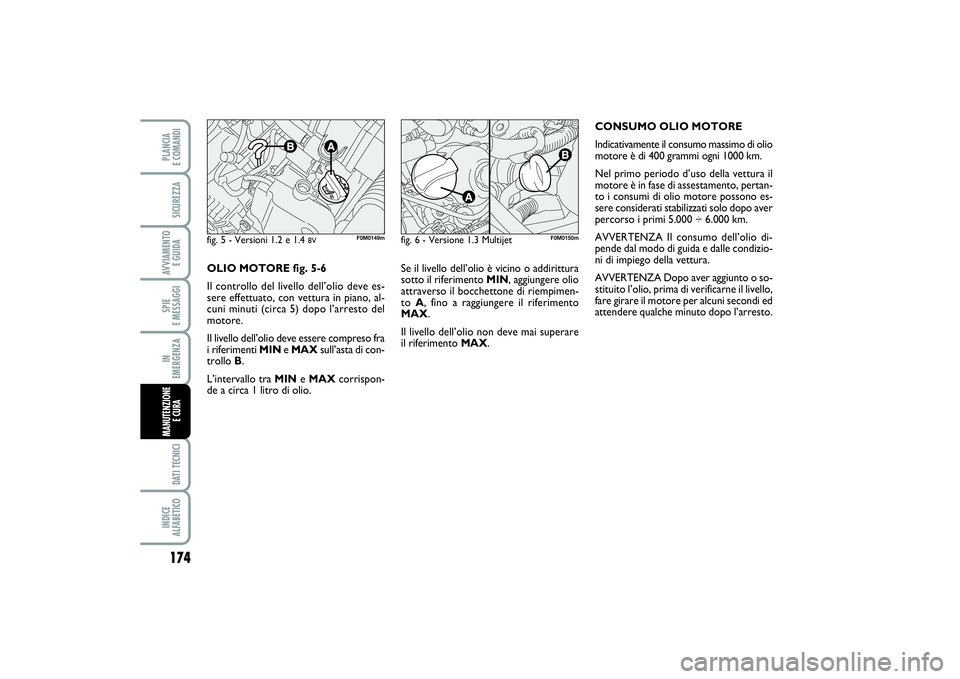

attendere qualche minuto dopo l’arresto. OLIO MOTORE fig. 5-6
Il controllo del livello dell’olio deve es-
sere effettuato, con vettura in piano, al-
cuni minuti (circa 5) dopo l’arresto del
motore.
Il livello dell’olio deve essere compreso fra
i riferimenti MINe MAXsull’asta di con-
trollo B.
L’intervallo tra MINe MAXcorrispon-
de a circa 1 litro di olio.
fig. 5 - Versioni 1.2 e 1.4
8V
F0M0149m
fig. 6 - Versione 1.3 Multijet
F0M0150m
174SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 174

175
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
fig. 7
L’impianto di raffreddamen-
to motore utilizza fluido pro-
tettivo anticongelante PARA-
FLU
UP. Per eventuali rabboc-
chi utilizzare fluido dello stesso tipo
contenuto nell’impianto di raffredda-
mento. Il fluido PARAFLU
UP
non può
essere miscelato con qualsiasi altro ti-
po di fluido. Se si dovesse verificare
questa condizione evitare assoluta-
mente di avviare il motore e contatta-
re la Rete Assistenziale Fiat.
L’impianto di raffreddamen-
to è pressurizzato. Sostituire
eventualmente il tappo solo con un
altro originale, o l’efficienza dell’im-
pianto potrebbe essere compromes-
sa. Con motore caldo, non togliere il
tappo della vaschetta: pericolo di
ustioni.
ATTENZIONE

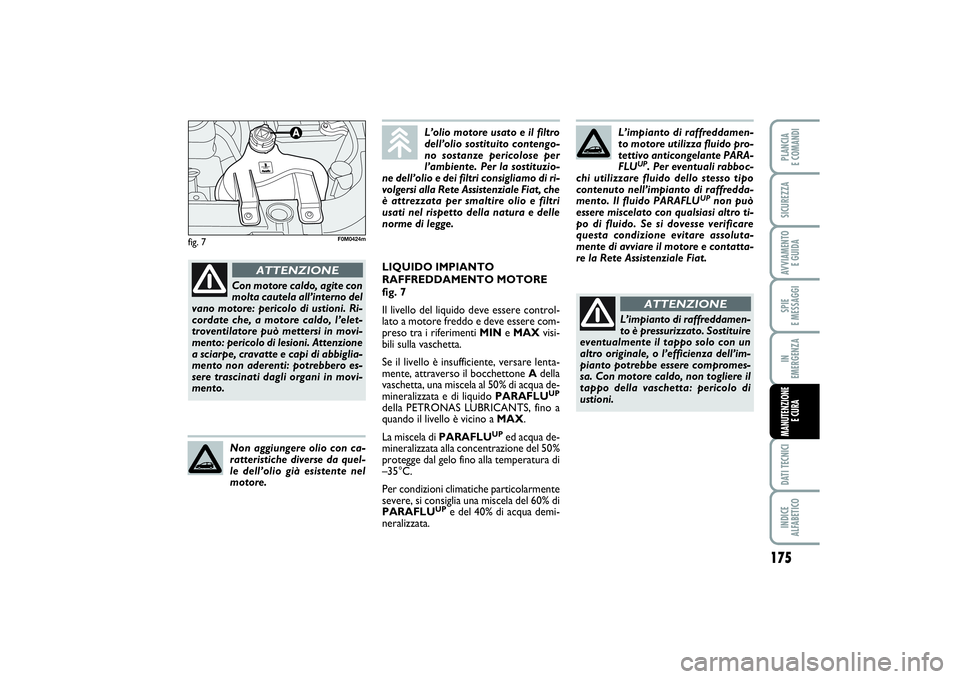

LIQUIDO IMPIANTO
RAFFREDDAMENTO MOTORE
fig. 7
Il livello del liquido deve essere control-
lato a motore freddo e deve essere com-
preso tra i riferimenti MINe MAXvisi-
bili sulla vaschetta.
Se il livello è insufficiente, versare lenta-
mente, attraverso il bocchettone Adella
vaschetta, una miscela al 50% di acqua de-
mineralizzata e di liquido PARAFLU
UP
della PETRONAS LUBRICANTS, fino a
quando il livello è vicino a MAX.
La miscela di PARAFLU
UP
ed acqua de-
mineralizzata alla concentrazione del 50%
protegge dal gelo fino alla temperatura di
–35°C.
Per condizioni climatiche particolarmente
severe, si consiglia una miscela del 60% di
PARAFLU
UP
e del 40% di acqua demi-
neralizzata.
L’olio motore usato e il filtro
dell’olio sostituito contengo-
no sostanze pericolose per
l’ambiente. Per la sostituzio-
ne dell’olio e dei filtri consigliamo di ri-
volgersi alla Rete Assistenziale Fiat, che
è attrezzata per smaltire olio e filtri
usati nel rispetto della natura e delle
norme di legge.
Non aggiungere olio con ca-
ratteristiche diverse da quel-
le dell’olio già esistente nel
motore.Con motore caldo, agite con
molta cautela all’interno del
vano motore: pericolo di ustioni. Ri-
cordate che, a motore caldo, l’elet-
troventilatore può mettersi in movi-
mento: pericolo di lesioni. Attenzione
a sciarpe, cravatte e capi di abbiglia-
mento non aderenti: potrebbero es-
sere trascinati dagli organi in movi-
mento.
ATTENZIONE
F0M0424m
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 175

176SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
fig. 9
Non viaggiare con il serba-
toio del lavacristallo vuoto:
l’azione del lavacristallo è fonda-
mentale per migliorare la visibilità.
ATTENZIONE
Alcuni additivi commerciali
per lavacristallo sono in-
fiammabili. Il vano motore contiene
parti calde che a contatto potrebbe-
ro innescare incendio.
ATTENZIONE
Evitare che il liquido per fre-
ni, altamente corrosivo, vada
a contatto con le parti verni-
ciate. Se dovesse succedere, lavare im-
mediatamente con acqua.
LIQUIDO LAVACRISTALLO/
LAVALUNOTTO fig. 8
Per aggiungere liquido, togliere il tappo A.
Usare una miscela di acqua e liquido
TUTELA PROFESSIONAL SC35, in
queste percentuali:
30% di TUTELA PROFESSIONAL
SC35e 70% d’acqua in estate.
50% di TUTELA PROFESSIONAL
SC35e 50% d’acqua in inverno.
In caso di temperature inferiori a –20°C,
usare TUTELA PROFESSIONAL
SC35puro.
Controllare il livello del liquido attraver-
so il serbatoio.fig. 8
F0M0154m
LIQUIDO FRENI fig. 9
Svitare il tappo A:controllare che il liqui-
do contenuto nel serbatoio sia al livello
massimo.
Il livello del liquido nel serbatoio non de-
ve superare il riferimento MAX.
Se si deve aggiungere liquido si consiglia di
utilizzare il liquido freni riportato nella ta-
bella "Fluidi e lubrificanti" (vedere capitolo
"Dati tecnici").
NotaPulire accuratamente il tappo del ser-
batoio Ae la superficie circostante.
All'apertura del tappo prestare la massima
attenzione affinché eventuali impurità non
entrino nel serbatoio.
Per il rabbocco utilizzare, sempre, un im-
buto con filtro integrato a maglia minore
o uguale a 0,12 mm.
AVVERTENZA Il liquido freni assorbe l’u-
midità pertanto, se il veicolo viene usato
prevalentemente in zone ad alta percen-
tuale di umidità atmosferica, il liquido de-
ve essere sostituito più spesso di quanto
indicato sul “Piano di Manutenzione Pro-
grammata”.
F0M0155m
Il liquido freni è velenoso e
altamente corrosivo. In caso
di contatto accidentale lavare imme-
diatamente le parti interessate con
acqua e sapone neutro, quindi effet-
tuare abbondanti risciacqui. In caso
di ingestione rivolgersi immediata-
mente ad un medico.
Il simbolo π, presente sul contenito-
re, identifica i liquidi freno di tipo sin-
tetico, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo mine-
rale danneggia irrimediabilmente le
speciali guarnizioni in gomma del-
l’impianto di frenatura.ATTENZIONE
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 176

177
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

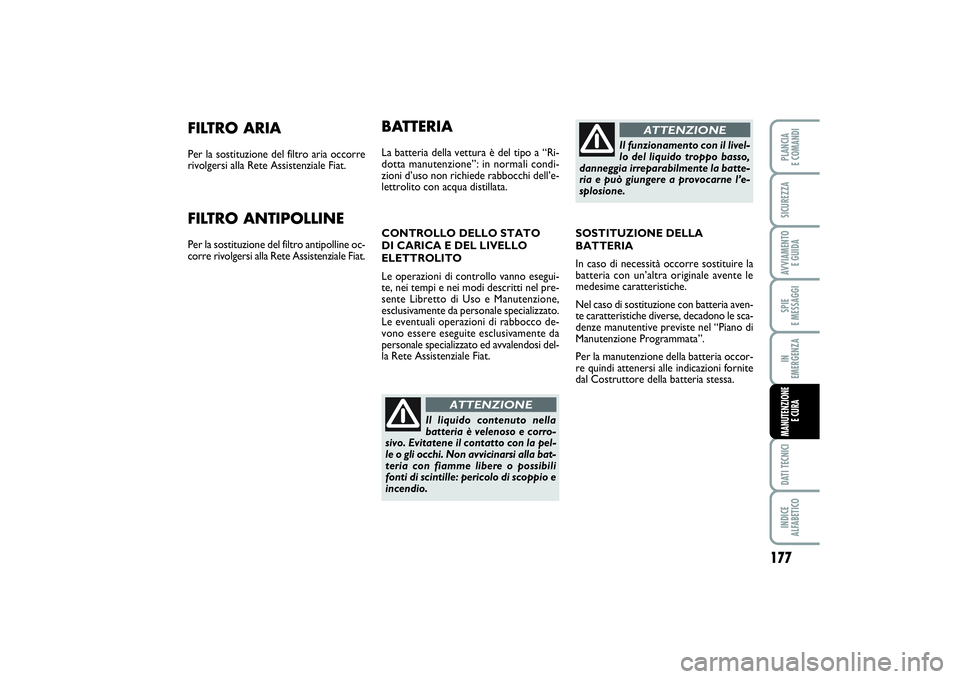

FILTRO ARIAPer la sostituzione del filtro aria occorre
rivolgersi alla Rete Assistenziale Fiat.FILTRO ANTIPOLLINEPer la sostituzione del filtro antipolline oc-
corre rivolgersi alla Rete Assistenziale Fiat.
BATTERIALa batteria della vettura è del tipo a “Ri-
dotta manutenzione”: in normali condi-
zioni d’uso non richiede rabbocchi dell’e-
lettrolito con acqua distillata.
Il liquido contenuto nella
batteria è velenoso e corro-
sivo. Evitatene il contatto con la pel-
le o gli occhi. Non avvicinarsi alla bat-
teria con fiamme libere o possibili
fonti di scintille: pericolo di scoppio e
incendio.
ATTENZIONE
CONTROLLO DELLO STATO
DI CARICA E DEL LIVELLO
ELETTROLITO
Le operazioni di controllo vanno esegui-
te, nei tempi e nei modi descritti nel pre-
sente Libretto di Uso e Manutenzione,
esclusivamente da personale specializzato.
Le eventuali operazioni di rabbocco de-
vono essere eseguite esclusivamente da
personale specializzato ed avvalendosi del-
la Rete Assistenziale Fiat.
Il funzionamento con il livel-
lo del liquido troppo basso,
danneggia irreparabilmente la batte-
ria e può giungere a provocarne l’e-
splosione.
ATTENZIONE
SOSTITUZIONE DELLA
BATTERIA
In caso di necessità occorre sostituire la
batteria con un’altra originale avente le
medesime caratteristiche.
Nel caso di sostituzione con batteria aven-
te caratteristiche diverse, decadono le sca-
denze manutentive previste nel “Piano di
Manutenzione Programmata”.
Per la manutenzione della batteria occor-
re quindi attenersi alle indicazioni fornite
dal Costruttore della batteria stessa.
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 177

178SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

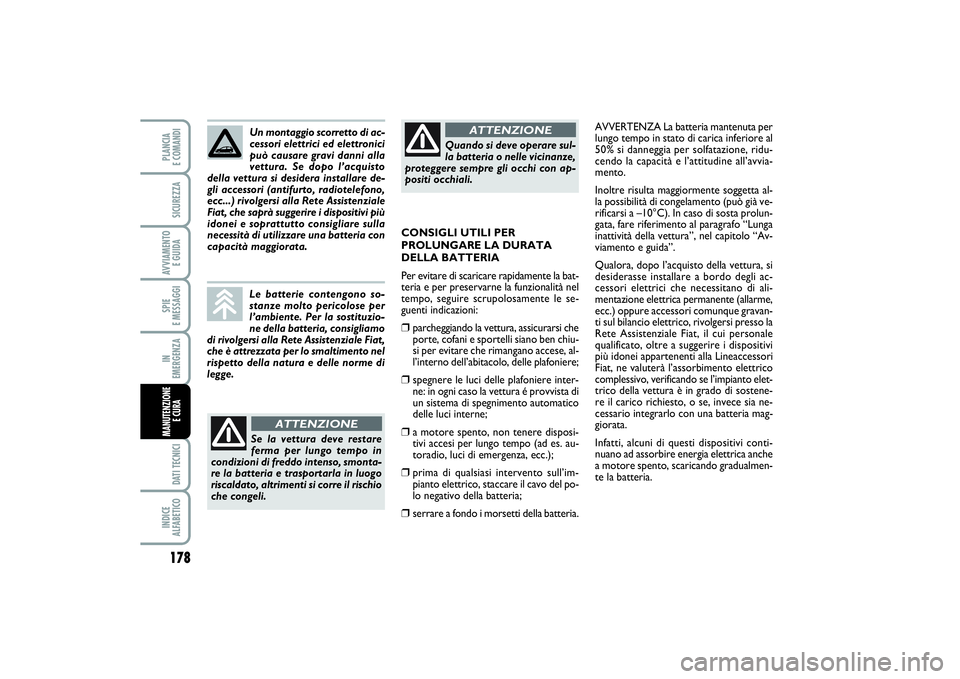

AVVERTENZA La batteria mantenuta per
lungo tempo in stato di carica inferiore al
50% si danneggia per solfatazione, ridu-
cendo la capacità e l’attitudine all’avvia-
mento.
Inoltre risulta maggiormente soggetta al-
la possibilità di congelamento (può già ve-
rificarsi a –10°C). In caso di sosta prolun-
gata, fare riferimento al paragrafo “Lunga
inattività della vettura”, nel capitolo “Av-
viamento e guida”.
Qualora, dopo l’acquisto della vettura, si
desiderasse installare a bordo degli ac-
cessori elettrici che necessitano di ali-
mentazione elettrica permanente (allarme,
ecc.) oppure accessori comunque gravan-
ti sul bilancio elettrico, rivolgersi presso la
Rete Assistenziale Fiat, il cui personale
qualificato, oltre a suggerire i dispositivi
più idonei appartenenti alla Lineaccessori
Fiat, ne valuterà l’assorbimento elettrico
complessivo, verificando se l’impianto elet-
trico della vettura è in grado di sostene-
re il carico richiesto, o se, invece sia ne-
cessario integrarlo con una batteria mag-
giorata.
Infatti, alcuni di questi dispositivi conti-
nuano ad assorbire energia elettrica anche
a motore spento, scaricando gradualmen-
te la batteria. CONSIGLI UTILI PER
PROLUNGARE LA DURATA
DELLA BATTERIA
Per evitare di scaricare rapidamente la bat-
teria e per preservarne la funzionalità nel
tempo, seguire scrupolosamente le se-
guenti indicazioni:
❒
parcheggiando la vettura, assicurarsi che
porte, cofani e sportelli siano ben chiu-
si per evitare che rimangano accese, al-
l’interno dell’abitacolo, delle plafoniere;
❒
spegnere le luci delle plafoniere inter-
ne: in ogni caso la vettura é provvista di
un sistema di spegnimento automatico
delle luci interne;
❒
a motore spento, non tenere disposi-
tivi accesi per lungo tempo (ad es. au-
toradio, luci di emergenza, ecc.);
❒
prima di qualsiasi intervento sull’im-
pianto elettrico, staccare il cavo del po-
lo negativo della batteria;
❒
serrare a fondo i morsetti della batteria. Un montaggio scorretto di ac-
cessori elettrici ed elettronici
può causare gravi danni alla
vettura. Se dopo l’acquisto
della vettura si desidera installare de-
gli accessori (antifurto, radiotelefono,
ecc...) rivolgersi alla Rete Assistenziale
Fiat, che saprà suggerire i dispositivi più
idonei e soprattutto consigliare sulla
necessità di utilizzare una batteria con
capacità maggiorata.
Le batterie contengono so-
stanze molto pericolose per
l’ambiente. Per la sostituzio-
ne della batteria, consigliamo
di rivolgersi alla Rete Assistenziale Fiat,
che è attrezzata per lo smaltimento nel
rispetto della natura e delle norme di
legge.Se la vettura deve restare
ferma per lungo tempo in
condizioni di freddo intenso, smonta-
re la batteria e trasportarla in luogo
riscaldato, altrimenti si corre il rischio
che congeli.
ATTENZIONE
Quando si deve operare sul-
la batteria o nelle vicinanze,
proteggere sempre gli occhi con ap-
positi occhiali.
ATTENZIONE
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 178

179
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

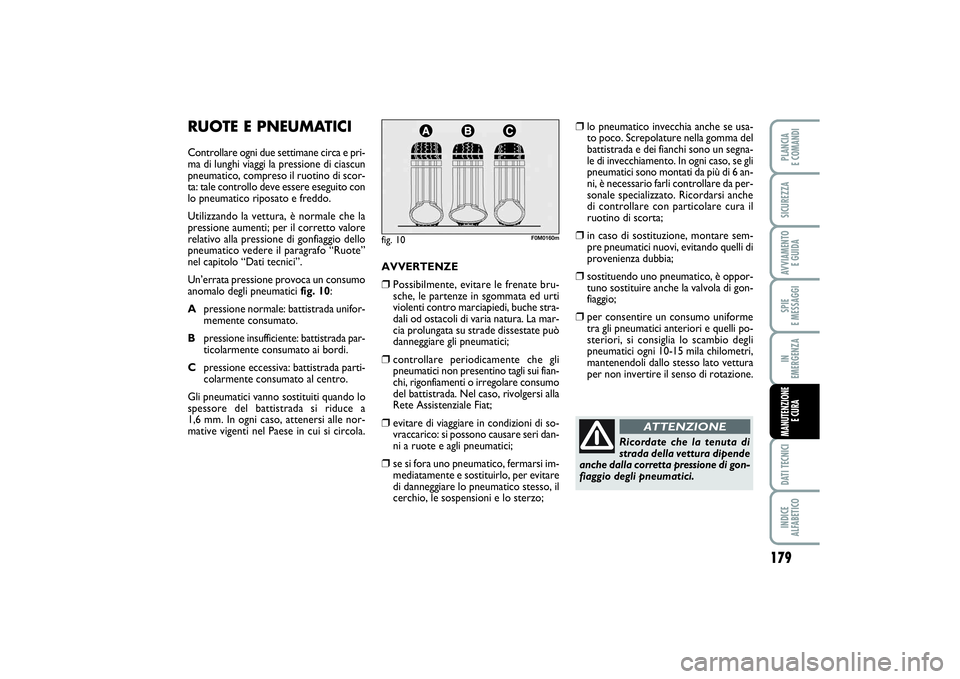

RUOTE E PNEUMATICIControllare ogni due settimane circa e pri-
ma di lunghi viaggi la pressione di ciascun
pneumatico, compreso il ruotino di scor-
ta: tale controllo deve essere eseguito con
lo pneumatico riposato e freddo.
Utilizzando la vettura, è normale che la
pressione aumenti; per il corretto valore
relativo alla pressione di gonfiaggio dello
pneumatico vedere il paragrafo “Ruote”
nel capitolo “Dati tecnici”.
Un’errata pressione provoca un consumo
anomalo degli pneumaticifig. 10:
Apressione normale: battistrada unifor-
memente consumato.
Bpressione insufficiente: battistrada par-
ticolarmente consumato ai bordi.
Cpressione eccessiva: battistrada parti-
colarmente consumato al centro.
Gli pneumatici vanno sostituiti quando lo
spessore del battistrada si riduce a
1,6 mm. In ogni caso, attenersi alle nor-
mative vigenti nel Paese in cui si circola.
fig. 10
F0M0160m
AVVERTENZE❒
Possibilmente, evitare le frenate bru-
sche, le partenze in sgommata ed urti
violenti contro marciapiedi, buche stra-
dali od ostacoli di varia natura. La mar-
cia prolungata su strade dissestate può
danneggiare gli pneumatici;
❒
controllare periodicamente che gli
pneumatici non presentino tagli sui fian-
chi, rigonfiamenti o irregolare consumo
del battistrada. Nel caso, rivolgersi alla
Rete Assistenziale Fiat;
❒
evitare di viaggiare in condizioni di so-
vraccarico: si possono causare seri dan-
ni a ruote e agli pneumatici;
❒
se si fora uno pneumatico, fermarsi im-
mediatamente e sostituirlo, per evitare
di danneggiare lo pneumatico stesso, il
cerchio, le sospensioni e lo sterzo;
❒
lo pneumatico invecchia anche se usa-
to poco. Screpolature nella gomma del
battistrada e dei fianchi sono un segna-
le di invecchiamento. In ogni caso, se gli
pneumatici sono montati da più di 6 an-
ni, è necessario farli controllare da per-
sonale specializzato. Ricordarsi anche
di controllare con particolare cura il
ruotino di scorta;
❒
in caso di sostituzione, montare sem-
pre pneumatici nuovi, evitando quelli di
provenienza dubbia;
❒
sostituendo uno pneumatico, è oppor-
tuno sostituire anche la valvola di gon-
fiaggio;
❒
per consentire un consumo uniforme
tra gli pneumatici anteriori e quelli po-
steriori, si consiglia lo scambio degli
pneumatici ogni 10-15 mila chilometri,
mantenendoli dallo stesso lato vettura
per non invertire il senso di rotazione.
Ricordate che la tenuta di
strada della vettura dipende
anche dalla corretta pressione di gon-
fiaggio degli pneumatici.
ATTENZIONE
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 179

180SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

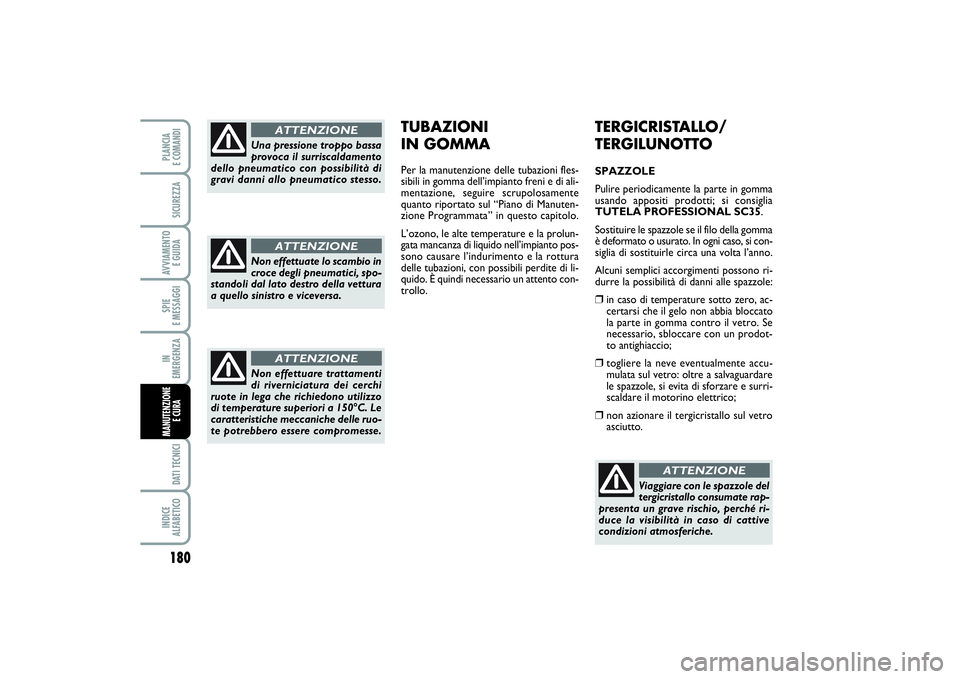

TERGICRISTALLO/
TERGILUNOTTOSPAZZOLE
Pulire periodicamente la parte in gomma
usando appositi prodotti; si consiglia
TUTELA PROFESSIONAL SC35.
Sostituire le spazzole se il filo della gomma
è deformato o usurato. In ogni caso, si con-
siglia di sostituirle circa una volta l’anno.
Alcuni semplici accorgimenti possono ri-
durre la possibilità di danni alle spazzole:❒
in caso di temperature sotto zero, ac-
certarsi che il gelo non abbia bloccato
la parte in gomma contro il vetro. Se
necessario, sbloccare con un prodot-
to antighiaccio;
❒
togliere la neve eventualmente accu-
mulata sul vetro: oltre a salvaguardare
le spazzole, si evita di sforzare e surri-
scaldare il motorino elettrico;
❒
non azionare il tergicristallo sul vetro
asciutto.
Viaggiare con le spazzole del
tergicristallo consumate rap-
presenta un grave rischio, perché ri-
duce la visibilità in caso di cattive
condizioni atmosferiche.
ATTENZIONE
TUBAZIONI
IN GOMMAPer la manutenzione delle tubazioni fles-
sibili in gomma dell’impianto freni e di ali-
mentazione, seguire scrupolosamente
quanto riportato sul “Piano di Manuten-
zione Programmata” in questo capitolo.
L’ozono, le alte temperature e la prolun-
gata mancanza di liquido nell’impianto pos-
sono causare l’indurimento e la rottura
delle tubazioni, con possibili perdite di li-
quido. È quindi necessario un attento con-
trollo.
Una pressione troppo bassa
provoca il surriscaldamento
dello pneumatico con possibilità di
gravi danni allo pneumatico stesso.
ATTENZIONE
Non effettuate lo scambio in
croce degli pneumatici, spo-
standoli dal lato destro della vettura
a quello sinistro e viceversa.
ATTENZIONE
Non effettuare trattamenti
di riverniciatura dei cerchi
ruote in lega che richiedono utilizzo
di temperature superiori a 150°C. Le
caratteristiche meccaniche delle ruo-
te potrebbero essere compromesse.
ATTENZIONE
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 180
