2014 FIAT PUNTO Руководство по эксплуатации и техобслуживанию (in Russian)

63
ПОВЫШЕНИЕ СОХРАНЕННОЙ СКОРОСТИ
Для этого можно:
❒нажать педаль акселератора и затем сохранить новый
параметр достигнутой скорости;
или
❒сдвинуть подрулевой переключатель в верхнее
положение (+).
Каждому смещению переключателя соответствует
увеличение скорости примерно на 1 км/ч; если оставить
переключатель в верхнем положении, скорость
движения будет повышаться постоянно.
ПОНИЖЕНИЕ СОХРАНЕННОЙ СКОРОСТИ
Для этого можно:
❒выключить устройство и затем сохранить новый
параметр скорости;
или
❒сдвинуть подрулевой переключатель в нижнее
положение (–), пока не будет достигнут новый
параметр скорости, который автоматически будет
сохранен.
Каждому смещению переключателя соответствует
понижение скорости примерно на 1 км/ч; если оставить
переключатель в нижнем положении, скорость движения
будет снижаться постоянно.
ВЫКЛЮЧЕНИЕ УСТРОЙСТВА
Устройство может быть выключено водителем
следующим образом:
❒поворотом ручки A в положение OFF;
❒выключением двигателя;
❒нажатием педали тормоза;
ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
❒нажатием педали сцепления;
❒нажатием педали акселератора; в таком случае система
фактически не отключается, но запрос на увеличение
скорости имеет преимущественное значение для
работы устройства. Система круиз-контроль остается в
активном состоянии без необходимости нажать кнопку
RE B – рис. 45, чтобы вернуться к предыдущим
условиям после того, как процесс ускорения
завершился.
Устройство автоматически выключается в следующих
случаях:
❒в случае срабатывания системы AB или ESP;
❒при наличии скорости автомобиля ниже
установленного предела;
❒в случае повреждения системы.
Во время движения с включенным
устройством не переводите рычаг
переключения передач в нейтральное положение.
ВНИМАНИЕ
В случае неустойчивой работы или
неисправности устройства поверните
ручку A в положение OFF и обратитесь на
станцию техобслуживания Fiat.
ВНИМАНИЕ
033-077 PUNTO EASY RUS 29/10/13 14.23 Pagina 63

F0U0049m
рис. 46
ПЛАФОНЫ ВНУТРЕННЕГО ОСВЕЩЕНИЯПЕРЕДНИЙ ПЛАФОН С ТОЧЕЧНЫМИ СВЕТИЛЬНИКАМИ
Выключатель A – рис. 46 включает/выключает лампы
потолочного светильника.
Когда выключатель A находится в центральном
положении, лампы C и D включаются/выключаются
в момент раскрытия/закрытия передних дверей
автомобиля.
Когда выключатель A сдвинут влево, лампы C и D всегда
выключены.
Когда выключатель A сдвинут вправо, лампы C и D всегда
включены.
Включение/выключение света происходит постепенно.
Выключатель B выполняет функцию точечного света; при
выключенном плафоне он по отдельности включает:
❒лампу C, если сдвинут влево;
❒лампу D, если сдвинут вправо.
ПРЕДУПРЕЖДЕНИЕ Прежде чем выйти из автомобиля,
проверьте, чтобы оба выключателя находилсь
в центральном положении; при закрытии дверей свет
выключается, предупреждая разрядку аккумуляторной
батареи.
В любом случае, если выключатель остался в положении
«всегда включено», плафон автоматически гаснет через
15 минут после отключения двигателя.
64
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Выдержка времени светильников плафона
В некоторых моделях для удобства входа/выхода из
автомобиля, особенно ночью или в слабо освещенных
местах, предусмотрены 2 логические схемы выдержки
времени.ВЫДЕРЖКА ВРЕМЕНИ ПРИ ВХОДЕ В АВТОМОБИЛЬСветильники плафона загораются в следующем режиме:
❒примерно на 10 секунд при разблокировке передних
дверей;
❒примерно на 3 секунды при раскрытии одной из
боковых дверей;
❒примерно на 10 секунд при закрытии дверей.
Выдержка времени прерывается при повороте ключа
зажигания в положение MAR.
033-077 PUNTO EASY RUS 29/10/13 14.23 Pagina 64

65
ФОНАРИКИ В ДВЕРЯХ ДЛЯ ОСВЕЩЕНИЯ ЛУЖ – рис. 48
(для моделей/рынков, где предусмотрено)
Фонарик А в нижней части двери загорается при
раскрытии соответствующей двери автомобиля при
любом положении ключа зажигания.
ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ВЫДЕРЖКА ВРЕМЕНИ ПРИ ВЫХОДЕ ИЗ АВТОМОБИЛЯПосле изъятия ключа из замка зажигания светильники
плафона загораются в следующем режиме:
❒в течение 2 минут после выключения двигателя на
время, равное примерно 10 секундам;
❒при раскрытии одной из боковых дверей на время,
равное примерно 3 минутам;
❒при закрытии одной двери на время, равное примерно
10 секундам.
Функция выдержки времени прекращается
автоматически в момент блокировки дверей.
ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНИКА – рис. 47
(для моделей/рынков, где предусмотрено)
В моделях, в которых предусмотрен плафон освещения
багажника, лампа включается автоматически при
раскрытии багажника и выключается, когда багажник
закрывается.
F0U0049m
рис. 48
F0U0049m
рис. 47
033-077 PUNTO EASY RUS 29/10/13 14.23 Pagina 65

66
F0U0053m
рис. 49
ЛАМПА В СОЛНЦЕЗАЩИТНОМ КОЗЫРЬКЕ – рис. 49
(для моделей/рынков, где предусмотрено)
В некоторых моделях автомобилей солнцезащитный
козырек со стороны пассажира оборудован лампой
подсветки. Чтобы включить/выключить лампу, нажмите
кнопку А.
F0U0054m
рис. 50
УСТРОЙСТВА УПРАВЛЕНИЯАВАРИЙНЫЕ ОГНИ – рис. 50
Аварийные огни включаются выключателем A
независимо от положения ключа зажигания.
После их включения на панели приборов загораются
контрольные лампы Îи ¥.
Чтобы выключить аварийные огни, еще раз нажмите на
выключатель.
Использование аварийных огней регламентируется
правилами дорожного движения страны, в которой вы
находитесь. Соблюдайте их предписания.
Аварийное торможение
В случае аварийного торможения автоматически
включаются аварийные огни и одновременно на панели
приборов загораются контрольные лампы Îи ¥.
Функция автоматически отключается, когда торможение
перестает носить характер аварийной ситуации. Данная
функция соблюдает предписания действующего закона.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ033-077 PUNTO EASY RUS 29/10/13 14.23 Pagina 66

67
F0U0055m
рис. 51
СТОЯНОЧНЫЙ СВЕТ
Стояночный свет загорается, только когда ключ
зажигания находится в положении STOP или вынут, путем
установки кольца регулятора на левом подрулевом
переключателе сначала в положение Oи затем в
положение 6или 2.
На панели приборов загорается контрольная лампа 3.
ПРОТИВОТУМАННЫЕ ФАРЫ – рис. 51
(для моделей/рынков, где предусмотрено)
При включенных габаритных огнях можно включить
передние противотуманные фары кнопкой 5.
На приборной панели загорается контрольная лампа 5.
Фары выключаются повторным нажатием на кнопку.
Использование передних противотуманных фар
регламентируется правилами дорожного движения
страны, в которой вы находитесь. Соблюдайте их
предписания.
ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0056m
рис. 52
ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА – рис. 52
При включенном ближнем свете или при включенных
габаритных огнях и передних противотуманных фарах
(для моделей/рынков, где предусмотрено) можно
включить заднюю противотуманную фару кнопкой 4.
На приборной панели загорается контрольная лампа 4.
Фара выключается повторным нажатием кнопки или
выключением ближнего света и/или передних
противотуманных фар (где они предусмотрены).
Использование задних противотуманных фар
регламентируется правилами дорожного движения
страны, в которой Вы находитесь. Соблюдайте их
предписания.
033-077 PUNTO EASY RUS 29/10/13 14.23 Pagina 67

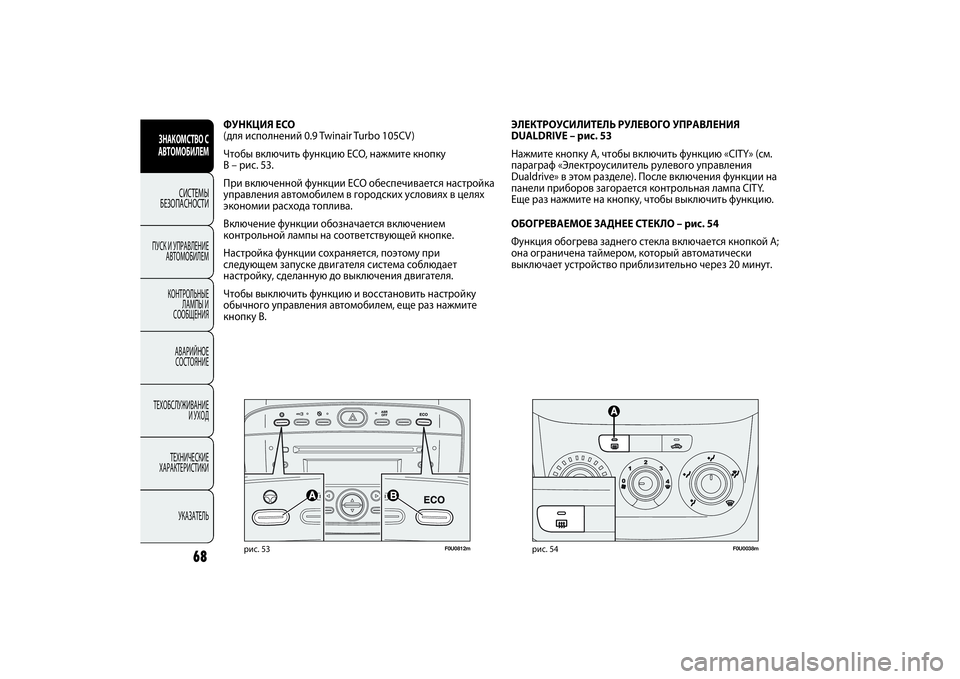

F0U0038m
рис. 54
68
F0U0812m
рис. 53
ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ
DUALDRIVE – рис. 53
Нажмите кнопку A, чтобы включить функцию «CITY» (см.
параграф «Электроусилитель рулевого управления
Dualdrive» в этом разделе). После включения функции на
панели приборов загорается контрольная лампа CITY.
Еще раз нажмите на кнопку, чтобы выключить функцию.
ОБОГРЕВАЕМОЕ ЗАДНЕЕ СТЕКЛО – рис. 54
Функция обогрева заднего стекла включается кнопкой A;
она ограничена таймером, который автоматически
выключает устройство приблизительно через 20 минут.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ФУНКЦИЯ ECO
(для исполнений 0.9 Twinair Turbo 105CV )
Чтобы включить функцию ECO, нажмите кнопку
B – рис. 53.
При включенной функции ECO обеспечивается настройка
управления автомобилем в городских условиях в целях
экономии расхода топлива.
Включение функции обозначается включением
контрольной лампы на соответствующей кнопке.
Настройка функции сохраняется, поэтому при
следующем запуске двигателя система соблюдает
настройку, сделанную до выключения двигателя.
Чтобы выключить функцию и восстановить настройку
обычного управления автомобилем, еще раз нажмите
кнопку В.
033-077 PUNTO EASY RUS 29/10/13 14.23 Pagina 68

69


F0U0005m
рис. 55
УСТРОЙСТВО ЦЕНТРАЛИЗОВАННОЙ БЛОКИРОВКИ
ДВЕРЕЙ – рис. 55
Чтобы одновременно блокировать все двери, нажмите
кнопку A в центральной части приборной панели
независимо от положения ключа зажигания.
БЛОКИРОВКА ПОДАЧИ ТОПЛИВА
Система срабатывает в случае столкновения автомобиля
и вызывает:
❒прерывание подачи топлива с последующим
выключением двигателя
❒автоматическую блокировку дверей
❒включение внутренних потолочных светильников
На срабатывание системы указывает сообщение на
дисплее. Тщательно проверьте состояние автомобиля на
отсутствие утечек топлива, например, в моторном отсеке,
под автомобилем или около места размещения
топливного бака. После столкновения поверните ключ
зажигания в положение STOP, чтобы не разрядилась
аккумуляторная батарея.
ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Если после столкновения чувствуется
запах топлива или если замечены утечки
из системы подачи топлива, не включайте
оборудование во избежание опасности
возникновения пожара.
ВНИМАНИЕ
Разблокировка дверей в случае ДТП
В случае столкновения автомобиля и срабатывания
выключателя блокировки подачи топлива, замки дверей
автоматически размыкаются, чтобы обеспечить доступ в
салон автомобиля снаружи, и одновременно загораются
лампы внутренних потолочных светильников. Двери
автомобиля могут быть всегда открыты изнутри с
помощью соответствующих ручек управления. Если
после столкновения автомобиля утечки топлива не
обнаружены и автомобиль в состоянии возобновить
движение, восстановите необходимые для этого условия.
Для восстановления правильной работы автомобиля
следует выполнить описанную далее процедуру:
❒поверните ключ зажигания в положение MAR
❒включите правый указатель поворота
❒выключите правый указатель поворота
❒включите левый указатель поворота
❒выключите левый указатель поворота
❒включите правый указатель поворота
❒выключите правый указатель поворота
❒включите левый указатель поворота
❒выключите левый указатель поворота
❒поверните ключ зажигания в положение STOP
❒поверните ключ зажигания в положение MAR
033-077 PUNTO EASY RUS 29/10/13 14.23 Pagina 69

70
F0U0058m
рис. 56
F0U0634m
рис. 57
ОБОРУДОВАНИЕ САЛОНАПЕРЧАТОЧНЫЙ ЯЩИК – рис. 56
Ящик открывается за ручку A.
Внутри ящика предусмотрено отделение для документов.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ОТДЕЛЕНИЯ В ПЕРЧАТОЧНОМ ЯЩИКЕI – рис. 57
Для моделей/рынков, где предусмотрено, внутри
перчаточного ящика может находиться отделение для
карточек А, для ручки В и для мелких предметов С.
033-077 PUNTO EASY RUS 29/10/13 14.23 Pagina 70
