ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
К задним оптическим элементам относятся лампы
габаритных огней (светодиодные), стоп-сигналы и
указатели поворота.
Положение ламп оптического элемента представлено на
рис. 169
D указатели поворота (стрелки)
E стоп-сигналы.
Замена лампы выполняется следующим образом:❒открутите крепежные винты А – рис. 169;
F0U0155m
рис. 169
F0U0156m
рис. 170❒отсоедините центральную электрическую колодку B и
выньте отражательный элемент, потянув его на себя;❒отсоедините патрон, воздействуя на фиксаторы C-рис.
170;❒выньте перегоревшую лампу, слегка нажимая на нее и
поворачивая против часовой стрелки (байонетное
соединение), замените лампу;
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 191

192
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
❒поставьте на место патрон;❒вновь подсоедините электрическую колодку,
установите узел на кузов автомобиля и закрутите
крепежные винты A.
ПРЕДУПРЕЖДЕНИЕ Для замены светодиодных габаритных
огней обращайтесь на станцию техобслуживания Fiat.
ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА – рис. 171
Для замены лампы задней противотуманной фары A
следует обратиться на станцию техобслуживания Fiat.
ФОНАРИ ЗАДНЕГО ХОДА – рис. 171
Для замены лампы фонарей заднего хода B следует
обратиться на станцию техобслуживания Fiat.
F0U0648m
рис. 171
F0U0281m
рис. 172
3 СТОП-СИГНАЛ – рис. 172
Замена лампы выполняется следующим образом:❒откройте дверь багажного отделения;❒снимите резиновые колпачки;❒нажмите на крепежные элементы и снимите
прозрачную крышку C – рис. 172;❒отсоедините электрическую колодку;❒воздействуя на усики D – рис. 172, извлеките патрон;❒выньте вставленную нажимом лампу и замените ее.
ФОНАРЬ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА
Замена лампы выполняется следующим образом:❒
нажмите в месте, указанном стрелкой, и снимите
прозрачную крышку A – рис. 173;
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 192

193ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0160m
рис. 174
F0U0159m
рис. 173
❒
отсоедините лампу рис. 174 от боковых контактов
и установите новую, проследив, чтобы она была
правильно ими зажата;
❒
нажатием поставьте прозрачную крышку на место.
F0U0163m
рис. 175
ЗАМЕНА ЛАМПЫ ВНУТРЕННЕГО
ОСВЕЩЕНИЯДля определения типа и мощности лампы см. параграф
«Замена лампы».
ПЕРЕДНИЙ ПЛАФОН
Замена ламп выполняется следующим образом:❒нажмите в точках, указанных стрелками, и снимите
плафон A – рис. 175;❒откройте защитную крышку В – рис. 176;❒замените лампы С, освободив их от боковых контактов.
Убедитесь, что контакты хорошо удерживают новые
лампы;❒закройте крышку B и установите плафон A – рис. 175 на
свое место. Убедитесь, что плафон хорошо закреплен.
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 193

F0U0164m
рис. 176
ЗАДНИЙ ПЛАФОН
(для моделей/рынков, где предусмотрено)
Замена ламп выполняется следующим образом:❒
нажмите в точках, указанных стрелками, и снимите
плафон D – рис. 177;
❒
откройте защитную крышку Е – рис. 178;
❒
отсоедините лампу F от боковых контактов и
установите новую, проследив, чтобы она была
правильно ими зажата;
❒
закройте защитную крышку E и вставьте плафон D –
рис. 177 в посадочное гнездо. Убедитесь, что плафон
хорошо закреплен.
194
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0166m
рис. 178
F0U0165m
рис. 177
ЛАМПА ПОДСВЕТКИ – рис. 179
Замена лампы выполняется следующим образом:❒
снимите плафон А – рис. 179, нажав в месте,
показанном стрелкой.
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 194

195ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0167m
рис. 179

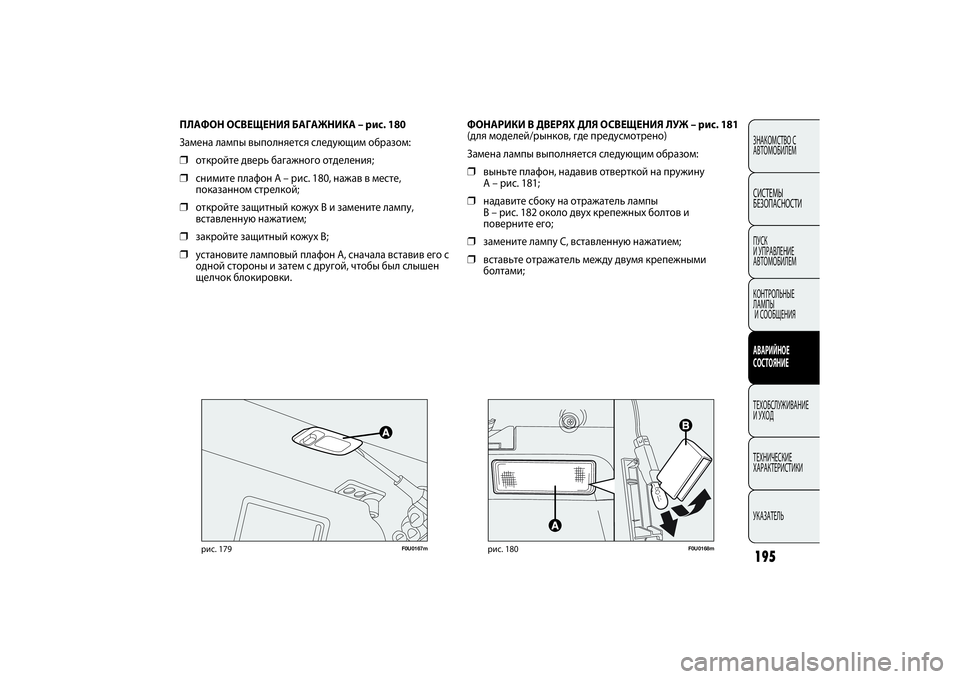

ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНИКА – рис. 180
Замена лампы выполняется следующим образом:❒
откройте дверь багажного отделения;
❒
снимите плафон А – рис. 180, нажав в месте,
показанном стрелкой;
❒
откройте защитный кожух B и замените лампу,
вставленную нажатием;
❒
закройте защитный кожух B;
❒
установите ламповый плафон A, сначала вставив его с
одной стороны и затем с другой, чтобы был слышен
щелчок блокировки.
F0U0168m
рис. 180
ФОНАРИКИ В ДВЕРЯХ ДЛЯ ОСВЕЩЕНИЯ ЛУЖ – рис. 181
(для моделей/рынков, где предусмотрено)
Замена лампы выполняется следующим образом:❒
выньте плафон, надавив отверткой на пружину
A – рис. 181;
❒
надавите сбоку на отражатель лампы
B – рис. 182 около двух крепежных болтов и
поверните его;
❒
замените лампу C, вставленную нажатием;
❒
вставьте отражатель между двумя крепежными
болтами;
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 195

F0U0170
рис. 182
F0U0169m
рис. 181
196
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
❒
установите ламповый плафон, сначала вставив его со
стороны D – рис. 181 и затем с другой стороны, чтобы
был слышен щелчок блокировки.
F0U0171m
рис. 183
ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ ОБЩИЕ ПОЛОЖЕНИЯ
Предохранители служат для защиты
электрооборудования; они срабатывают в случае его
неисправности или неправильных с ним действий.
При возникновении неисправности прибора следует
проверить соответствующий защитный предохранитель.
Проводниковый элемент A – рис. 183 не должен
прерываться. В противном случае замените
перегоревший предохранитель на другой такой же силы
тока (того же цвета).
B целый предохранитель;
C предохранитель с нарушенным токопроводящим
элементом.
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 196

197ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Ни в коем случае не ставьте на место
сгоревшего предохранителя
металлическую проволоку или другой
подручный материал.При повторном сгорании
предохранителя обратитесь на
станцию техобслуживания Fiat.
ВНИМАНИЕ
Ни в коем случае не ставьте на место
сгоревшего предохранителя другой с
более высоким номиналом. ОПАСНОСТЬ
ВОЗГОРАНИЯ!
ВНИМАНИЕ
При срабатывании общего защитного
предохранителя (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) обращайтесь на станцию
техобслуживания Fiat.
ВНИМАНИЕ
Прежде чем приступать к замене
предохранителя, убедитесь, что ключ
зажигания вынут, а электроприборы выключены
и/или не подключены.
ВНИМАНИЕ
При срабатывании общего защитного
предохранителя систем безопасности
(подушек безопасности, тормозной системы),
силовой системы (двигательной системы,
системы коробки передач) или системы
управления обращайтесь на станцию
техобслуживания Fiat.
ВНИМАНИЕ
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 197

F0U0172m
рис. 184
F0U0173m
рис. 185
198
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ДОСТУП К ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля собраны на трех блоках,
расположенных на панели приборов, в моторном отсеке
и внутри багажного отделения (с левой стороны).
Блок на панели приборов рис. 185
Для доступа к блоку предохранителей на приборной
панели нужно открутить винты A – рис. 184 и снять
крышку.
