2014 FIAT PUNTO Руководство по эксплуатации и техобслуживанию (in Russian)

215
ПРОВЕРКА УРОВНЯ
ЭКСПЛУАТАЦИОННЫХ
ЖИДКОСТЕЙ
ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Никогда не курите во
время работы в
моторном отсеке: в воздухе
могут присутствовать
воспламеняющиеся газы и
пары, что создает опасность
возгорания.
ВНИМАНИЕ
При доливке жидкостей
не путайте их типы:
жидкости не
совместимы друг с
другом, и это может привести
к серьезным неисправностям
автомобиля.
1. Охлаждающая жидкость
двигателя
2. Аккумуляторная батарея
3. Жидкость для стеклоомывателя
4. Тормозная ждкость
5. Моторное масло
рис. 195 – Комплектации 0.9 Twinair Turbo 105CV
F0U0809m
рис. 196 – Комплектации 1.2 (Евро 4) – 1.4
8V(Евро 4)
F0U0649m
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 215

216
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
1. Охлаждающая жидкость
двигателя
2. Аккумуляторная батарея
3. Жидкость для стеклоомывателя
4. Тормозная ждкость
5. Моторное масло
рис. 197 – Комплектации 1.4 Turbo Multi Air
F0U0639m
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 216

217ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
1. Охлаждающая жидкость двигателя
2. Аккумуляторная батарея
3. Жидкость для стеклоомывателя
4. Тормозная ждкость
5. Моторное масло

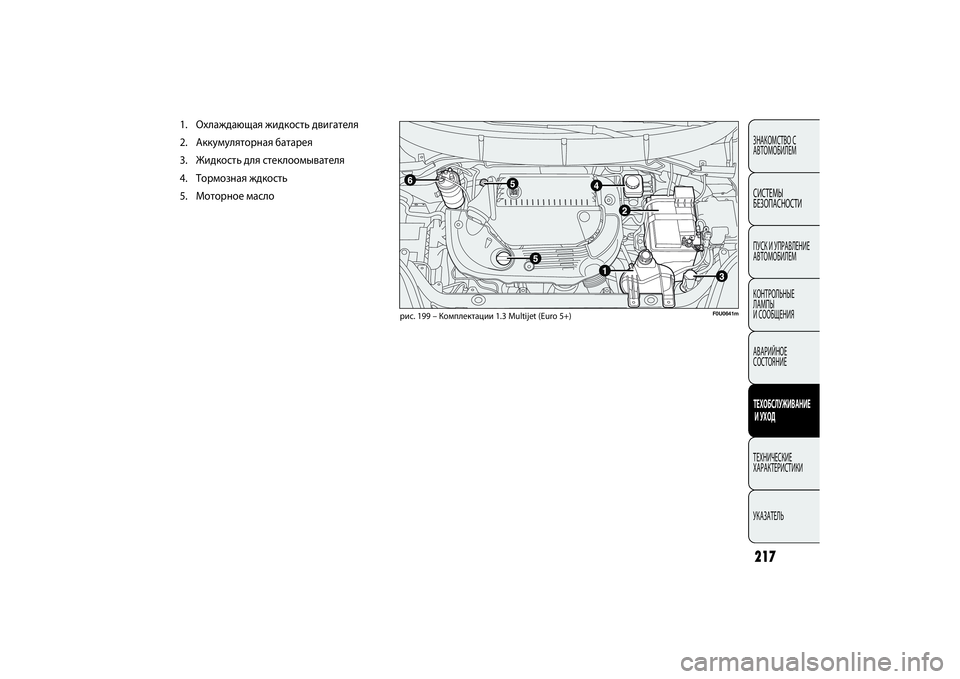

рис. 199 – Комплектации 1.3 Multijet (Euro 5+)
F0U0641m
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 217

218
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0282m
рис. 201 – Комплектации 1.2 и 1.4
8V
МОТОРНОЕ МАСЛО рис. 200-201-202-203
Проверка уровня моторного масла выполняется, когда
автомобиль стоит на ровной горизонтальной площадке,
примерно через 5 мин после останова двигателя.
F0U0284m
рис. 203 – Комплектация 1.3 Multijet
F0U0283m
рис. 202 – Комплектации 1.4 Turbo Multi Air
F0U0811m
рис. 200 – Комплектации 0.9 Twinair Turbo 105CV
Для всех комплектаций, кроме
0.9 Twinair Turbo 105CV
Выньте маслощуп В, протрите его не оставляющей
следов ветошью и вставьте опять. Вновь выньте
маслощуп и проверьте, чтобы уровень масла был между
отметками MIN и MAX на щупе.
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 218

219ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Соблюдайте меры предосторожности
при работе с горячим двигателем:
опасность получения ожогов. Следует помнить,
что при горячем двигателе может включиться
электровентилятор и стать причиной
получения травм. Будьте внимательны, если на
вас надет шарф, галстук и другие
развевающиеся предметы одежды: они могут
быть втянуты движением подвижных органов.
ВНИМАНИЕ
Не доливайте масло, характеристики
которого отличаются от характеристик
уже имеющегося в двигателе масла.Отработавшее моторное масло и
масляные фильтры содержат опасные для
окружающей среды вещества.
Рекомендуется производить замену
моторного масла и масляного фильтра на
станции техобслуживания Fiat, который должным
образом оборудован для сбора и переработки
таких материалов при соблюдении норм защиты
окружающей среды и положений закона.
Расстояние между отметками MIN и MAX соответствует
приблизительно 1 л моторного масла. Если уровень
масла около или даже ниже отметки MIN, долейте масло
через маслоналивную горловину А до отметки MAX.
Уровень масла никогда не должен превышать отметки
MAX.
Для комплектаций 0.9 Twinair Turbo 105CV)
Контрольный щуп уровня масла В жестко закреплен с
пробкой бачка А. Отвинтите пробку, протрите маслощуп
не оставляющей следов ветошью, вставьте щуп и
завинтите пробку. Повторно отвинтите пробку и
проверьте, чтобы уровень масла был между отметками
MIN и MAX на щупе. Расстояние между отметками MIN
и MAX соответствует приблизительно 1 л моторного
масла. Если уровень масла около или даже ниже отметки
MIN, долейте масло через маслоналивную горловину А
до отметки MAX. Уровень масла никогда не должен
превышать отметки MAX.
ПРЕДУПРЕЖДЕНИЕ После доливки или замены моторного
масла запустите двигатель и дайте ему поработать в
течение нескольких секунд, затем подождите несколько
минут и проверьте уровень моторного масла.
РАСХОД МОТОРНОГО МАСЛА
Максимально допустимый уровень расхода моторного
масла составляет приблизительно 400 г на 1.000 км
пробега.
В начальный период эксплуатации автомобиля
происходит приработка деталей двигателя. Расход
моторного масла можно считать устоявшимся после
5.000 – 6.000 км пробега.ПРЕДУПРЕЖДЕНИЕ Расход моторного масла зависит от
стиля управления и условий эксплуатации автомобиля.
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 219

220
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0286m
рис. 204
ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ ДВИГАТЕЛЯ – рис. 204
Проверяйте уровень охлаждающей жидкости при
холодном двигателе; он должен быть между отметками
MIN и MAX на корпусе расширительного бачка.
Если уровень охлаждающей жидкости ниже, через
маслоналивную горловину расширительного бачка A
медленно долейте 50%
смесь деминерализованной воды и жидкости PARAFLU
UP
компании
PETRONA LUBRICANT до отметки MAX.
50%-ный концентрат жидкости PARAFLU
UP
и
деминерализованной воды защищает двигатель от
мороза при температуре до –35 °C.
В особо жестких климатических условиях рекомендуется
использовать смесь в составе 60% жидкости PARAFLU
UP
и
40% деминерализованной воды.
В системе охлаждения двигателя
используется защитный антифриз
PA R A F LU
UP. Охлаждающая жидкость
должна доливаться того же типа, что уже
залитая в систему охлаждения двигателя.
Жидкость PARAFLUUP
нельзя смешивать с любой
другой жидкостью. Если это произойдет, не
запускайте двигатель и обратитесь на станцию
техобслуживания Fiat.
Система охлаждения двигателя
герметизирована. В случае
необходимости пробку бачка следует заменить
на такую же оригинальную, иначе работа
системы может быть нарушена. Не снимайте
пробку с бачка при горячем двигателе: опасность
получения ожогов.
ВНИМАНИЕ
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 220

221ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0287m
рис. 205
ЖИДКОСТЬ СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО
И ЗАДНЕГО СТЕКЛА/ОМЫВАТЕЛЯ ФАР – рис. 205
Чтобы добавить жидкость, снимите крышку A.
Используйте смесь воды и жидкости TUTELA
PROFESSIONAL SC35 в следующих пропорциях:
30% жидкости TUTELA PROFESSIONAL SC35 и 70% воды
в летний период.
50% жидкости TUTELA PROFESSIONAL SC35 и 50% воды
в зимний период.
Если температура опускается до –20 °C, используйте
TUTELA PROFESSIONAL SC35 в неразведенном виде.
Проверяйте уровень жидкости в бачке.
Не отправляйтесь в поездку с пустым
бачком стеклоомывателя: работа
стеклоомывателя значительно улучшает
видимость.
ВНИМАНИЕ
Некоторые добавки для
стеклоомывателей, которые имеются
в продаже, легко воспламеняются. В моторном
отсеке имеются горячие детали, при
соприкосновении с которыми возможно
возгорание.
ВНИМАНИЕ
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 221

222
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0288m
рис. 206
ПРЕДУПРЕЖДЕНИЕ Тормозная жидкость поглощет влагу,
поэтому если автомобиль эксплуатируется в условиях с
повышенной влажностью воздуха, ее следует заменять
чаще, чем указано в «Графике планового
техобслуживания». ТОРМОЗНАЯ ЖИДКОСТЬ – рис. 206
Снимите пробку A и проверьте, чтобы уровень жидкости
в бачке был максимальным.
Уровень жидкости никогда не должен быть выше отметки
МAX.
При необходимости долить тормозную жидкость
используйте составы, указанные в таблице
«Эксплуатационые жидкости и смазочные материалы»
(см. раздел «Технические характеристики»).
ПримечаниеТщательно протрите пробку бачка А
и поверхность вокруг него.
При открытии пробки будьте очень внимательны, чтобы
загрязнения не попали в бачок.
Доливайте жидкость только через воронку с встроенным
фильтром, размер ячеек которого меньше или равен
0,12 мм.
Не допускайте попадания агрессивной
тормозной жидкости на лакокрасочное
покрытие автомобиля; Если это
произошло, немедленно смойте ее водой.Тормозная жидкость токсична и
агрессивна. В случае попадания на кожу
немедленно помойте зараженные участки водой
с нейтральным моющим средством и обильно
ополосните. При попадании тормозной
жидкости внутрь немедленно обратитесь
к врачу.
ВНИМАНИЕ
Символ
π
на емкости указывает на
синтетическую тормозную жидкость,
отличая ее от жидкостей минерального
происхождения. Использование тормозной
жидкости минерального типа приводит
к необратимым повреждениям специальных
резиновых прокладок в тормозной системе.
ВНИМАНИЕ
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 222
