2014 CITROEN DS4 Eksploatavimo vadovas (in Lithuanian)

263Praktinė informacija












Lemputės pakeitimas


Šviesų žibintai turi polikarbonatinius
stiklus, padengtus apsauginiu laku:


)
nevalykite jų sausa medžiaga
arba abrazyvinėmis
priemonėmis, taip pat valikliais
arba tirpikliais,


)
naudokite kempinę ir muiliną
vandenį arba preparatą su
neutraliu pH,

)
plaudami prilipusius nešvarumus
aukšto slėgio čiurkšle ilgai
nelaikykite nukreipę purkštuvo
į šviesų ir kitus žibintus ar jų
apvadus, kad nepažeistumėte jų
lako ir sandarinimo jungčių. Lemputę galima keisti tik praėjus
kelioms minutėms po jos išjungimo
(antraip galima rimtai nudegti).


)
Nelieskite pačių lempučių pirštais,
naudokitės nepūkuojančia
medžiaga.
Būtina naudoti tik lemputes su apsauga
nuo ultravioletinio spinduliavimo, kad
nebūtų pažeistas žibintas.
Perdegusią lemputę
pakeiskite tos
pačios markės ir tokių pačių parametrų
nauja lempute.




Elektros smūgio pavojus

Ksenono lemputės (D1S-35W) turi būti
keičiamos CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.

Kai naudojamos H1, H7 tipo lemputės
su snapeliu, laikykitės jų įdėjimo
padėties, kad būtų garantuota geriausia
apšvietimo kokybė.

Modifi kacija su ksenono
šviesų žibintais ir kryptiniais
prožektoriais


1.
Artimųjų/tolimųjų šviesų kryptiniai
žibintai (D1S-35W).


2.
Posūkių rodikliai (PY21W, "gintarinė").


3.
Dienos šviesų žibintai (P21/5W XL).


4.
Stovėjimo žibintai (diodiniai).


5.
Rūko šviesų žibintai (H11-55W).











Modifi kacija su halogeniniais
žibintais


1.
Posūkių rodikliai (H21 balta).


2.
Artimųjų šviesų žibintai (H7- 55W).


3.
To l i mųjų šviesų žibintai (H1- 55W).


4.
Dienos šviesų žibintai (P21/5W XL).


5.
Stovėjimo žibintai (diodiniai).


6.
Rūko šviesų žibintai (H11-55W).





Priėjimas prie lempučių


Priklausomai nuo variklio ir tiktai kairėje pusėje,
norėdami pasiekti apsauginį lempučių dangtelį
jūs pirmiausia turite atlikti tokius veiksmus:


)
Nuimkite oro įleidimo atlanką jį atsegdami
šalia jo trijų atraminių kojelių.

)
Atkabinkite variklio gaubto atidarymo lyną
šalia jo dviejų tvirtinimo vietų.

)
Perkelkite lyną žemyn.
Pakeitę atitinkamą lemputę nepamirškite viską
grąžinti į vietą (lyną ir oro įleidimo atlanką).


Priekiniai žibintai

265Praktinė informacija











Artimųjų šviesų žibintų lemputės
pakeitimas (tik modifi kacijos su
halogeniniais žibintais)


)
Nuimkite apsauginį dangtelį traukdami jį už
liežuvėlio.

)
Atjunkite lemputės jungtį.

)
Atitraukite spyruokles, kad
atpalaiduotumėte lemputę.

)
Išimkite lemputę ir pakeiskite ją.

Uždėdami atlikite šiuos veiksmus atvirkštine tvarka.












Posūkio rodiklio lemputės
pakeitimas
Uždėdami labai rūpestingai uždarykite
apsauginį dangtelį, kad būtų
garantuotas žibinto sandarumas.
Gintaro spalvos lemputės, tokios kaip
posūkių rodiklių, turi būti pakeistos
tokių pačių parametrų ir tokios pat
spalvos lemputėmis. Kai posūkio rodiklio kontrolinė lemputė
(dešinioji arba kairioji) mirksi greičiau
negu įprastai, rodo, kad yra perdegusi
atitinkamos pusės lemputė.
Modifikacija su ksenoniniais žibintais



)
Nuimkite apsauginį dangtelį patraukę už
liežuvėlio.

)
Atjunkite lemputės jungtį.

)
Atitraukite spyruoklytes, kad
atpalaiduotumėte lemputę.

)
Išimkite lemputę ir pakeiskite ją.
Užd
ėdami atlikite šiuos veiksmus atvirkštine
tvarka.

Modifikacija su halogeniniais žibintais



)
Pasukite ketvirtį apsukimo lempučių laikiklį
ir išimkite jį.

)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.

Dienos šviesų lemputės
pakeitimas


)
Išimkite apsauginį dangtelį
traukdami jį už liežuvėlio.

)
Atjunkite lemputės jungtį.

)
Pasukite ketvirtį apsukimo lemputės
laikiklį ir išimkite jį.

)
Ištraukite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.



To l i mųjų šviesų žibintų lemputės
pakeitimas (tik modifi kacijos su
halogeniniais žibintais)


)
Nuimkite apsauginį dangtelį
traukdami jį už liežuvėlio.

)
Atjunkite lemputės jungtį.

)
Suspauskite spyruoklytes, kad
atpalaiduotumėte lemputę.

)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.











Šoninio integruoto posūkio
rodiklio pakeitimas


)
Įkiškite atsuktuvą maždaug rodiklio
viduryje tarp jo ir veidrodžio korpuso.

)
Spauskite atsuktuvą, kad ištrauktumėte ir
išimtumėte rodiklį.

)
Atjunkite šoninio posūkių rodiklio jungtį.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Norėdami įsigyti posūkio rodiklį kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.

267Praktinė informacija








Šoninių šviestuvų lempučių
pakeitimas

Norėdami pakeisti šio tipo diodines lemputes
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.



Šviesolaidžių/dienos šviesų
žibintų lempučių pakeitimas

Norėdami pakeisti šio tipo diodines lemputes
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.








Rūko šviesų žibintų lempučių
pakeitimas


)
Įkiškite plokščią atsuktuvą į apdailos
gaubtelio skylutę.

)
Traukite atsuktuvu kaip svertu, kad
apdailos gaubtelis atsikabintų nuo
bamperio (pastatymo pagalbos jutiklis lieka
sujungtas su apdailos gaubteliu).

)
Atsukite du žibinto bloko tvirtinimo varžtus
ir išimkite bloką iš jo vietos.

)
Atjunkite lempučių laikiklio jungtį.

)
Pasukite ketvirtį apsukimo lempučių laikiklį
ir išimkite jį.

)
Ištraukite lemputę ir pakeiskite ją.

Uždėdami atlikite šiuos veiksmus atvirkštine tvarka.
Norėdami pakeisti šias lemputes jūs taip pat
galite kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.

1.
Stabdymo signalo žibintai (P 21/5 W).


2.
Stovėjimo žibintai (diodiniai).


3.
Posūkių rodikliai (PY 21 W, "gintarinė")


4.
Atbulinės eigos žibintai (P 21 W).


5.
Rūko žibintai (P21W).






























Galiniai žibintai

Gintaro spalvos lemputės, tokios kaip
posūkių rodiklių, turi būti keičiamos
tokių pačių parametrų ir tokios pat
spalvos lemputėmis.
Ant bagažinės gaubto įrengti žibintai,
išskyrus šviesolaidžius, yra dirbtiniai
elementai. Jų paskirtis grynai estetinė.


Stabdymo signalo, atbulinės eigos ir posūkių rodiklių lempučių pakeitimas

Šios trys lemputės keičiamos iš bagažinės išorės:


)
atidarykite bagažinę,

)
nuimkite priėjimo groteles ant atitinkamos
pusės šoninio apvado,

)
atsukite dvi veržles naudodamiesi
vamzdiniu 10 mm veržliarakčiu, po to
pabaikite jas atsukti ranka,

)
atjunkite žibinto jungtį,

)
atsargiai išimkite žibintą jį traukdami jį
tiesiai į išorę,
)
nuimkite sandarinimo tarpiklį iš porėtos
gumos,

)
atjunkite dvi papildomas mažas jungtis,

)
išskėskite du liežuvėlius ir išimkite
lempučių laikiklį,

)
pasukite lemputę ketvir tį apsukimo ir išėmę
pakeiskite ją.

Uždėdami atlikite šias procedūras atgaline tvarka.

Įstatykite žibintą į laikiklius laikydamiesi
krypties išilgai automobilio.
Priveržkite nespausdami per stipriai, kad būtų
garantuotas sandarumas, tačiau nepažeistas
žibintas.

269Praktinė informacija

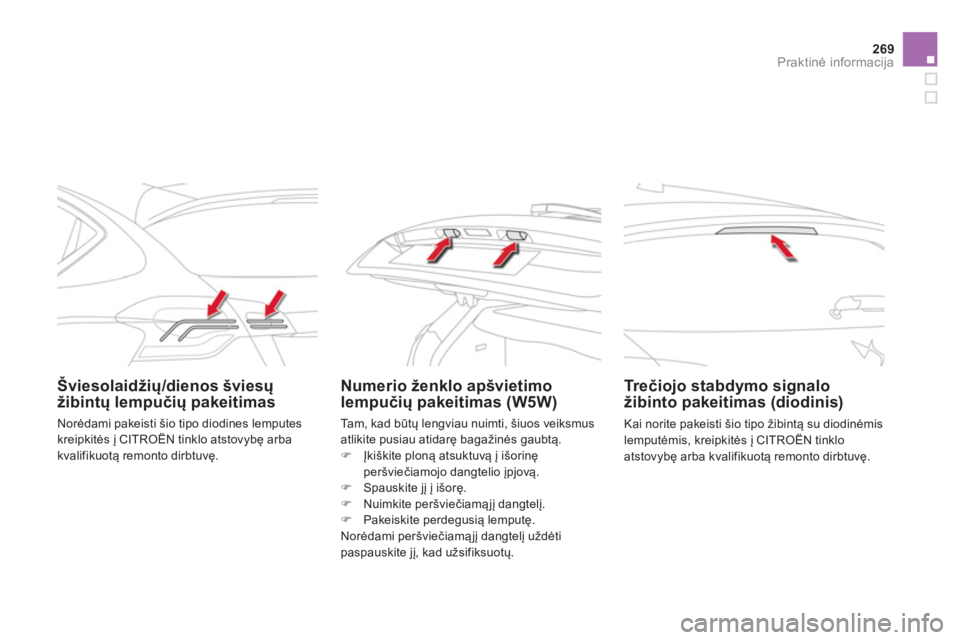

Šviesolaidžių/dienos šviesų
žibintų lempučių pakeitimas






Numerio ženklo apšvietimo
lempučių pakeitimas (W5W)

Tr ečiojo stabdymo signalo
žibinto pakeitimas (diodinis)
Kai norite pakeisti šio tipo žibintą su diodinėmis
lemputėmis, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Norėdami pakeisti šio tipo diodines lemputes
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Tam, kad būtų lengviau nuimti, šiuos veiksmus
atlikite pusiau atidarę bagažinės gaubtą.


)
Įkiškite ploną atsuktuvą į išorinę
peršviečiamojo dangtelio įpjovą.

)
Spauskite jį į išorę.

)
Nuimkite peršviečiamąjį dangtelį.

)
Pakeiskite perdegusią lemputę.
Nor
ėdami peršviečiamąjį dangtelį uždėti
paspauskite jį, kad užsifiksuotų.

Saugiklio pakeitimas

Išėmimo pincetas yra pritvirtintas prie priekinio
skydo saugiklių blokelio dangtelio.
Norėdami pasiekti saugiklius ir pincetą:


)
atkabinkite dangtelį traukdami viršutinę
dešiniąją, po to kairiąją jo dalį,

)
visai nuimkite dangtelį ir apsukite jį,


Tu r i m i įrankiai


)
ištraukite laikiklį, ant kurio nugarėlės yra
pritvirtintas pincetas.








Rūko šviesų žibintų lempučių
pakeitimas
Šios lemputės keičiamos iš galinio bamperio
išorinės pusės:


)
pakiškite ranką po bamperiu,

)
pasukite lemputės laikiklį ketvir tį apsukimo
ir išimkite jį,

)
pasukite ketvirtį apsukimo lemputę ir
pakeiskite ją.
Uždėdami atlikite veiksmus atvirkštine tvarka.
Būkite atsargūs, nelieskite duslintuvo
bakelio; galite nudegti, jei keičiate
lemputę praėjus tik kelioms minutėms
po variklio išjungimo.
