2014 CITROEN DS4 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

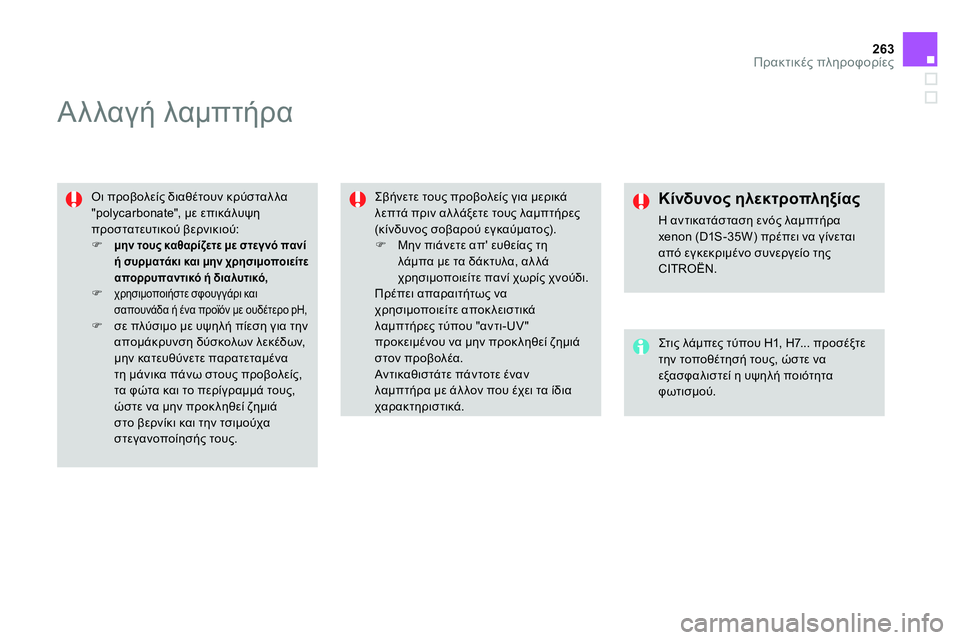

263Πρακτικές πληροφορίες












Αλλαγή λαμπτήρα


Οι προβολείς διαθέτουν κρύσταλλα
"polycarbonate", με επικάλυψη
προστατευτικού βερνικιού:





μην τους καθαρίζετε με στεγνό πανί
ή συρματάκι και μην χρησιμοποιείτε
απορρυπαντικό ή διαλυτικό,



χρησιμοποιήστε σφουγγάρι και
σαπουνάδα ή ένα προϊόν με ουδέτερο pH,



σε πλύσιμο με υψηλή πίεση για την
απομάκρυνση δύσκολων λεκέδων,
μην κατευθύνετε παρατεταμένα
τη μάνικα πάνω στους προβολείς,
τα φώτα και το περίγραμμά τους,
ώστε να μην προκ ληθεί ζημιά
στο βερνίκι και την τσιμούχα
στεγανοποίησής τους. Σβήνετε τους προβολείς για μερικά
λεπτά πριν αλλάξετε τους λαμπτήρες
(κίνδυνος σοβαρού
εγκαύματος).



Μην πιάνετε απ' ευθείας τη
λάμπα με τα δάκτυλα, αλλά
χρησιμοποιείτε πανί χωρίς χνούδι.
Πρέπει απαραιτήτως να
χρησιμοποιείτε αποκλειστικά
λαμπτήρες τύπου "αντι-UV"
προκειμένου να μην προκ ληθεί ζημιά
στον προβολέα.
Αν τικαθισ τάτε πάντοτε έναν
λαμπτήρα με άλλον που έχει τα ίδια
χαρακτηριστικά.




Κίνδυνος ηλεκτροπληξίας

Η αντικατάσταση ενός λαμπτήρα
xenon (D1S-35W) πρέπει να γίνεται
από εγκεκριμένο συνεργείο της
CITROËN.

Στ ις λάμπες τύπου H1, H7... προσέξτε
την τοποθέτησή τους, ώστε να
εξασφαλιστεί η υψηλή ποιότητα
φωτισμού.

Μοντέλο με φώτα xenon και
κατευθυνόμενους προβολείς



1.
Κατευθυνόμενα
φώτα μεσαίας / μεγάλης
σκάλας (D1S-35W).


2.
Φλας (PY21W
πορτοκαλί

).


3.
Φώτα ημέρας (P21/5W XL).


4.
Φώτα μικρά (φωτοδίοδοι).


5.
Προβολείς ομίχλης (H11-55W).











Μοντέλο με φώτα αλογόνου



1.
Φλας (H21 άσπρου χρώματος).


2.
Φώτα μεσαίας σκάλας (H7-55W).


3.
Φώτα μεγάλης σκάλας (H1-55W).


4.
Φώτα ημέρας (P21/5W XL).


5.
Φώτα μικρά (φωτοδίοδοι).


6.
Προβολείς ομίχλης (H11-55W).





Πρόσβαση στους λάμπες


Ανάλογα με τους κινητήρες και μόνο για την αριστερή
πλευρά, για να αποκτήσετε πρόσβαση στα καλύμματα
προστασίας των λαμπτήρων, πρέπει προηγουμένως
να πραγματοποιήσετε τις ακόλουθες ενέργειες.




Αφαιρέστε τον εκτροπέα αέρα ξεκουμπώνοντάς
τον στα 3 σημεία στερέωσής του.



Ξεκουμπώστε τη ντίζα ανοίγματος του καπό
στο ύψος των 2 σημείων στερέωσής της.


Μετατοπίστε τη ντίζα προς τα κάτω.
Μετά την αλλαγή της λάμπας,
επανατοποθετήστε τη ντίζα ανοίγματος καπό
και τον εκτροπέα αέρα.


Μπροστινά φώτα

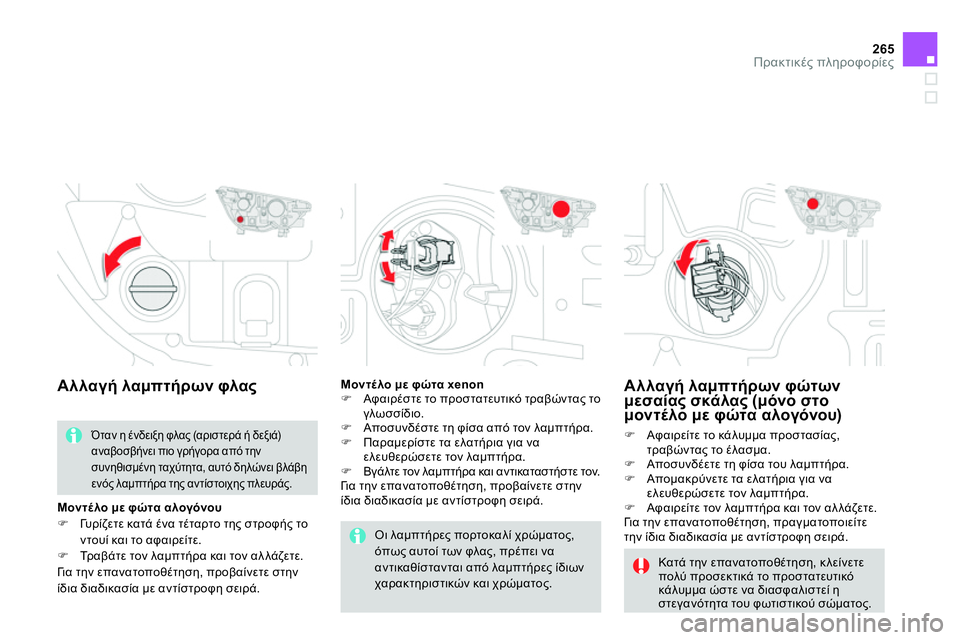

265Πρακτικές πληροφορίες











Αλλαγή λαμπτήρων φώτων
μεσαίας σκάλας (μόνο στο
μοντέλο με φώτα αλογόνου)




Αφαιρείτε το κάλυμμα προστασίας,
τραβώντας το έλασμα.


Αποσυνδέετε τη φίσα του λαμπτήρα.


Απομακρύνετε τα ελατήρια για να
ελευθερώσετε τον λαμπτήρα.


Αφαιρείτε τον λαμπτήρα και τον αλλάζετε.
Γι α την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.














Αλλαγή λαμπτήρων φλας

Κατά την επανατοποθέτηση, κλείνετε
πολύ προσεκτικά το προστατευτικό
κάλυμμα ώστε να διασφαλιστεί η
στεγανότητα του φωτιστικού σώματος.
Οι λαμπτήρες πορτοκαλί χρώματος,
όπως αυτοί των φλας, πρέπει να
αντικαθίστανται από λαμπτήρες ίδιων
χαρακτηριστικών και χρώματος.

Όταν η ένδειξη φλας (αριστερά ή δεξιά)
αναβοσβήνει πιο γρήγορα από την
συνηθισμένη ταχύτητα, αυτό δηλώνει βλάβη
ενός λαμπτήρα της αντίστοιχης πλευράς.


Μοντέλο με φώτα xenon




Αφαιρέστε το προστατευτικό τραβώντας το
γλωσσίδιο.


Αποσυνδέσ τε τη φίσα από τον λαμπτήρα.


Παραμερίστε τα ελατήρια για να
ελευθερώσετε τον λαμπτήρα.


Βγάλτε τον λαμπτήρα και αντικαταστήστε τον.
Γι α την επανατοποθέτηση, προβαίνετε στην
ίδια διαδικασία με αντίστροφη σειρά.

Μοντέλο με φώτα αλογόνου





Γυ ρ ί ζ ε τ ε κατά ένα τέταρτο της στροφής το
ντουί και το αφαιρείτε.


Τρ α β ά τ ε τον λαμπτήρα και τον αλλάζετε.
Γι α την επανατοποθέτηση, προβαίνετε στην
ίδια διαδικασία με αντίστροφη σειρά.

Αλλαγή λαμπτήρων φώτων
ημέρας




Αφαιρείτε το προστατευτικό κάλυμμα,
τραβώντας το έλασμα.


Αποσυνδέετε τη φίσα του λαμπτήρα.


Γυ ρ ί ζ ε τ ε κατά ένα τέταρτο της στροφής το
ντουί και το αφαιρείτε.


Τρ α β ά τ ε τον λαμπτήρα και τον αλλάζετε.
Γι α την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.

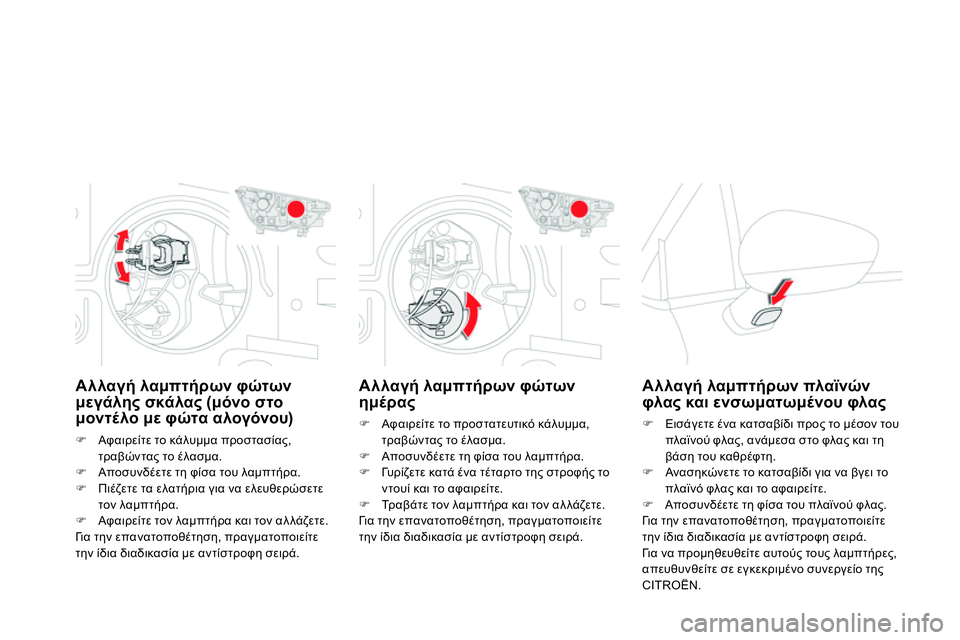

Αλλαγή λαμπτήρων φώτων
μεγάλης σκάλας (μόνο στο
μοντέλο με φώτα αλογόνου)




Αφαιρείτε το κάλυμμα προστασίας,
τραβώντας το έλασμα.


Αποσυνδέετε τη φίσα του λαμπτήρα.


Πιέζετε τα ελατήρια για να ελευθερώσετε
τον λαμπτήρα.


Αφαιρείτε τον λαμπτήρα και τον αλλάζετε.
Γι α την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.












Αλλαγή λαμπτήρων πλαϊνών
φλας και ενσωματωμένου φλας




Εισάγετε ένα κατσαβίδι προς το μέσον του
πλαϊνού φλας, ανάμεσα στο φλας και τη
βάση του καθρέφτη.


Ανασηκώνετε το κατσαβίδι για να βγει το
πλαϊνό φλας και το αφαιρείτε.


Αποσυνδέετε τη φίσα του πλαϊνού φλας.
Γι α την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.

Γι α να προμηθευθείτε αυτούς τους λαμπτήρες,
απευθυνθείτε σε εγκεκριμένο συνεργείο της
CITROËN.

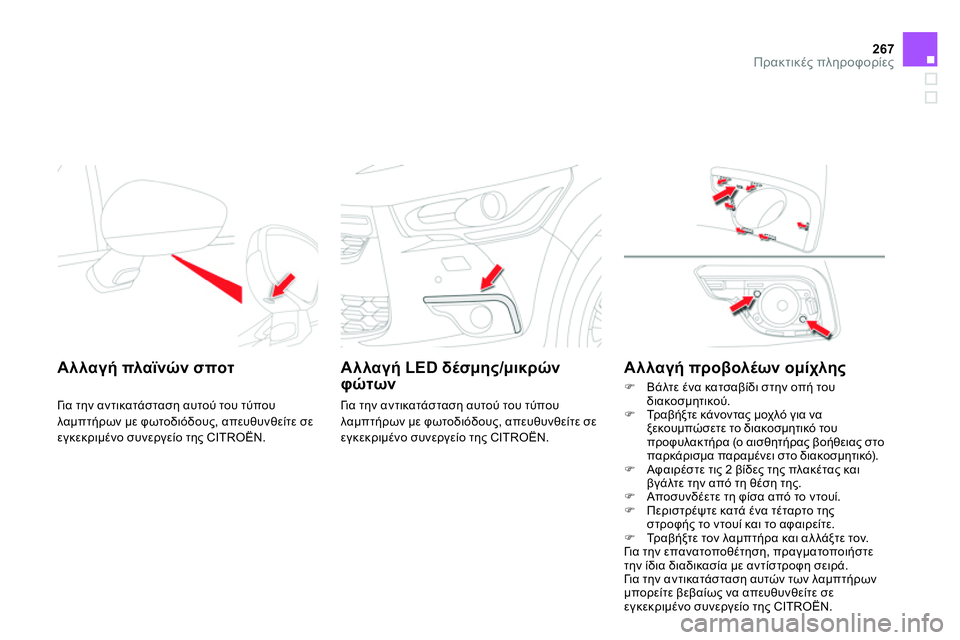

267Πρακτικές πληροφορίες








Αλλαγή πλαϊνών σποτ


Γι α την αντικατάσταση αυτού του τύπου
λαμπτήρων με φωτοδιόδους, απευθυνθείτε σε
εγκεκριμένο συνεργείο της CITROËN.



Αλλαγή LED δέσμης/μικρών
φώτων


Γι α την αντικατάσταση αυτού του τύπου
λαμπτήρων με φωτοδιόδους, απευθυνθείτε σε
εγκεκριμένο συνεργείο της CITROËN.








Αλλαγή προβολέων ομίχλης




Βάλτε ένα κατσαβίδι στην οπή του
διακοσμητικού.


Τρ α β ή ξ τ ε κάνοντας μοχλό για να
ξεκουμπώσετε το διακοσμητικό του
προφυλακτήρα (ο αισθητήρας βοήθειας στο
παρκάρισμα παραμένει στο διακοσμητικό).


Αφαιρέστε τις 2 βίδες της πλακέτας και
βγάλτε την από τη θέση της.


Αποσυνδέετε τη φίσα από το ντουί.


Περιστρέψτε
κατά ένα τέταρτο της
στροφής το ντουί και το αφαιρείτε.


Τρ α β ή ξ τ ε τον λαμπτήρα και αλλάξτε τον.
Γι α την επανατοποθέτηση, πραγματοποιήστε
την ίδια διαδικασία με αντίστροφη σειρά.
Γι α την αντικατάσταση αυτών των λαμπτήρων
μπορείτε βεβαίως να απευθυνθείτε σε
εγκεκριμένο συνεργείο της CITROËN.

1.
Φώτα φρένων (P 21/5 W).


2.
Φώτα θέσης (φωτοδίοδοι).


3.
Φλας (PY21W κίτρινο).


4.
Φώτα

όπισθεν (P21W).


5.
Φώτα ομίχλης (P21W).






























Πίσω φώτα

Οι λάμπες κίτρινου χρώματος όπως
των φλας, πρέπει να αντικαθίστανται
από λάμπες ίδιων χαρακτηριστικών και
ίδιου χρώματος.
Τα φώτα στην πόρτα πορτ-μπαγκάζ,
εκτός δέσμης led, έχουν ρόλο καθαρά
αισθητικό.


Αλλαγή φώτων stop, όπισθεν και φλας

Οι 3 αυτές λάμπες αλλάζονται από το έξω μέρος του χώρου αποσκευών:



ανοίξτε την πόρτα του χώρου αποσκευών,


ανασύρατε τη γρίλια πρόσβασης στην
αντίστοιχη πλευρική επένδυση,


ξεβιδώστε τα δύο παξιμάδια και κατόπιν
τελειώστε το ξεβίδωμα με το χέρι,


ξεκουμπώστε τη φίσα του φωτιστικού
σώματος,


βγάλτε με προσοχή το φωτιστικό σώμα
τραβώντας προς τα έξω,

αφαιρέστε το αφρώδες στεγανοποίησης,


απασφαλίστε τις δύο δευτερεύουσες
συνδέσεις,


παραμερίστε τα δύο ελάσματα και
αφαιρέστε το ντουί,


γυρίστε κατά 1/4 στροφής τη λάμπα και
αλλάξτε την.
Γι α την επανατοποθέτηση, προβείτε στην ίδια
διαδικασία με αντίστροφη σειρά.
Βάλτε το φωτιστικό σώμα στους οδηγούς του σε
ευθεία γραμμή προς τον άξονα του αυτοκινήτου.
Σφίξτε χωρίς να πιέσετε ιδιαίτερα, ώστε
να εξασφαλιστεί η στεγανότητα χωρίς να
καταστραφεί το φως.

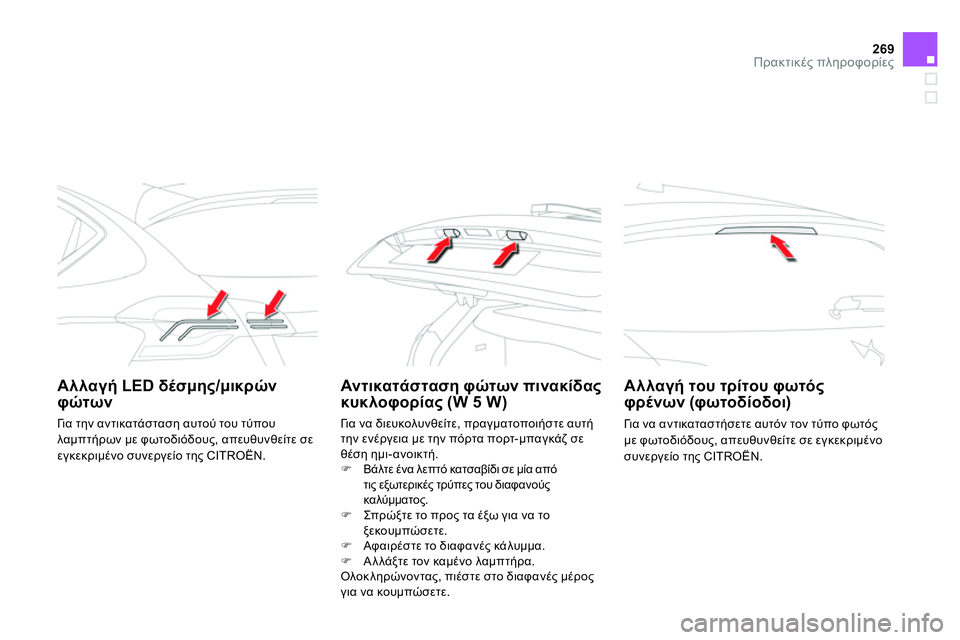

269Πρακτικές πληροφορίες



Αλλαγή LED δέσμης/μικρών
φώτων







Αν τικατάσ ταση φώτων πινακίδας
κυκλοφορίας (W 5 W)

Αλλαγή του τρίτου φωτός
φρένων (φωτοδίοδοι)

Γι α να αντικαταστήσετε αυτόν τον τύπο φωτός
με φωτοδιόδους, απευθυνθείτε σε εγκεκριμένο
συνεργείο της CITROËN.
Γι α την αντικατάσταση αυτού του τύπου
λαμπτήρων με φωτοδιόδους, απευθυνθείτε σε
εγκεκριμένο συνεργείο της CITROËN. Γι α να διευκολυνθείτε, πραγματοποιήστε αυτή
την ενέργεια με την πόρτα πορτ-μπαγκάζ σε
θέση ημι-ανοικτή.




Βάλτε ένα λεπτό κατσαβίδι σε μία από
τις εξωτερικές τρύπες του διαφανούς
καλύμματος.



Σπρ ώ ξτε το προς τα έξω για να το
ξεκουμπώσετε.


Αφαιρέστε το διαφανές κάλυμμα.


Αλλάξτε τον καμένο λαμπτήρα.
Ολοκ ληρώνον τας, πιέστε στο διαφανές μέρος
για να κουμπώσετε.

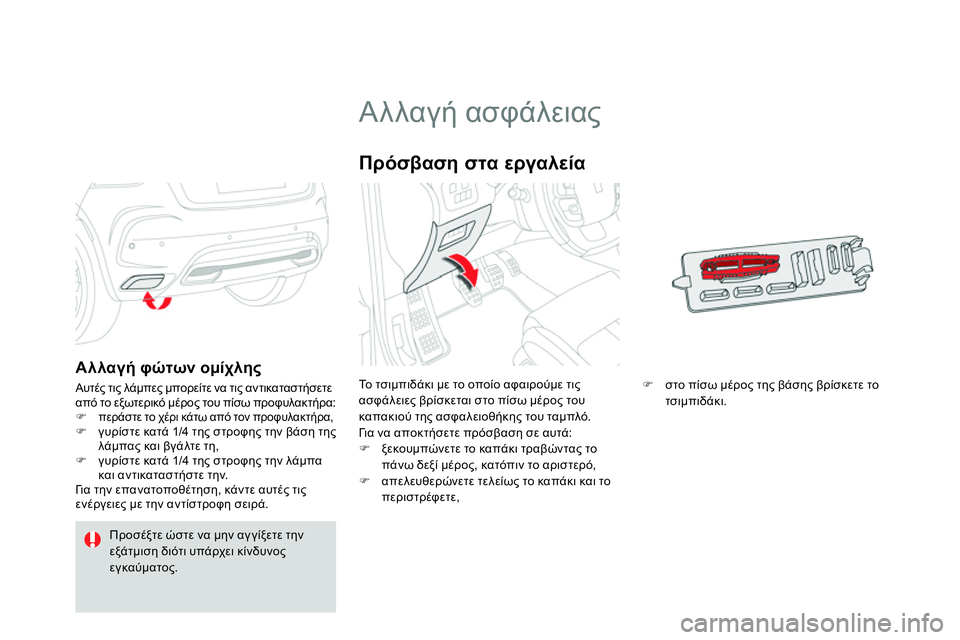

Αλλαγή ασφάλειας

Το τσιμπιδάκι με το οποίο αφαιρούμε τις
ασφάλειες βρίσκεται στο πίσω μέρος του
καπακιού της ασφαλειοθήκης του ταμπλό.
Γι α να αποκτήσετε πρόσβαση σε αυτά:



ξεκουμπώνετε το καπάκι τραβώντας το
πάνω δεξί μέρος, κατόπιν το αριστερό,


απελευθερώνετε τελείως το καπάκι και το
περιστρέφετε,


Πρόσβαση στα εργαλεία



στο πίσω μέρος της βάσης βρίσκετε το
τσιμπιδάκι.








Αλλαγή φώτων ομίχλης

Αυτές τις λάμπες μπορείτε να τις αντικαταστήσετε
από το εξωτερικό μέρος του πίσω προφυλακτήρα:




περάστε το χέρι κάτω από τον προφυλακτήρα,

γυρίστε κατά 1/4 της στροφης την βάση της
λάμπας και βγάλτε τη,


γυρίστε κατά 1/4 της στροφης την λάμπα
και αντικαταστήστε την.
Γι α την επανατοποθέτηση, κάντε αυτές τις
ενέργειες με την αντίστροφη σειρά.
Προσέξτε ώστε να μην αγγίξετε την
εξάτμιση διότι υπάρχει κίνδυνος
εγκαύματος.
