PRAKTISCHE INFORMATIE

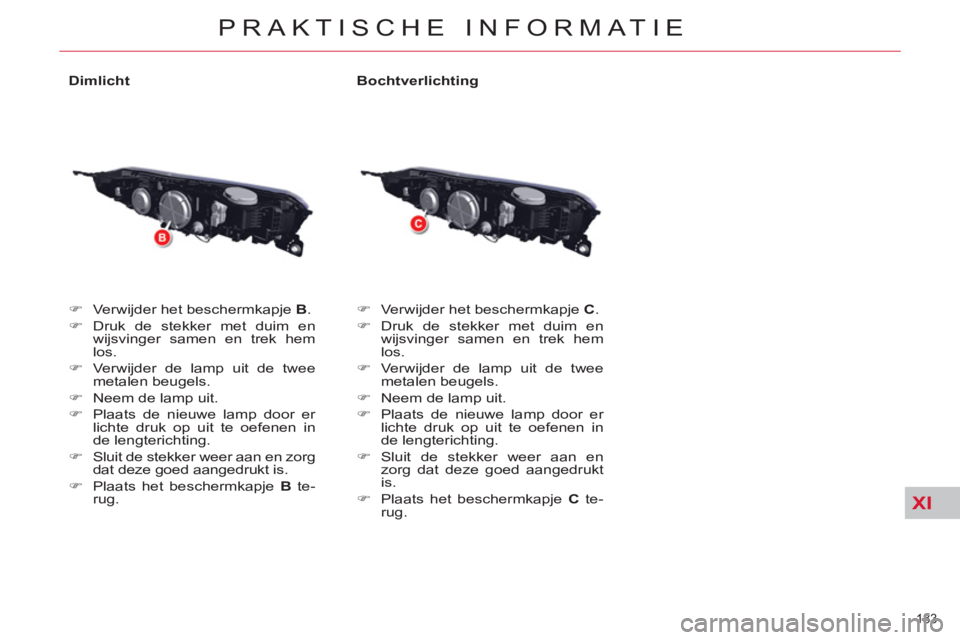

Dimlicht


)
Verwijder het beschermkapje B
.

)
Druk de stekker met duim en
wijsvinger samen en trek hem
los.

)
Verwijder de lamp uit de twee
metalen beugels.

)
Neem de lamp uit.

)
Plaats de nieuwe lamp door er
lichte druk op uit te oefenen in
de lengterichting.

)
Sluit de stekker weer aan en zorg
dat deze goed aangedrukt is.

)
Plaats het beschermkapje B
te-
rug.

Bochtverlichting


)
Verwijder het beschermkapje C
.

)
Druk de stekker met duim en
wijsvinger samen en trek hem
los.

)
Verwijder de lamp uit de twee
metalen beugels.

)
Neem de lamp uit.

)
Plaats de nieuwe lamp door er
lichte druk op uit te oefenen in
de lengterichting.

)
Sluit de stekker weer aan en
zorg dat deze goed aangedrukt
is.

)
Plaats het beschermkapje C
te-
rug.

XI
184
PRAKTISCHE INFORMATIE

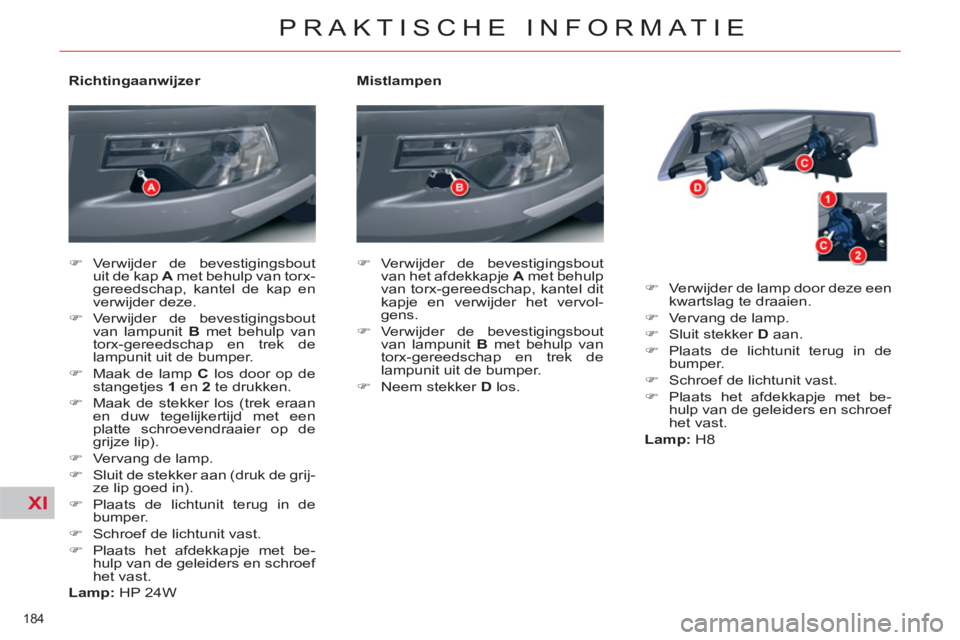

Mistlampen


)
Verwijder de bevestigingsbout
van het afdekkapje A
met behulp
van torx-gereedschap, kantel dit
kapje en verwijder het vervol-
gens.

)
Verwijder de bevestigingsbout
van lampunit B
met behulp van
torx-gereedschap en trek de
lampunit uit de bumper.

)
Neem stekker D
los.
)
Verwijder de lamp door deze een
kwartslag te draaien.

)
Vervang de lamp.

)
Sluit stekker D
aan.

)
Plaats de lichtunit terug in de
bumper.

)
Schroef de lichtunit vast.

)
Plaats het afdekkapje met be-
hulp van de geleiders en schroef
het vast.

Lamp:
H8
Richtingaanwijzer


)
Verwijder de bevestigingsbout
uit de kap A
met behulp van torx-
gereedschap, kantel de kap en
verwijder deze.

)
Verwijder de bevestigingsbout
van lampunit B
met behulp van
torx-gereedschap en trek de
lampunit uit de bumper.

)
Maak de lamp C
los door op de
stangetjes 1
en 2
te drukken.

)
Maak de stekker los (trek eraan
en duw tegelijkertijd met een
platte schroevendraaier op de
grijze lip).

)
Vervang de lamp.

)
Sluit de stekker aan (druk de grij-
ze lip goed in).

)
Plaats de lichtunit terug in de
bumper.

)
Schroef de lichtunit vast.

)
Plaats het afdekkapje met be-
hulp van de geleiders en schroef
het vast.

Lamp:
HP 24W

XI
185
PRAKTISCHE INFORMATIE
Het zijknipperlicht kan niet openge-
maakt worden.
Vervang het complete zijknipperlicht
als de lamp defect is.
Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats.

Zijknipperlicht
























Verlichting achter (Sedan)

Ga na welke lamp defect is.


1.
Rem- en parkeerlichten:

P 21 W / 5 W

2.
Parkeerlichten:
R 5 W

3.
Achteruitrijlamp:
H 21 W

4.
Mistachterlichten:
H 21 W

5.
Richtingaanwijzers:
PY 21 W

)
Open de achterklep.

)
Verwijder, met een platte schroe-
vendraaier, de 3 klemmen waar-
mee de bekleding bij het achter-
licht bevestigd is.

)
Verwijder gedeeltelijk de bekle-
ding F
.

)
Neem de stekker G
los.

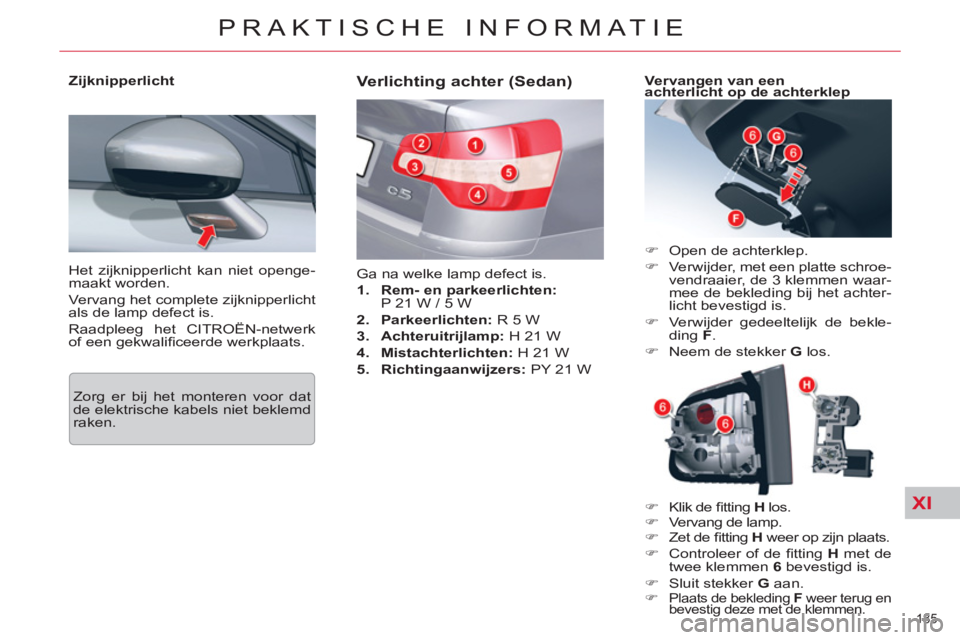

Vervangen van een
achterlicht op de achterklep

)
Klik de fi tting H
los.

)
Vervang de lamp.

)
Zet de fi tting H
weer op zijn plaats.

)
Controleer of de fi tting H
met de
twee klemmen 6
bevestigd is.

)
Sluit stekker G
aan.


)
Plaats de bekleding F
weer terug en
bevestig deze met de klemmen.





Zorg er bij het monteren voor dat
de elektrische kabels niet beklemd
raken.

XI
186
PRAKTISCHE INFORMATIE

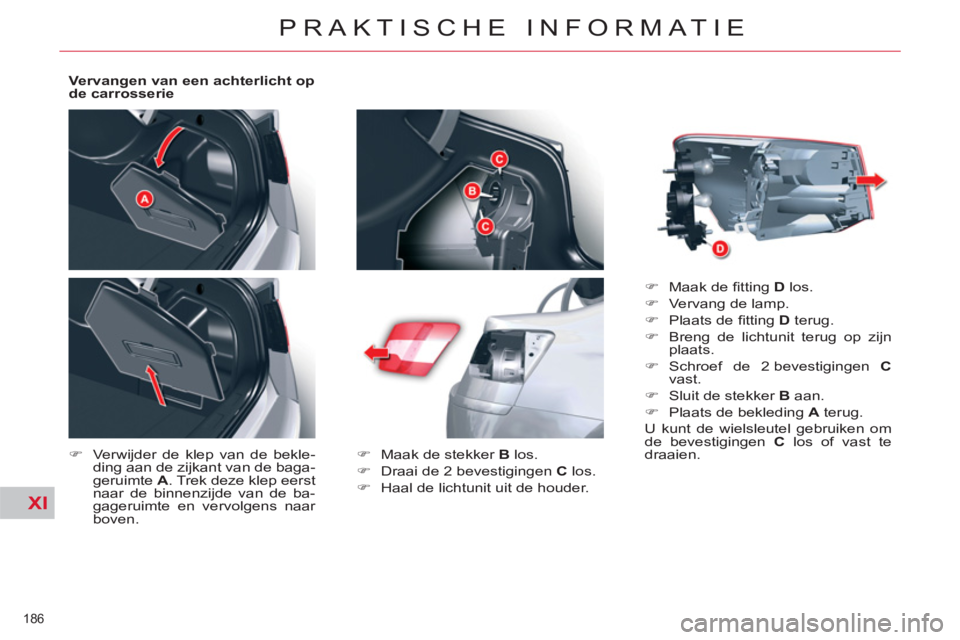

Vervangen van een achterlicht op
de carrosserie


)
Verwijder de klep van de bekle-
ding aan de zijkant van de baga-
geruimte A
. Trek deze klep eerst
naar de binnenzijde van de ba-
gageruimte en vervolgens naar
boven.
)
Maak de stekker B
los.

)
Draai de 2 bevestigingen C
los.

)
Haal de lichtunit uit de houder.
)
Maak de fi tting D
los.

)
Vervang de lamp.

)
Plaats de fi tting D
terug.

)
Breng de lichtunit terug op zijn
plaats.

)
Schroef de 2 bevestigingen C

vast.

)
Sluit de stekker B
aan.

)
Plaats de bekleding A
terug.
U kunt de wielsleutel gebruiken om
de bevestigingen C
los of vast te
draaien.

XI
187
PRAKTISCHE INFORMATIE

Vervangen van een achterlicht op
de achterklep


)
Open de achterklep.

)
Verwijder met een platte schroe-
vendraaier de kunststof afdek-
king F
.

)
Neem de stekker G
los.

)
Draai de bevestigingmoer H
los.

)
Verwijder het achterlicht uit de
behuizing.

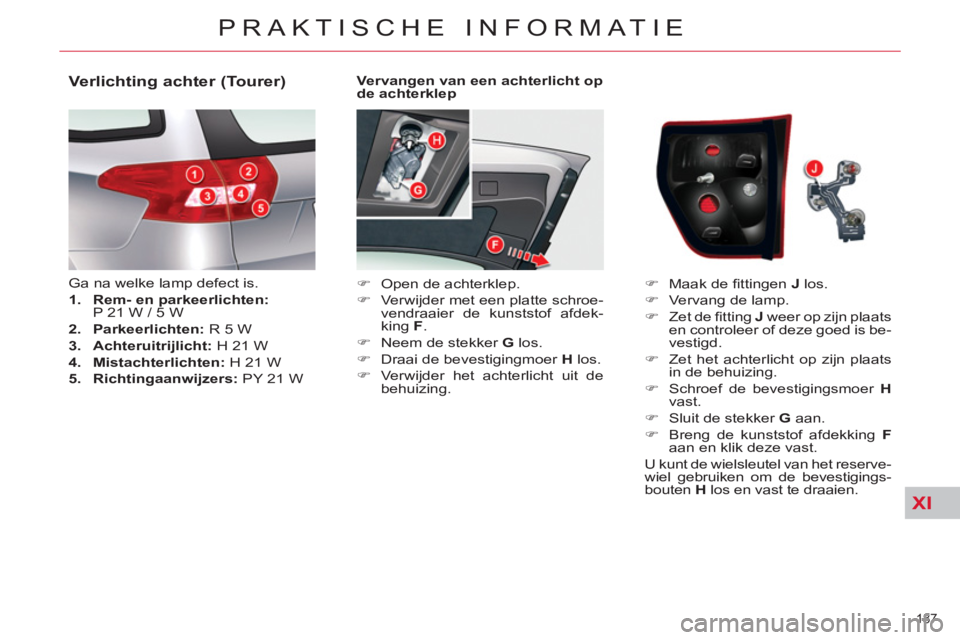

Verlichting achter (Tourer)

Ga na welke lamp defect is.


1.
Rem- en parkeerlichten:

P 21 W / 5 W

2.
Parkeerlichten:
R 5 W

3.
Achteruitrijlicht:
H 21 W

4.
Mistachterlichten:
H 21 W

5.
Richtingaanwijzers:
PY 21 W
)
Maak de fi ttingen J
los.

)
Vervang de lamp.

)
Zet de fi tting J
weer op zijn plaats
en controleer of deze goed is be-
vestigd.

)
Zet het achterlicht op zijn plaats
in de behuizing.

)
Schroef de bevestigingsmoer H

vast.

)
Sluit de stekker G
aan.

)
Breng de kunststof afdekking F

aan en klik deze vast.
U kunt de wielsleutel van het reserve-
wiel gebruiken om de bevestigings-
bouten H
los en vast te draaien.

XI
188
PRAKTISCHE INFORMATIE

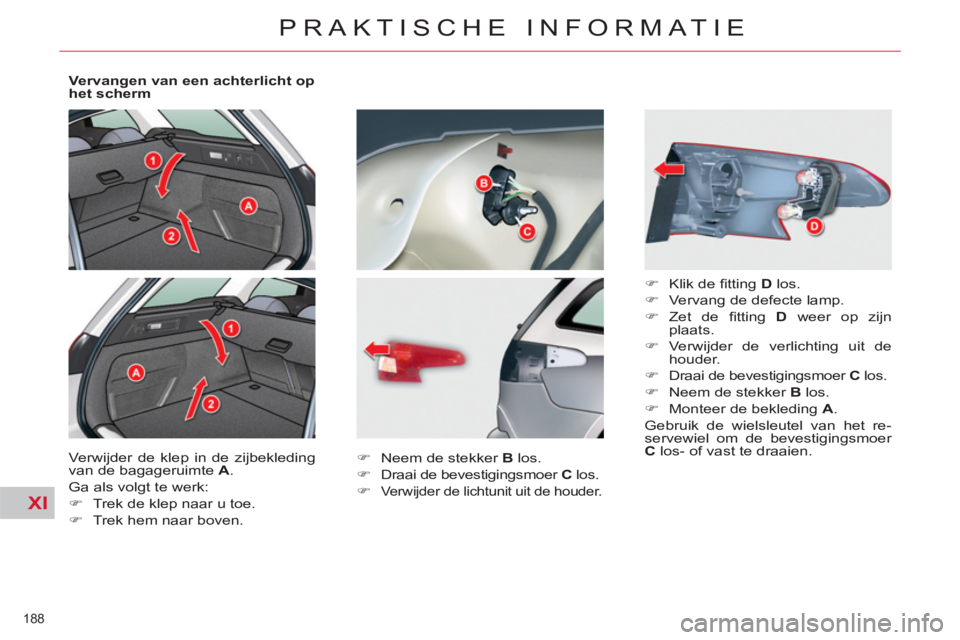

Vervangen van een achterlicht op
het scherm
Verwijder de klep in de zijbekleding
van de bagageruimte A
.
Ga als volgt te werk:


)
Trek de klep naar u toe.

)
Trek hem naar boven.
)
Neem de stekker B
los.

)
Draai de bevestigingsmoer C
los.

)

Verwijder de lichtunit uit de houder.


)
Klik de fi tting D
los.

)
Vervang de defecte lamp.

)
Zet de fi tting D
weer op zijn
plaats.

)
Verwijder de verlichting uit de
houder.

)
Draai de bevestigingsmoer C
los.

)
Neem de stekker B
los.

)
Monteer de bekleding A
.
Gebruik de wielsleutel van het re-
servewiel om de bevestigingsmoer
C
los- of vast te draaien.

XI
189
PRAKTISCHE INFORMATIE







Vervangen van de
kentekenplaatverlichting (W5W)


)
Steek een kleine schroeven-
draaier in een van de buitenste
openingen van het lampglas.

)
Duw de schroevendraaier naar
buiten om het lampglas los te
maken.

Lamp derde remlicht vervangen
(LED's)
Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats
om dit type LED-verlichting te ver-
vangen.

)
Verwijder het lampglas.

)
Vervang de defecte lamp.

XI
190
PRAKTISCHE INFORMATIE











Lampen vervangen in het
interieur

Plafondlampjes



)
Wip het glaasje van de plafonnier los
om de lamp te kunnen bereiken.


Lamp:
W 5W

Leeslampje achter (Tourer)


)
Wip het glaasje van het leeslampje
los om de lamp te kunnen bereiken.


Lamp:
W 5W
Leeslampje


)
Wip het glaasje los.


)
Verwijder, indien nodig, om bij de
lamp te kunnen komen het schot
van het desbetreffende leeslampje.



Bagageruimteverlichting


)
Wip het glaasje los. Gebruik een
W 5W-lamp.


Dorpelverlichting


)
Wip het glaasje los. Gebruik een
W 5W-lamp.

Beenruimteverlichting


)
Wip het glaasje los. Gebruik een
W 5 W-lamp.


Dashboardkastje


)
Wip het glaasje los. Gebruik een
W 5W-lamp.
