AVLASTNINGSFUNKTION
System som styr användningen av vis-
sa funktioner i förhållande till laddnings-
nivån i batteriet.
När bilen körs kopplas vid behov vissa
funktioner bort, som t.ex. luftkonditio-
neringen, uppvärmningen av bakrutan
osv.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen
tillåter detta.
ENERGISPARLÄGE
System som bestämmer hur länge
vissa funktioner får vara igång, för att
batteriet alltid ska ha en tillräckligt god
laddning.
När motorn har stängts av kan du un-
der en sammanlagd tid om högst trettio
minuter använda olika funktioner som
t.ex. bilradio, vindrutetorkare, halvljus,
taklampor...
Aktivering av energisparläge
När den här tiden har förflutit visas ett
meddelande om att bilen ställer sig i en-
ergisparläge på displayen och de aktive-
rade funktionerna ställs i standbyläge.Om ett telefonsamtal påbörjas
i samma ögonblick kommer det
att avbrytas efter 10
minuter.
Om batteriet blir urladdat går det
inte att starta motorn (se mot-
svarande punkt).
Avaktivering av energisparläge
Dessa funktioner återaktiveras automa-
tiskt nästa gång bilen används.
F
Om
du omedelbart vill fortsätta an-
vända funktionerna kan du starta
motorn och låta den vara i gång i
några ögonblick.
Du förfogar då över en tid som är dubbelt
så lång som motorn har varit igång, men
minst fem och högst trettio minuter.
Den här tiden kan förkortas kraf-
tigt om batteriet är dåligt laddat.
BYTE AV T ORKARBLAD
Före demontering av ett
torkarblad fram
F Torkararmarna placeras mitt på
vindrutan om du manövrerar torkar-
spaken inom en minut efter att tänd-
ningen stängts av.
Demontering
F Lyft upp motsvarande arm.
F

Snäpp
loss torkarbladet och ta bort
det.
Montering
F Montera det motsvarande nya bla-
det och snäpp fast det.
F

Fäll varsamt ned armen.
Efter återmontering av ett
torkarblad fram
F Slå på tändningen.
F
Manövrera
torkarspaken på nytt för
placering av torkarbladen i viloläge.
PRAKTISK INFORMATION

1111
216
C4-2_sv_Chap11_info-pratique_ed01-2014

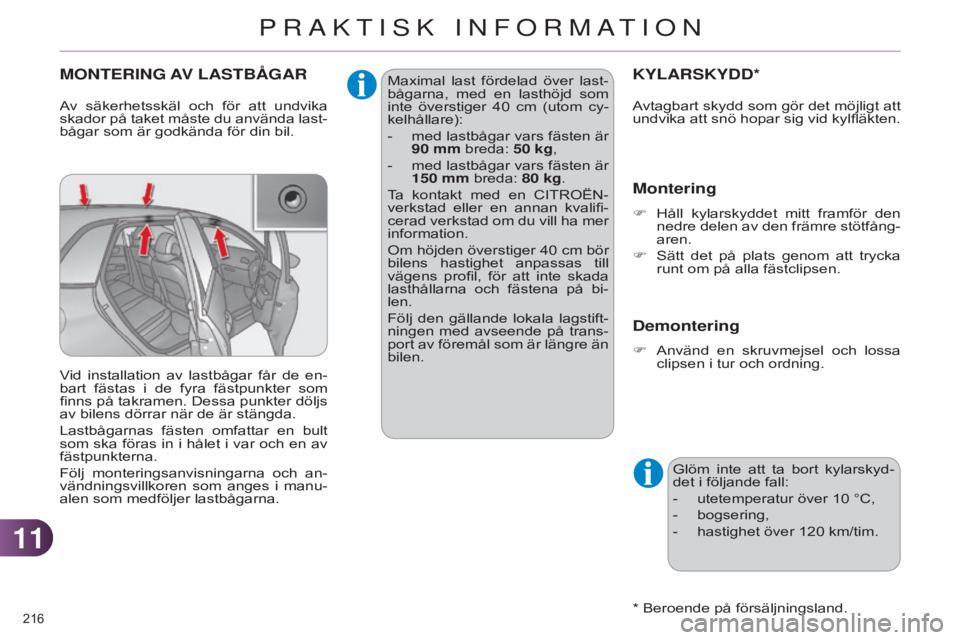

KYLARSKYDD*
* Beroende på försäljningsland.
Montering
F Håll kylarskyddet mitt framför den nedre delen av den främre stötfång-
aren.
F

Sätt
det på plats genom att trycka
runt om på alla fästclipsen.
Demontering
F Använd en skruvmejsel och lossa
clipsen i tur och ordning.
Glöm inte att ta bort kylarskyd-
det i följande fall:
-

utetemperatur över 10
°C,
-

bogsering,
-


hastighet över 120
km/tim.
Avtagbart skydd som gör det möjligt att
undvika att snö hopar sig vid kylfläkten.
MONTERING AV LASTB
å GAR
Av säkerhetsskäl och för att undvika
skador på taket måste du använda last-
bågar som är godkända för din bil.
Vid installation av lastbågar får de en-
bart fästas i de fyra fästpunkter som
finns på takramen. Dessa punkter döljs
av bilens dörrar när de är stängda.
Lastbågarnas fästen omfattar en bult
som ska föras in i hålet i var och en av
fästpunkterna.
Följ monteringsanvisningarna och an-
vändningsvillkoren som anges i manu-
alen som medföljer lastbågarna. Maximal last fördelad över last-
bågarna, med en lasthöjd som
inte överstiger 40
cm (utom cy-
kelhållare):
-

med
lastbågar vars fästen är
90
mm breda: 50 kg,
-

med
lastbågar vars fästen är
150
mm breda: 80 kg.
Ta kontakt med en CITROËN-
verkstad eller en annan kvalifi-
cerad verkstad om du vill ha mer
information.
Om höjden överstiger 40

cm
bör
bilens hastighet anpassas till
vägens profil, för att inte skada
lasthållarna och fästena på bi-
len.
Följ den gällande lokala lagstift-
ningen med avseende på trans-
port av föremål som är längre än
bilen.
PRAKTISK INFORMATION

1111
217
C4-2_sv_Chap11_info-pratique_ed01-2014
BOGSERA BILEN
Tillvägagångssätt för att bogsera din bil
eller en annan bil med en bogserings-
ögla.
Bogseringsöglan har placerats under
mattan i bagageutrymmet.
Den tas fram så här:
F

öppna bagageluckan,
F


lyft upp golvet,
F


bibehåll
läget med kroken som finns
på hyllfästet,
F

ta ut bogseringsöglan ur lådan.
Ta fram verktygen Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen som bogseras och måste ha ett
giltigt körkort med sig.
Vid bogsering med bilen stående på fyra hjul måste alltid en godkänd drag-
stång användas. Linor och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styr-
servo.
I följande fall måste du anlita en professionell bärgare:
-

om bilen har fått motorstopp på motorväg eller motortrafikled,
-


fyrhjulsdrivna fordon,
-


om
det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller
lossa parkeringsbromsen,
-

bogsering med bara två hjul på marken,
-


om du inte har en godkänd dragstång etc.
PRAKTISK INFORMATION

1111
218
C4-2_sv_Chap11_info-pratique_ed01-2014
F Ta loss locket i den främre stöt-fångaren genom att trycka på dess
undre del.
F

Skruva fast bogseringsöglan helt.
F


Montera bogserstången.
Bogsering av bilen
F Placera växelspaken i neu-
tralläge (läge N i bilar med
en elstyrd manuell växellåda
eller automatlåda).
Om

man inte tar hänsyn till
denna regel kan det leda till
att vissa komponenter (broms-
system, växellåda etc.) skadas
och att bromsservot är verk-
ningslöst då motorn startas på
nytt.
F

T
a loss locket i den bakre stötfånga-
ren genom att trycka på dess undre
del.
F

Skruva fast bogseringsöglan helt.
F


Montera bogserstången.
F


Tänd
varningsljusen på båda bi-
larna.
F

Starta
försiktigt och kör långsamt en
kort sträcka.
Bogsering av annat fordon
F Lossa rattlåset genom att vrida på tändningsnyckeln ett hack och los-
sa parkeringsbromsen.
F

Tänd
varningsljusen på båda bi-
larna.
F

Starta
försiktigt och kör långsamt en
kort sträcka.
PRAKTISK INFORMATION

1111
219
C4-2_sv_Chap11_info-pratique_ed01-2014
DRAGKROK
När det gäller dragkrokar och
tillhörande elsatser rekommen-
derar vi dels att du använder
originaldelar från CITROËN,
som har testats och godkänts för
just din bil, dels att du låter en
CITROËN-verkstad eller en an-
nan kvalificerad verkstad utföra
monteringen.
Monteras dragkroken av nå-
gon annan än en CITROËN-
verkstad, måste monteringen
ovillkorligen ske efter tillverka-
rens rekommendationer.
Din bil är främst avsedd för transport av
personer och bagage, men kan även
användas för att dra en släpvagn.
När en släpvagn är kopplad till bilen
utsätts den för stora påfrestningar och
föraren måste därför vara extra upp-
märksam.
Råd vid körning
Lastfördelning
F

Fördela
lasten jämnt över släpet,
med de tyngsta föremålen närmast
axeln. Kultrycket ska ligga nära det
högsta tillåtna värdet, men får inte
överskrida detta.
Luftens densitet minskar med höjden
över havet och så även motorns pre-
standa. Den maximalt tillåtna släp-
vagnsvikten ska minskas med 10

%
för
varje extra 1
000 meter över havet.
Sidovindar
F

Tänk
på att bilen blir känsligare för
sidovindar.
Kylarvätskans temperatur
Vid körning med släp i backe höjs kyl-
vätsketemperaturen.
Fläkten styrs elektriskt och avkylnings-
förmågan beror därför inte på motorns
varvtal.
F

Minska
motorns varvtal genom att
sänka hastigheten. Högsta tillåtna släpvagnsvikt vid lång-
varig körning i uppförsbacke beror på
lutningsgrad och utetemperatur.
Var alltid uppmärksam på kylvätske-
temperaturen.
F

Om
en varningslampa och
STOP-lampan tänds, ska
du stanna bilen och stänga
av motorn så fort som möj-
ligt.
Bromsar
Vid körning med släp förlängs broms-
sträckan.
För att begränsa upphettningen av
bromsarna, exempelvis vid körning
nedför branta bergsvägar, rekommen-
derar vi att du använder motorbromsen.
Däck
F

Kontrollera
att bilens och släpvag-
nens däcktryck överensstämmer
med de tryck som rekommenderas
av tillverkaren.
Belysning
F

Kontrollera
de elektriska ljussigna-
lerna på släpvagnen.
I avsnittet Tekniska data lämnas uppgif-
ter om bil- och släpvagnsvikter.
Parkeringssensorerna bak
kopplas bort automatiskt när en
originaldragkrok från CITROËN
används.
PRAKTISK INFORMATION

1111
220
C4-2_sv_Chap11_info-pratique_ed01-2014
FÖRINSTALLERAD AUDIO-UTRUSTNING
Din bil är förberedd med följande audio-
utrustningar:
-
en
antenn med dubbelfunktion baktill
på taket,
-

en koaxialkabel,
-


ett enkelt störningsfilter
,
-

matningskablar
till högtalarna i
framdörrarna och till diskanthögta-
larna i instrumentbrädan,
-

kablar till högtalarna i bakdörrarna,
-


två 8-poliga kontaktstycken. Vänd

dig till din CITROËN-
verkstad eller en annan kvalifice-
rad verkstad innan du installerar
en bilradio eller högtalare i bilen,
för att skaffa den elsats som
krävs.
Använd aldrig en annan kabel
för att ansluta (+) till bilradion
(risk för urladdning av batteriet).
Montering av bilradio
Bilradion monteras i stället för för-
varingsfacket som sitter ovanför
frontpanelen till värmesystemet/luftkon-
ditioneringen.
F

Knäpp
loss förvaringsfacket på
ömse sidor med hjälp av en skruv-
mejsel och dra sedan ut det.
Där hittar du antennens koaxialkabel
och två 8-poliga kontaktstycken.
Följ därefter instruktionerna i bruksan-
visningen som följer med din bilradio.
Montering av högtalare
Det går att montera:
-
högtalare
med 165 mm diameter i
framdörrarna,
-

högtalare
med 130 mm diameter i
bakdörrarna,
-

diskanthögtalare
med 22,5 mm dia-
meter i instrumentbrädans överdel.
Anslutning av kontakter
8-poligt kontaktstycke (A)
A1: -
A2: -
A3: -
A4: -
A5: -
A6: (+)
Tändningsplus

(i detta fall fung-
erar bilradion endast med tänd-
ningen påslagen)
A7: (+) Permanentplus
A8: Jord
8-poligt kontaktstycke (B)
B1: (+) Högtalare höger bak
B2: (-) Högtalare höger bak
B3: (+)

Höger
högtalare bak och dis-
kanthögtalare
B4: (-)

Höger
högtalare fram och dis-
kanthögtalare
B5: (+)

Vänster
högtalare fram och dis-
kanthögtalare
B6: (-)

Vänster
högtalare fram och dis-
kanthögtalare
B7: (+) Vänster högtalare bak
B8: (-) Vänster högtalare bak
PRAKTISK INFORMATION

1111
221
C4-2_sv_Chap11_info-pratique_ed01-2014
TILLBEHÖR
I CITROËN-butikerna finns ett brett sor-
timent av tillbehör och reservdelar.
Dessa tillbehör och reservdelar är an-
passade till ditt fordon och omfattas av
CITROËNS garanti.
Ombyggnadssatser
Du kan införskaffa ombyggnadssatser
av "företagstyp" för att göra om en före-
tagsbil till en personbil och vice versa.
"Komfort":
vindavvisare på dörrar, sidogardiner,
gardin bak, kylbox, klädhängare på
nackstöd, läslampa, backspegel för
husvagn, farthållare, doftspridare och
doftpatroner, parkeringssensorer..."Transport":
skyddsmattor och bagagerumsmattor
med kant, lastnät, bagagehållare, last-
bågar, cykelhållare, skidhållare, tak-
boxar, dragkrokar, elsatser till dragkrok
etc.
"Stil":
växelspaksknoppar, fotstöd av alumini-
um, lättmetallfälgar, hjulsidor, kromade
backspegelkåpor, kromade dörrlister,
dekorlister till insteg, kromad list till bak-
lucka...
*

För
att undvika all risk för att peda-
lerna blockeras:
-

kontrollera
att mattan placeras
och sätts fast på rätt sätt,
-

lägg
aldrig flera mattor på varan-
dra.
"Säkerhet":
billarm, hyperfrekvensmodul, nivå-
sensor, spårsändare, bälteskuddar
och bilbarnstolar, alkomätare, första
hjälpen-sats, brandsläckare, varnings-
triangel, reflexväst, hundgaller, säker-
hetsbälten till husdjur, stöldskydd för
hjul, snökedjor, Autosock, sats med
dimstrålkastare...
"Skydd":
skyddsmattor*, överdragsklädslar som
är kompatibla med sidokrockkuddar,
instegsskydd, stänkskydd, skyddslister
till dörrar, skydd till stötfångare, sätesö-
verdrag för husdjur, skyddsöverdrag till
bilen...
Om en dragkrok och tillhö-
rande elsats monteras utanför
CITROËNS verkstadsnät, måste
den förberedda elektriska an-
slutningen användas och tillver-
karens föreskrifter följas.
PRAKTISK INFORMATION

1111
222
C4-2_sv_Chap11_info-pratique_ed01-2014
Installation av radiosändare
Före all eftermontering av radio-
sändare med utvändig antenn
på bilen, rekommenderar vi att
du vänder dig till din CITROËN-
handlare, som kan förse dig
med information om vilka spe-
cifikationer som måste uppfyllas
(frekvensband, maximal utef-
fekt, antennposition, specifika
installationsvillkor) av de sända-
re som kan monteras, i enlighet
med direktivet för elektromag-
netisk kompabilitet för fordon
(2004/104/EG).Beroende på lagstiftningen i lan-
det kan det vara obligatoriskt
med viss säkerhetsutrustning:
reflexväst, varningstriangel, alko-
testare, reservlampor, reservsäk-
ringar, brandsläckare, första
hjälpen-sats, stänkskydd baktill
på bilen etc.
Montering av elektriska utrust-
ningar eller tillbehör som inte re-
kommenderas av CITROËN kan
medföra fel på fordonets elsys-
tem och för hög elförbrukning.
Ta kontakt med en CITROËN-
handlare för att ta reda på vilka
utrustningar eller tillbehör som
är godkända.
"Multimedia":
bilradio, rattreglage till bilradio, hög-
talare, HiFi-modul, handsfree med
Bluetooth, mobila navigatorer, halvinte-
grerade hållare till mobila navigatorer,
CD med kartuppdatering, trafikvar-
ningssystem, mobil videoskärm, mo-
bil videohållare, eluttag 230V/50Hz,
elnätsadapter 230V/12V, Iphone
®-
kompatibel mobiltelefonladdare, hållare
för telefon/smartphone, trådlöst nätverk
(WiFi on board)... Hos din CITROËN-handlare kan du
även införskaffa rengörings- och un-
derhållsprodukter (för in- och utvändigt
bruk) - bland annat våra miljöprodukter
i serien "TECHNATURE" - vätskor som
behövs för påfyllning (spolarvätska
etc.), bättringspennor och sprayburkar
som exakt passar färgen på din bil, på-
fyllningar (patron till satsen för proviso-
riska däckreparationer ...) etc.
PRAKTISK INFORMATION
