Page 193 of 334
191
E3_sl_Chap09_info_pratiques_ed01-2014

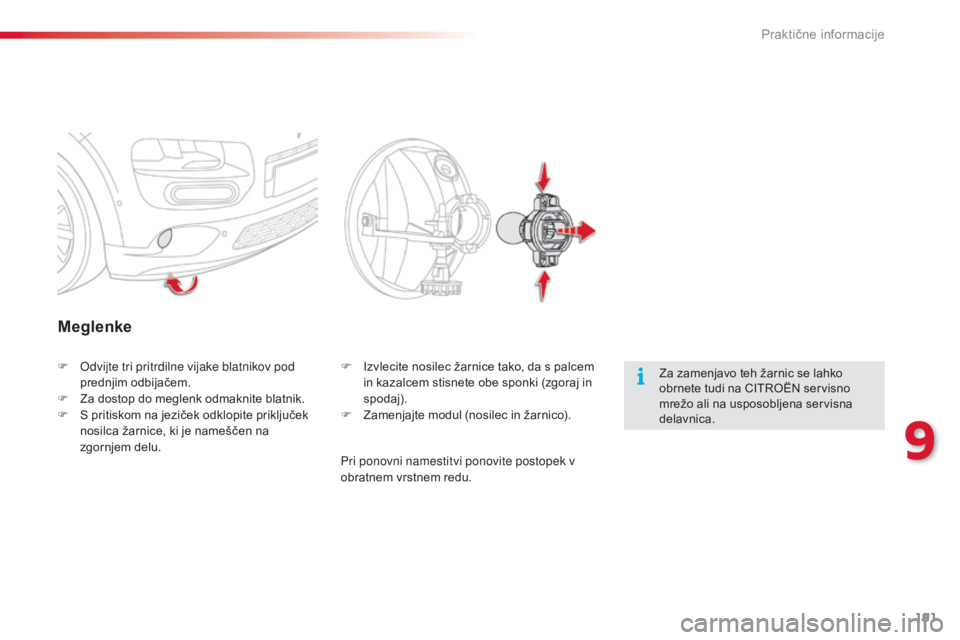

Meglenke
Za zamenjavo teh žarnic se lahko
obrnete tudi na CITROËN servisno
mrežo ali na usposobljena servisna
delavnica.
F
O
dvijte tri pritrdilne vijake blatnikov pod
prednjim odbijačem.
F
Z
a dostop do meglenk odmaknite blatnik.
F
S p
ritiskom na jeziček odklopite priključek
nosilca žarnice, ki je nameščen na
zgornjem delu. F
I
zvlecite nosilec žarnice tako, da s palcem
in kazalcem stisnete obe sponki (zgoraj in
spodaj).
F
Z
amenjajte modul (nosilec in žarnico).
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
9
Praktične informacije
Page 194 of 334
192
E3_sl_Chap09_info_pratiques_ed01-2014

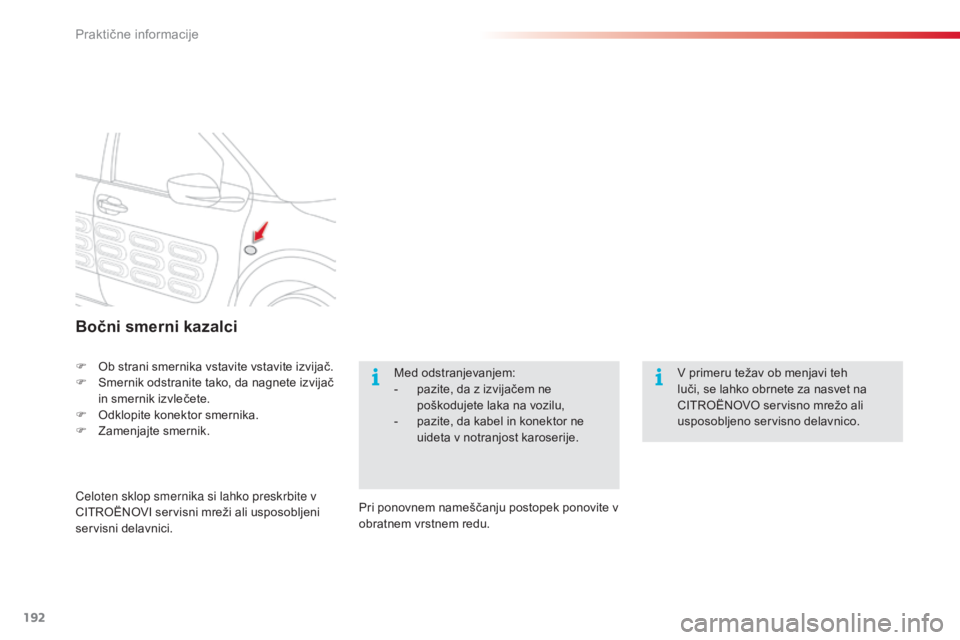

Bočni smerni kazalci
F Ob strani smernika vstavite vstavite izvijač.
F S mernik odstranite tako, da nagnete izvijač
in smernik izvlečete.
F
O
dklopite konektor smernika.
F
Z
amenjajte smernik.
Celoten sklop smernika si lahko preskrbite v
CITROËNOVI servisni mreži ali usposobljeni
servisni delavnici. Pri ponovnem nameščanju postopek ponovite v
obratnem vrstnem redu.Med odstranjevanjem:
-
p
azite, da z izvijačem ne
poškodujete laka na vozilu,
-
p
azite, da kabel in konektor ne
uideta v notranjost karoserije. V primeru težav ob menjavi teh
luči, se lahko obrnete za nasvet na
CITROËNOVO servisno mrežo ali
usposobljeno servisno delavnico.
Praktične informacije
Page 195 of 334

193
E3_sl_Chap09_info_pratiques_ed01-2014

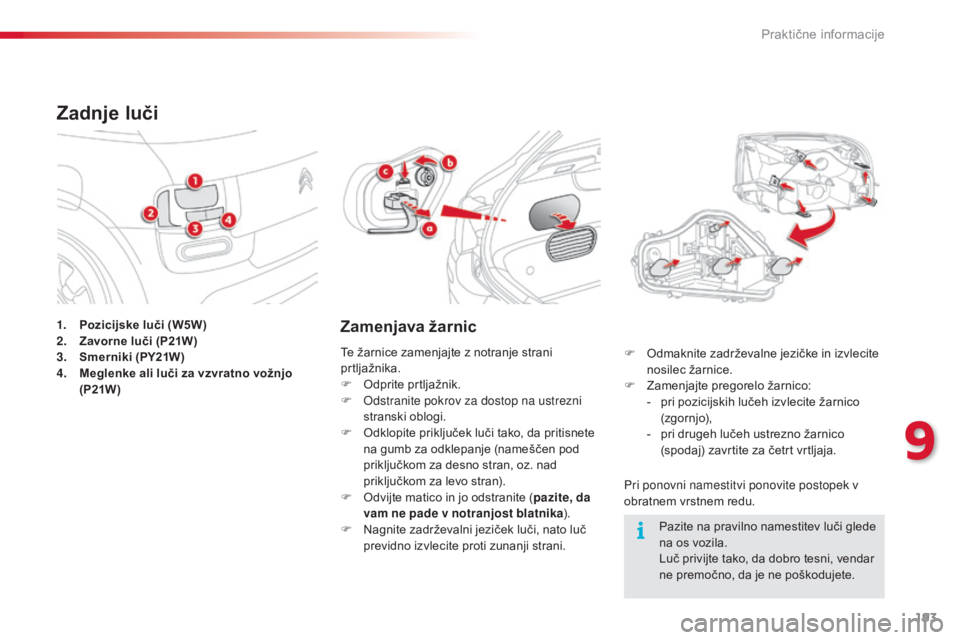

1. Pozicijske luči (W5W)
2. Zavorne luči (P21W)
3.
S
merniki (PY21W)
4.
M
eglenke ali luči za vzvratno vožnjo
(P21W )
Zadnje luči
Zamenjava žarnic
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu. F
O
dmaknite zadrževalne jezičke in izvlecite
nosilec žarnice.
F
Z
amenjajte pregorelo žarnico:
-
p
ri pozicijskih lučeh izvlecite žarnico
(zgornjo),
-
p
ri drugeh lučeh ustrezno žarnico
(spodaj) zavrtite za četrt vrtljaja.
Te žarnice zamenjajte z notranje strani
prtljažnika.
F
O
dprite prtljažnik.
F
O
dstranite pokrov za dostop na ustrezni
stranski oblogi.
F
O
dklopite priključek luči tako, da pritisnete
na gumb za odklepanje (nameščen pod
priključkom za desno stran, oz. nad
priključkom za levo stran).
F
O
dvijte matico in jo odstranite ( pazite, da
vam ne pade v notranjost blatnika ).
F
N
agnite zadrževalni jeziček luči, nato luč
previdno izvlecite proti zunanji strani. Pazite na pravilno namestitev luči glede
na os vozila.
Luč privijte tako, da dobro tesni, vendar
ne premočno, da je ne poškodujete.
9
Praktične informacije
Page 196 of 334
194
E3_sl_Chap09_info_pratiques_ed01-2014

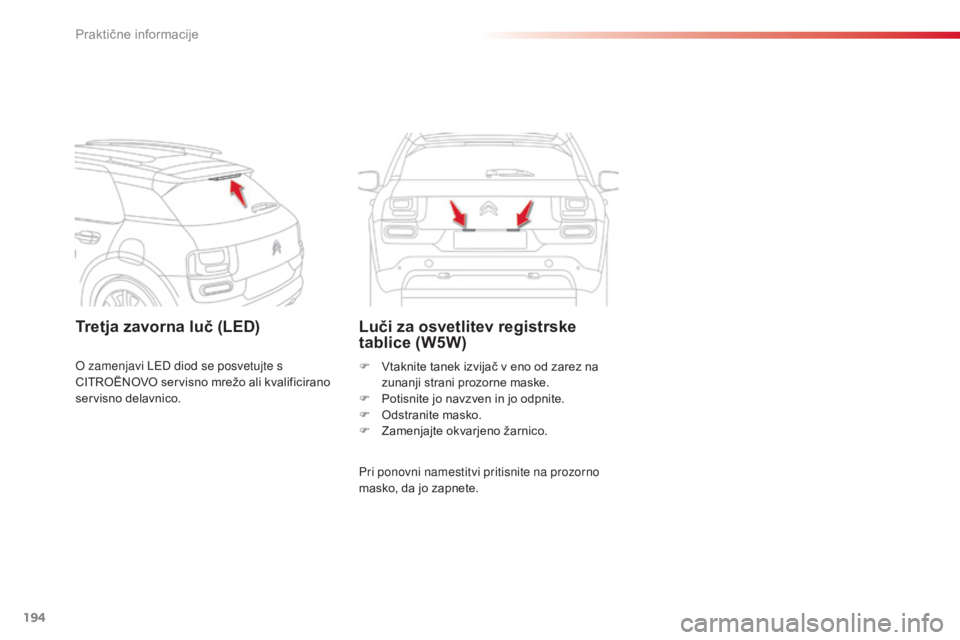

Tretja zavorna luč (LED)Luči za osvetlitev registrske
tablice (W5W)
Pri ponovni namestitvi pritisnite na prozorno
masko, da jo zapnete. F
V
taknite tanek izvijač v eno od zarez na
zunanji strani prozorne maske.
F
P
otisnite jo navzven in jo odpnite.
F
O
dstranite masko.
F
Z
amenjajte okvarjeno žarnico.
O zamenjavi LED diod se posvetujte s
CITROËNOVO servisno mrežo ali kvalificirano
servisno delavnico.
Praktične informacije
Page 197 of 334
195
E3_sl_Chap09_info_pratiques_ed01-2014
F S pomočjo tankega ploščatega izvijača odpnite obrobo stopne luči.
F
I
zvlecite pokvarjeno žarnico in jo
zamenjajte.
F
N
amestite obrobo stropne luči nazaj in jo
pravilno zapnite.
Stropna luč
z žarnico (W5W) Stopna luč
z LED diodo
Za zamenjavo svetlečih LED diod se obrnite
na CITROËNOVO servisno delavnico ali
kvalificirano servisno delavnico.
Prtljažni prostor (W5W)
F Odpnite ohišje, tako da potisnete podnožje
z zadnje strani.
F
I
zvlecite žarnico in jo zamenjajte.
F
O
hišje postavite nazaj na svoje mesto.

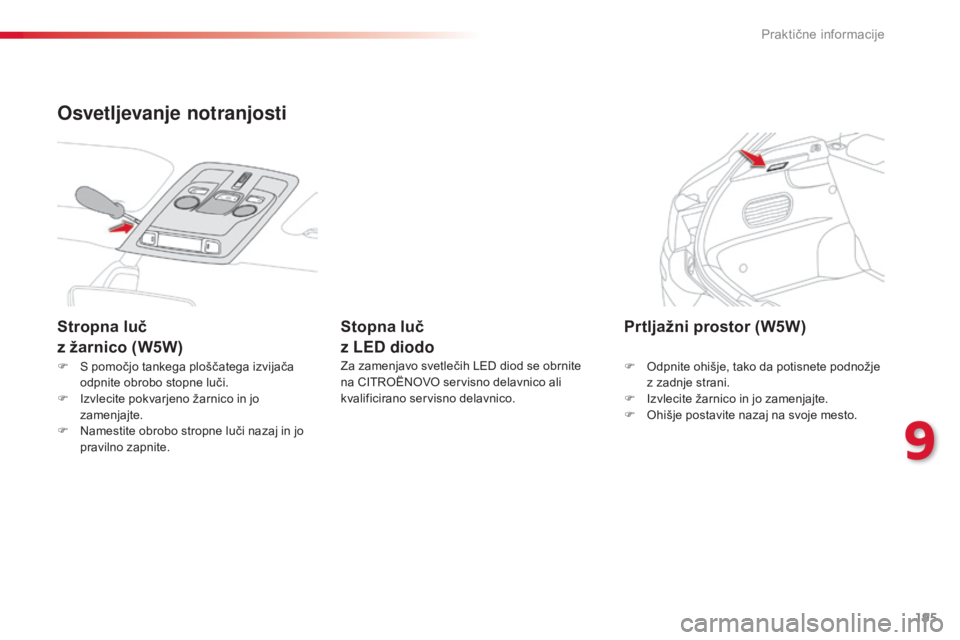

Osvetljevanje notranjosti
9
Praktične informacije
Page 198 of 334

196
E3_sl_Chap09_info_pratiques_ed01-2014
Pred zamenjavo varovalke morate ugotoviti:
F v zrok okvare in ga odpraviti
F
i
zklopiti vse električne porabnike
F
z
austaviti vozilo in izključiti kontakt
F
p
oiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh

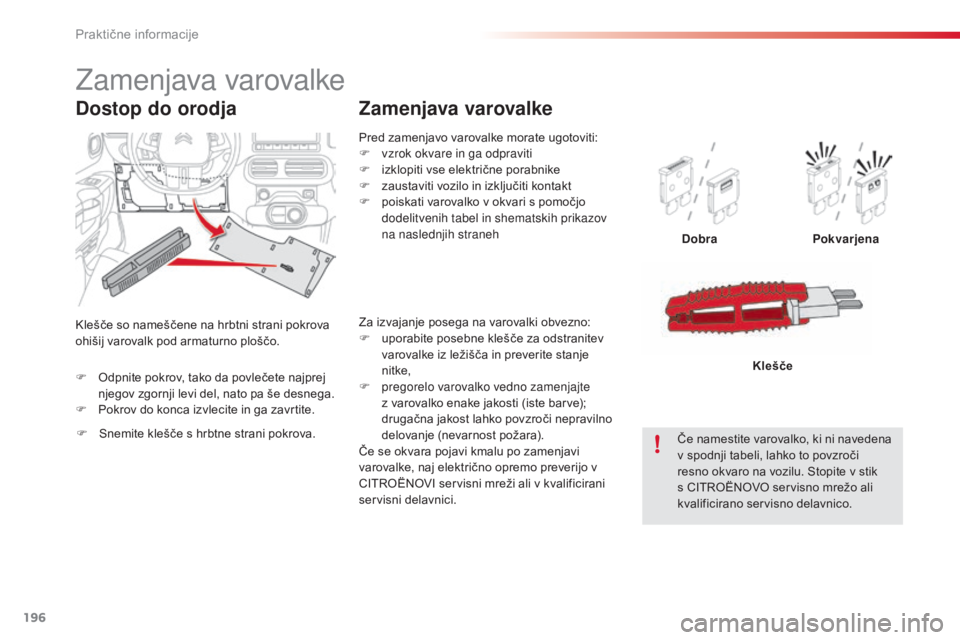

Zamenjava varovalke
Dobra Pokvarjena
Če namestite varovalko, ki ni navedena
v spodnji tabeli, lahko to povzroči
resno okvaro na vozilu. Stopite v stik
s CITROËNOVO servisno mrežo ali
kvalificirano servisno delavnico. Klešče
Zamenjava varovalke
Klešče so nameščene na hrbtni strani pokrova
ohišij varovalk pod armaturno ploščo.
Dostop do orodja
Za izvajanje posega na varovalki obvezno:
F
u porabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje
nitke,
F
p
regorelo varovalko vedno zamenjajte
z varovalko enake jakosti (iste barve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost požara).
Če se okvara pojavi kmalu po zamenjavi
varovalke, naj električno opremo preverijo v
CITROËNOVI servisni mreži ali v kvalificirani
servisni delavnici.
F
O
dpnite pokrov, tako da povlečete najprej
njegov zgornji levi del, nato pa še desnega.
F
P
okrov do konca izvlecite in ga zavrtite.
F
S
nemite klešče s hrbtne strani pokrova.
Praktične informacije
Page 199 of 334
197
E3_sl_Chap09_info_pratiques_ed01-2014
CITROËN zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil CITROËN, in ni bila vgrajena
po njegovih navodilih, kar še zlasti
velja za vse dodatno vgrajene naprave,
katerih tok presega 10 miliamperov.

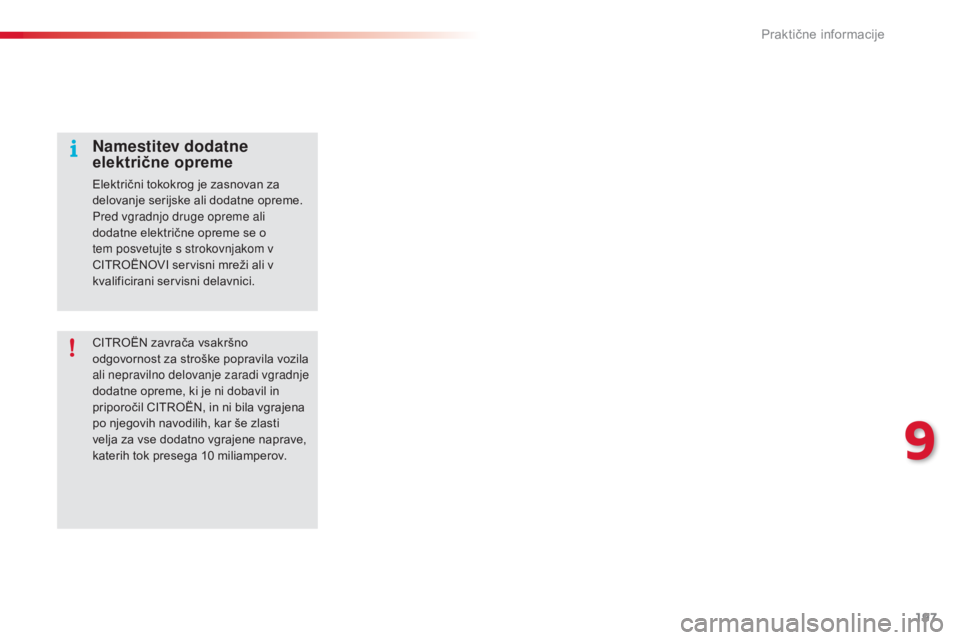

Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se o
tem posvetujte s strokovnjakom v
CITROËNOVI servisni mreži ali v
kvalificirani servisni delavnici.
9
Praktične informacije
Page 200 of 334

198
E3_sl_Chap09_info_pratiques_ed01-2014
Varovalke v armaturni plošči
Dvoje ohišij varovalk je nameščeno v spodnjem
delu armaturne plošče, pod volanom.Varovalka
št. Jakost
(A) Funkcije
F01 10Zavorni pedal (stikalo 2), Stop & Start
F02 5Nastavitev višine snopa žarometov, dodatno gretje (dizel),
pomoč pri parkiranju, diagnostična vtičnica, zunanje vzvratno
ogledalo (električno nastavljanje)
F03 10Črpalka za aditiv dizelskega goriva, električni servovolan, pedal
sklopke (stikalo)
F04 5Zaznavalo dežja in osvetljenosti
F06 10Zavorni pedal (stikalo 1), diagnostična vtičnica
F08 5Zgornji del volanskega droga s stikali ob volanu
F10 10Klic v sili, klic za pomoč na cesti
F12 5Stop & start, ABS, ESC
F13 5Pomoč pri parkiranju, kamera za vzvratno vožnjo
F14 15Robotizirani ročni menjalnik, upravljalna plošča (pod zaslonom
na dotik), klimatska naprava, zaslon na dotik
F16 1512-voltna vtičnica
F18 20Radio
Dostop do varovalk
F Odpnite pokrov tako, da najprej povlečete
njegov zgornji levi del, nato še desnega.
Levo ohišje z varovalkami
Praktične informacije
