Información práctica
175
Fusible N°IntensidadFunciones
F820 A Pantalla multifunción, autorradio, radionavegación
F
930 A Autorradio (accesorios), toma 12 V
F1
015 A Mandos en el volante
F1115 A
Antirrobo, toma de diagnosis
F12 15 A
Sensor de lluvia/luminosidad, ca
ja de ser vicio remolque
F1
35 A Contactor de freno principal, caja de ser vicio motor
F1415 A Calculador de ayuda al estacionamiento, pantalla de los
testigos de cinturones, calculador de airbag, cuadro de a bordo,
aire acondicionado, USB Box
F1
530 A Cierre
F1
6- No utilizado
F1740 A Desempañado de la luneta y retrovisores exteriores
S
H- Shunt PARQUE

Información práctica
176

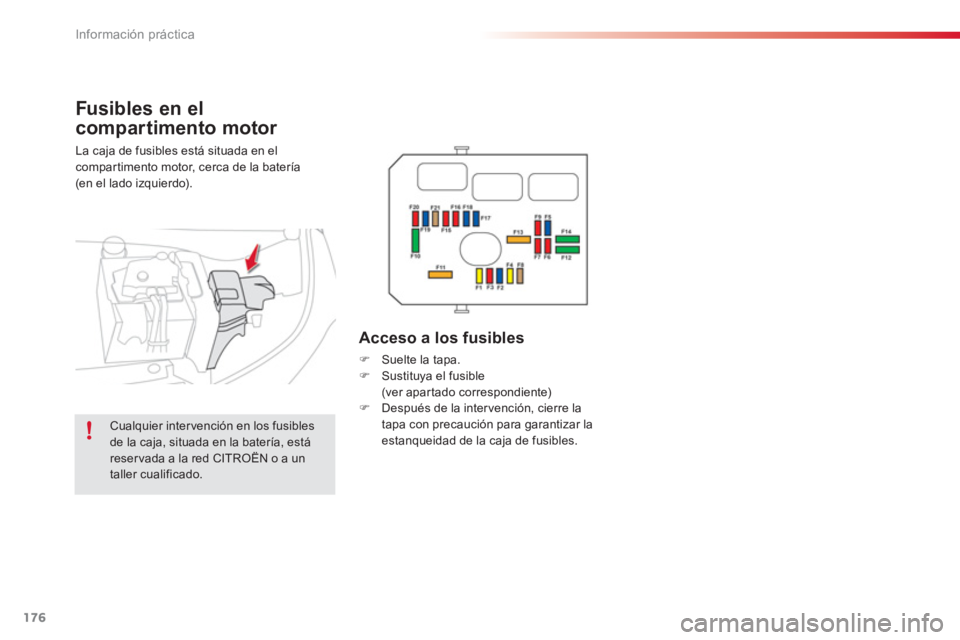

Fusibles en el
compartimento motor
La caja de fusibles está situada en el compar timento motor, cerca de la batería (en el lado izquierdo).

Acceso a los fusibles
)
Suelte la tapa. )
Sustituya el fusible (ver apartado correspondiente) )
Después de la inter vención, cierre la
tapa con precaución para garantizar laestanqueidad de la caja de fusibles.
Cualquier intervención en los fusibles
de la caja, situada en la batería, estáreser vada a la red CITROËN o a un taller cualificado.

11
Información práctica
177

Tablas de los fusibles

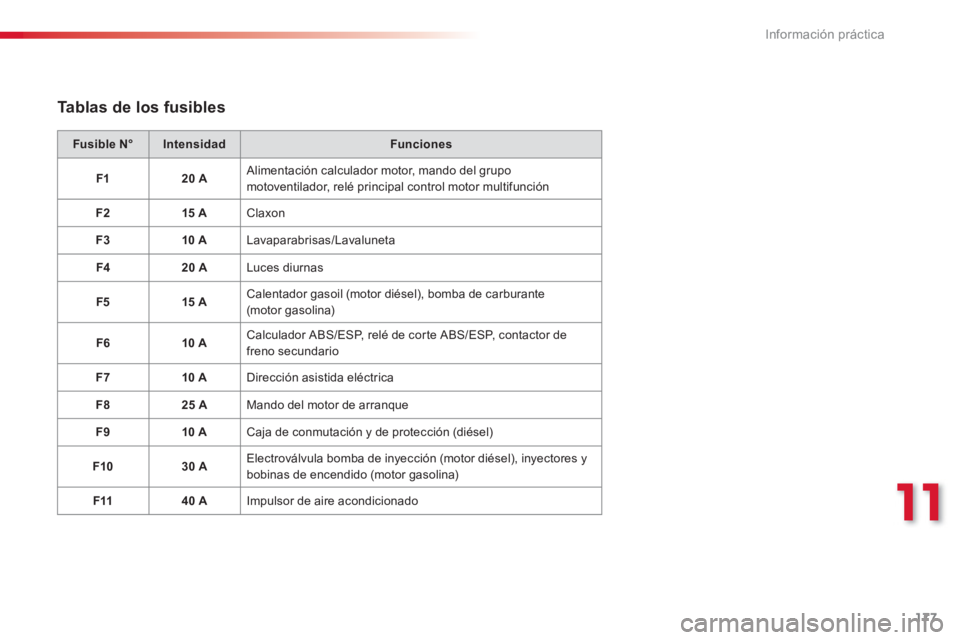

Fusible N°IntensidadFunciones
F120 A Alimentación calculador motor, mando del grupo motoventilador, relé principal control motor multifunción
F
215 AClaxon
F
310 ALavaparabrisas/Lavaluneta
F4 20
ALuces diurnas
F
515 ACalentador gasoil (motor diésel), bomba de carburante(motor gasolina)
F610 ACalculador ABS/ESP, relé de corte ABS/ESP, contactor de
freno secundario
F7
10 ADirección asistida eléctrica
F
825 AMando del motor de arranque
F9
10 ACaja de conmutación y de protección (diésel)
F1030 AElectroválvula bomba de inyección (motor diésel), inyectores y
bobinas de encendido (motor gasolina)
F1
140 AImpulsor de aire acondicionado

Información práctica
178

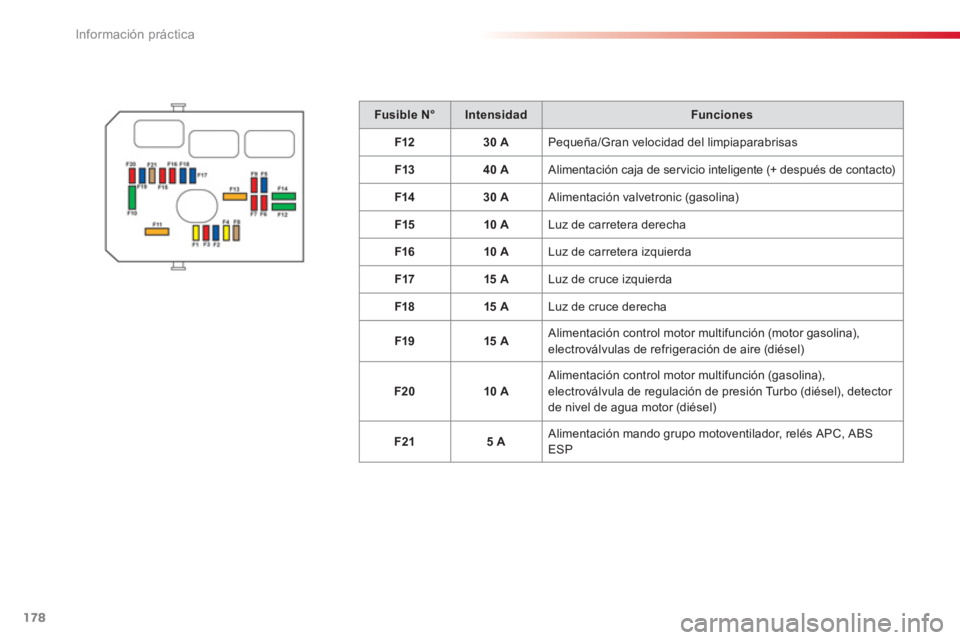

Fusible N°IntensidadFunciones
F1230 A Pequeña/Gran velocidad del limpiaparabrisas
F13
40 A Alimentación caja de ser vicio inteligente (+ después de contacto)
F14
30 A Alimentación valvetronic (gasolina)
F1510 A Luz de carretera derecha
F1610 A Luz de carretera izquierda
F17 15 A
Luz de cruce izquierda
F18 15 A
L
uz de cruce derecha
F1
915 A Alimentación control motor multifunción (motor gasolina), electroválvulas de refrigeración de aire (diésel)
F20 10 A Alimentación control motor multi
función (gasolina),electroválvula de regulación de presión Turbo (diésel), detector
de nivel de agua motor (diésel)
F2
15 A Alimentación mando grupo motoventilador, relés APC, ABS
ESP

11
Información práctica
179

Tabla de maxifusibles
Fusible N°IntensidadFunciones
MF1*60 AGrupo motoventilador
MF2*30 ACalculador ABS/ESP
MF3 * 30 ACalculador ABS/ESP
MF4 * 60 A Alimentación caja de ser vicio inteligente
MF5 * 60 A Alimentación caja de ser vicio inteligente
MF6 *-No utilizado
MF7 *-Caja de fusibles habitáculo
MF8 *
-No utilizado

*

Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier
inter vención en éstos está reser vada a la red CITROËN o a un taller cualificado.

Información práctica
180

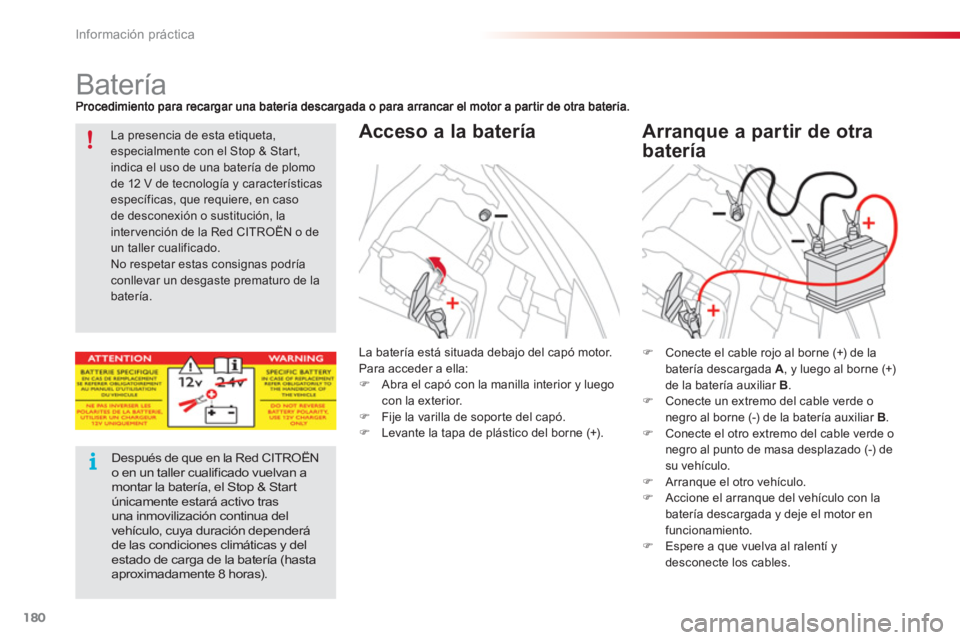

Batería


Acceso a la batería
Arranque a partir de otra
batería
)Conecte el cable rojo al borne (+) de la
batería descargada A , y luego al borne (+)de la batería auxiliar B.)Conecte un extremo del cable verde o negro al borne (-) de la batería auxiliar B.)Conecte el otro extremo del cable verde o negro al punto de masa desplazado (-) desu vehículo. )Arranque el otro vehículo.)Accione el arranque del vehículo con la
batería descargada y deje el motor en funcionamiento.
)Espere a que vuelva al ralentí ydesconecte los cables. La bater
ía está situada debajo del capó motor.
Para acceder a ella: )
Abra el capó con la manilla interior y luego con la exterior. )
Fije la varilla de soporte del capó. )
Levante la tapa de plástico del borne (+).
La presencia de esta etiqueta, especialmente con el Stop & Star t, indica el uso de una batería de plomo de 12 V de tecnología y características específicas, que requiere, en casode desconexión o sustitución, la intervención de la Red CITROËN o de un taller cualificado.
No respetar estas consignas podríaconllevar un desgaste prematuro de labatería.
Después de que en la Red CITROËNo en un taller cualificado vuelvan amontar la batería, el Stop & Startúnicamente estará activo trasuna inmovilización continua delvehículo, cuya duración dependerá de las condiciones climáticas y del estado de carga de la batería (hastaaproximadamente 8 horas).

11
Información práctica
181

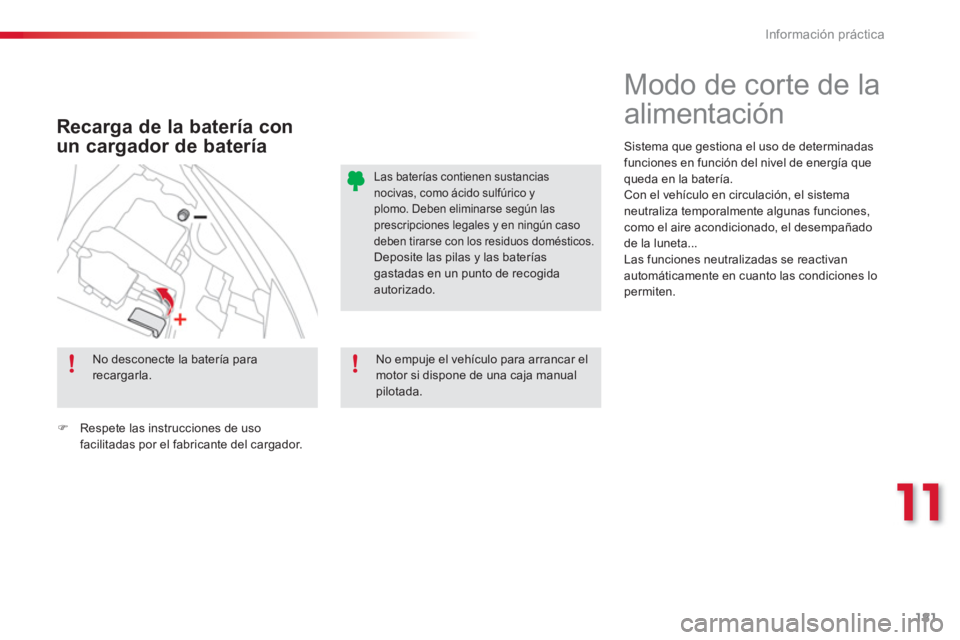

Recarga de la batería con
un cargador de batería









Modo de corte de la
alimentación
)Respete las instrucciones de usofacilitadas por el fabricante del cargador.


No desconecte la batería para recargarla.No empuje el vehículo para arrancar el motor si dispone de una caja manualpilotada.

Las baterías contienen sustanciasnocivas, como ácido sulfúrico y plomo. Deben eliminarse según lasprescripciones legales y en ningún caso deben tirarse con los residuos domésticos. Deposite las pilas y las baterías gastadas en un punto de recogidaautorizado.
Sistema que gestiona el uso de determinadas
funciones en función del nivel de energía que queda en la batería.
Con el vehículo en circulación, el sistema
neutraliza temporalmente al
gunas funciones,
como el aire acondicionado, el desempañadode la luneta...
Las funciones neutralizadas se reactivanautomáticamente en cuanto las condiciones lo permiten.

Información práctica
182

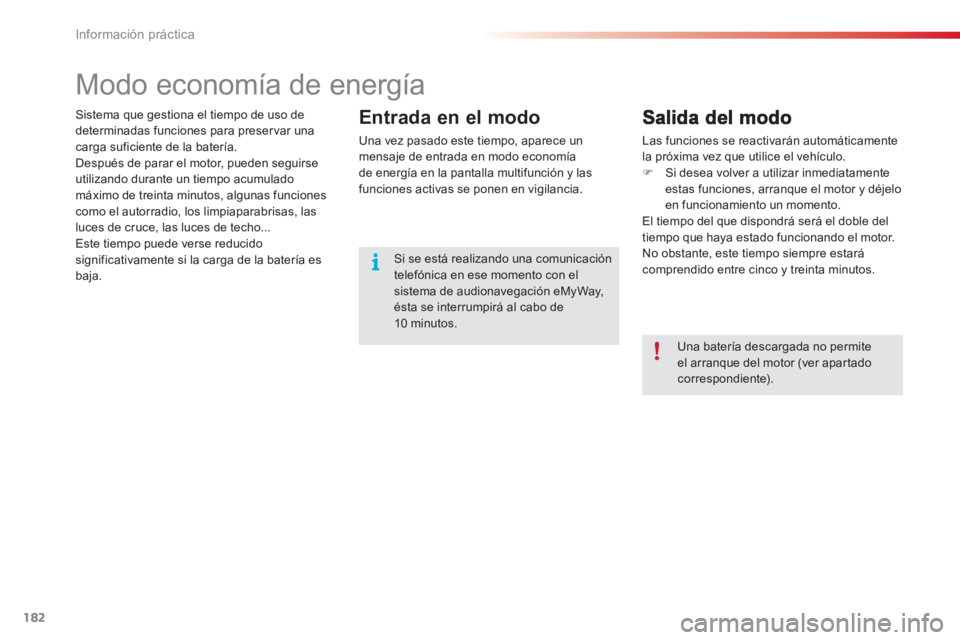

Modo economía de energía

Las funciones se reactivarán automáticamentela próxima vez que utilice el vehículo. )Si desea volver a utilizar inmediatamenteestas funciones, arranque el motor y déjeloen funcionamiento un momento.
El tiempo del que dispondrá será el doble del
tiempo que ha
ya estado funcionando el motor.
No obstante, este tiempo siempre estarácomprendido entre cinco y treinta minutos.

Entrada en el modo

Una vez pasado este tiempo, aparece un
mensaje de entrada en modo economía
de energía en la pantalla multifunción y las
funciones activas se ponen en vigilancia.
Una batería descargada no permite el arranque del motor (ver apar tado correspondiente).
Si se está realizando una comunicación telefónica en ese momento con elsistema de audionavegación eMyWay, ésta se interrumpirá al cabo de10 minutos. Sistema que
gestiona el tiempo de uso de
determinadas funciones para preser var una
carga suficiente de la batería.
Después de parar el motor, pueden seguirse
utilizando durante un tiempo acumulado
máximo de treinta minutos, algunas funciones como el autorradio, los limpiaparabrisas, las luces de cruce, las luces de techo...
Este tiempo puede verse reducidosignificativamente si la carga de la batería es
baja.
