Información práctica
167

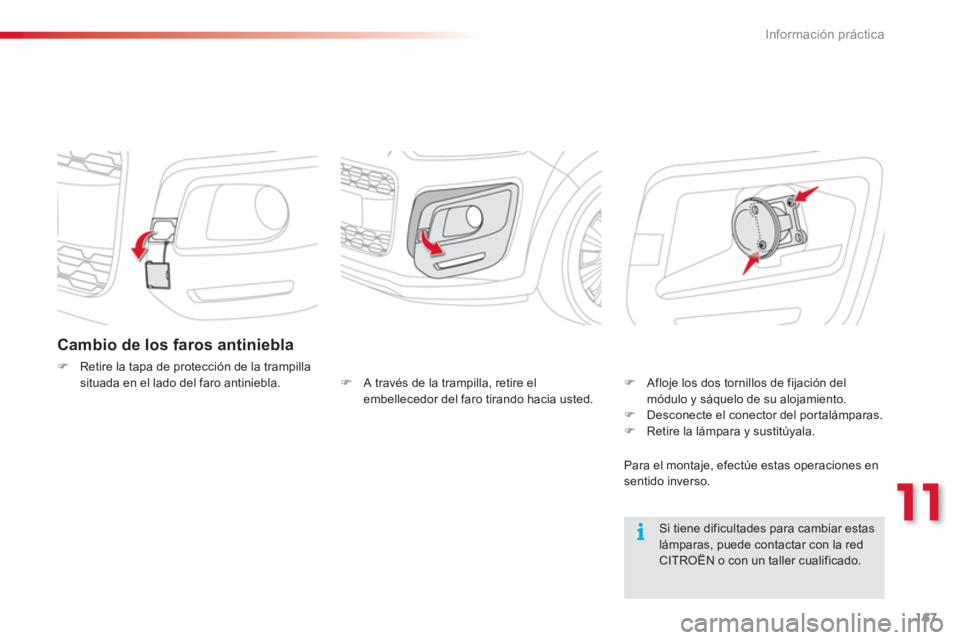

Cambio de los faros antiniebla
)Retire la tapa de protección de la trampillasituada en el lado del faro antiniebla.
Si tiene dificultades para cambiar estas lámparas, puede contactar con la red CITROËN o con un taller cualificado.

)
A través de la trampilla, retire elembellecedor del faro tirando hacia usted. )
Afloje los dos tornillos de fijación delmódulo y sáquelo de su alojamiento.)
Desconecte el conector del portalámparas. )
Retire la lámpara y sustitúyala.
Para el monta
je, efectúe estas operaciones ensentido inverso.

Información práctica
168

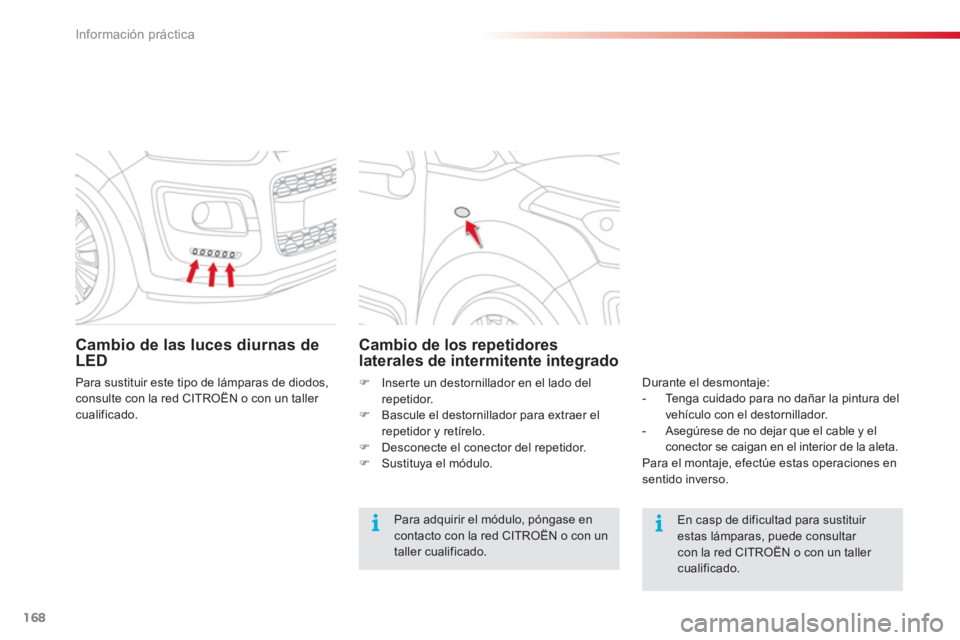

Cambio de las luces diurnas deLED
Para sustituir este tipo de lámparas de diodos, consulte con la red CITROËN o con un taller cualificado.
Cambio de los repetidores laterales de intermitente integrado
Para adquirir el módulo, póngase encontacto con la red CITROËN o con untaller cualificado.


En casp de dificultad para sustituir estas lámparas, puede consultar con la red CITROËN o con un taller cualificado.
Durante el desmontaje:


- Tenga cuidado para no dañar la pintura del
v
ehículo con el destornillador.

- Asegúrese de no dejar que el cable y elconector se caigan en el interior de la aleta.
Para el montaje, efectúe estas operaciones ensentido inverso.
)
Inserte un destornillador en el lado delrepetidor.)
Bascule el destornillador para extraer el
repetidor y retírelo. ) Desconecte el conector del repetidor. )
Sustituya el módulo.

11
Información práctica
169

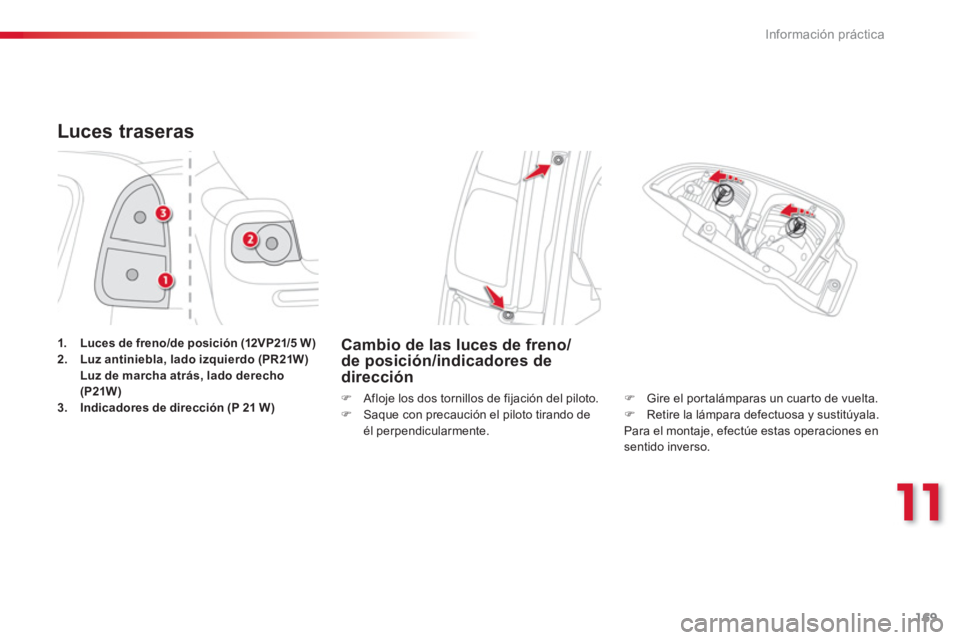

Luces traseras
1.Lucesde freno/de posición (12VP21/5 W)2.Luz antiniebla, lado izquierdo (PR21W) Luz de marcha atrás, lado derecho(P21W)3.Indicadores de dirección (P 21 W)
Cambio de las luces de freno/de posición/indicadores de
dirección
) Gire el por talámparas un cuar to de vuelta. )
Retire la lámpara defectuosa y sustitúyala.
Para el monta
je, efectúe estas operaciones ensentido inverso.
)
Afloje los dos tornillos de fijación del piloto.)
Saque con precaución el piloto tirando de
él perpendicularmente.

Información práctica
170

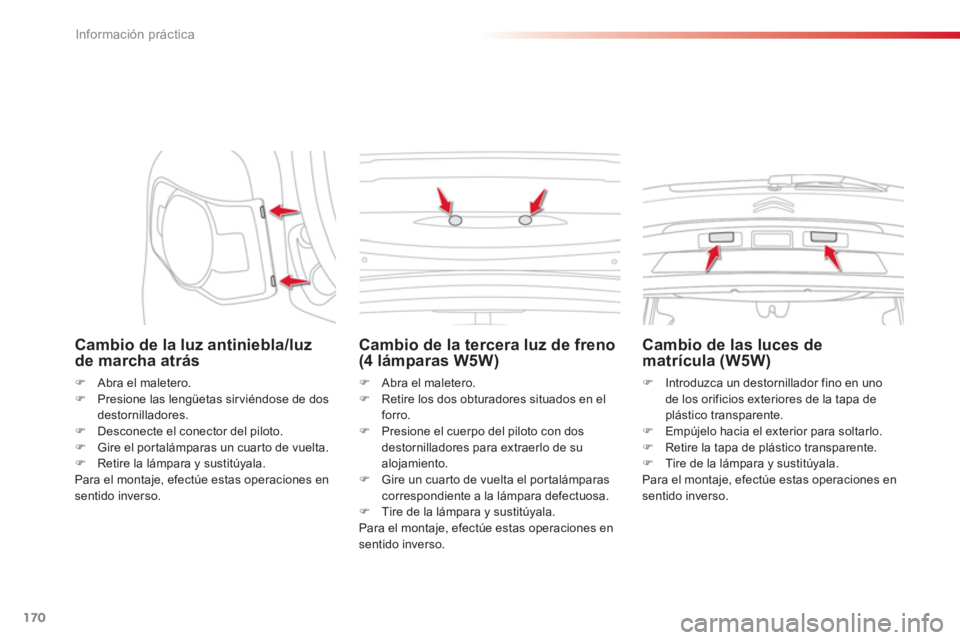

Cambio de la luz antiniebla/luz de marcha atrás
)
Abra el maletero.)
Presione las lengüetas sirviéndose de dosdestornilladores.
)
Desconecte el conector del piloto. )
Gire el portalámparas un cuarto de vuelta.)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.


Cambio de la tercera luz de freno(4 lámparas W5W)
)
Abra el maletero.)
Retire los dos obturadores situados en elforro.
)
Presione el cuerpo del piloto con dos
destornilladores para extraerlo de su
alojamiento. ) Gire un cuar to de vuelta el por talámparascorrespondiente a la lámpara defectuosa.)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.


Cambio de las luces dematrícula (W5W)
)Introduzca un destornillador fino en unode los orificios exteriores de la tapa deplástico transparente.
)Empújelo hacia el exterior para soltarlo. )Retire la tapa de plástico transparente.)Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.

11
Información práctica
171

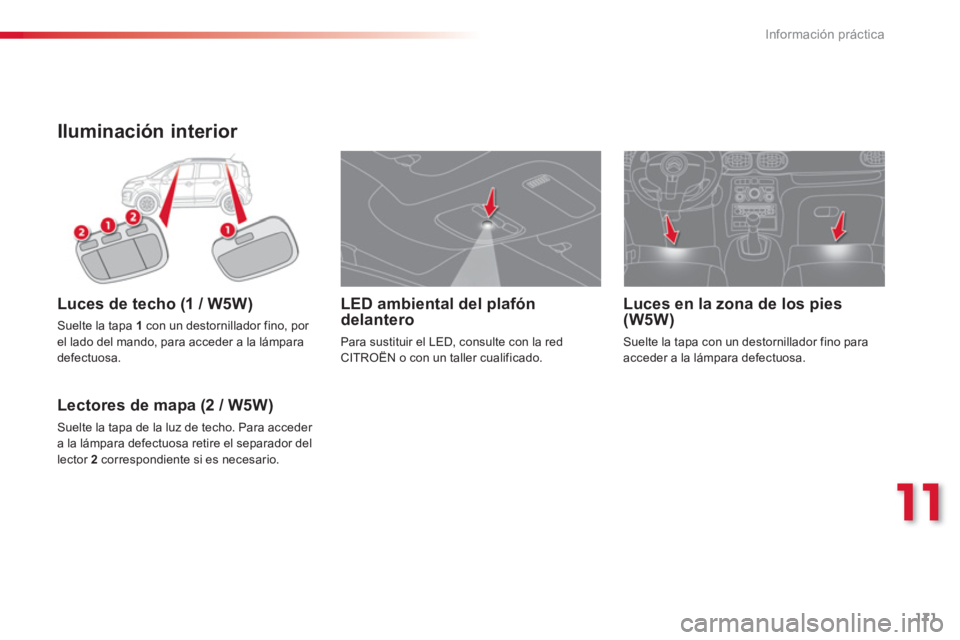

Iluminación interior

Luces de techo (1 / W5W)
Suelte la tapa 1
con un destornillador fino, por el lado del mando, para acceder a la lámpara defectuosa.


Lectores de mapa (2 / W5W)
Suelte la tapa de la luz de techo. Para acceder
a la lámpara de
fectuosa retire el separador dellector 2correspondiente si es necesario.
Luces en la zona de los pies(W5W)
Suelte la tapa con un destornillador fino paraacceder a la lámpara defectuosa.
LED ambiental del plafón
delantero
Para sustituir el LED, consulte con la redCITROËN o con un taller cualificado.

Información práctica
172

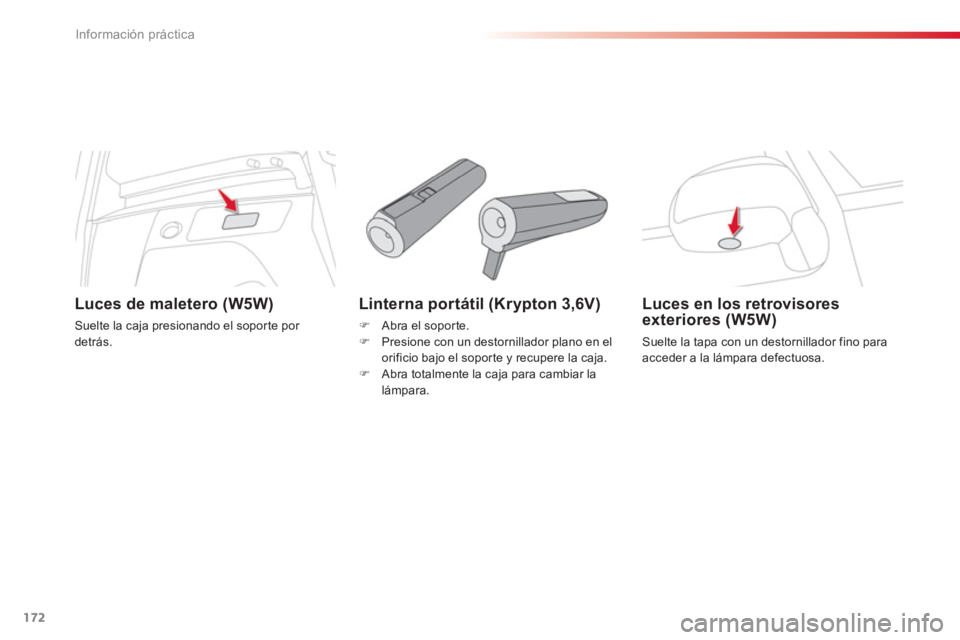

Linterna portátil (Krypton 3,6V)
)Abra el soporte.)Presione con un destornillador plano en el
orificio bajo el sopor te y recupere la caja.)Abra totalmente la caja para cambiar lalámpara.

Luces en los retrovisores exteriores (W5W)
Suelte la tapa con un destornillador fino para
acceder a la lámpara defectuosa.

Luces de maletero (W5W)
Suelte la caja presionando el sopor te por detrás.

11
Información práctica
173

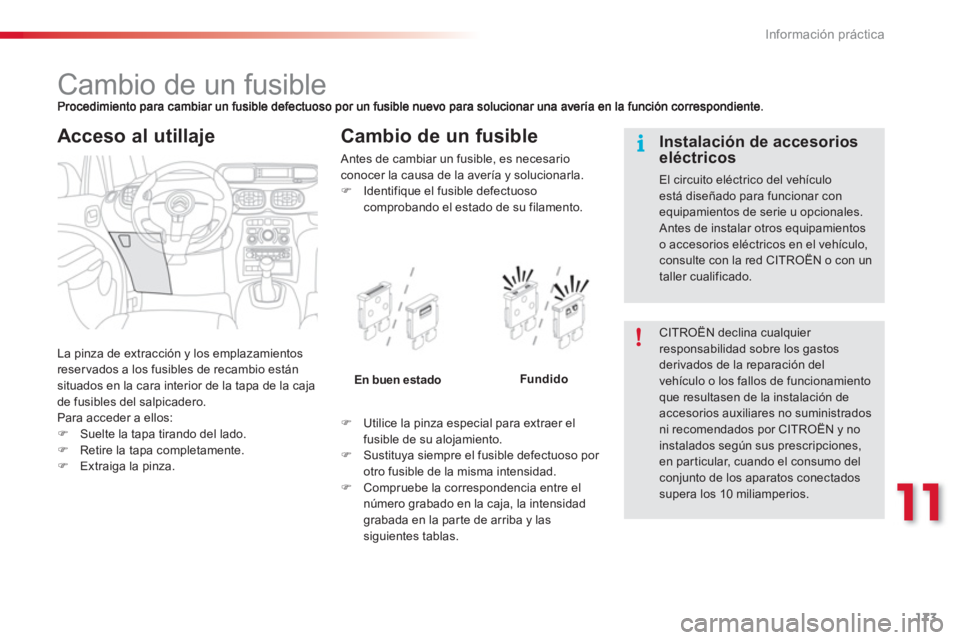

Cambio de un fusible

La pinza de extracción y los emplazamientos
reservados a los fusibles de recambio están situados en la cara interior de la tapa de la caja
de fusibles del salpicadero.
P
ara acceder a ellos: )Suelte la tapa tirando del lado.)Retire la tapa completamente. )Extraiga la pinza.
Cambio de un fusible

Antes de cambiar un fusible, es necesarioconocer la causa de la avería y solucionarla.)
Identifique el fusible defectuoso comprobando el estado de su filamento.
)
Utilice la pinza especial para extraer el
fusible de su alojamiento. ) Sustituya siempre el fusible defectuoso por otro fusible de la misma intensidad. )
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la par te de arriba y las
siguientes tablas.
En buen estadoFundido

CITROËN declina cualquier responsabilidad sobre los gastosderivados de la reparación del vehículo o los fallos de funcionamientoque resultasen de la instalación de accesorios auxiliares no suministradosni recomendados por CITROËN y noinstalados según sus prescripciones, en par ticular, cuando el consumo delconjunto de los aparatos conectadossupera los 10 miliamperios.


Instalación de accesorioseléctricos

El circuito eléctrico del vehículoestá diseñado para funcionar conequipamientos de serie u opcionales.
Antes de instalar otros equipamientos o accesorios eléctricos en el vehículo, consulte con la red CITROËN o con un taller cualificado.


Acceso al utillaje

Información práctica
174

Fusibles en el salpicadero

La caja de fusibles está situada en la par te
inferior del salpicadero (en el lado izquierdo).

Acceso a los fusibles
)
Ver apar tado "Acceso al utillaje".



Tablas de fusibles
Fusible N°IntensidadFunciones
FH3
65 A Caja de ser vicio remolque
FH37 15 A
Alim
entación toma de accesorios caravana
FH3
820 A Navegación posventa
FH39
20 A Asientos calefactados
FH4
030 A Caja de ser vicio remolque
Fusible N°IntensidadFunciones
F115 A Limpialuneta
F2
- No utilizado
F3 5
A Calculador de airbags y pretensores pirotécnicos
F410 A Sensor de ángulo volante, aire acondicionado, contactor deembrague, bomba filtro de par tículas, toma de diagnosis,caudalímetro de aire
F530 A Pletina de elevalunas, mando de elevalunas del acompañante,
motor de elevalunas delantero
F
630 A Motor de elevalunas traseros y motor de elevalunas del conductor
F7 5 A Luz de techo y lector de mapas delantero, luz de guantera,linterna portátil, luces de lectura traseras
