PLAFONIERA LUCE DI
CORTESIA
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade
rivolgersi alla Rete Assistenziale Alfa
Romeo.

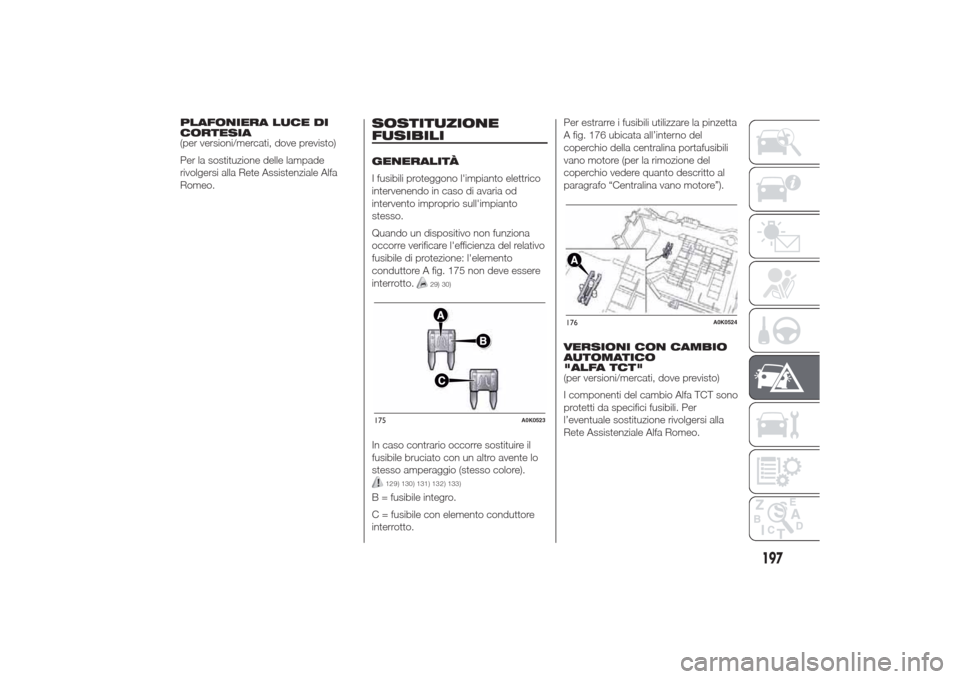

SOSTITUZIONE
FUSIBILIGENERALITÀ
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Quando un dispositivo non funziona
occorre verificare l'efficienza del relativo
fusibile di protezione: l'elemento
conduttore A fig. 175 non deve essere
interrotto.In caso contrario occorre sostituire il
fusibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
12 9 ) 130 ) 131 ) 13 2 ) 133 )
B = fusibile integro.
C = fusibile con elemento conduttore
interrotto.Per estrarre i fusibili utilizzare la pinzetta
A fig. 176 ubicata all’interno del
coperchio della centralina portafusibili
vano motore (per la rimozione del
coperchio vedere quanto descritto al
paragrafo “Centralina vano motore”).
VERSIONI CON CAMBIO
AUTOMATICO
"ALFA TCT"
(per versioni/mercati, dove previsto)
I componenti del cambio Alfa TCT sono
protetti da specifici fusibili. Per
l’eventuale sostituzione rivolgersi alla
Rete Assistenziale Alfa Romeo.175
A0K0523
176
A0K0524
197
29) 30)

ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre
centraline ubicate nel vano motore,
sulla plancia portastrumenti e all’interno
del bagagliaio.
Centralina vano motore
È ubicata a fianco della batteria fig.
178: per accedere ai fusibili svitare le
viti A fig. 177 e togliere il coperchio B.
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul retro del
coperchio.
Dopo aver sostituito un fusibile
accertarsi di aver chiuso bene il
coperchio B della centralina fusibili.177
A0K0525
178
A0K0231
198
IN EMERGENZA

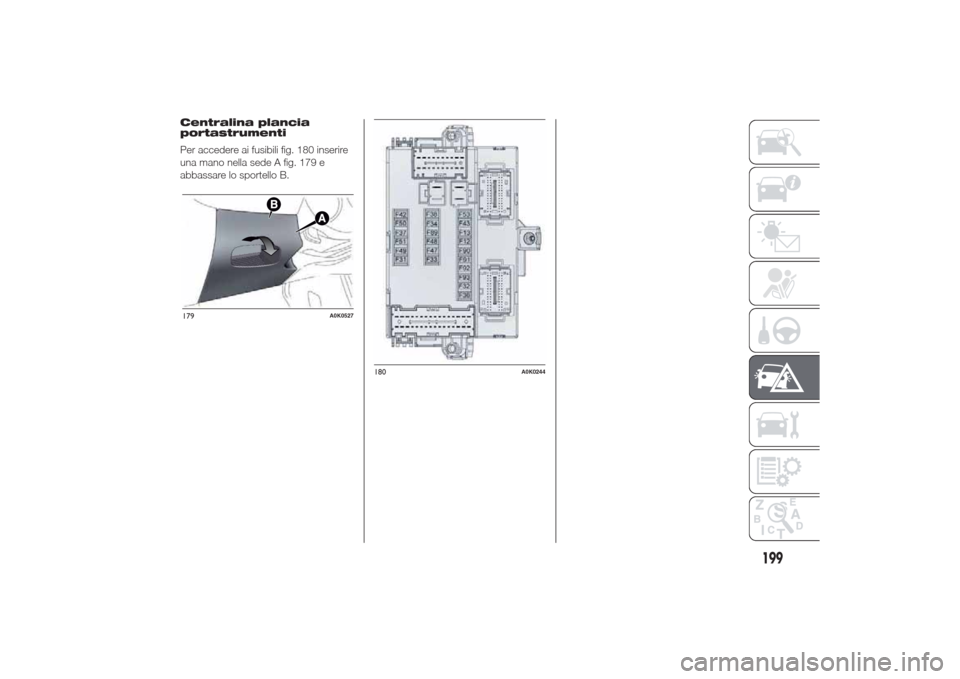

Centralina plancia
portastrumenti
Per accedere ai fusibili fig. 180 inserire
una mano nella sede A fig. 179 e
abbassare lo sportello B.179
A0K0527
180
A0K0244
199

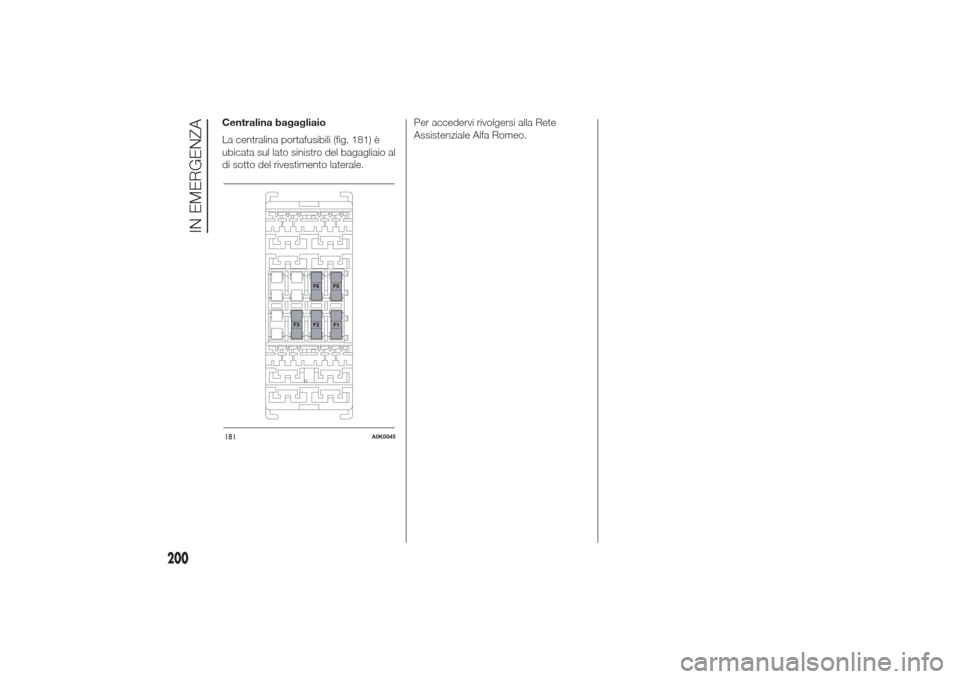

Centralina bagagliaio
La centralina portafusibili (fig. 181) è
ubicata sul lato sinistro del bagagliaio al
di sotto del rivestimento laterale.Per accedervi rivolgersi alla Rete
Assistenziale Alfa Romeo.181
A0K0045
200
IN EMERGENZA

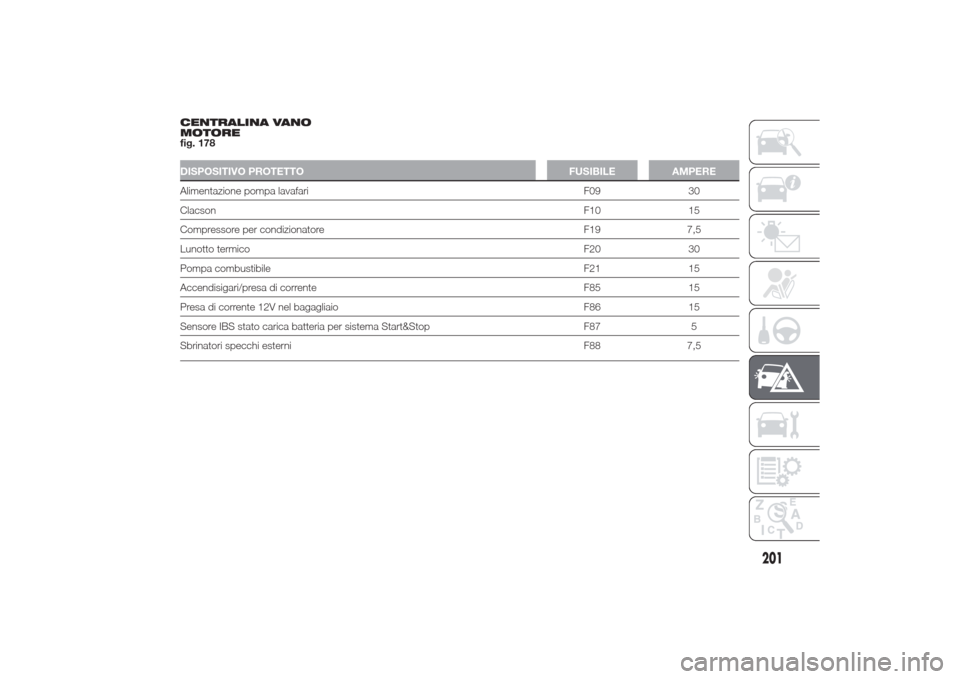

CENTRALINA VANO
MOTORE
fig. 178DISPOSITIVO PROTETTO FUSIBILE AMPEREAlimentazione pompa lavafari F09 30
ClacsonF10 15
Compressore per condizionatore F19 7,5
Lunotto termicoF20 30
Pompa combustibile F21 15
Accendisigari/presa di corrente F85 15
Presa di corrente 12V nel bagagliaio F86 15
Sensore IBS stato carica batteria per sistema Start&Stop F87 5
Sbrinatori specchi esterni F88 7,5
201

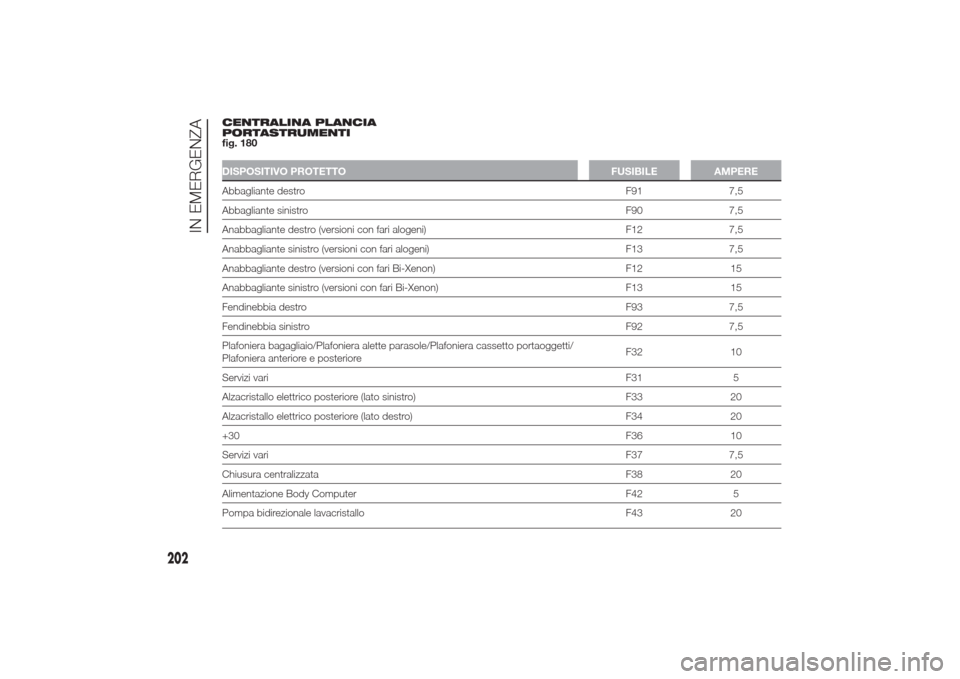

CENTRALINA PLANCIA
PORTASTRUMENTI
fig. 180DISPOSITIVO PROTETTO FUSIBILE AMPEREAbbagliante destro F91 7,5
Abbagliante sinistro F90 7,5
Anabbagliante destro (versioni con fari alogeni) F12 7,5
Anabbagliante sinistro (versioni con fari alogeni) F13 7,5
Anabbagliante destro (versioni con fari Bi-Xenon) F12 15
Anabbagliante sinistro (versioni con fari Bi-Xenon) F13 15
Fendinebbia destro F93 7,5
Fendinebbia sinistro F92 7,5
Plafoniera bagagliaio/Plafoniera alette parasole/Plafoniera cassetto portaoggetti/
Plafoniera anteriore e posterioreF32 10
Servizi variF31 5
Alzacristallo elettrico posteriore (lato sinistro) F33 20
Alzacristallo elettrico posteriore (lato destro) F34 20
+30F36 10
Servizi variF37 7,5
Chiusura centralizzata F38 20
Alimentazione Body Computer F42 5
Pompa bidirezionale lavacristallo F43 20
202
IN EMERGENZA

DISPOSITIVO PROTETTO FUSIBILE AMPEREAlzacristallo elettrico anteriore (lato guidatore) F47 20
Alzacristallo elettrico anteriore (lato passeggero) F48 20
Servizi variF49 5
Servizi variF50 7,5
Servizi variF51 5
+30F53 7,5
203

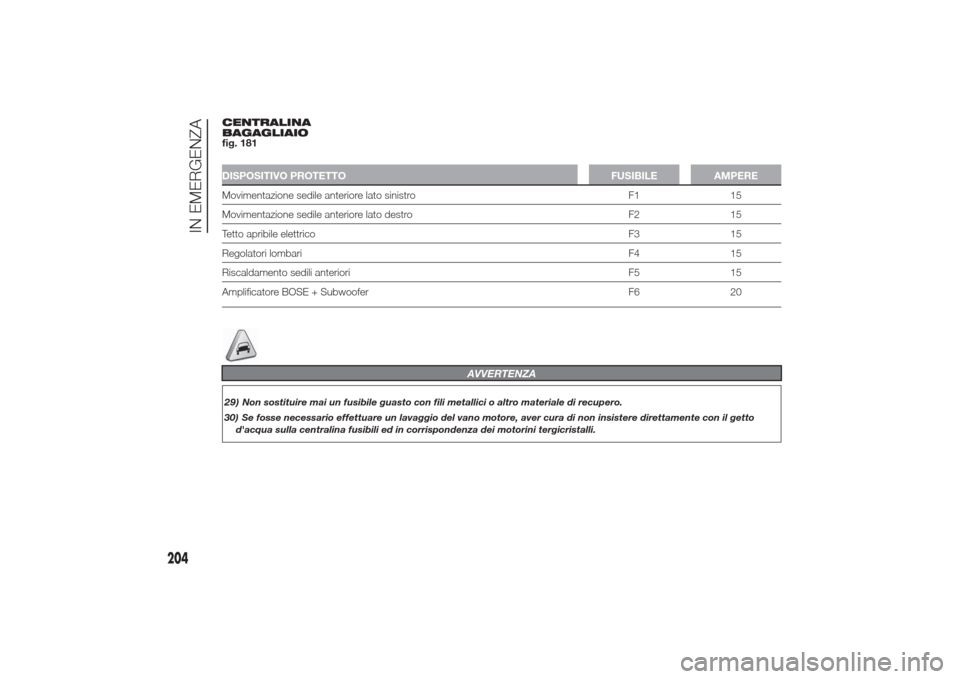

CENTRALINA
BAGAGLIAIO
fig. 181
AVVERTENZA
) Non sostituire mai un fusibile guasto con fili metallici o altro materiale di recupero.
30) Se fosse necessario effettuare un lavaggio del vano motore, aver cura di non insistere direttamente con il getto
d'acqua sulla centralina fusibili ed in corrispondenza dei motorini tergicristalli.
204
IN EMERGENZA
29DISPOSITIVO PROTETTO FUSIBILE AMPEREMovimentazione sedile anteriore lato sinistro F1 15
Movimentazione sedile anteriore lato destro F2 15
Tetto apribile elettrico F3 15
Regolatori lombari F4 15
Riscaldamento sedili anteriori F5 15
Amplificatore BOSE + Subwoofer F6 20
