2014 Alfa Romeo Giulietta Manuale del proprietario (in Italian)

Air Bag/Bag passeggero
(Attivazione/
disattivazione Air Bag
lato passeggero
frontale e Air Bag
laterale protezione di
bacino, torace e spalla -
Side bag)
Questa funzione permette di attivare/
disattivare l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante SET/
e, dopo
aver visualizzato sul display il
messaggio "Bag pass: Off" (per
disattivare) oppure il messaggio "Bag
pass: On" (per attivare) tramite la
pressione dei pulsanti ""
oppure "
" , premere
nuovamente il pulsante SET/
;
❒sul display viene visualizzato il
messaggio di richiesta conferma;
❒tramite la pressione dei pulsanti "
" oppure "
" selezionare "Sì"
(per confermare l’attivazione/
disattivazione) oppure "No" (per
rinunciare);
❒premere il pulsante SET/
con
pressione breve, viene visualizzato un
messaggio di conferma scelta e si
torna alla videata menu oppure
premere il pulsante con pressione
lunga per tornare alla videata
standard senza memorizzare.Luci diurne (D.R.L.)
Questa funzione permette di attivare/
disattivare le luci diurne.
Per attivare oppure disattivare questa
funzione procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
un sottomenu;
❒premere il pulsante SET/con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante "" oppure
"
" per effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare;
❒premere nuovamente il pulsante
SET/
con pressione lunga per
tornare alla videata standard o al
menu principale a seconda del punto
in cui ci si trova nel menu.Luci adattive AFS
(Adaptive Frontlight
System)
(per versioni/mercati, dove previsto)
Questa funzione permette di
attivare/disattivare le luci adattive AFS
(Adaptive Frontlight System).
Per attivare oppure disattivare questa
funzione procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
un sottomenu;
❒premere il pulsante SET/con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante "
" oppure "
"
per effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare;
❒premere nuovamente il pulsante
SET/
con pressione lunga per
tornare alla videata standard o al
menu principale a seconda del punto
in cui ci si trova nel menu.
101

Luci cortesia
(Attivazione/
disattivazione “Greeting
lights”)
(per versioni/mercati, dove previsto)
Questa funzione consente, all’apertura
porte o bagagliaio da telecomando,
l’accensione per circa 25 secondi delle
luci di posizione e la luce targa e delle
luci plafoniere interne, con le seguenti
eccezioni:
❒interruzione dopo 5 secondi a
seguito della chiusura porta
❒interruzione dopo un blocco da
telecomando
❒interruzione dopo un blocco o azione
da telecomandoPer attivare oppure disattivare questa
funzione procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante “On” oppure
“Off” in funzione di quanto
precedentemente impostato;
❒premere il pulsante "" oppure
"
" per effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premi il
pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.Uscita Menu
Ultima funzione che chiude il ciclo di
impostazioni elencate nella videata
menu.
Premendo il pulsante SET/
con
pressione breve il display torna alla
videata standard senza memorizzare.
Premendo il pulsante
il display
torna alla prima voce del menu.
102
CONOSCENZA DEL QUADRO STRUMENTI

QUADRO E
STRUMENTI DI
BORDO
.

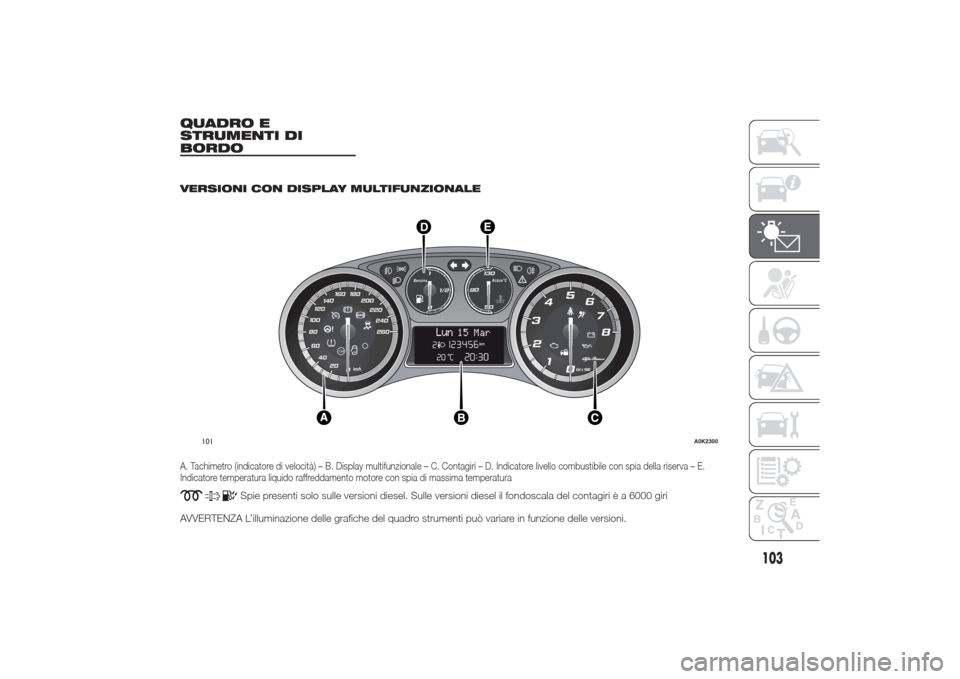

VERSIONI CON DISPLAY MULTIFUNZIONALEA. Tachimetro (indicatore di velocità) – B. Display multifunzionale – C. Contagiri – D. Indicatore livello combustibile con spia della riserva – E.
Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
Spie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
.
260 240220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
011/2
Benzina
50130Acqua°C
90
Lun
15 Mar
Lun
101
A0K2300
103

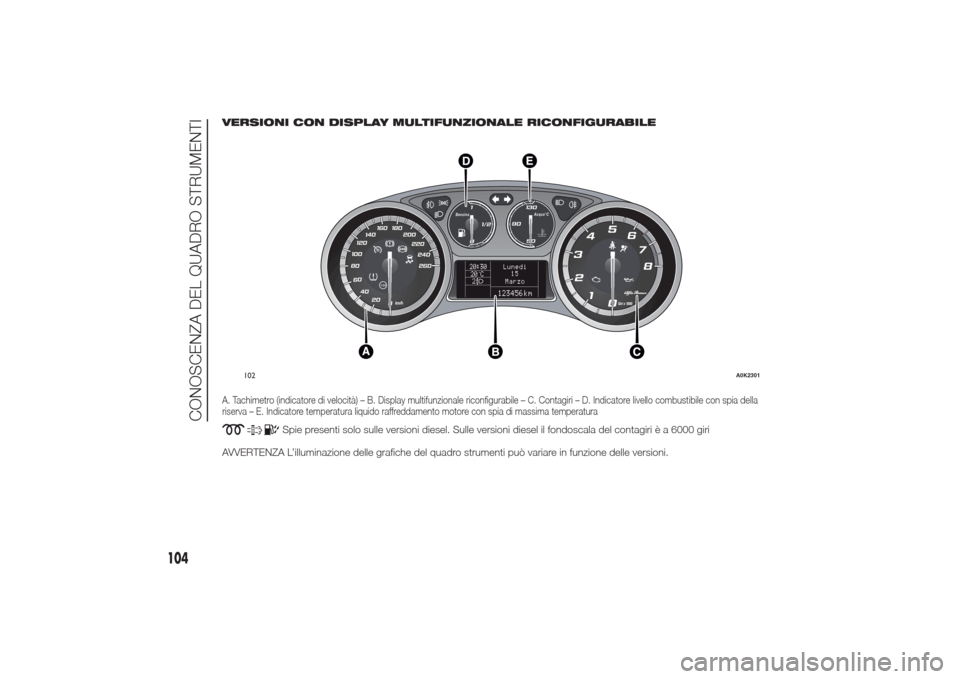

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILEA. Tachimetro (indicatore di velocità) – B. Display multifunzionale riconfigurabile – C. Contagiri – D. Indicatore livello combustibile con spia della
riserva – E. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
Spie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
260 240220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
011/2
Benzina
50130Acqua°C
90
20:30
20 C°2
Lunedi
15
Marzo123456 km
102
A0K2301
104
CONOSCENZA DEL QUADRO STRUMENTI

TACHIMETRO
(INDICATORE DI
VELOCITÀ)
Segnala la velocità della vettura
CONTAGIRI
Segnala il numero di giri del motore
INDICATORE LIVELLO
COMBUSTIBILE
La lancetta indica la quantità di
combustibile presente nel serbatoio.
La spia sull’indicatore si accende
quando nel serbatoio sono rimasti da 8
a 10 litri di combustibile; in questo
caso effettua il rifornimento il più presto
possibile.
Non viaggiare con serbatoio quasi
vuoto: gli eventuali mancamenti
di alimentazione potrebbero
danneggiare il catalizzatore.INDICATORE
TEMPERATURA LIQUIDO
RAFFREDDAMENTO
MOTORE
La lancetta indica la temperatura del
liquido di raffreddamento motore ed
inizia a fornire indicazioni quando la
temperatura del liquido supera 50°C
circa.
Nel normale utilizzo della vettura la
lancetta può portarsi nelle diverse
posizioni all'interno dell'arco di
indicazione in relazione alle condizioni
d'uso della vettura.
L'accensione della spia indica
l'aumento eccessivo della temperatura
del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi
alla Rete Assistenziale Alfa Romeo.
TRIP COMPUTER
IN BREVE
Il “Trip computer” consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze
relative allo stato di funzionamento
della vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate
"Trip A" e "Trip B", nelle quali
vengono registrati i dati delle
"missioni complete" della vettura
(viaggi), in modo indipendente gli uni
dagli altri.
Entrambe le memorie sono azzerabili:
reset - inizio di una nuova missione.
Il “Trip A” consente la visualizzazione
delle seguenti grandezze:
❒Autonomia
❒Distanza percorsa
❒Consumo medio
❒Consumo istantaneo
❒Velocità media
❒Tempo di viaggio (durata di guida).
105

Il “Trip B”, consente la visualizzazione
delle seguenti grandezze:
❒Distanza percorsa B
❒Consumo medio B
❒Velocità media B
❒Tempo di viaggio B (durata di guida).
Il “Trip B” è una funzione escludibile
(vedere paragrafo “Abilitazione Trip B”).
Le grandezze “Autonomia” e “Consumo
istantaneo” non sono azzerabili.
GRANDEZZE
VISUALIZZATE
Autonomia
Indica la distanza indicativa che può
essere ancora percorsa con il
combustibile presente all’interno del
serbatoio, ipotizzando di proseguire la
marcia mantenendo la stessa condotta
di guida.
Sul display verrà visualizzata
l’indicazione “----”alverificarsi dei
seguenti eventi:
❒valore di autonomia inferiore a 50 km
(oppure 30 mi)
❒in caso di sosta vettura con motore
avviato per un tempo prolungato.AVVERTENZA La variazione del valore
di autonomia può essere influenzata
da diversi fattori: stile di guida (vedere
quanto descritto al paragrafo “Stile
di guida” nel capitolo “Avviamento e
guida”), tipo di percorso (autostradale,
urbano, montano, ecc…), condizioni
di utilizzo della vettura (carico
trasportato, pressione degli pneumatici,
ecc…). La programmazione di un
viaggio deve pertanto tener conto di
quanto precedentemente descritto.
Distanza percorsa
Indica la distanza percorsa dall’inizio
della nuova missione.
Consumo medio
Rappresenta la media indicativa dei
consumi dall’inizio della nuova
missione.Consumo istantaneo
Esprime la variazione, aggiornata
costantemente, del consumo di
combustibile. In caso di sosta vettura
con motore avviato sul display verrà
visualizzata l’indicazione “----”.
Velocità media
Rappresenta il valore medio della
velocità vettura in funzione del tempo
complessivamente trascorso dall’inizio
della nuova missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova
missione.
106
CONOSCENZA DEL QUADRO STRUMENTI

VISUALIZZAZIONI SUL
DISPLAY
Ogni volta che viene visualizzata una
grandezza, sul display vengono
visualizzate le seguenti informazioni:
❒icona animata nella parte superiore
fig. 103;
❒la scritta “Trip” (oppure “Trip A”
oppure “Trip B”) (B);
❒nome,valore ed unità di misura relativi
alla grandezza selezionata (es.
“Autonomia 150 km”) (C).
Trascorsi alcuni secondi nome e valore
della grandezza selezionata vengono
sostituiti da un’icona fig. 104.
Di seguito vengono riportate le icone
relative alle varie grandezze:
❒
" Autonomia";❒
"Consumo medio A" (se attivo il
Trip A, oppure "B" se attivo il Trip B);
❒
" Distanza A" (se attivo
il Trip A, oppure "B" se attivo il Trip
B);
❒
" Consumo Istantaneo";
❒" Velocità media A" (se attivo il
Trip A, oppure "B" se attivo il trip B);
❒" Tempo di viaggio A" (se attivo
il Trip A, oppure "B" se attivo il trip B);
PULSATNE TRIP 0.00
Il pulsante TRIP 0.00, ubicato sulla leva
destra fig. 105 consente, con chiave
di avviamento in posizione MAR, di
accedere alla visualizzazione delle
grandezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
❒pressione breve: visualizzazioni delle
varie grandezze;❒pressione lunga: azzeramento
(reset) grandezze ed inizio nuova
missione.
Nuova missione
Inizia da quando è effettuato un
azzeramento:
❒“manuale” da parte dell’utente,
tramite la pressione del relativo
pulsante;
❒“automatico” quando la “distanza
percorsa” raggiunge il valore 99999,9
km oppure quando il “tempo di
viaggio” raggiunge il valore di 999.59
(999 ore e 59 minuti);
❒dopo ogni scollegamento e
conseguente riconnessione della
batteria.
103
A0K2011
104
A0K0007
105
A0K0096
107

AVVERTENZA L’operazione di
azzeramento effettuata in presenza
delle visualizzazioni del “Trip A” effettua
il reset solo delle grandezze relative
alla propria funzione.
AVVERTENZA L’operazione di
azzeramento effettuata in presenza
delle visualizzazioni del “Trip B” effettua
il reset solo delle grandezze relative
alla propria funzione.Procedura di inizio
viaggio
Con chiave di avviamento in posizione
MAR, effettuare l’azzeramento (reset)
premendo e mantenendo premuto
il pulsante TRIP 0.00 per più di 2
secondi.Uscita Trip
Si esce automaticamente dalla funzione
Trip una volta visualizzate tutte le
grandezze oppure mantenendo
premuto il pulsante SET/
per più di
1 secondo.
108
CONOSCENZA DEL QUADRO STRUMENTI
