2014 Alfa Romeo 4C Betriebsanleitung (in German)

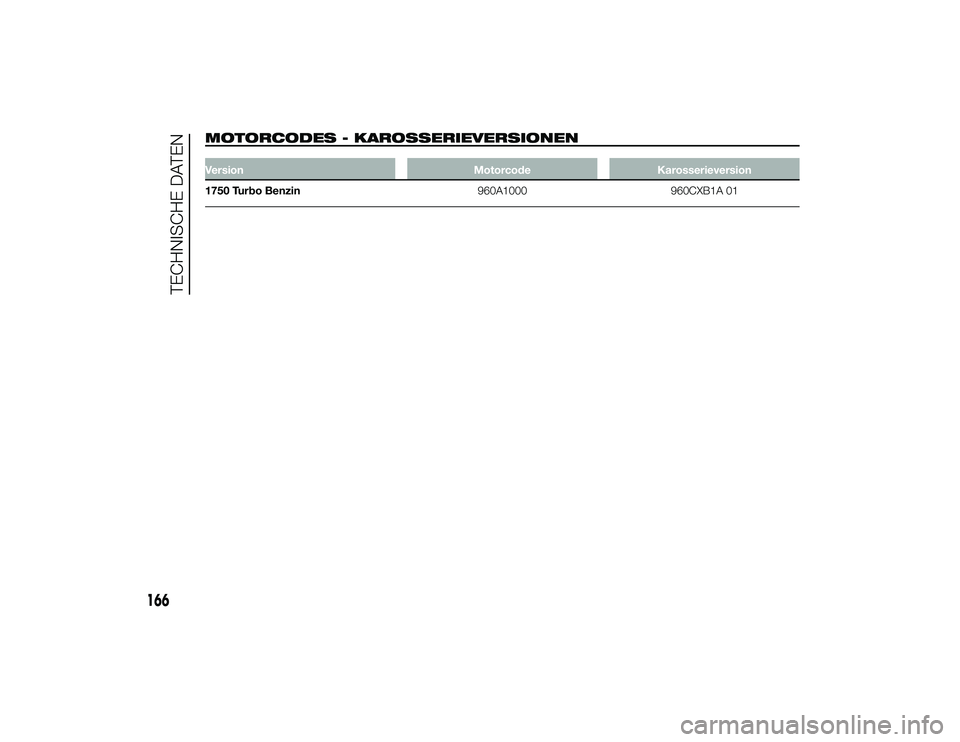

MOTORCODES - KAROSSERIEVERSIONENVersionMotorcodeKarosserieversion
1750 Turbo Benzin 960A1000960CXB1A 01
166
TECHNISCHE DATEN
24-9-2013 11:43 Pagina 166

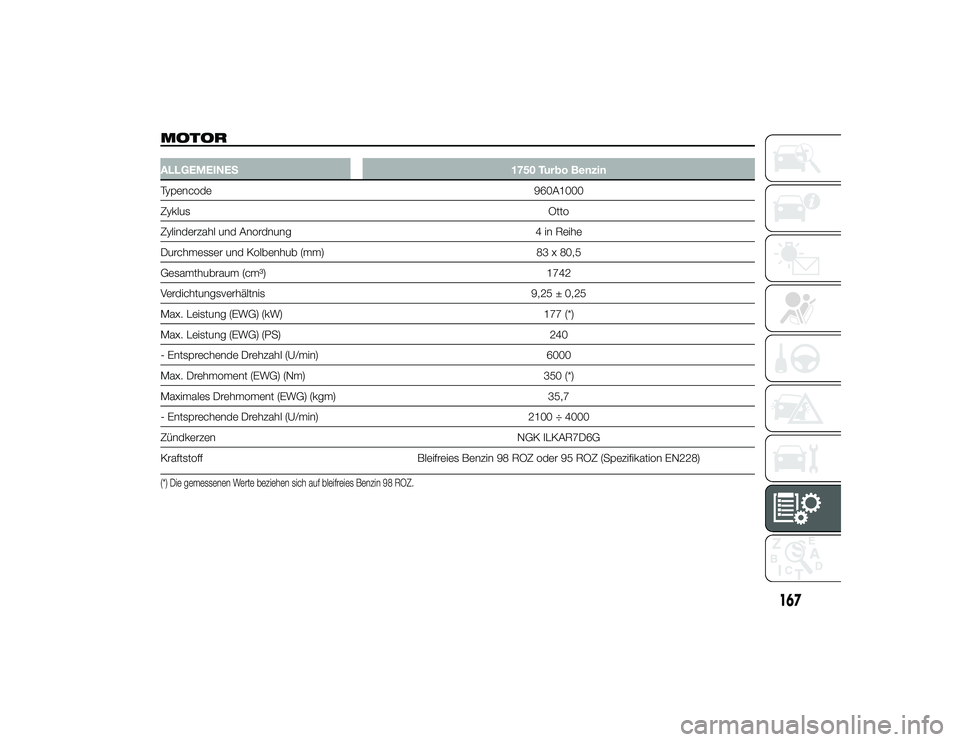

MOTORALLGEMEINES1750 Turbo Benzin
Typencode 960A1000
Zyklus Otto
Zylinderzahl und Anordnung 4 in Reihe
Durchmesser und Kolbenhub (mm) 83 x 80,5
Gesamthubraum (cm³) 1742
Verdichtungsverhältnis 9,25 ± 0,25
Max. Leistung (EWG) (kW) 177 (*)
Max. Leistung (EWG) (PS) 240
- Entsprechende Drehzahl (U/min) 6000
Max. Drehmoment (EWG) (Nm) 350 (*)
Maximales Drehmoment (EWG) (kgm) 35,7
- Entsprechende Drehzahl (U/min) 2100 ÷ 4000
Zündkerzen NGK ILKAR7D6G
Kraftstoff Bleifreies Benzin 98 ROZ oder 95 ROZ (Spezifikation EN228)(*) Die gemessenen Werte beziehen sich auf bleifreies Benzin 98 ROZ.
167
24-9-2013 11:43 Pagina 167

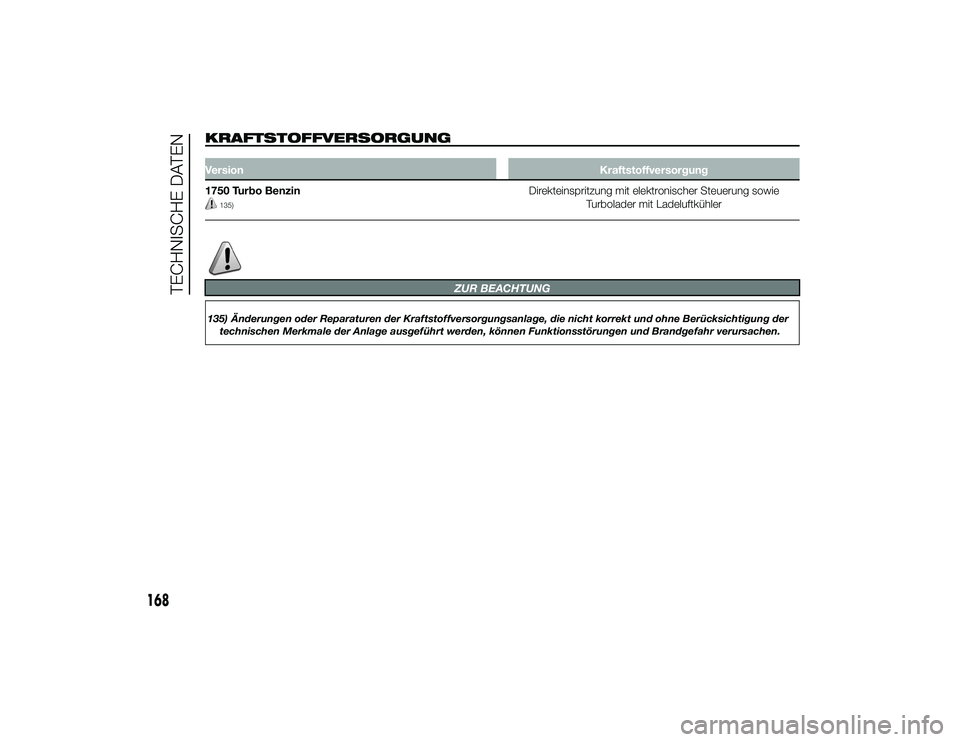

KRAFTSTOFFVERSORGUNGVersionKraftstoffversorgung
1750 Turbo Benzin
135)
Direkteinspritzung mit elektronischer Steuerung sowie Turbolader mit Ladeluftkühler
ZUR BEACHTUNG
135) Änderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der
technischen Merkmale der Anlage ausgeführt werden, können Funktionsstörungen und Brandgefahr verursachen.
168
TECHNISCHE DATEN
24-9-2013 11:43 Pagina 168

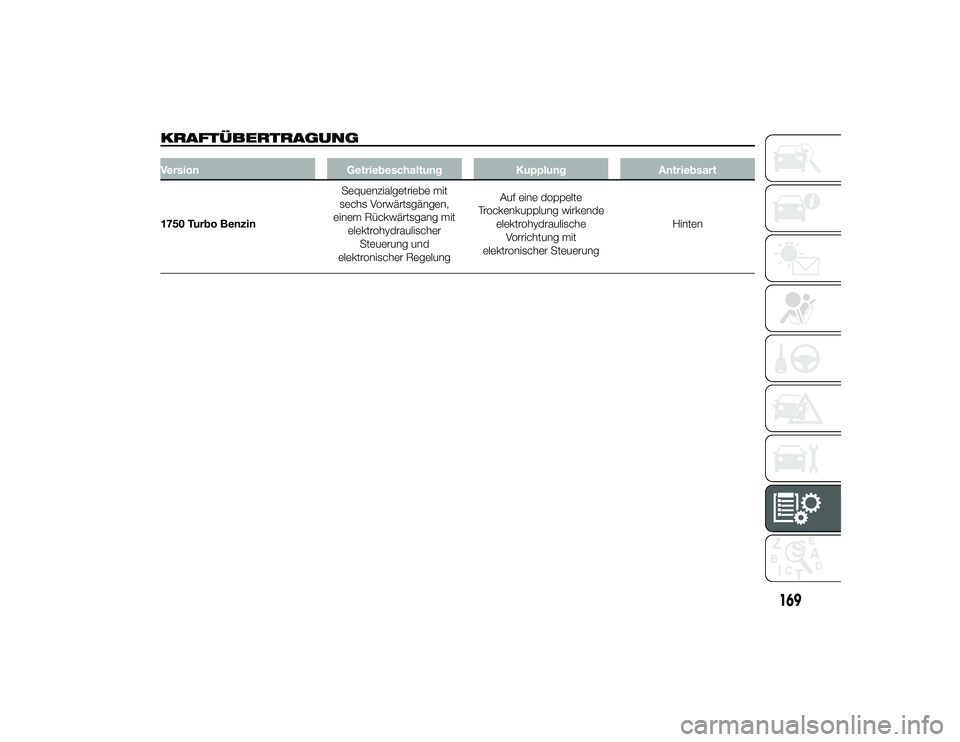

KRAFTÜBERTRAGUNGVersionGetriebeschaltungKupplungAntriebsart
1750 Turbo Benzin Sequenzialgetriebe mit
sechs Vorwärtsgängen,
einem Rückwärtsgang mit elektrohydraulischerSteuerung und
elektronischer Regelung Auf eine doppelte
Trockenkupplung wirkende elektrohydraulischeVorrichtung mit
elektronischer Steuerung Hinten
169
24-9-2013 11:43 Pagina 169

BREMSENVersionVorderradbremsen Hinterradbremsen Handbremse
1750 Turbo Benzin Mit innenbelüfteten
Scheibenbremsen Mit innenbelüfteten
Scheibenbremsen Mit Handbremshebel, auf
die Hinterradbremsen wirkend
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die
Bremswirkung bei der ersten Bremsung verringern.
170
TECHNISCHE DATEN
24-9-2013 11:43 Pagina 170

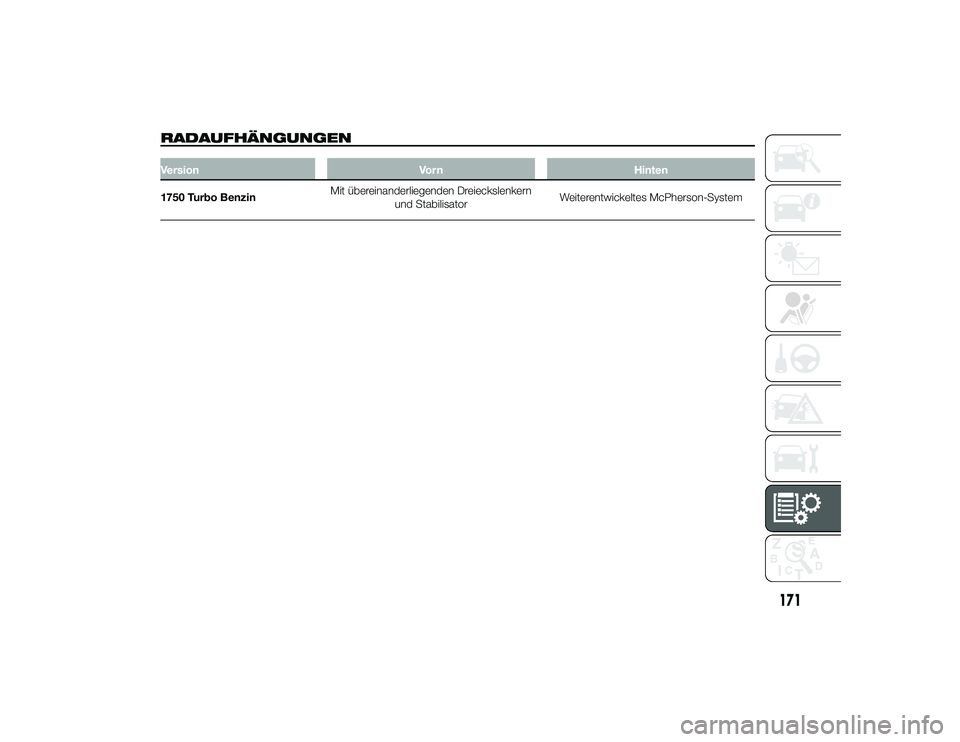

RADAUFHÄNGUNGENVersionVornHinten
1750 Turbo Benzin Mit übereinanderliegenden Dreieckslenkern
und Stabilisator Weiterentwickeltes McPherson-System
171
24-9-2013 11:43 Pagina 171

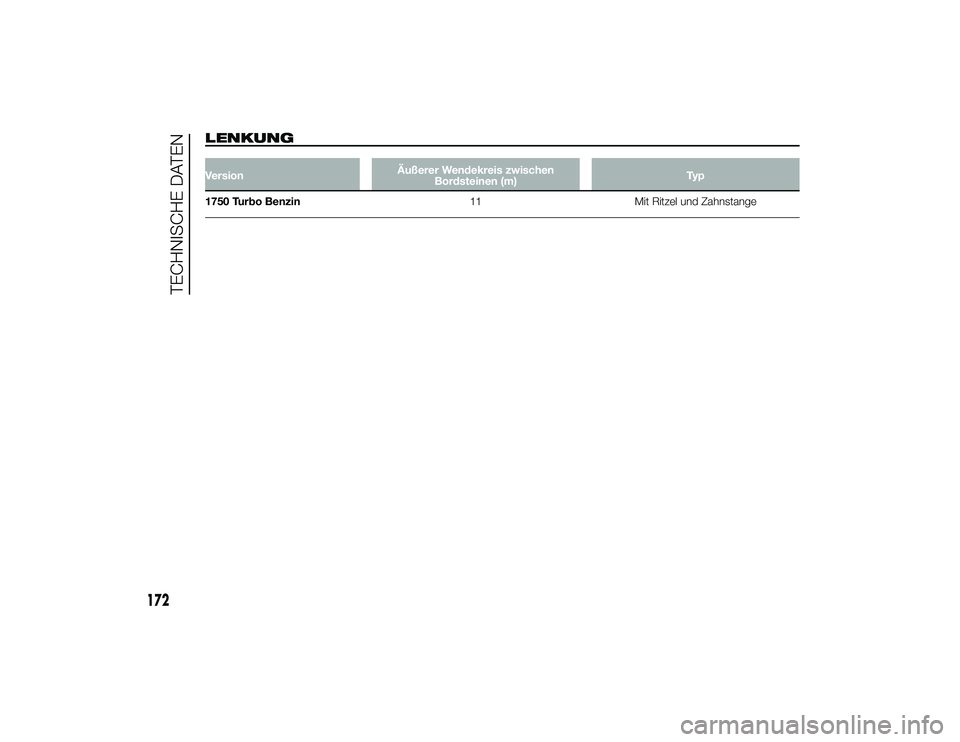

LENKUNGVersionÄußerer Wendekreis zwischen
Bordsteinen (m) Ty p
1750 Turbo Benzin 11Mit Ritzel und Zahnstange
172
TECHNISCHE DATEN
24-9-2013 11:43 Pagina 172

RÄDERFELGEN UND REIFEN
Leichtmetallfelgen Schlauchlose
Radialreifen. Im Fahrzeugbrief sind
außerdem alle zugelassenen Reifen
eingetragen.
ZUR BEACHTUNG Bei eventuellen
Unterschieden zwischen den Angaben
in der „Betriebsanleitung” und im
„Fahrzeugbrief”, gelten die Angaben im
Fahrzeugbrief.
Aus Gründen der Fahrsicherheit
müssen auf alle Räder Reifen des
gleichen Typs und der gleichen Marke
aufgezogen werden.
ZUR BEACHTUNG In schlauchlosen
Reifen dürfen keine Schläuche
verwendet werden.
KORREKTES ABLESEN
DER REIFENMASSE
Beispiel Abb. 128:
205/45 R 17 88Y205
Nennbreite (S, Abstand in mm
zwischen den Flanken)
45
Verhältnis Höhe/Breite (H/S) in
Prozent
RRadialreifen17
Durchmesser der Felge in Zoll (Ø)
88
Lastindex (Tragfähigkeit)
YIndex der Höchstgeschwindigkeit
Index der
HöchstgeschwindigkeitQbis zu 160 km/hRbis zu 170 km/hSbis zu 180 km/hTbis zu 190 km/hUbis zu 200 km/hHbis zu 210 km/hVbis zu 240 km/hW
bis zu 270 km/h
Ybis zu 300 km/h Index der
Höchstgeschwindigkeit
für Winterreifen
QM+S
bis zu 160 km/h
TM+S
bis zu 190 km/h
HM+S
bis zu 210 km/hLastindex (Tragfähigkeit)
60 = 250 kg 76= 400 kg
61 = 257 kg 77= 412 kg
62 = 265 kg 78= 425 kg
63 = 272 kg 79= 437 kg
64 = 280 kg 80= 450 kg
65 = 290 kg 81= 462 kg
66 = 300 kg 82= 475 kg
67 = 307 kg 83= 487 kg
68 = 315 kg 84= 500 kg
69 = 325 kg 85= 515 kg
70 = 335 kg 86= 530 kg
71 = 345 kg 87= 545 kg
72 = 355 kg 88= 560 kg
73 = 365 kg 89= 580 kg
74 = 375 kg 90= 600 kg
128
A0L0114
173
24-9-2013 11:43 Pagina 173
75= 387 kg 91= 615 kg
