2014 Alfa Romeo 4C Betriebsanleitung (in German)

Display-
Kontrollleuchten Bedeutung
Eingriff

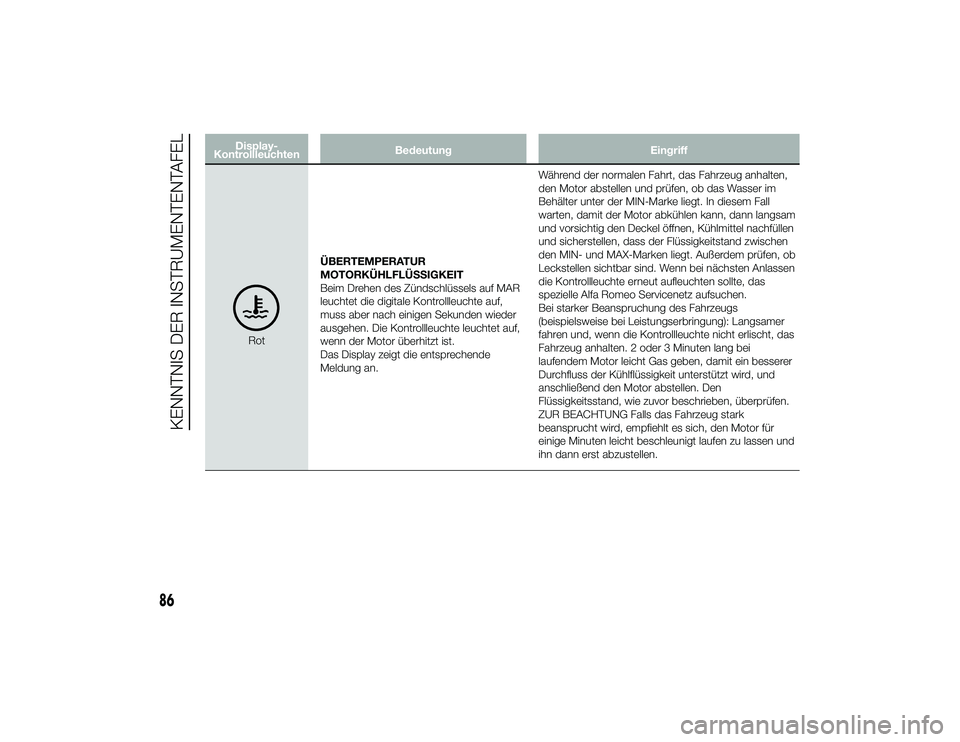

RotÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT
Beim Drehen des Zündschlüssels auf MAR
leuchtet die digitale Kontrollleuchte auf,
muss aber nach einigen Sekunden wieder
ausgehen. Die Kontrollleuchte leuchtet auf,
wenn der Motor überhitzt ist.
Das Display zeigt die entsprechende
Meldung an. Während der normalen Fahrt, das Fahrzeug anhalten,
den Motor abstellen und prüfen, ob das Wasser im
Behälter unter der MIN-Marke liegt. In diesem Fall
warten, damit der Motor abkühlen kann, dann langsam
und vorsichtig den Deckel öffnen, Kühlmittel nachfüllen
und sicherstellen, dass der Flüssigkeitstand zwischen
den MIN- und MAX-Marken liegt. Außerdem prüfen, ob
Leckstellen sichtbar sind. Wenn bei nächsten Anlassen
die Kontrollleuchte erneut aufleuchten sollte, das
spezielle Alfa Romeo Servicenetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs
(beispielsweise bei Leistungserbringung): Langsamer
fahren und, wenn die Kontrollleuchte nicht erlischt, das
Fahrzeug anhalten. 2 oder 3 Minuten lang bei
laufendem Motor leicht Gas geben, damit ein besserer
Durchfluss der Kühlflüssigkeit unterstützt wird, und
anschließend den Motor abstellen. Den
Flüssigkeitsstand, wie zuvor beschrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark
beansprucht wird, empfiehlt es sich, den Motor für
einige Minuten leicht beschleunigt laufen zu lassen und
ihn dann erst abzustellen.
86
KENNTNIS DER INSTRUMENTENTAFEL
24-9-2013 11:43 Pagina 86

Display-
Kontrollleuchten Bedeutung
Eingriff

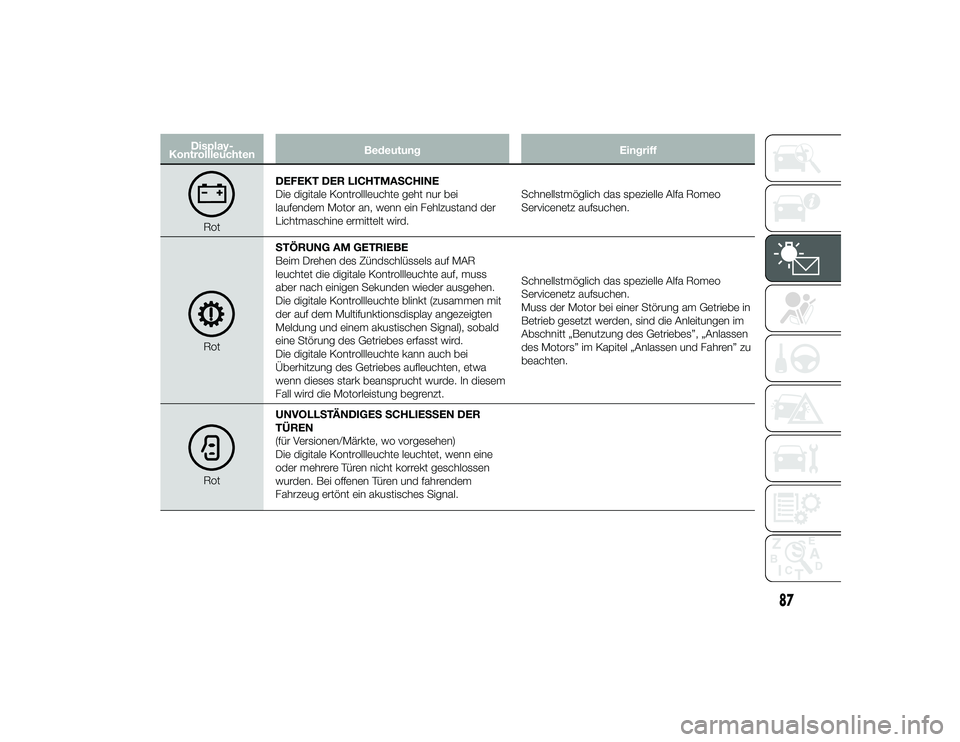

RotDEFEKT DER LICHTMASCHINE
Die digitale Kontrollleuchte geht nur bei
laufendem Motor an, wenn ein Fehlzustand der
Lichtmaschine ermittelt wird.
Schnellstmöglich das spezielle Alfa Romeo
Servicenetz aufsuchen.RotSTÖRUNG AM GETRIEBE
Beim Drehen des Zündschlüssels auf MAR
leuchtet die digitale Kontrollleuchte auf, muss
aber nach einigen Sekunden wieder ausgehen.
Die digitale Kontrollleuchte blinkt (zusammen mit
der auf dem Multifunktionsdisplay angezeigten
Meldung und einem akustischen Signal), sobald
eine Störung des Getriebes erfasst wird.
Die digitale Kontrollleuchte kann auch bei
Überhitzung des Getriebes aufleuchten, etwa
wenn dieses stark beansprucht wurde. In diesem
Fall wird die Motorleistung begrenzt. Schnellstmöglich das spezielle Alfa Romeo
Servicenetz aufsuchen.
Muss der Motor bei einer Störung am Getriebe in
Betrieb gesetzt werden, sind die Anleitungen im
Abschnitt „Benutzung des Getriebes”, „Anlassen
des Motors” im Kapitel „Anlassen und Fahren” zu
beachten.Rot
UNVOLLSTÄNDIGES SCHLIESSEN DER
TÜREN
(für Versionen/Märkte, wo vorgesehen)
Die digitale Kontrollleuchte leuchtet, wenn eine
oder mehrere Türen nicht korrekt geschlossen
wurden. Bei offenen Türen und fahrendem
Fahrzeug ertönt ein akustisches Signal.
87
24-9-2013 11:43 Pagina 87

Display-
Kontrollleuchten Bedeutung

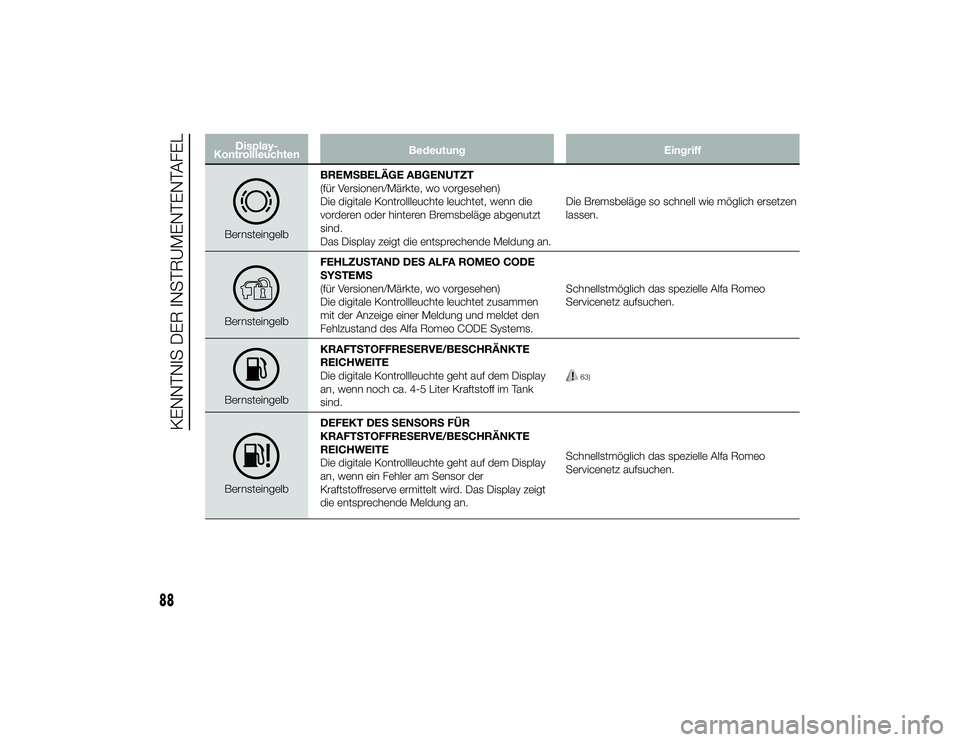

EingriffBernsteingelbBREMSBELÄGE ABGENUTZT
(für Versionen/Märkte, wo vorgesehen)
Die digitale Kontrollleuchte leuchtet, wenn die
vorderen oder hinteren Bremsbeläge abgenutzt
sind.
Das Display zeigt die entsprechende Meldung an.
Die Bremsbeläge so schnell wie möglich ersetzen
lassen.BernsteingelbFEHLZUSTAND DES ALFA ROMEO CODE
SYSTEMS
(für Versionen/Märkte, wo vorgesehen)
Die digitale Kontrollleuchte leuchtet zusammen
mit der Anzeige einer Meldung und meldet den
Fehlzustand des Alfa Romeo CODE Systems.
Schnellstmöglich das spezielle Alfa Romeo
Servicenetz aufsuchen.BernsteingelbKRAFTSTOFFRESERVE/BESCHRÄNKTE
REICHWEITE
Die digitale Kontrollleuchte geht auf dem Display
an, wenn noch ca. 4-5 Liter Kraftstoff im Tank
sind.
63)
BernsteingelbDEFEKT DES SENSORS FÜR
KRAFTSTOFFRESERVE/BESCHRÄNKTE
REICHWEITE
Die digitale Kontrollleuchte geht auf dem Display
an, wenn ein Fehler am Sensor der
Kraftstoffreserve ermittelt wird. Das Display zeigt
die entsprechende Meldung an.
Schnellstmöglich das spezielle Alfa Romeo
Servicenetz aufsuchen.
88
KENNTNIS DER INSTRUMENTENTAFEL
24-9-2013 11:43 Pagina 88

Display-
Kontrollleuchten Bedeutung

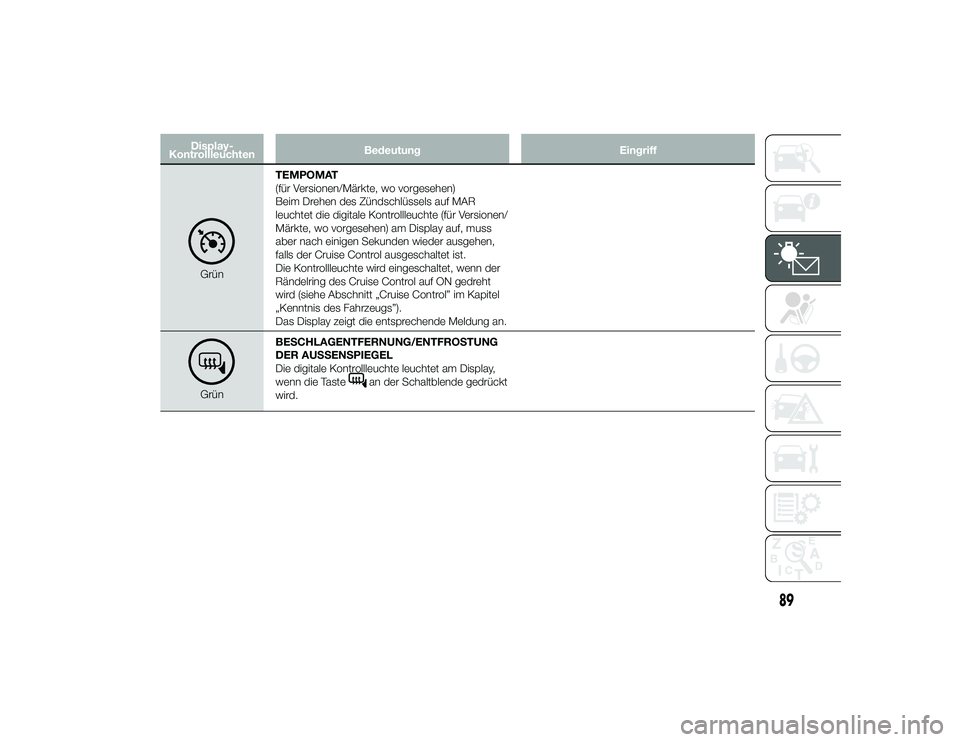

EingriffGrünTEMPOMAT
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die digitale Kontrollleuchte (für Versionen/
Märkte, wo vorgesehen) am Display auf, muss
aber nach einigen Sekunden wieder ausgehen,
falls der Cruise Control ausgeschaltet ist.
Die Kontrollleuchte wird eingeschaltet, wenn der
Rändelring des Cruise Control auf ON gedreht
wird (siehe Abschnitt „Cruise Control” im Kapitel
„Kenntnis des Fahrzeugs”).
Das Display zeigt die entsprechende Meldung an.Grün
BESCHLAGENTFERNUNG/ENTFROSTUNG
DER AUSSENSPIEGEL
Die digitale Kontrollleuchte leuchtet am Display,
wenn die Taste
an der Schaltblende gedrückt
wird.
89
24-9-2013 11:43 Pagina 89

Display-
Kontrollleuchten Bedeutung

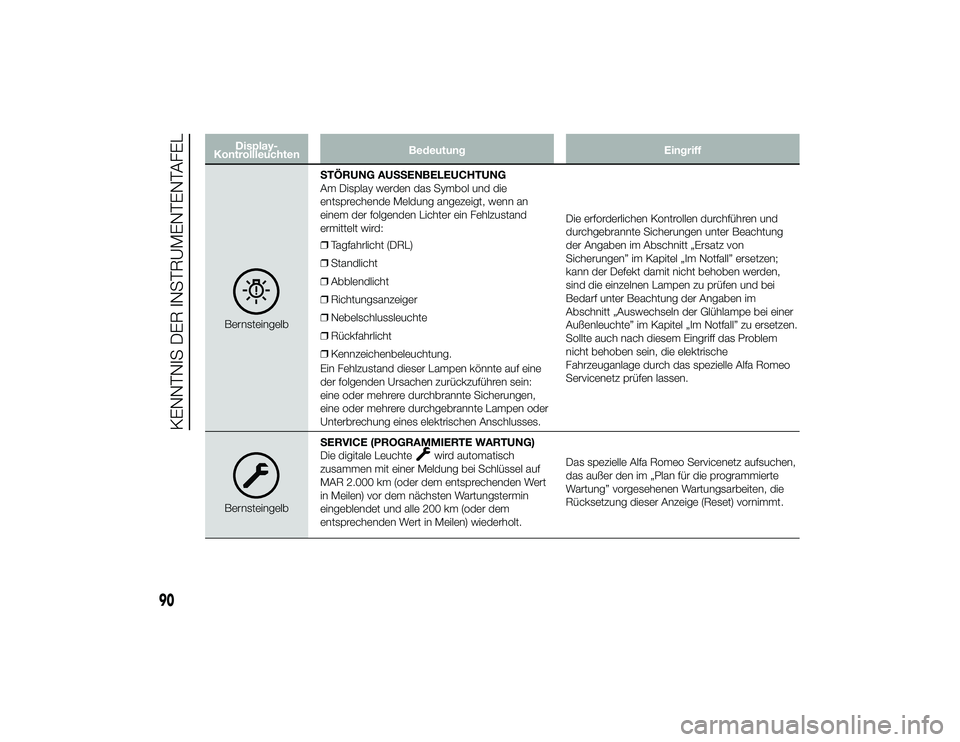

EingriffBernsteingelbSTÖRUNG AUSSENBELEUCHTUNG
Am Display werden das Symbol und die
entsprechende Meldung angezeigt, wenn an
einem der folgenden Lichter ein Fehlzustand
ermittelt wird:
❒
Tagfahrlicht (DRL)
❒ Standlicht
❒ Abblendlicht
❒ Richtungsanzeiger
❒ Nebelschlussleuchte
❒ Rückfahrlicht
❒ Kennzeichenbeleuchtung.
Ein Fehlzustand dieser Lampen könnte auf eine
der folgenden Ursachen zurückzuführen sein:
eine oder mehrere durchbrannte Sicherungen,
eine oder mehrere durchgebrannte Lampen oder
Unterbrechung eines elektrischen Anschlusses. Die erforderlichen Kontrollen durchführen und
durchgebrannte Sicherungen unter Beachtung
der Angaben im Abschnitt „Ersatz von
Sicherungen” im Kapitel „Im Notfall” ersetzen;
kann der Defekt damit nicht behoben werden,
sind die einzelnen Lampen zu prüfen und bei
Bedarf unter Beachtung der Angaben im
Abschnitt „Auswechseln der Glühlampe bei einer
Außenleuchte” im Kapitel „Im Notfall” zu ersetzen.
Sollte auch nach diesem Eingriff das Problem
nicht behoben sein, die elektrische
Fahrzeuganlage durch das spezielle Alfa Romeo
Servicenetz prüfen lassen.Bernsteingelb
SERVICE (PROGRAMMIERTE WARTUNG)
Die digitale Leuchte
wird automatisch
zusammen mit einer Meldung bei Schlüssel auf
MAR 2.000 km (oder dem entsprechenden Wert
in Meilen) vor dem nächsten Wartungstermin
eingeblendet und alle 200 km (oder dem
entsprechenden Wert in Meilen) wiederholt. Das spezielle Alfa Romeo Servicenetz aufsuchen,
das außer den im „Plan für die programmierte
Wartung” vorgesehenen Wartungsarbeiten, die
Rücksetzung dieser Anzeige (Reset) vornimmt.
90
KENNTNIS DER INSTRUMENTENTAFEL
24-9-2013 11:43 Pagina 90

Display-
Kontrollleuchten Bedeutung
Eingriff

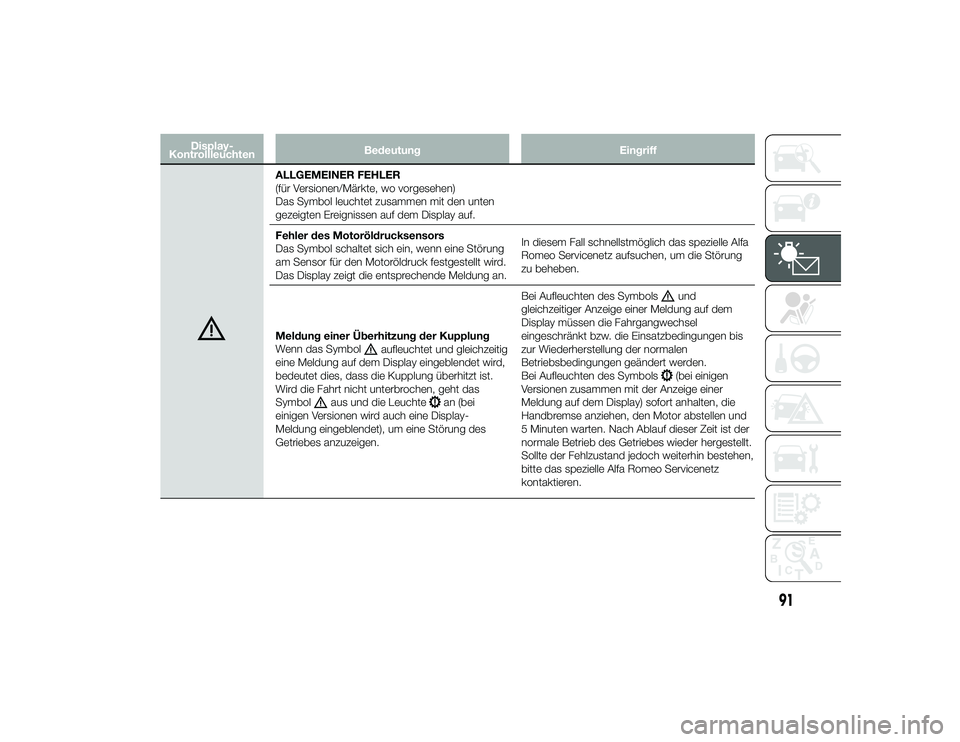

ALLGEMEINER FEHLER
(für Versionen/Märkte, wo vorgesehen)
Das Symbol leuchtet zusammen mit den unten
gezeigten Ereignissen auf dem Display auf.
Fehler des Motoröldrucksensors
Das Symbol schaltet sich ein, wenn eine Störung
am Sensor für den Motoröldruck festgestellt wird.
Das Display zeigt die entsprechende Meldung an.In diesem Fall schnellstmöglich das spezielle Alfa
Romeo Servicenetz aufsuchen, um die Störung
zu beheben.
Meldung einer Überhitzung der Kupplung
Wenn das Symbol
aufleuchtet und gleichzeitig
eine Meldung auf dem Display eingeblendet wird,
bedeutet dies, dass die Kupplung überhitzt ist.
Wird die Fahrt nicht unterbrochen, geht das
Symbol
aus und die Leuchte
an (bei
einigen Versionen wird auch eine Display-
Meldung eingeblendet), um eine Störung des
Getriebes anzuzeigen. Bei Aufleuchten des Symbols
und
gleichzeitiger Anzeige einer Meldung auf dem
Display müssen die Fahrgangwechsel
eingeschränkt bzw. die Einsatzbedingungen bis
zur Wiederherstellung der normalen
Betriebsbedingungen geändert werden.
Bei Aufleuchten des Symbols(bei einigen
Versionen zusammen mit der Anzeige einer
Meldung auf dem Display) sofort anhalten, die
Handbremse anziehen, den Motor abstellen und
5 Minuten warten. Nach Ablauf dieser Zeit ist der
normale Betrieb des Getriebes wieder hergestellt.
Sollte der Fehlzustand jedoch weiterhin bestehen,
bitte das spezielle Alfa Romeo Servicenetz
kontaktieren.
91
24-9-2013 11:43 Pagina 91

Display-
Kontrollleuchten Bedeutung
Eingriff

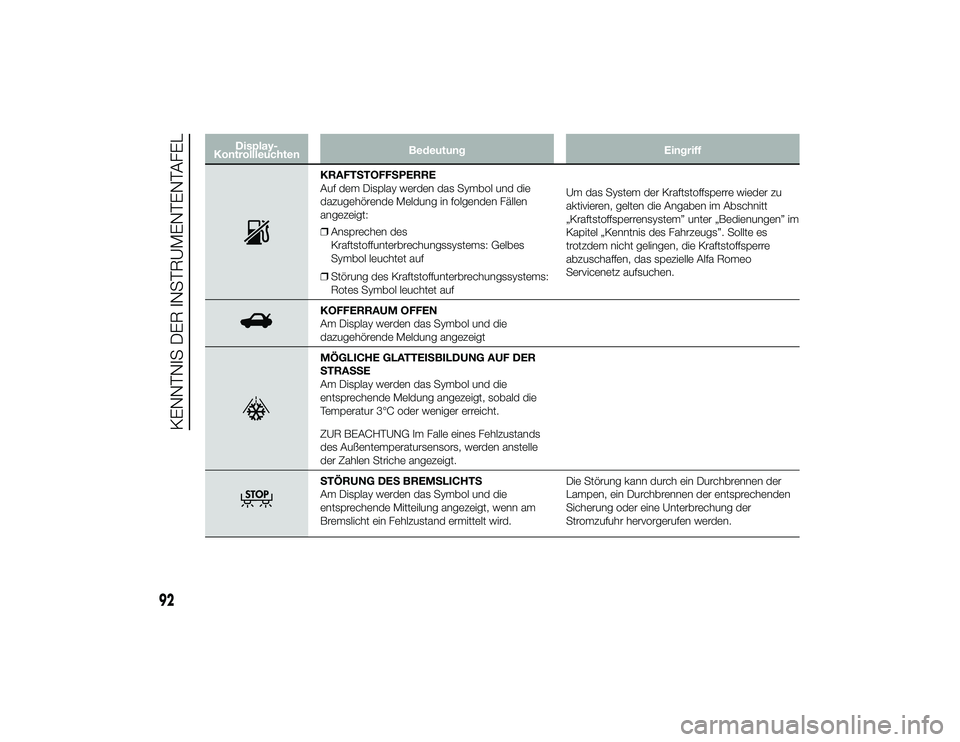

KRAFTSTOFFSPERRE
Auf dem Display werden das Symbol und die
dazugehörende Meldung in folgenden Fällen
angezeigt:
❒Ansprechen des
Kraftstoffunterbrechungssystems: Gelbes
Symbol leuchtet auf
❒ Störung des Kraftstoffunterbrechungssystems:
Rotes Symbol leuchtet auf Um das System der Kraftstoffsperre wieder zu
aktivieren, gelten die Angaben im Abschnitt
„Kraftstoffsperrensystem” unter „Bedienungen” im
Kapitel „Kenntnis des Fahrzeugs”. Sollte es
trotzdem nicht gelingen, die Kraftstoffsperre
abzuschaffen, das spezielle Alfa Romeo
Servicenetz aufsuchen.KOFFERRAUM OFFEN
Am Display werden das Symbol und die
dazugehörende Meldung angezeigtMÖGLICHE GLATTEISBILDUNG AUF DER
STRASSE
Am Display werden das Symbol und die
entsprechende Meldung angezeigt, sobald die
Temperatur 3°C oder weniger erreicht.
ZUR BEACHTUNG Im Falle eines Fehlzustands
des Außentemperatursensors, werden anstelle
der Zahlen Striche angezeigt.STÖRUNG DES BREMSLICHTS
Am Display werden das Symbol und die
entsprechende Mitteilung angezeigt, wenn am
Bremslicht ein Fehlzustand ermittelt wird.
Die Störung kann durch ein Durchbrennen der
Lampen, ein Durchbrennen der entsprechenden
Sicherung oder eine Unterbrechung der
Stromzufuhr hervorgerufen werden.
92
KENNTNIS DER INSTRUMENTENTAFEL
24-9-2013 11:43 Pagina 92

Display-
Kontrollleuchten Bedeutung
Eingriff

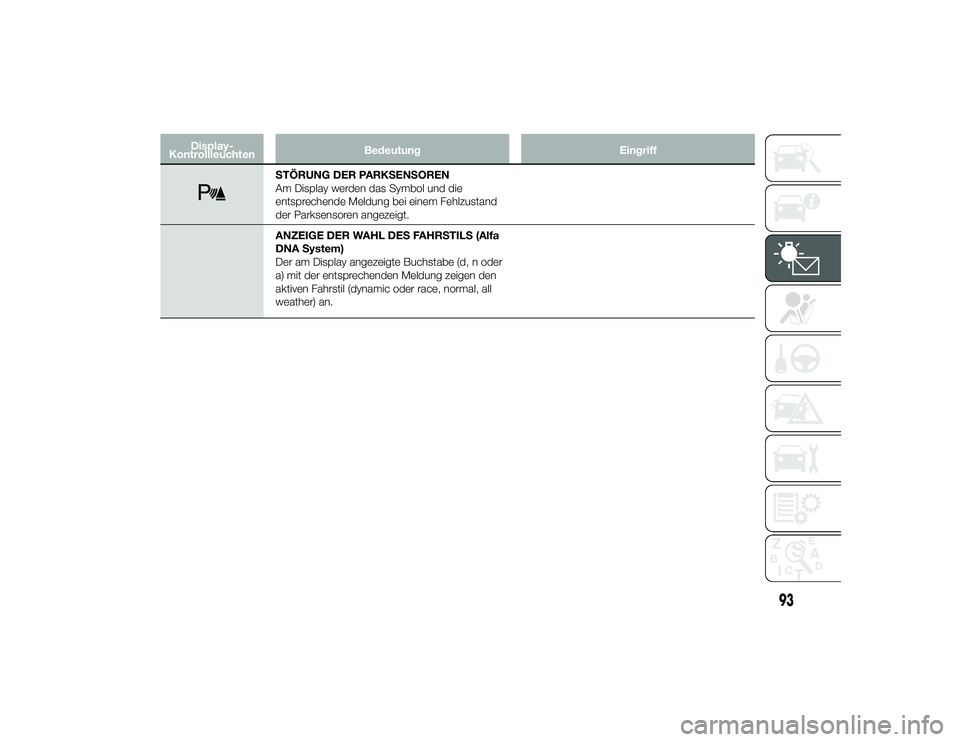

STÖRUNG DER PARKSENSOREN
Am Display werden das Symbol und die
entsprechende Meldung bei einem Fehlzustand
der Parksensoren angezeigt.
ANZEIGE DER WAHL DES FAHRSTILS (Alfa
DNA System)
Der am Display angezeigte Buchstabe (d, n oder
a) mit der entsprechenden Meldung zeigen den
aktiven Fahrstil (dynamic oder race, normal, all
weather) an.
93
