PROGRAMMIERTE
WARTUNGEine ordnungsgemäße Wartung ist zur
Sicherstellung einer langen
Lebensdauer des Fahrzeugs in
optimalem Zustand von entscheidender
Bedeutung.
Aus diesem Grund sieht Alfa Romeo
alle 20.000 Kilometer eine Reihe von
Kontrollen und Wartungsmaßnahmen
vor.
Vor und nach den 20.000 km und
nachfolgend zwischen je zwei
Scheckheftwartungen, müssen jedoch
immer die Angaben im Plan für die
programmierte Wartung befolgt werden
(z.B. regelmäßige Kontrolle des
Flüssigkeitsstandes, des Reifendruckes
usw.).
Die programmierte Wartung wird vom
speziellen Alfa Romeo Servicenetz
zu den vorgeschriebenen Intervallen
angeboten. Sollten im Verlauf der
Inspektion außer der vorgesehenen
Eingriffe zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden,
können diese nur mit Ihrem
ausdrücklichen Einverständnis
ausgeführt werden.ZUR BEACHTUNG
Wenn noch 2.000 km bis zur Fälligkeit
der Wartung fehlen, wird auf dem
Display eine entsprechende Meldung
angezeigt und die Leuchte 2000
geht an.
Die Inspektionen der programmierten
Wartung sind vom Hersteller
vorgeschrieben. Mangelnde Wartung
kann zum Verlust der Garantie führen.
Es empfiehlt sich, eventuelle kleine
Betriebsstörungen sofort dem
speziellen Alfa Romeo Servicenetz zu
melden, ohne bis zur nächsten
Inspektion zu warten.
142
WARTUNG UND PFLEGE
24-9-2013 11:43 Pagina 142

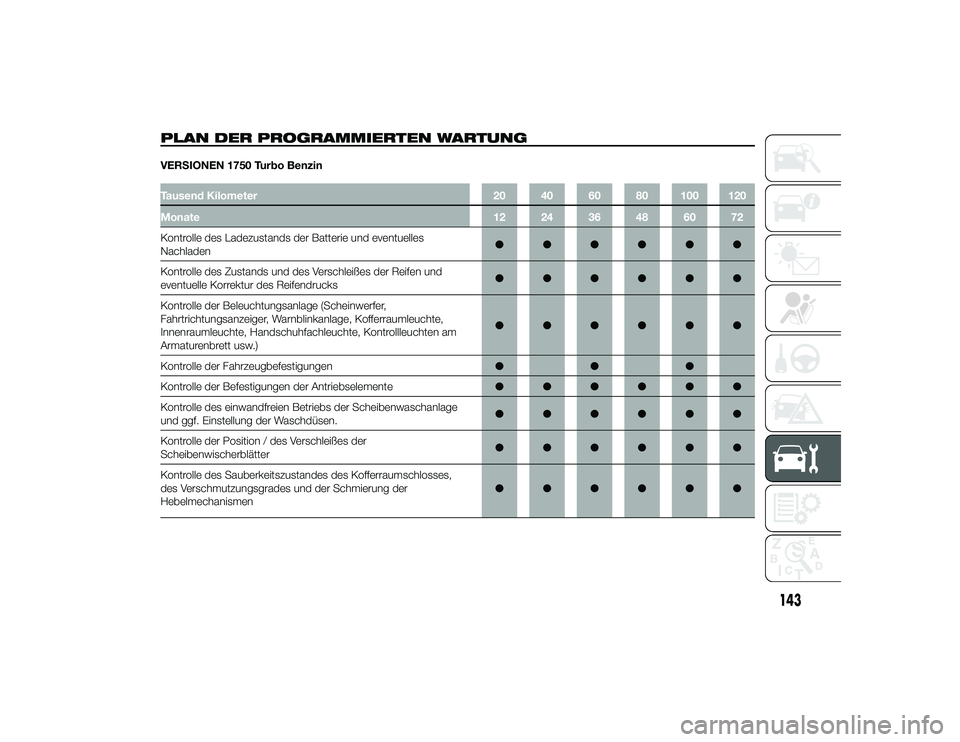

PLAN DER PROGRAMMIERTEN WARTUNGVERSIONEN 1750 Turbo BenzinTausend Kilometer20 40 60 80 100 120
Monate 12 24 36 48 60 72
Kontrolle des Ladezustands der Batterie und eventuelles
Nachladen ●●●●●●
Kontrolle des Zustands und des Verschleißes der Reifen und
eventuelle Korrektur des Reifendrucks ●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage, Kofferraumleuchte,
Innenraumleuchte, Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.) ●●●●●●
Kontrolle der Fahrzeugbefestigungen ●●●
Kontrolle der Befestigungen der Antriebselemente ●●●●●●
Kontrolle des einwandfreien Betriebs der Scheibenwaschanlage
und ggf. Einstellung der Waschdüsen. ●●●●●●
Kontrolle der Position / des Verschleißes der
Scheibenwischerblätter ●●●●●●
Kontrolle des Sauberkeitszustandes des Kofferraumschlosses,
des Verschmutzungsgrades und der Schmierung der
Hebelmechanismen ●●●●●●
143
24-9-2013 11:43 Pagina 143

Tausend Kilometer20 40 60 80 100 120
Monate 12 24 36 48 60 72
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, selbsttragendes Fahrgestell aus
Carbonfaser, aerodynamische Schutzvorrichtungen am
Fahrzeugunterbau, Rohre und Schläuche (Abgas, Kraftstoff,
Bremsen), Gummiteile (Hauben, Manschetten der Antriebswellen,
Manschetten, Buchsen usw.) ●●●●●●
Kontrolle des Zustands und Verschleißes der vorderen
Scheibenbremsen und Bremsbeläge und der Funktionstüchtigkeit
des Bremsbelagverschleißsensors ●●●●●●
Kontrolle des Zustands und Verschleißes der hinteren
Scheibenbremsen und Bremsbeläge und der Funktionstüchtigkeit
des Bremsbelagverschleißsensors ●●●●●●
Kontrolle und eventuelle Wiederherstellung des
Flüssigkeitsstandes (Motorkühlung, Bremsen,
Scheibenwaschanlage usw.) ●●●●●●
Sichtkontrolle des Zustands des/der Antriebsriemen(s) der
Zusatzaggregate ●
Kontrolle des Zahnriemens der Motorsteuerung ●
Kontrolle und eventuelle Einstellung des Handbremshebelwegs
(oder alle 12 Monate) ●●●●●●
Abgaskontrolle/Abgastrübungsmessung ●●●
Kontrolle des einwandfreien Betriebs der Motorkontrollsysteme
(über Diagnosestecker) ●●●●●●
144
WARTUNG UND PFLEGE
24-9-2013 11:43 Pagina 144

Tausend Kilometer20 40 60 80 100 120
Monate 12 24 36 48 60 72
Kontrolle und eventuelle Wiederherstellung des Ölstandes des
Automatikgetriebes mit Doppelkupplung ●
Auswechseln der Zündkerzen (#) ●●
Auswechseln des/der Antriebsriemen(s) der Zusatzaggregate ●
Auswechseln des Zahnriemens der Motorsteuerung (*) ●
Auswechseln des Luftfiltereinsatzes ●●●●●●
Wechsel des Motoröls und des Ölfilters (**)
Auswechseln der Bremsflüssigkeit (oder alle 24 Monate) ●●●(#) Um die Funktionstüchtigkeit sicherzustellen und gravierende Motorschäden zu vermeiden, unbedingt: nur spezielle zertifizierte Zündkerzen derselben Marke und
Art für diesen Motor zu benutzen (siehe Abschnitt "Motor" im Kapitel "Technische Daten"); die Fälligkeit für den Zündkerzenwechsel, die im Plan für die
programmierte Wartung vorgeschrieben wird, strengstens einhalten; für den Zündkerzenwechsel wird empfohlen, das spezielle Alfa Romeo Servicenetz
aufzusuchen.
(*) Unabhängig von der Kilometerleistung ist der Steuerriemen bei besonders starker Beanspruchung (kaltes Klima, Fahren im Stadtzyklus, langen Leerlaufphasen) alle 4 Jahre oder ansonsten alle 5 Jahre zu ersetzen
(**) Das tatsächliche Wechselintervall für Öl und Ölfilter hängt von der Einsatzbedingung des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung auf der Instrumententafel (wo vorgesehen) angezeigt (Wechsel in jedem Fall alle 12 Monate).
145
24-9-2013 11:43 Pagina 145

REGELMÄSSIGE
KONTROLLENAlle 1.000 km oder vor einer langen
Reise folgende Kontrollen durchführen
und eventuell folgende Betriebsmittel
nachfüllen:
❒Stand der Motorkühlflüssigkeit
❒ Bremsflüssigkeit
❒ Scheibenwaschflüssigkeit
❒ Druck und Zustand der Reifen
❒ Funktion der Beleuchtungsanlage
(Scheinwerfer,
Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.)
❒ Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
des Wischerblatts.
Alle 3.000 km den Stand des Motoröls
kontrollieren und eventuell wieder
herstellen. Wenn das Fahrzeug hauptsächlich
unter einer der folgenden Bedingungen
benutzt wird:
❒
Bei starker Beanspruchung des
Fahrzeugs, beispielsweise auf der
Rennstrecke
❒ staubige Straßen
❒ häufige Kurzstreckenfahrten (unter
7-8 km) bei Temperaturen unter
dem Gefrierpunkt
❒ Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt)
müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan der
programmierten Wartung angegeben
ist:
❒ Kontrolle auf Bremsbelagverschleiß
und Prüfung des Zustands der
Vorder- und
Hinterradscheibenbremsen
❒ Kontrolle der Sauberkeit der
Heckklappe, Reinigung und
Schmierung der Hebel ❒
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw.)
❒ Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
❒ Sichtkontrolle Zustand der
Antriebsriemen der Zusatzaggregate
❒ Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters
❒ Kontrolle und eventuelles
Auswechseln des Luftfilters.
Die Benutzung des Fahrzeugs auf der
Rennstrecke erfolgt nur gelegentlich, da
es für den Straßengebrauch konzipiert
und gebaut wurde.
146
WARTUNG UND PFLEGE
24-9-2013 11:43 Pagina 146
VERWENDUNG DES
FAHRZEUGS UNTER
SCHWERENEINSATZBEDINGUNGEN

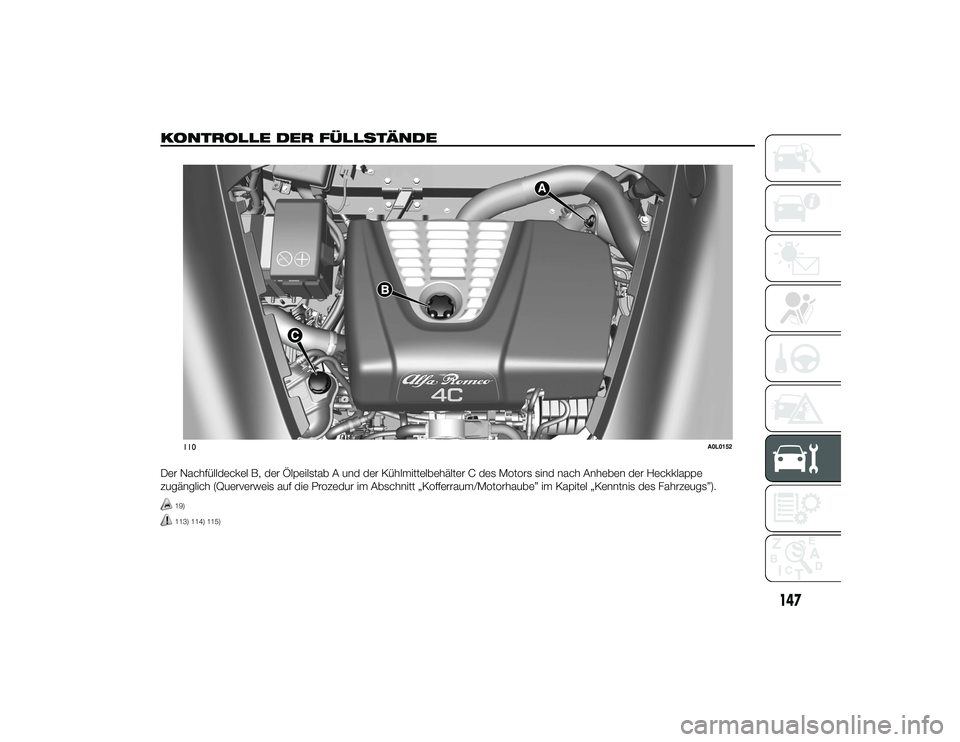

KONTROLLE DER FÜLLSTÄNDE.Der Nachfülldeckel B, der Ölpeilstab A und der Kühlmittelbehälter C des Motors sind nach Anheben der Heckklappe
zugänglich (Querverweis auf die Prozedur im Abschnitt „Kofferraum/Motorhaube” im Kapitel „Kenntnis des Fahrzeugs”).
19)113) 114) 115)110
A0L0152
147
24-9-2013 11:43 Pagina 147

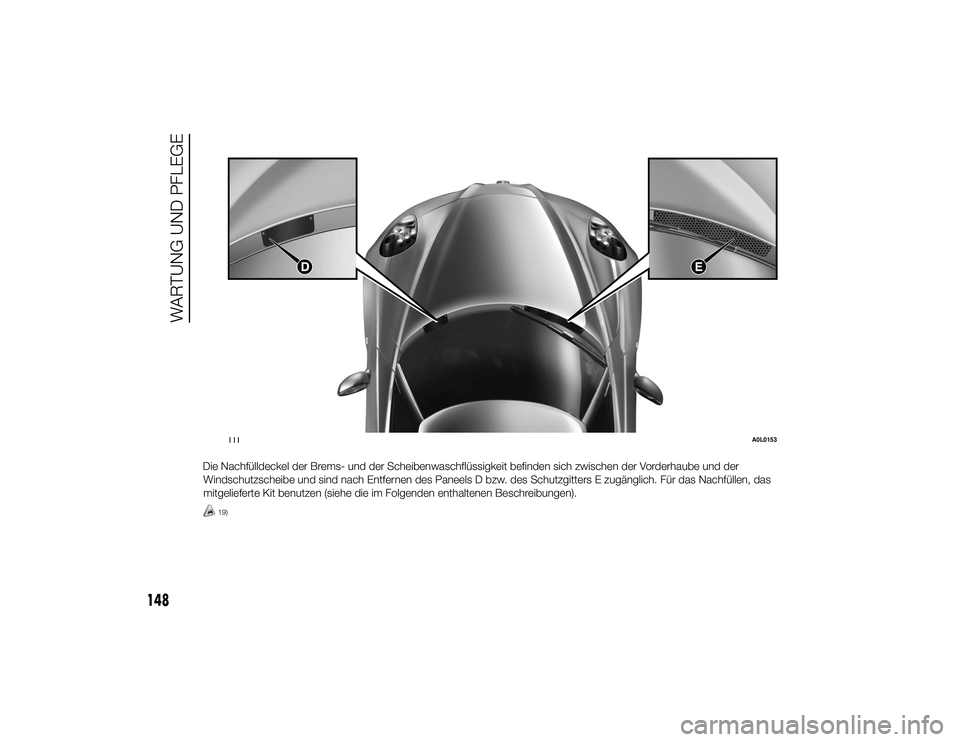

Die Nachfülldeckel der Brems- und der Scheibenwaschflüssigkeit befinden sich zwischen der Vorderhaube und derWindschutzscheibe und sind nach Entfernen des Paneels D bzw. des Schutzgitters E zugänglich. Für das Nachfüllen, das
mitgelieferte Kit benutzen (siehe die im Folgenden enthaltenen Beschreibungen).
19)111
A0L0153
148
WARTUNG UND PFLEGE
24-9-2013 11:43 Pagina 148

MOTORÖL
Kontrollieren, dass der Ölstand
zwischen der MIN- und der MAX-Marke
am Ölpeilstab A Abb. 110 liegt.
Für diese Kontrolle muss der Ölpeilstab
aus der Aufnahme gezogen und mit
einem fusselfreien Tuch gereinigt
werden, bevor er wieder eingeführt
wird. Den Ölpeilstab ein zweites Mal
herausziehen und den Ölstand prüfen.
116)
Sollte sich der Ölstand in der Nähe der
MIN-Marke befinden oder sogar
darunter, muss über den
Nachfüllstutzen B Abb. 110, Öl bis zum
Erreichen der MAX-Marke nachgefüllt
werden.
20)
Den Ölpeilstab A herausziehen und mit
einem fusselfreien Tuch reinigen; dann
wieder einführen. Den Ölpeilstab ein
zweites Mal herausziehen und prüfen,
dass der Ölstand zwischen den MIN-
und MAX-Marken am Peilstab liegt.
116)
Der Abstand zwischen der MIN- und
MAX-Marke entspricht etwa 1 Liter Öl.Motorölverbrauch
21)
3)
Der maximale Ölverbrauch liegt bei
etwa 400 Gramm je 1.000 km.
In der ersten Zeit befindet sich der
Motor in der Einlaufphase. Die Werte für
den Ölverbrauch sind daher erst nach
den ersten 5.000 - 6.000 km als stabil
zu betrachten.
HINWEIS Bei Ölnachfüllen oder
-wechsel muss der Motor einige
Sekunden lang im Leerlauf drehen und
einige Minuten nach dem Stillstand
stehen bleiben.
MOTORKÜHLMITTEL
22)
117)
Der Kühlmittelstand ist bei kaltem
Motor zu kontrollieren. Er muss
zwischen den MIN- und MAX-Marken
am Becken liegen.
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel C Abb. 110
des Behälters abschrauben und die im
Abschnitt „Flüssigkeiten und
Schmiermittel” im Kapitel „Technische
Daten” vorgeschriebene Flüssigkeit
nachfüllen.
118) 119)
Um den Stand der
Windschutzscheiben-Waschflüssigkeit
zu kontrollieren, folgendermaßen
vorgehen:
❒
Um Interferenzen während der
Prozedur zu vermeiden, den
Scheibenwischer wie im Abschnitt
„Scheibenwischer” im Kapitel
„Wartung und Pflege” beschrieben
von der Scheibe heben.
❒ Die 4 selbstschneidenden Muttern A
Abb. 112 mit dem mitgelieferten
Schraubenzieher lösen. Das
Haubengitter ausbauen.
❒ Den Deckel vom Stutzen entfernen.112
A0L0130
149
24-9-2013 11:43 Pagina 149
SCHEIBENWASCHFLÜSSIGKEIT
