2014.5 OPEL ANTARA Instrukcja obsługi (in Polish)

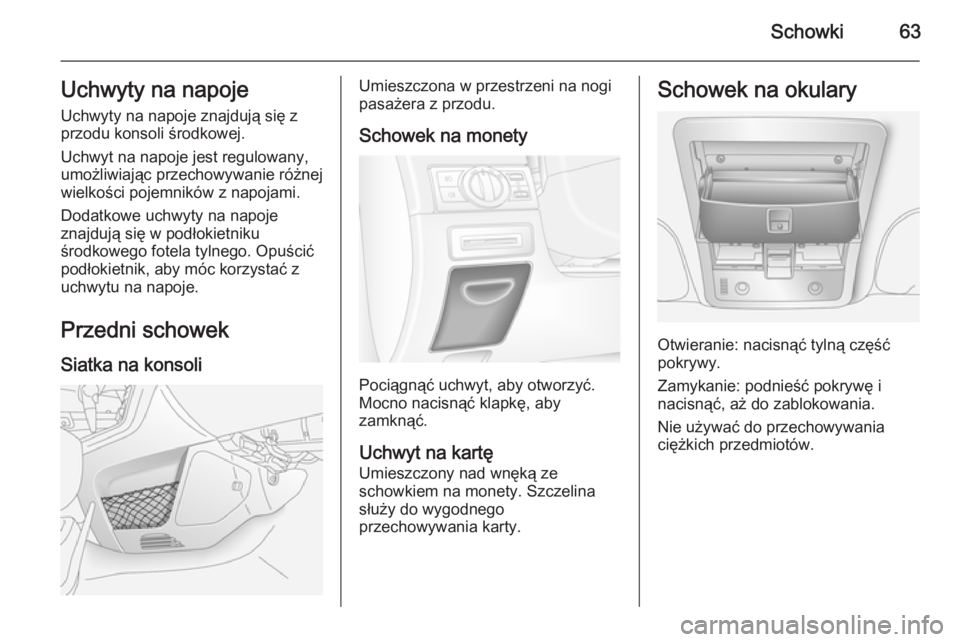

Schowki63Uchwyty na napojeUchwyty na napoje znajdują się z
przodu konsoli środkowej.
Uchwyt na napoje jest regulowany,
umożliwiając przechowywanie różnej wielkości pojemników z napojami.
Dodatkowe uchwyty na napoje
znajdują się w podłokietniku
środkowego fotela tylnego. Opuścić
podłokietnik, aby móc korzystać z
uchwytu na napoje.
Przedni schowek Siatka na konsoliUmieszczona w przestrzeni na nogi
pasażera z przodu.
Schowek na monety
Pociągnąć uchwyt, aby otworzyć.
Mocno nacisnąć klapkę, aby
zamknąć.
Uchwyt na kartę
Umieszczony nad wnęką ze
schowkiem na monety. Szczelina
służy do wygodnego
przechowywania karty.
Schowek na okulary
Otwieranie: nacisnąć tylną część
pokrywy.
Zamykanie: podnieść pokrywę i
nacisnąć, aż do zablokowania.
Nie używać do przechowywania
ciężkich przedmiotów.

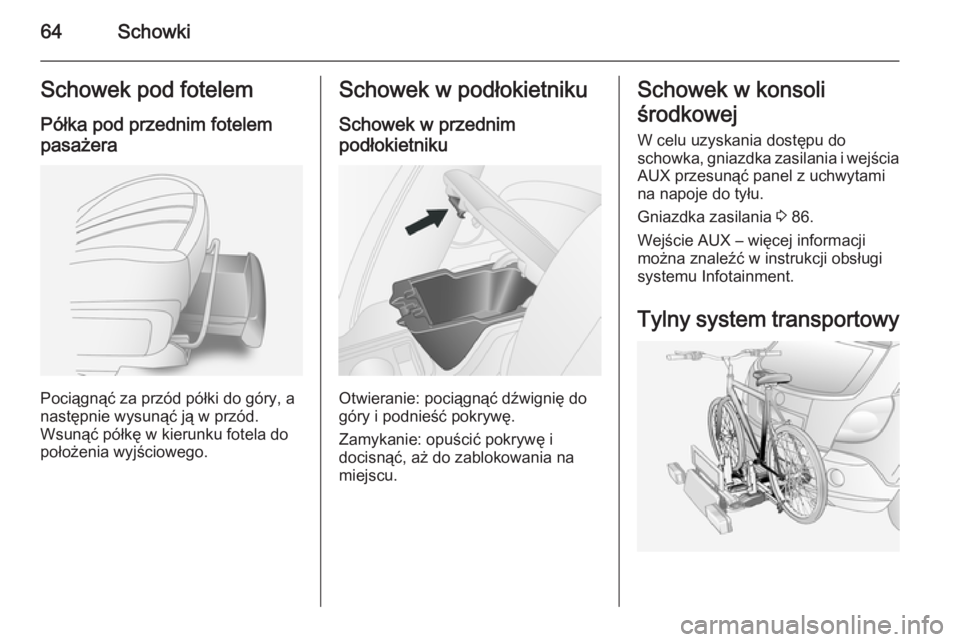

64SchowkiSchowek pod fotelem
Półka pod przednim fotelem
pasażera
Pociągnąć za przód półki do góry, a
następnie wysunąć ją w przód.
Wsunąć półkę w kierunku fotela do położenia wyjściowego.
Schowek w podłokietniku
Schowek w przednim
podłokietniku
Otwieranie: pociągnąć dźwignię do
góry i podnieść pokrywę.
Zamykanie: opuścić pokrywę i
docisnąć, aż do zablokowania na
miejscu.
Schowek w konsoli
środkowej
W celu uzyskania dostępu do
schowka, gniazdka zasilania i wejścia AUX przesunąć panel z uchwytami
na napoje do tyłu.
Gniazdka zasilania 3 86.
Wejście AUX – więcej informacji można znaleźć w instrukcji obsługi
systemu Infotainment.
Tylny system transportowy

Schowki65

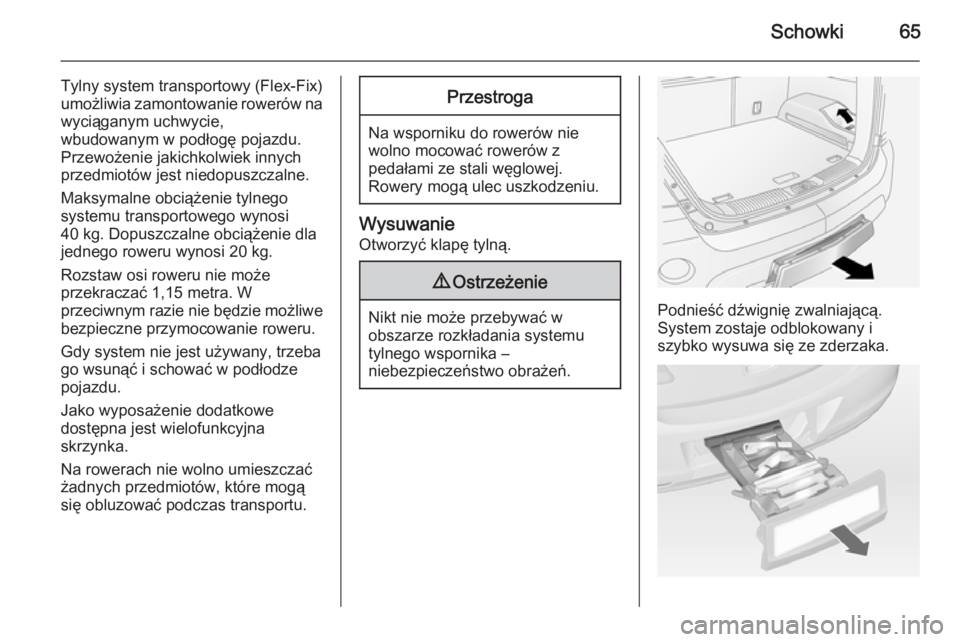

Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie rowerów na
wyciąganym uchwycie,
wbudowanym w podłogę pojazdu.
Przewożenie jakichkolwiek innych
przedmiotów jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego wynosi
40 kg. Dopuszczalne obciążenie dla
jednego roweru wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Gdy system nie jest używany, trzeba
go wsunąć i schować w podłodze
pojazdu.
Jako wyposażenie dodatkowe
dostępna jest wielofunkcyjna
skrzynka.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Na wsporniku do rowerów nie wolno mocować rowerów z
pedałami ze stali węglowej.
Rowery mogą ulec uszkodzeniu.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.Podnieść dźwignię zwalniającą.
System zostaje odblokowany i
szybko wysuwa się ze zderzaka.

66Schowki

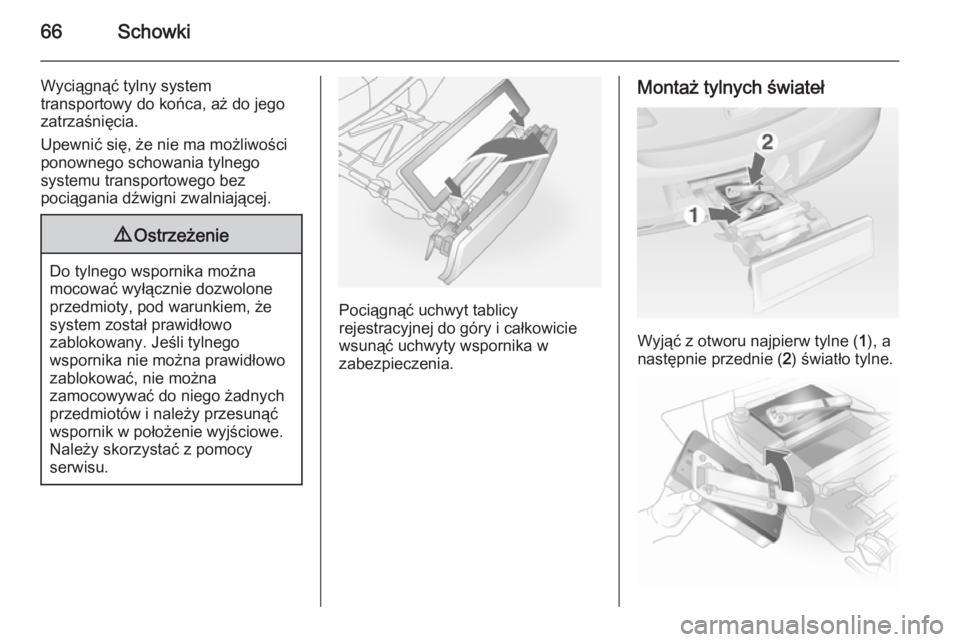

Wyciągnąć tylny system
transportowy do końca, aż do jego
zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Pociągnąć uchwyt tablicy
rejestracyjnej do góry i całkowicie
wsunąć uchwyty wspornika w
zabezpieczenia.
Montaż tylnych świateł
Wyjąć z otworu najpierw tylne ( 1), a
następnie przednie ( 2) światło tylne.

Schowki67

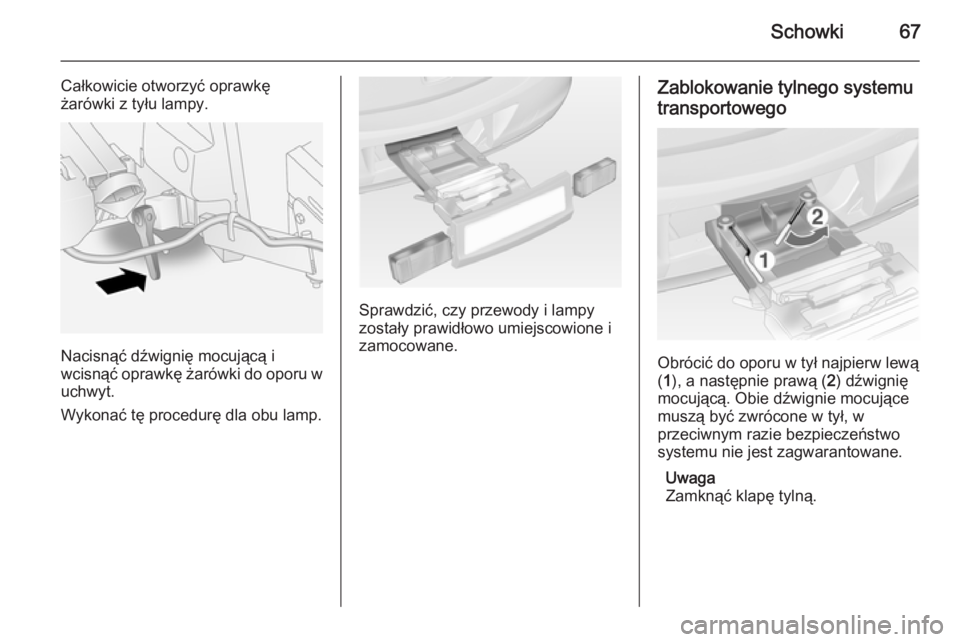

Całkowicie otworzyć oprawkę
żarówki z tyłu lampy.
Nacisnąć dźwignię mocującą i
wcisnąć oprawkę żarówki do oporu w
uchwyt.
Wykonać tę procedurę dla obu lamp.
Sprawdzić, czy przewody i lampy
zostały prawidłowo umiejscowione i
zamocowane.
Zablokowanie tylnego systemu
transportowego
Obrócić do oporu w tył najpierw lewą
( 1 ), a następnie prawą ( 2) dźwignię
mocującą. Obie dźwignie mocujące muszą być zwrócone w tył, w
przeciwnym razie bezpieczeństwo
systemu nie jest zagwarantowane.
Uwaga
Zamknąć klapę tylną.

68Schowki
Rozkładanie uchwytów na korby
pedałów
Rozłożyć jeden lub oba uchwyty na
korby pedałów w górę, aż do
zablokowania ukośnego wspornika.
Wyjąć zamocowania z uchwytów na
korby pedałów.
Przygotowanie tylnego systemu
transportowego do przewożenia roweru
Za pomocą obrotowej dźwigni na
uchwycie korby pedału wstępnie
dostosować element do wymiaru
poprzecznego korby pedału.
W przypadku roweru z prostymi
korbami pedałów należy całkowicie
odkręcić uchwyt korby (poz. 5).

Schowki69

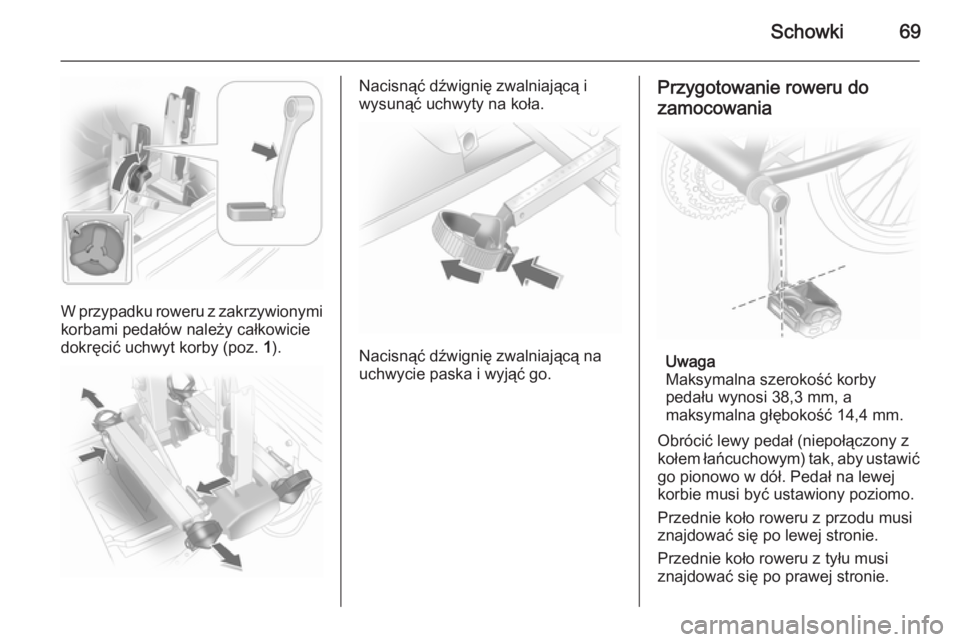

W przypadku roweru z zakrzywionymikorbami pedałów należy całkowicie
dokręcić uchwyt korby (poz. 1).
Nacisnąć dźwignię zwalniającą i
wysunąć uchwyty na koła.
Nacisnąć dźwignię zwalniającą na
uchwycie paska i wyjąć go.
Przygotowanie roweru do
zamocowania
Uwaga
Maksymalna szerokość korby
pedału wynosi 38,3 mm, a
maksymalna głębokość 14,4 mm.
Obrócić lewy pedał (niepołączony z
kołem łańcuchowym) tak, aby ustawić go pionowo w dół. Pedał na lewej
korbie musi być ustawiony poziomo.
Przednie koło roweru z przodu musi
znajdować się po lewej stronie.
Przednie koło roweru z tyłu musi
znajdować się po prawej stronie.

70Schowki
Mocowanie roweru do tylnego
systemu transportowego
Umieścić rower na uchwycie. Korbę
pedału należy umieścić w otworze uchwytu w sposób pokazany na
rysunku.
Przestroga
Upewnić się, że pedał nie styka się z powierzchnią tylnego wspornika.
W przeciwnym razie zespół korby
roweru może zostać uszkodzony
podczas transportu.
Wsunąć zamocowanie korby pedału
od góry w zewnętrzną prowadnicę
uchwytu na korbę i wcisnąć do oporu.
Przytwierdzić korbę pedału,
przykręcając śrubę na zamocowaniu.
Ustawić uchwyty kół tak, aby rower
był usytuowany mniej więcej
poziomo. Odległość między pedałami a klapą tylną powinna wynosić co
najmniej 5 cm.
Oba koła roweru muszą znajdować
się w uchwytach.
Przestroga
Pamiętać o odpowiednim
wyciągnięciu uchwytów na koła
tak, aby znalazły się w nich oba
