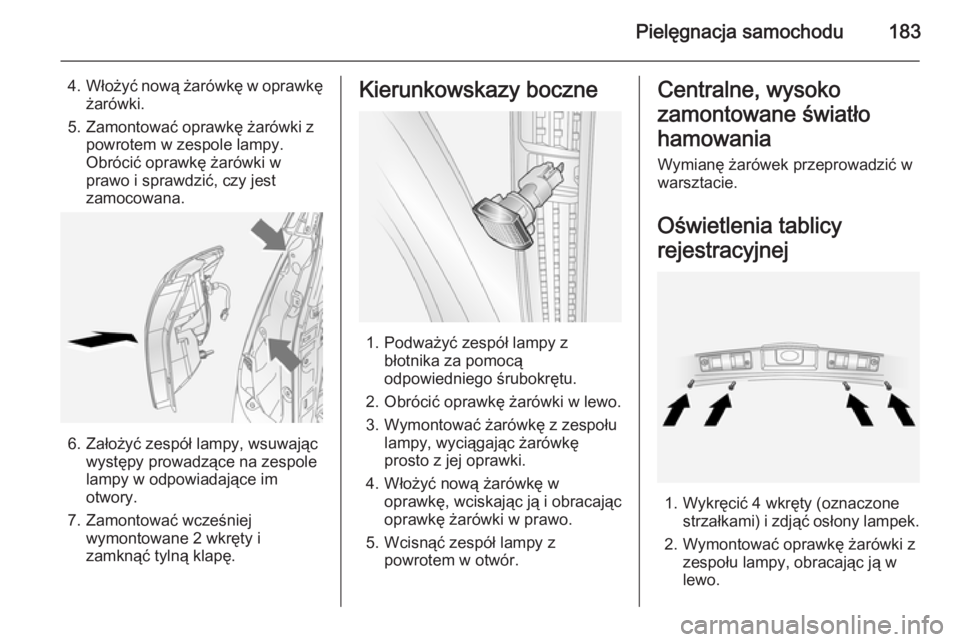

Pielęgnacja samochodu183
4.Włożyć nową żarówkę w oprawkę
żarówki.
5. Zamontować oprawkę żarówki z powrotem w zespole lampy.
Obrócić oprawkę żarówki w
prawo i sprawdzić, czy jest
zamocowana.
6. Założyć zespół lampy, wsuwając występy prowadzące na zespole
lampy w odpowiadające im
otwory.
7. Zamontować wcześniej wymontowane 2 wkręty izamknąć tylną klapę.
Kierunkowskazy boczne
1. Podważyć zespół lampy z błotnika za pomocą
odpowiedniego śrubokrętu.
2. Obrócić oprawkę żarówki w lewo.
3. Wymontować żarówkę z zespołu lampy, wyciągając żarówkę
prosto z jej oprawki.
4. Włożyć nową żarówkę w oprawkę, wciskając ją i obracając
oprawkę żarówki w prawo.
5. Wcisnąć zespół lampy z powrotem w otwór.
Centralne, wysoko
zamontowane światło hamowania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenia tablicy
rejestracyjnej
1. Wykręcić 4 wkręty (oznaczone strzałkami) i zdjąć osłony lampek.
2. Wymontować oprawkę żarówki z zespołu lampy, obracając ją w
lewo.

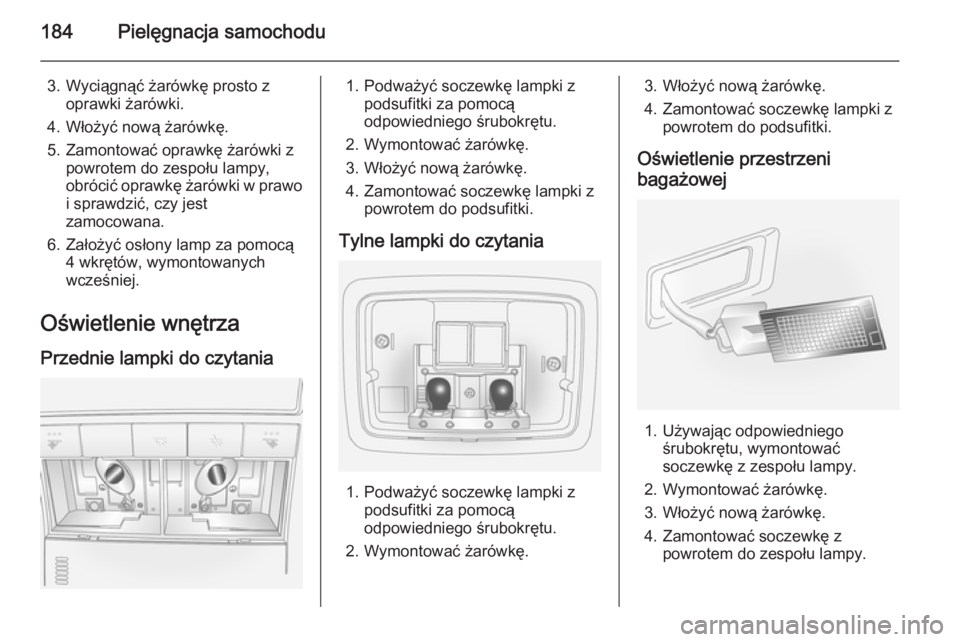

184Pielęgnacja samochodu
3. Wyciągnąć żarówkę prosto zoprawki żarówki.
4. Włożyć nową żarówkę.
5. Zamontować oprawkę żarówki z powrotem do zespołu lampy,
obrócić oprawkę żarówki w prawo
i sprawdzić, czy jest
zamocowana.
6. Założyć osłony lamp za pomocą 4 wkrętów, wymontowanych
wcześniej.
Oświetlenie wnętrza Przednie lampki do czytania1. Podważyć soczewkę lampki z podsufitki za pomocąodpowiedniego śrubokrętu.
2. Wymontować żarówkę.
3. Włożyć nową żarówkę.
4. Zamontować soczewkę lampki z powrotem do podsufitki.
Tylne lampki do czytania
1. Podważyć soczewkę lampki z podsufitki za pomocąodpowiedniego śrubokrętu.
2. Wymontować żarówkę.
3. Włożyć nową żarówkę.
4. Zamontować soczewkę lampki z powrotem do podsufitki.
Oświetlenie przestrzeni
bagażowej
1. Używając odpowiedniego śrubokrętu, wymontować
soczewkę z zespołu lampy.
2. Wymontować żarówkę.
3. Włożyć nową żarówkę.
4. Zamontować soczewkę z powrotem do zespołu lampy.

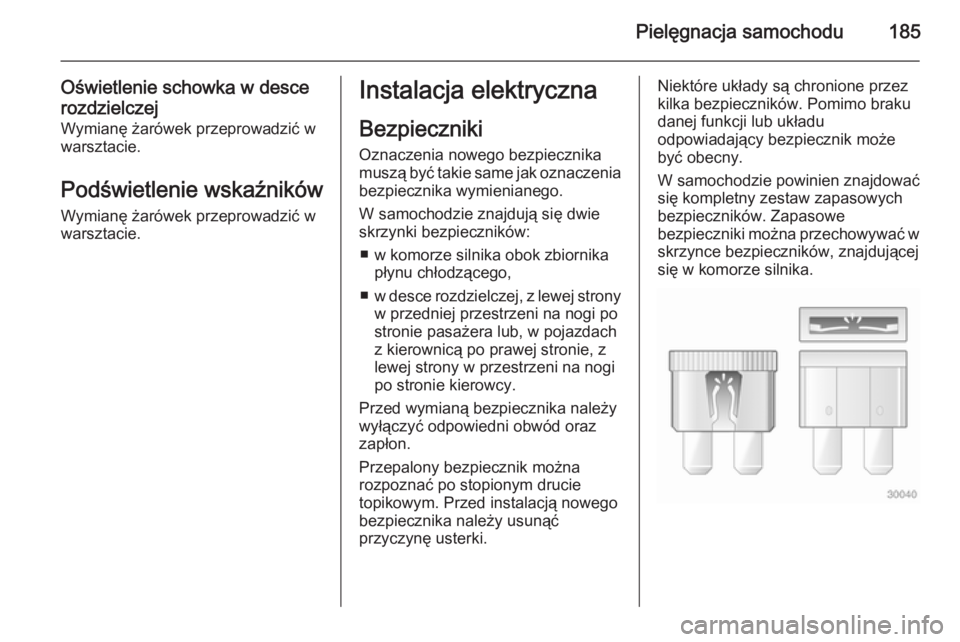

Pielęgnacja samochodu185
Oświetlenie schowka w desce
rozdzielczej Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
■ w komorze silnika obok zbiornika płynu chłodzącego,
■ w desce rozdzielczej, z lewej strony
w przedniej przestrzeni na nogi postronie pasażera lub, w pojazdach
z kierownicą po prawej stronie, z
lewej strony w przestrzeni na nogi
po stronie kierowcy.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.Niektóre układy są chronione przez
kilka bezpieczników. Pomimo braku
danej funkcji lub układu
odpowiadający bezpiecznik może
być obecny.
W samochodzie powinien znajdować
się kompletny zestaw zapasowych
bezpieczników. Zapasowe
bezpieczniki można przechowywać w skrzynce bezpieczników, znajdującej
się w komorze silnika.

186Pielęgnacja samochodu
Szczypce ułatwiające wymianęmałych bezpieczników
Szczypce ułatwiające wymianę
małych bezpieczników można
umieścić w skrzynce bezpieczników
w komorze silnika.Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

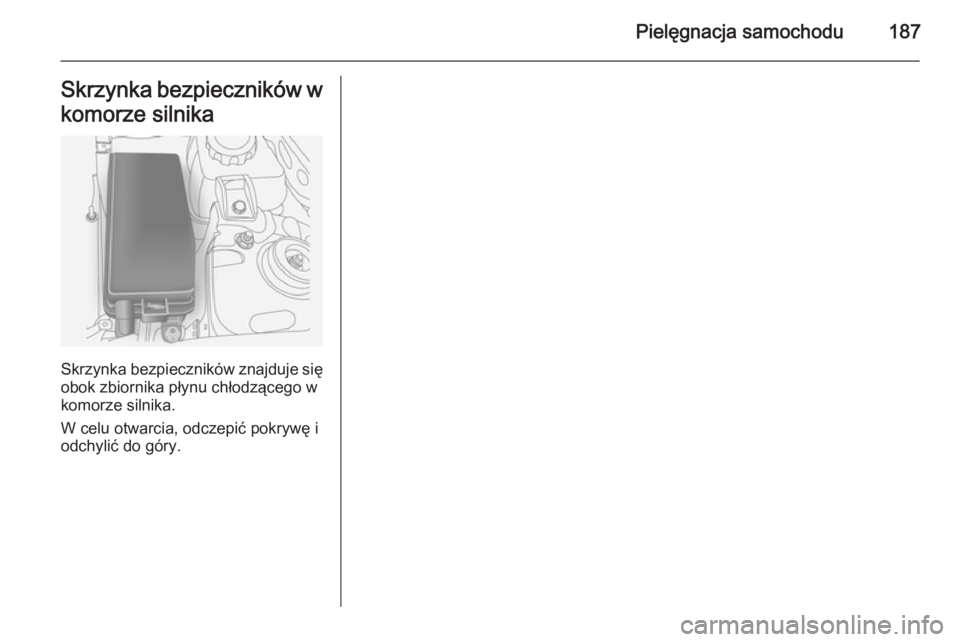

Pielęgnacja samochodu187Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się obok zbiornika płynu chłodzącego w
komorze silnika.
W celu otwarcia, odczepić pokrywę i
odchylić do góry.

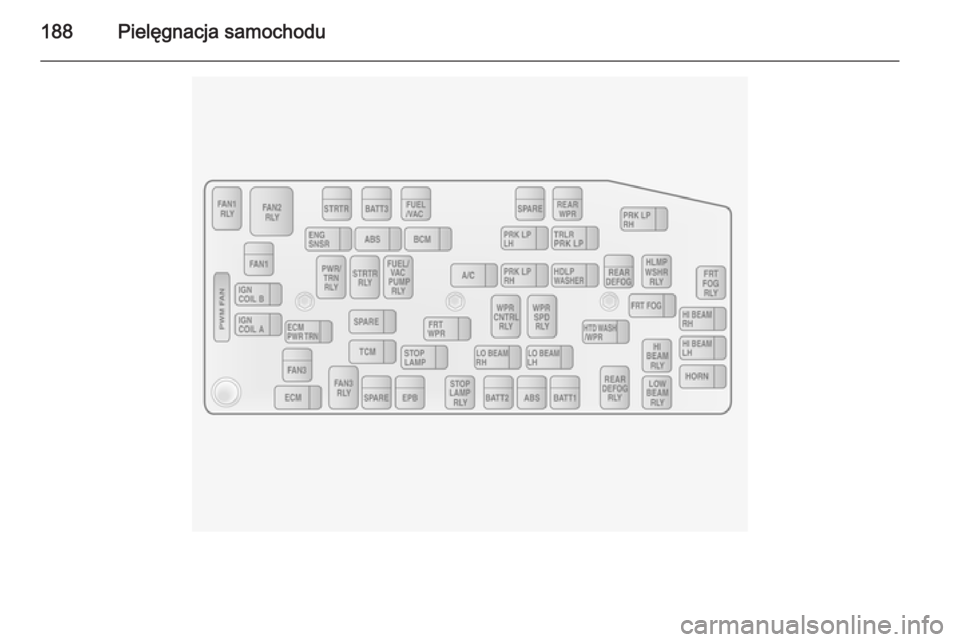

188Pielęgnacja samochodu

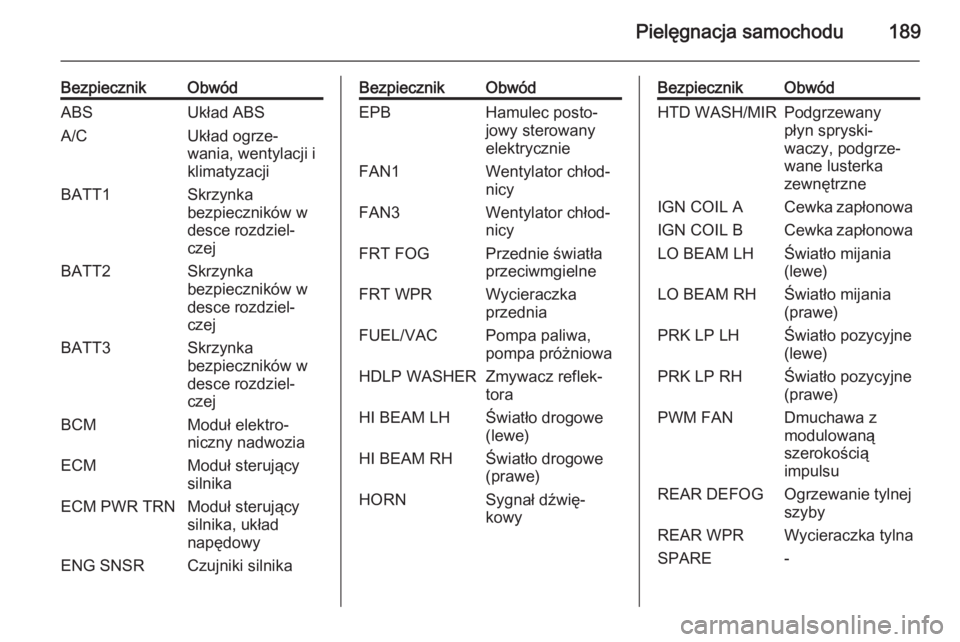

Pielęgnacja samochodu189
BezpiecznikObwódABSUkład ABSA/CUkład ogrze‐
wania, wentylacji i
klimatyzacjiBATT1Skrzynka
bezpieczników w
desce rozdziel‐
czejBATT2Skrzynka
bezpieczników w
desce rozdziel‐
czejBATT3Skrzynka
bezpieczników w
desce rozdziel‐
czejBCMModuł elektro‐
niczny nadwoziaECMModuł sterujący
silnikaECM PWR TRNModuł sterujący
silnika, układ
napędowyENG SNSRCzujniki silnikaBezpiecznikObwódEPBHamulec posto‐
jowy sterowany
elektrycznieFAN1Wentylator chłod‐
nicyFAN3Wentylator chłod‐
nicyFRT FOGPrzednie światła
przeciwmgielneFRT WPRWycieraczka
przedniaFUEL/VACPompa paliwa,
pompa próżniowaHDLP WASHERZmywacz reflek‐
toraHI BEAM LHŚwiatło drogowe
(lewe)HI BEAM RHŚwiatło drogowe
(prawe)HORNSygnał dźwię‐
kowyBezpiecznikObwódHTD WASH/MIRPodgrzewany
płyn spryski‐
waczy, podgrze‐
wane lusterka
zewnętrzneIGN COIL ACewka zapłonowaIGN COIL BCewka zapłonowaLO BEAM LHŚwiatło mijania
(lewe)LO BEAM RHŚwiatło mijania
(prawe)PRK LP LHŚwiatło pozycyjne
(lewe)PRK LP RHŚwiatło pozycyjne
(prawe)PWM FANDmuchawa z
modulowaną
szerokością
impulsuREAR DEFOGOgrzewanie tylnej
szybyREAR WPRWycieraczka tylnaSPARE-

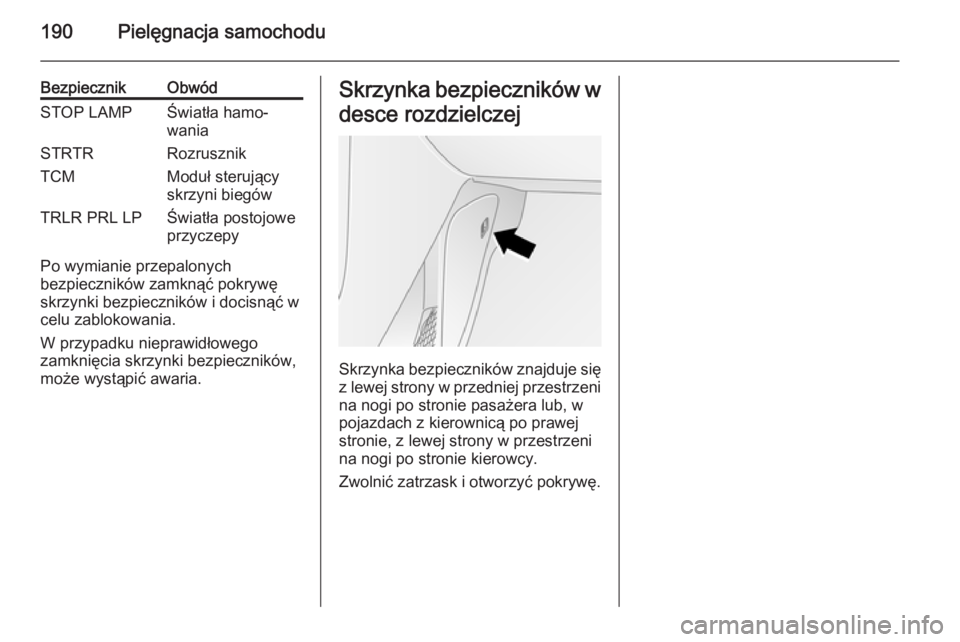

190Pielęgnacja samochodu
BezpiecznikObwódSTOP LAMPŚwiatła hamo‐
waniaSTRTRRozrusznikTCMModuł sterujący
skrzyni biegówTRLR PRL LPŚwiatła postojowe
przyczepy
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się z lewej strony w przedniej przestrzeni
na nogi po stronie pasażera lub, w
pojazdach z kierownicą po prawej stronie, z lewej strony w przestrzeni
na nogi po stronie kierowcy.
Zwolnić zatrzask i otworzyć pokrywę.
