2013 TOYOTA PRIUS Manuel du propriétaire (in French)

495
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_OM_OM47804D_(D)
4
Entretien et nettoyage

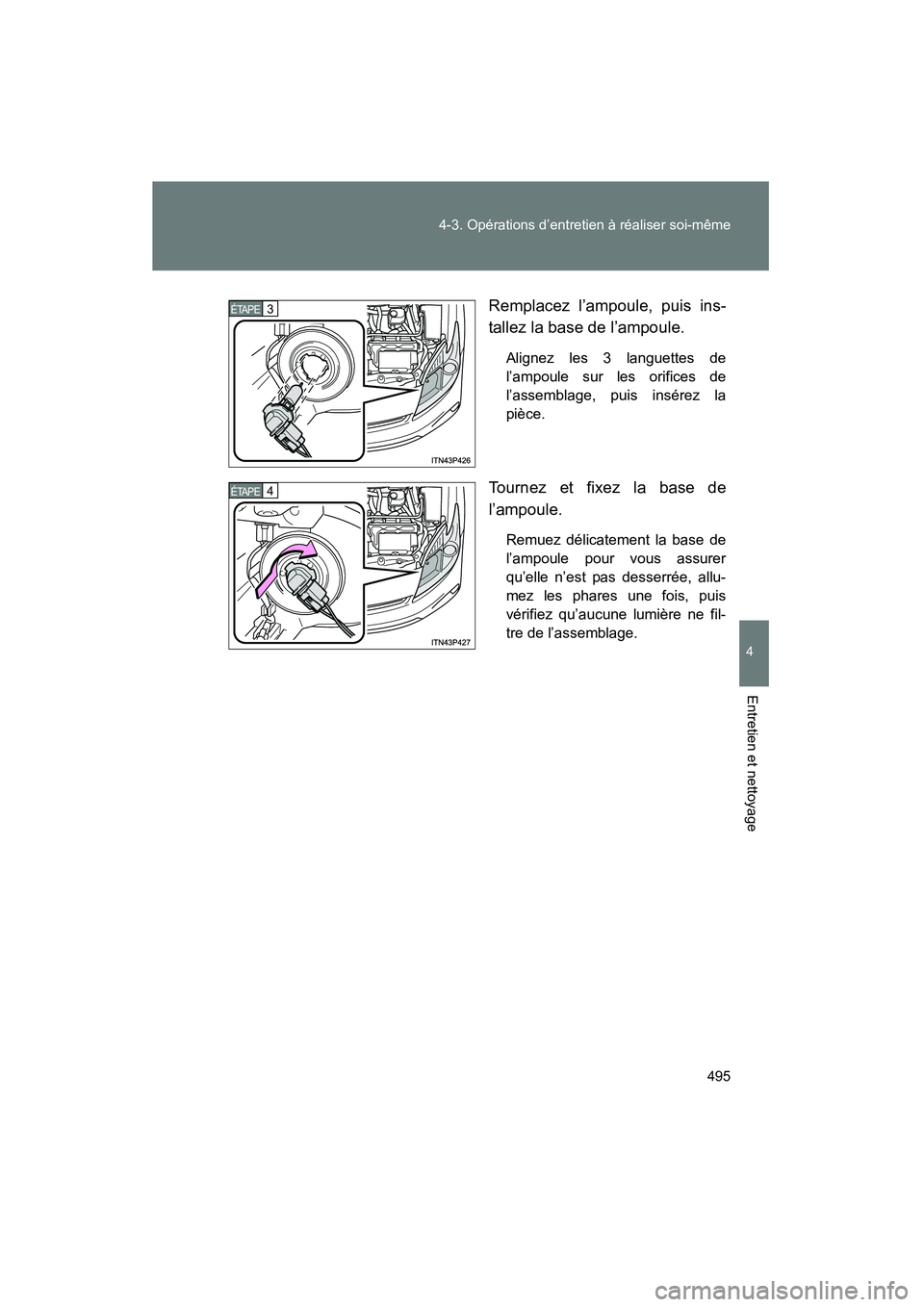

Remplacez l’ampoule, puis ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
Tournez et fixez la base de
l’ampoule.
Remuez délicatement la base de
l’ampoule pour vous assurer
qu’elle n’est pas desserrée, allu-
mez les phares une fois, puis
vérifiez qu’aucune lumière ne fil-
tre de l’assemblage.
3 ÉTAPE
4 ÉTAPE

496 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_OM_OM47804D_(D)
■Feux de stationnement (phares à halogène)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1 ÉTAPE
ITO43P167
2 ÉTAPE
3 ÉTAPE

497
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_OM_OM47804D_(D)
4
Entretien et nettoyage
■
Feux de gabarit avant
Tournez la base de l’ampoule dans le sens contraire à celui
des aiguilles d’une montre.
Véhicules dotés de phares à halogène
Véhicules dotés de phares à DEL
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1 ÉTAPE
ITO43P167
2 ÉTAPE
3 ÉTAPE

498 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_OM_OM47804D_(D)
■Phares antibrouillards (si le véhicule en est doté)
Retirez le boulon et l’attache de
la doublure d’aile, puis retirez la
doublure d’aile.
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

499
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_OM_OM47804D_(D)
4
Entretien et nettoyage
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
Une fois la base de l’ampoule installée, remuez-la délicatement pour
vous assurer qu’elle n’est pas desserrée.
Insérez l’attache.
4 ÉTAPE

500 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_OM_OM47804D_(D)
■Clignotants avant
Retirez le boulon et l’attache de la doublure d’aile, puis retirez
la doublure d’aile. ( →P. 498)
Pour les États-Unis
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

501
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_OM_OM47804D_(D)
4
Entretien et nettoyage
Pour le Canada
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse. Insérez l’attache.
2 ÉTAPE
ITO43P144
3 ÉTAPE
4 ÉTAPE

502 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_OM_OM47804D_(D)
■Clignotants arrière et feux de recul
Ouvrez le hayon et enlevez le
couvercle.
Pour éviter de l’endommager,
couvrez la lame du tournevis d’un
chiffon.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Clignotant arrière
Feu de recul
Retirez l’ampoule. Clignotant arrière
Feu de recul
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1 ÉTAPE
2 ÉTAPE
ITO43P147
3 ÉTAPE
4 ÉTAPE
