2013 TOYOTA MATRIX Manuel du propriétaire (in French)

495
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D

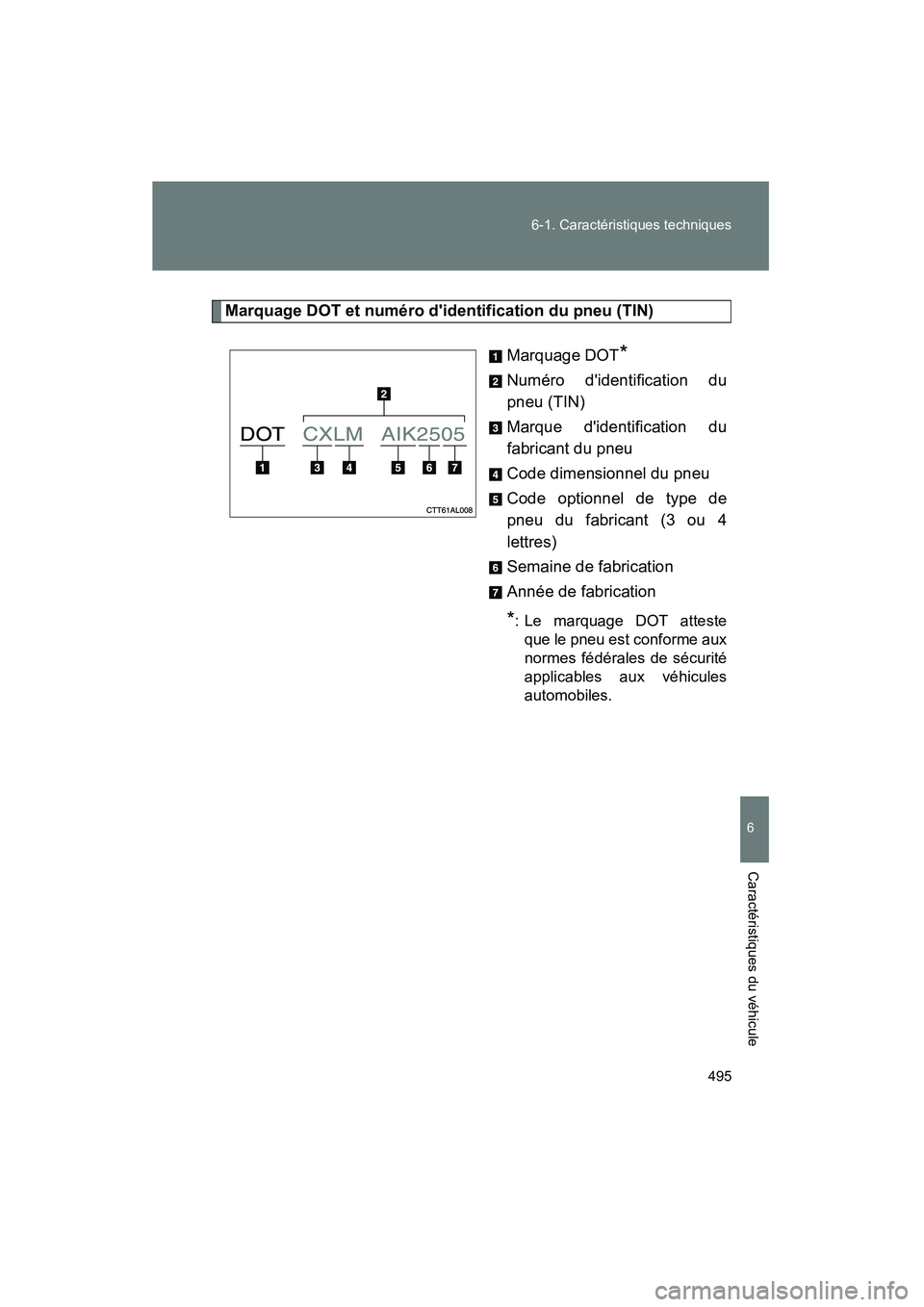

Marquage DOT et numéro d'identification du pneu (TIN)
Marquage DOT
*
Numéro d'identification du
pneu (TIN)
Marque d'identification du
fabricant du pneu
Code dimensionnel du pneu
Code optionnel de type de
pneu du fabricant (3 ou 4
lettres)
Semaine de fabrication
Année de fabrication
*: Le marquage DOT attesteque le pneu est conforme aux
normes fédérales de sécurité
applicables aux véhicules
automobiles.

496 6-1. Caractéristiques techniques
MATRIX_D
Dimensions des pneus■ Informations dimensionnelles du pneu
L'illustration représente les
dimensions que l'on trouve
couramment pour les pneus.
Utilisation du pneu
(P = Voiture de tourisme,
T = Utilisation temporaire)
Largeur de section (en
millimètres)
Rapport d’aspect
(rapport entre hauteur du
pneu et largeur de section)
Code de structure du pneu
(R = Radiale, D = Diagonale)
Diamètre de la jante (en
pouces)
Indice de charge (2 ou 3
chiffres)
Indice de vitesse
(1 caractère alphabétique)
■ Dimensions du pneu
Largeur de section
Hauteur du pneu
Diamètre de la jante

497
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D

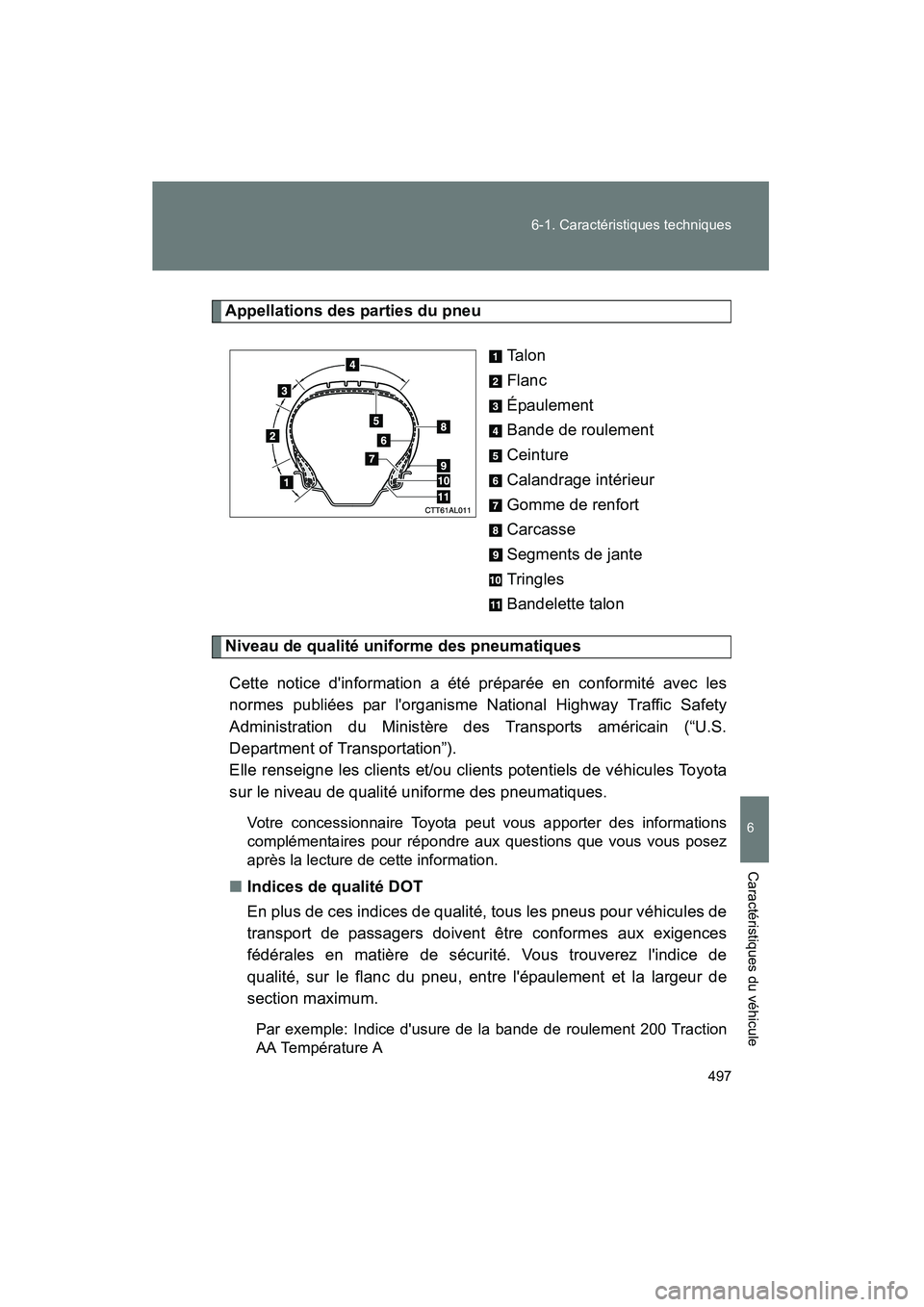

Appellations des parties du pneu
Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Gomme de renfort
Carcasse
Segments de jante
Tringles
Bandelette talon
Niveau de qualité uniforme des pneumatiquesCette notice d'information a été préparée en conformité avec les
normes publiées par l'organisme National Highway Traffic Safety
Administration du Ministère des Transports américain (“U.S.
Department of Transportation”).
Elle renseigne les clients et/ou clients potentiels de véhicules Toyota
sur le niveau de qualité uniforme des pneumatiques.
Votre concessionnaire Toyota peut vous apporter des informations
complémentaires pour répondre aux questions que vous vous posez
après la lecture de cette information.
■ Indices de qualité DOT
En plus de ces indices de qualité, tous les pneus pour véhicules de
transport de passagers doivent être conformes aux exigences
fédérales en matière de sécurité. Vous trouverez l'indice de
qualité, sur le flanc du pneu, entre l'épaulement et la largeur de
section maximum.
Par exemple: Indice d'usure de la bande de roulement 200 Traction
AA Température A

498 6-1. Caractéristiques techniques
MATRIX_D■

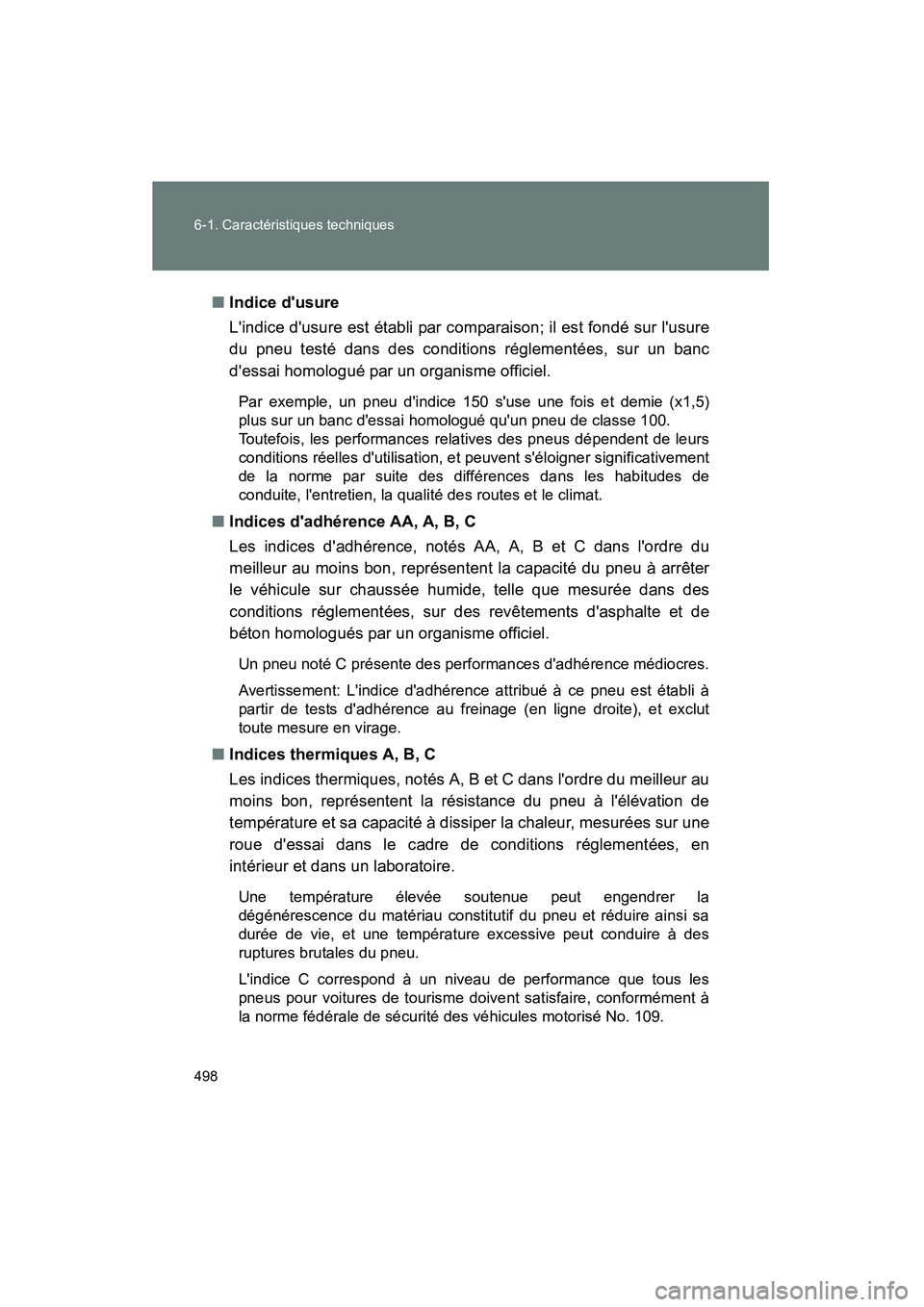

Indice d'usure
L'indice d'usure est établi par comparaison; il est fondé sur l'usure
du pneu testé dans des conditions réglementées, sur un banc
d'essai homologué par un organisme officiel.
Par exemple, un pneu d'indice 150 s'use une fois et demie (x1,5)
plus sur un banc d'essai homologué qu'un pneu de classe 100.
Toutefois, les performances relatives des pneus dépendent de leurs
conditions réelles d'utilisation, et peuvent s'éloigner significativement
de la norme par suite des différences dans les habitudes de
conduite, l'entretien, la qualité des routes et le climat.
■Indices d'adhérence AA, A, B, C
Les indices d'adhérence, notés AA, A, B et C dans l'ordre du
meilleur au moins bon, représentent la capacité du pneu à arrêter
le véhicule sur chaussée humide, telle que mesurée dans des
conditions réglementées, sur des revêtements d'asphalte et de
béton homologués par un organisme officiel.
Un pneu noté C présente des performances d'adhérence médiocres.
Avertissement: L'indice d'adhérence attribué à ce pneu est établi à
partir de tests d'adhérence au freinage (en ligne droite), et exclut
toute mesure en virage.
■Indices thermiques A, B, C
Les indices thermiques, notés A, B et C dans l'ordre du meilleur au
moins bon, représentent la résistance du pneu à l'élévation de
température et sa capacité à dissiper la chaleur, mesurées sur une
roue d'essai dans le cadre de conditions réglementées, en
intérieur et dans un laboratoire.
Une température élevée soutenue peut engendrer la
dégénérescence du matériau constitutif du pneu et réduire ainsi sa
durée de vie, et une température excessive peut conduire à des
ruptures brutales du pneu.
L'indice C correspond à un niveau de performance que tous les
pneus pour voitures de tourisme doivent satisfaire, conformément à
la norme fédérale de sécurité des véhicules motorisé No. 109.

499
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D

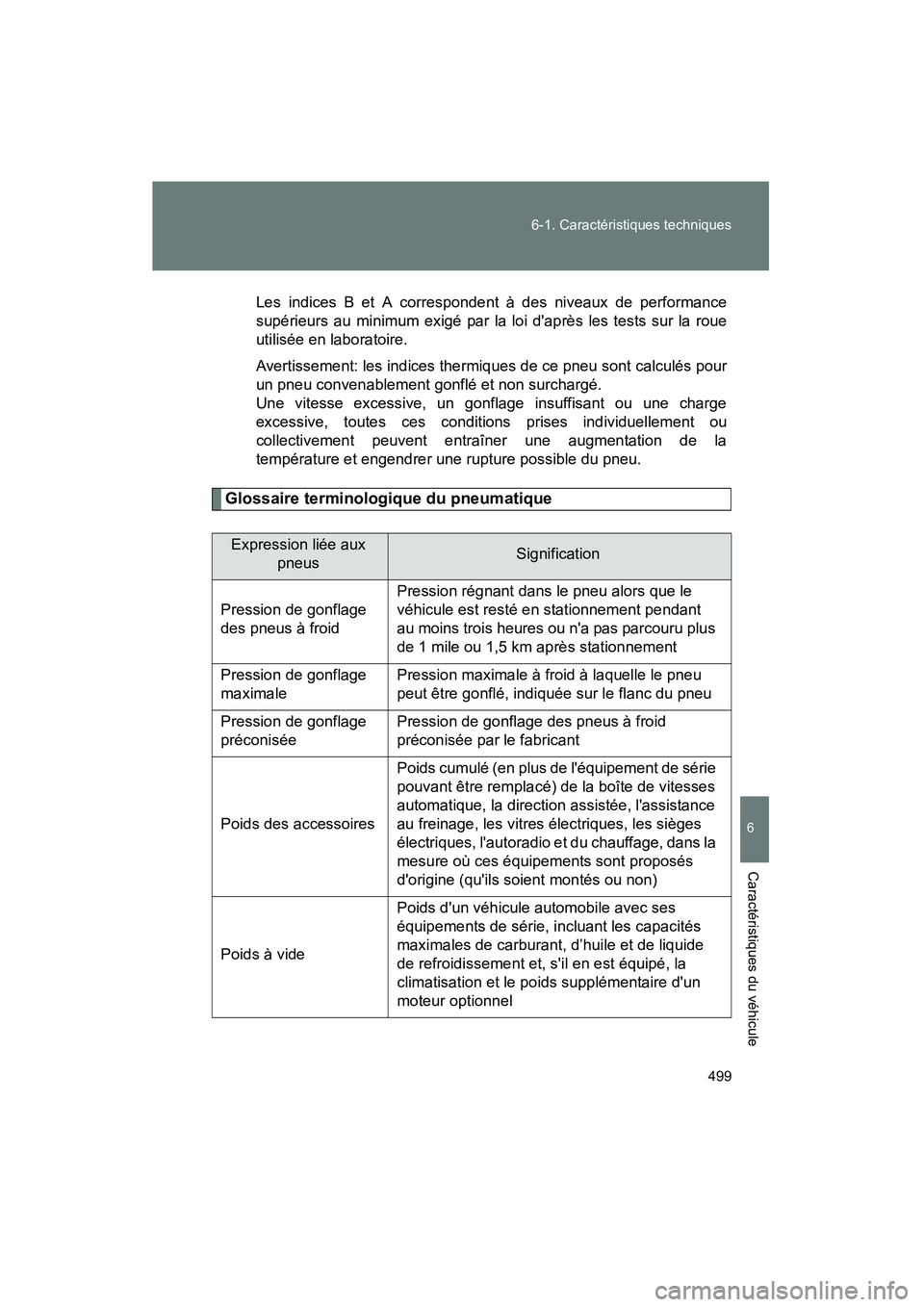

Les indices B et A correspondent à des niveaux de performance
supérieurs au minimum exigé par la loi d'après les tests sur la roue
utilisée en laboratoire.
Avertissement: les indices thermiques de ce pneu sont calculés pour
un pneu convenablement gonflé et non surchargé.
Une vitesse excessive, un gonflage insuffisant ou une charge
excessive, toutes ces conditions prises individuellement ou
collectivement peuvent entraîner une augmentation de la
température et engendrer une rupture possible du pneu.
Glossaire terminologique du pneumatique
Expression liée aux
pneusSignification
Pression de gonflage
des pneus à froid Pression régnant dans le pneu alors que le
véhicule est resté en stationnement pendant
au moins trois heures ou n'a pas parcouru plus
de 1 mile ou 1,5 km après stationnement
Pression de gonflage
maximale Pression maximale à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
préconisée Pression de gonflage des pneus à froid
préconisée par le fabricant
Poids des accessoires Poids cumulé (en plus de l'équipement de série
pouvant être remplacé) de la boîte de vitesses
automatique, la direction assistée, l'assistance
au freinage, les vitres électriques, les sièges
électriques, l'autoradio et du chauffage, dans la
mesure où ces équipements sont proposés
d'origine (qu'ils soient montés ou non)
Poids à vide Poids d'un véhicule automobile avec ses
équipements de série, incluant les capacités
maximales de carburant, d’huile et de liquide
de refroidissement et, s'il en est équipé, la
climatisation et le poids supplémentaire d'un
moteur optionnel

500 6-1. Caractéristiques techniques
MATRIX_D
Poids maximum du
véhicule en chargeValeur égale à la somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Charge utile du véhicule
(d) Poids des options de série
Poids normal des
occupants 150 lb. (68 kg) multipliés par le nombre
d'occupants indiqué dans la deuxième colonne
du tableau 1
* suivant
Répartition des
occupants Répartition des occupants dans le véhicule, tel
qu'indiqué dans la troisième colonne du
tableau 1
* ci-après
Poids des options de
série Poids cumulé des options d’usine
effectivement montées, pesant au moins 5 lb.
(2,3 kg) de plus que les équipements de série
qu'elles remplacent, non-comptabilisées dans
le poids à vide ou le poids des accessoires,
dont notamment les freins renforcés, le
correcteur d'assiette, la galerie de toit, la
batterie longue durée et les habillages
intérieurs spéciaux
Jante Support métallique du pneu ou de l'ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de jante
(Diamètre de la jante) Diamètre nominal de la portée du talon
Désignation des
dimensions de la jante Diamètre et largeur de la jante
Désignation du type
de jante Désignation de la jante par style ou code,
donnée par le manufacturier
Largeur de la jante Distance nominale entre les rebords de jante
Expression liée aux pneusSignification

501
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D

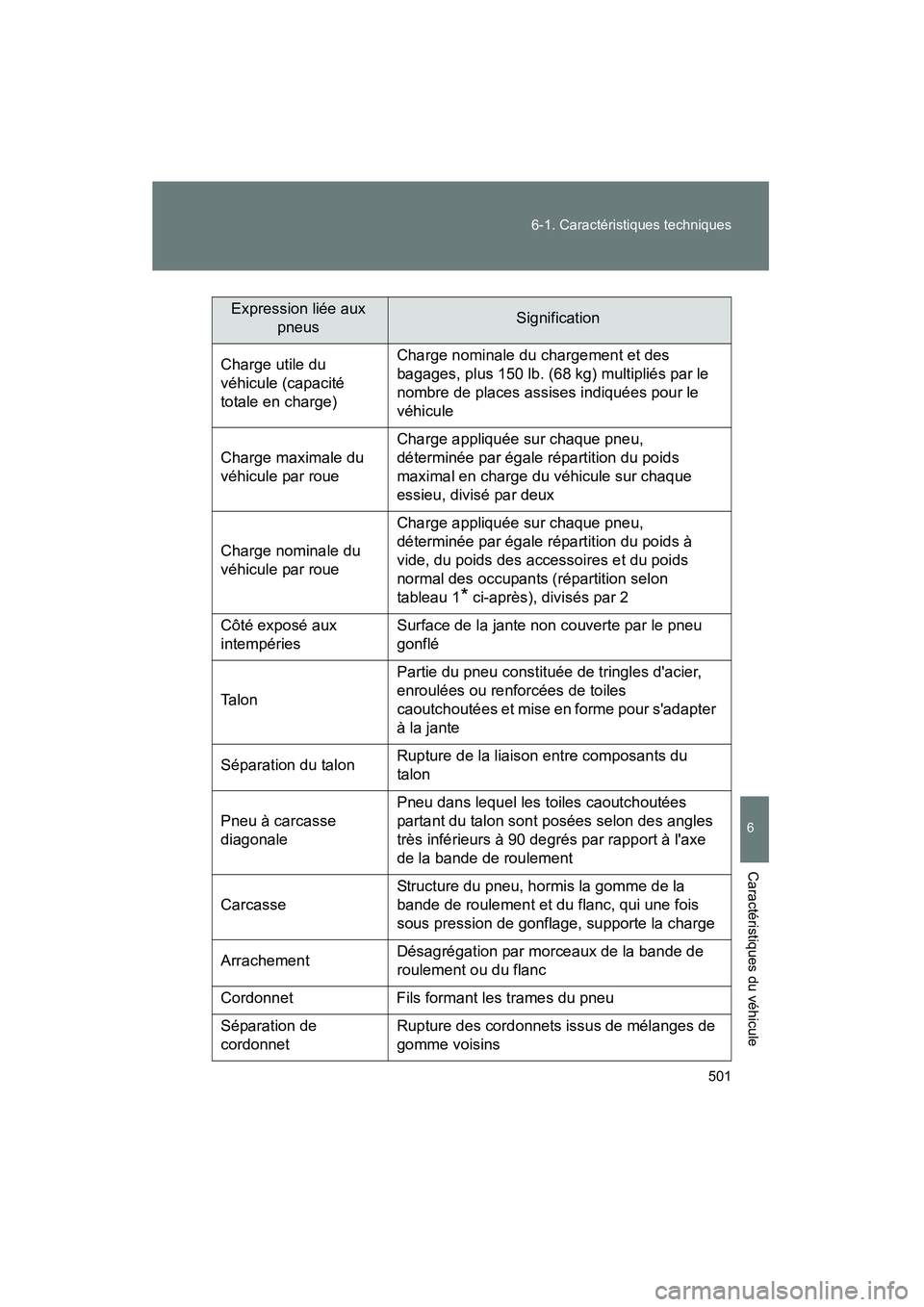

Charge utile du
véhicule (capacité
totale en charge)
Charge nominale du chargement et des
bagages, plus 150 lb. (68 kg) multipliés par le
nombre de places assises indiquées pour le
véhicule
Charge maximale du
véhicule par roue Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids
maximal en charge du véhicule sur chaque
essieu, divisé par deux
Charge nominale du
véhicule par roue Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids à
vide, du poids des accessoires et du poids
normal des occupants (répartition selon
tableau 1
* ci-après), divisés par 2
Côté exposé aux
intempéries Surface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneu constituée de tringles d'acier,
enroulées ou renforcées de toiles
caoutchoutées et mise en forme pour s'adapter
à la jante
Séparation du talon Rupture de la liaison entre composants du
talon
Pneu à carcasse
diagonale Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées selon des angles
très inférieurs à 90 degrés par rapport à l'axe
de la bande de roulement
Carcasse Structure du pneu, hormis la gomme de la
bande de roulement et du flanc, qui une fois
sous pression de gonflage, supporte la charge
Arrachement Désagrégation par morceaux de la bande de
roulement ou du flanc
Cordonnet Fils formant les trames du pneu
Séparation de
cordonnet Rupture des cordonnets issus de mélanges de
gomme voisins
Expression liée aux
pneusSignification

502 6-1. Caractéristiques techniques
MATRIX_D
CraquelureToute entaille dans la bande de roulement, le
flanc ou le calandrage intérieur du pneu,
laissant apparaître la toile
CT Pneu pour lequel le système entre pneu et
rebord est inversé, dans lequel la jante est
conçue avec ses rebords s'étendant
radialement vers l'intérieur et le pneu est conçu
pour être monté sur le dessous de la jante de
telle façon que les rebords de la jante se
trouvent enfermés dans la cavité du pneu
Pneu à haut indice de
charge Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Rainure Espace entre deux sculptures voisines de la
bande de roulement
Calandrage intérieur Couche(s) de caoutchouc recouvrant la
surface intérieure d'un pneu sans chambre à
air et assurant l'étanchéité au gaz de gonflage
du pneu
Séparation du
calandrage intérieur Décollement du calandrage intérieur des toiles
caoutchoutées composant la carcasse
Flanc extérieur (a) Le flanc à bande blanche, porteur d'un
lettrage blanc ou porteur du nom du
manufacturier, de la marque, et/ou du
modèle moulé en relief ou en creux de
manière plus prononcée que sur le flanc
opposé du pneu, ou
(b) Flanc extérieur d'un pneu asymétrique possédant un sens de montage à respecter
impérativement
Pneu pour utilitaire
léger (LT) Pneu conçu par son fabricant et principalement
destiné à être utilisé sur les utilitaires légers ou
les véhicules de tourisme à usages multiples
Expression liée aux
pneusSignification
