2013 TOYOTA MATRIX Manuel du propriétaire (in French)

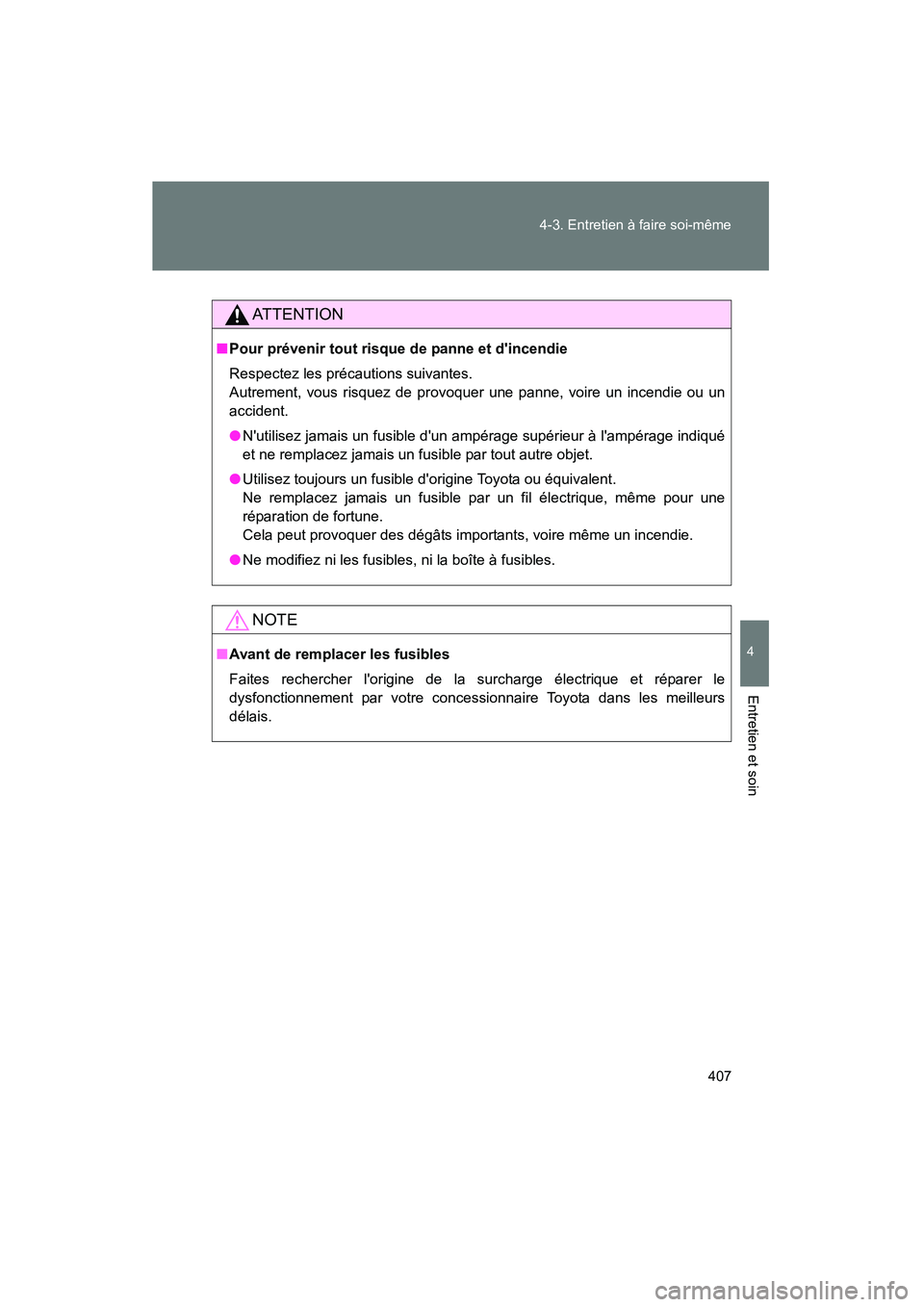

407
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
AT T E N T I O N
■
Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
Autrement, vous risquez de provoquer une panne, voire un incendie ou un
accident.
● N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
Cela peut provoquer des dégâts importants, voire même un incendie.
● Ne modifiez ni les fusibles, ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher l'origine de la surcharge électrique et réparer le
dysfonctionnement par votre concessionnaire Toyota dans les meilleurs
délais.

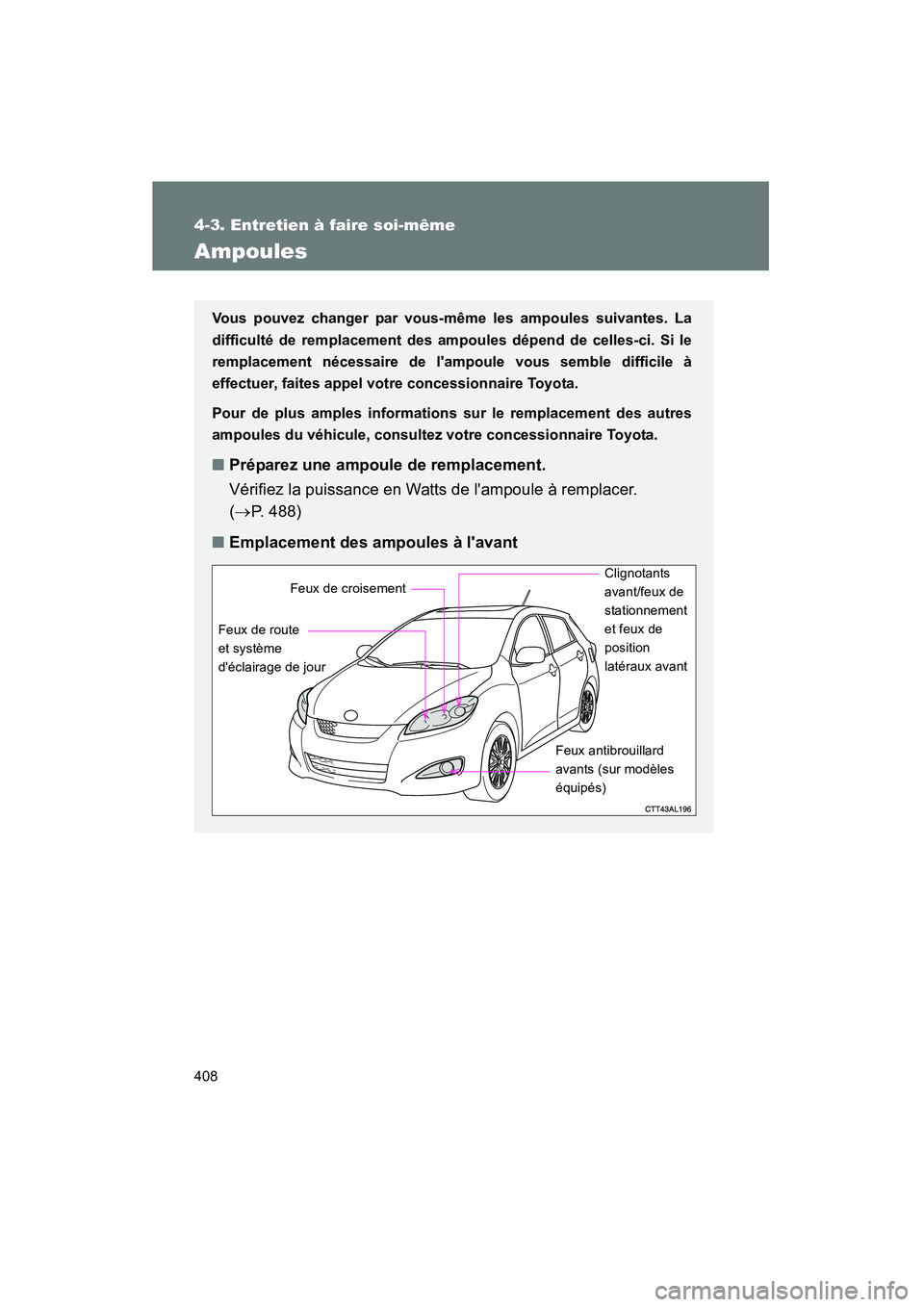

408
4-3. Entretien à faire soi-même
MATRIX_D
Ampoules
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, faites appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance en Watts de l'ampoule à remplacer.
(→ P. 488)
■ Emplacement des ampoules à l'avant
Feux de route
et système
d'éclairage de jour
Clignotants
avant/feux de
stationnement
et feux de
position
latéraux avant
Feux antibrouillard
avants (sur modèles
équipés)Feux de croisement

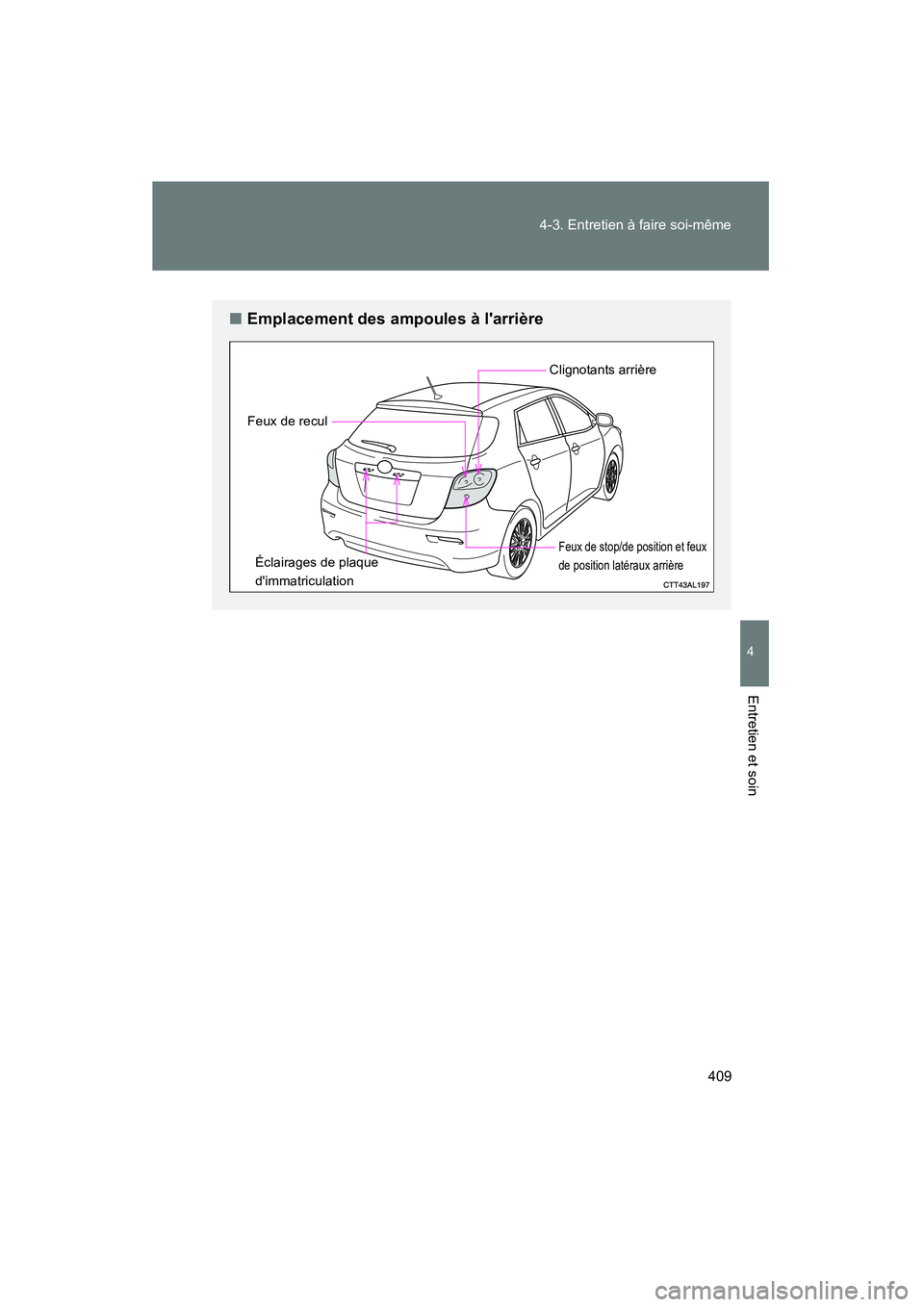

409
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
■
Emplacement des ampoules à l'arrière
Feux de stop/de position et feux
de position latéraux arrière
Clignotants arrière
Feux de recul
Éclairages de plaque
d'immatriculation

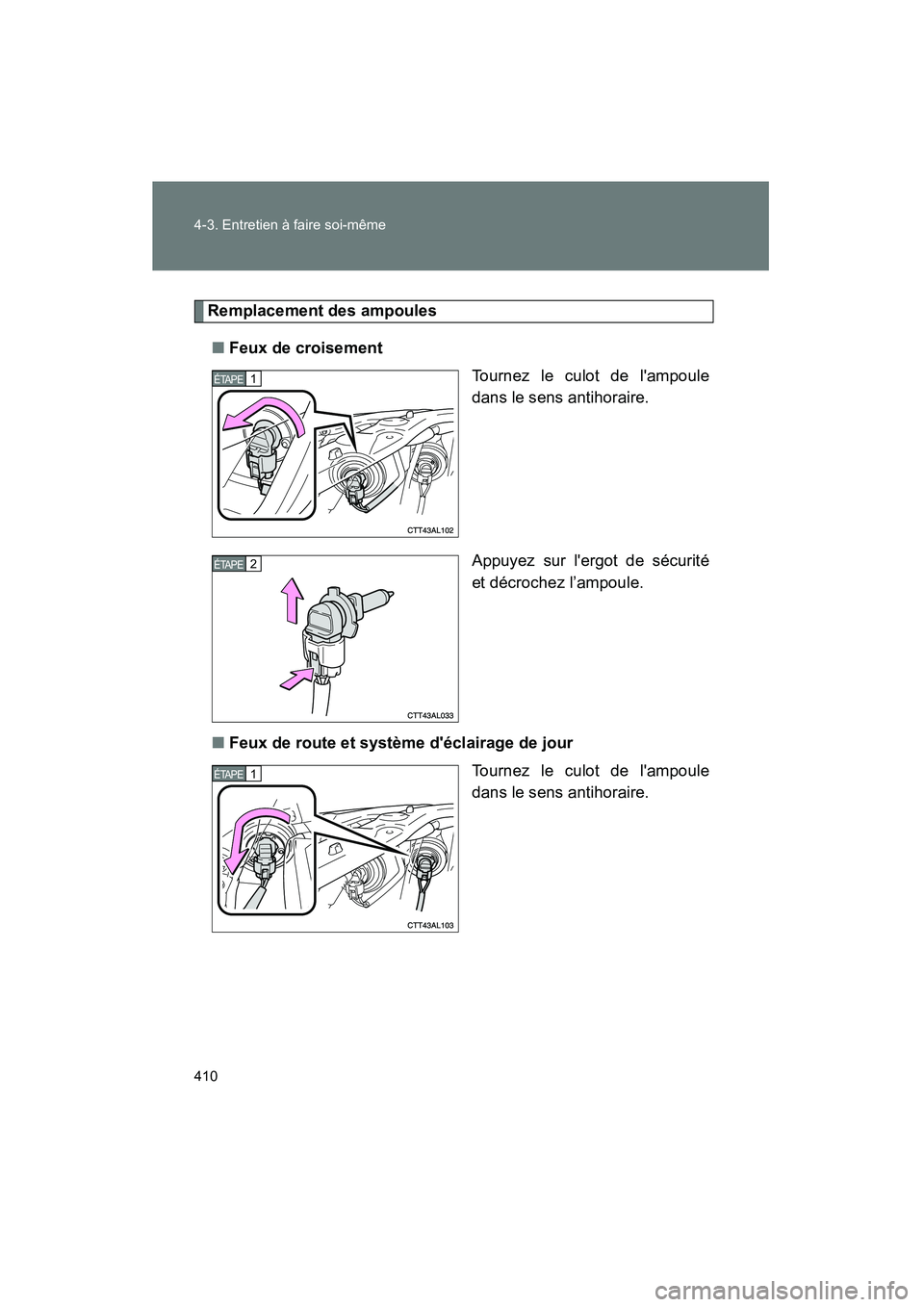

410 4-3. Entretien à faire soi-même
MATRIX_D
Remplacement des ampoules■ Feux de croisement
Tournez le culot de l'ampoule
dans le sens antihoraire.
Appuyez sur l'ergot de sécurité
et décrochez l’ampoule.
■ Feux de route et système d'éclairage de jour
Tournez le culot de l'ampoule
dans le sens antihoraire.
1ÉTAPE
2ÉTAPE
1ÉTAPE

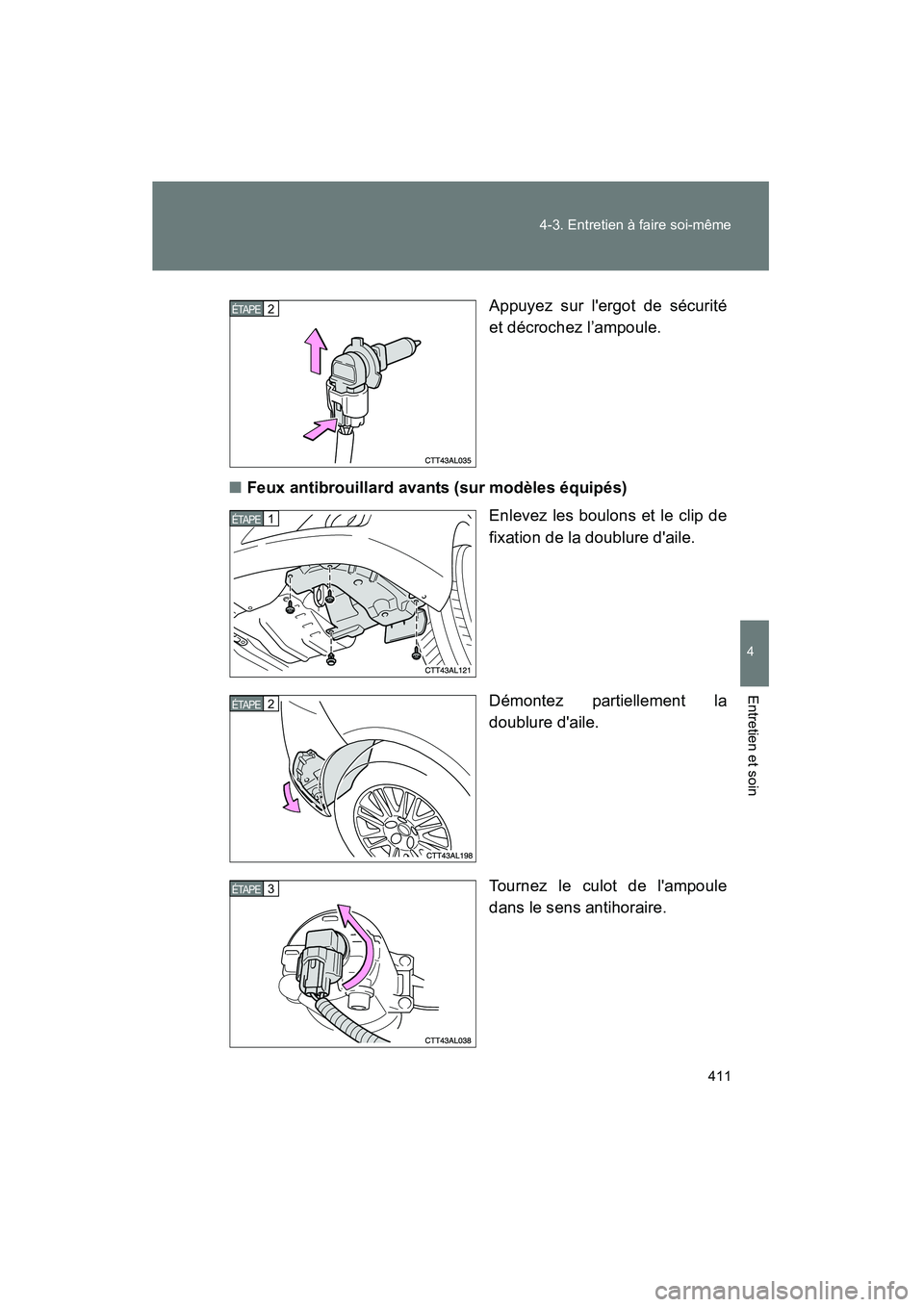

411
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
Appuyez sur l'ergot de sécurité
et décrochez l’ampoule.
■ Feux antibrouillard avants (sur modèles équipés)
Enlevez les boulons et le clip de
fixation de la doublure d'aile.
Démontez partiellement la
doublure d'aile.
Tournez le culot de l'ampoule
dans le sens antihoraire.
2ÉTAPE
1ÉTAPE
2ÉTAPE
3ÉTAPE

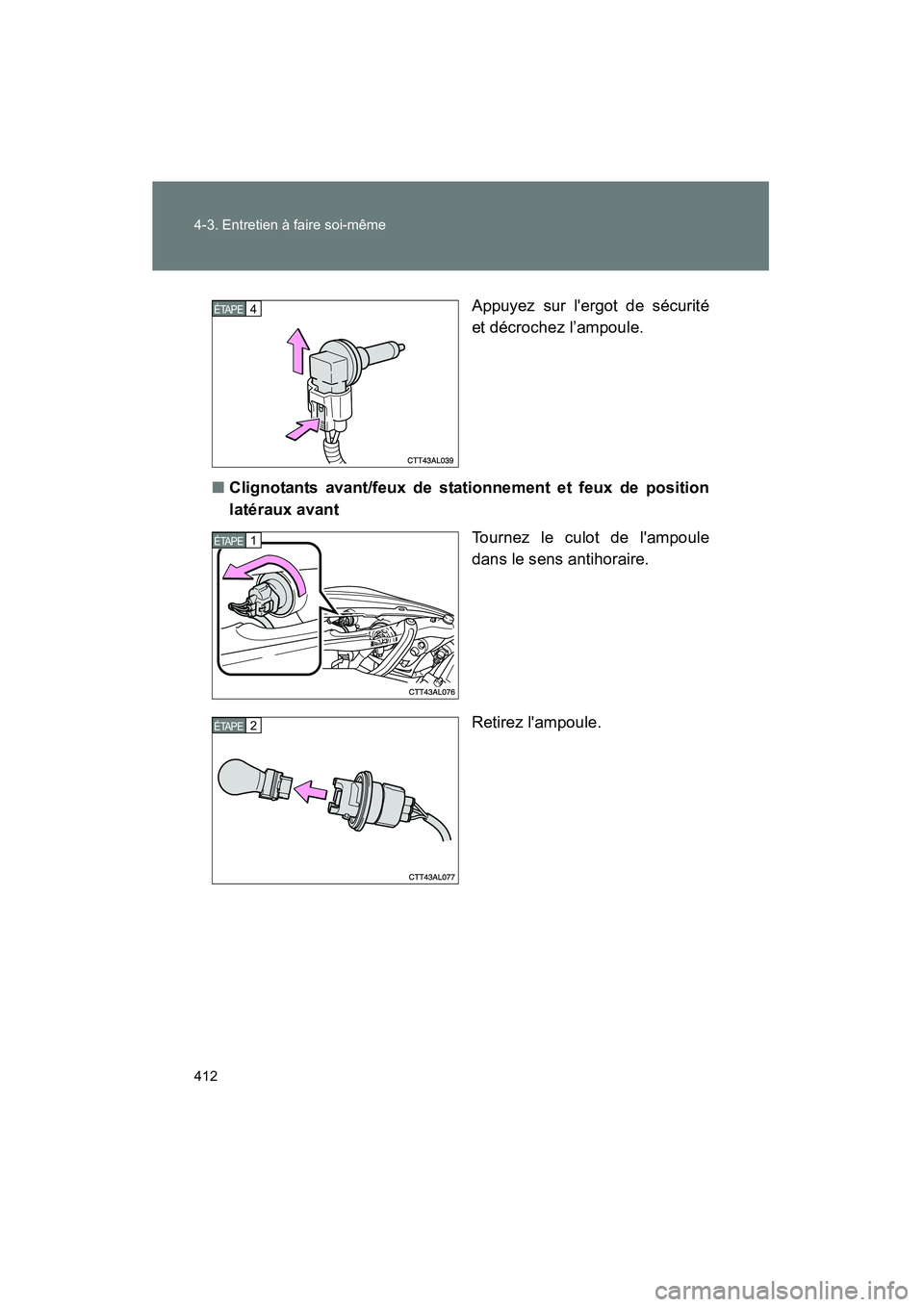

412 4-3. Entretien à faire soi-même
MATRIX_DAppuyez sur l'ergot de sécurité
et décrochez l’ampoule.
■ Clignotants avant/feux de stationnement et feux de position
latéraux avant
Tournez le culot de l'ampoule
dans le sens antihoraire.
Retirez l'ampoule.
4ÉTAPE
1ÉTAPE
2ÉTAPE

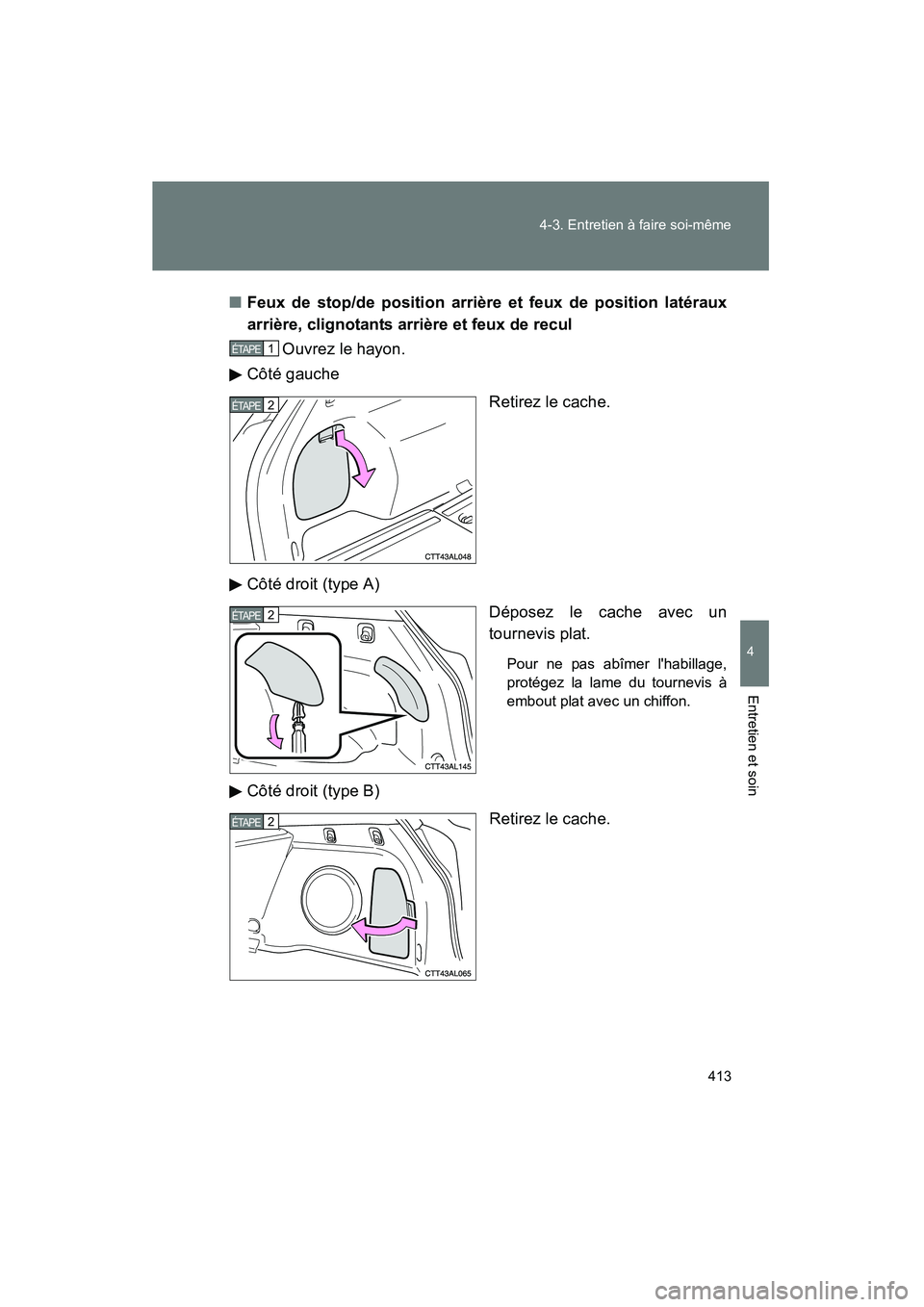

413
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
■
Feux de stop/de position arrière et feux de position latéraux
arrière, clignotants arrière et feux de recul
Ouvrez le hayon.
Côté gauche
Retirez le cache.
Côté droit (type A) Déposez le cache avec un
tournevis plat.
Pour ne pas abîmer l'habillage,
protégez la lame du tournevis à
embout plat avec un chiffon.
Côté droit (type B)Retirez le cache.
1ÉTAPE
2ÉTAPE
2ÉTAPE
2ÉTAPE

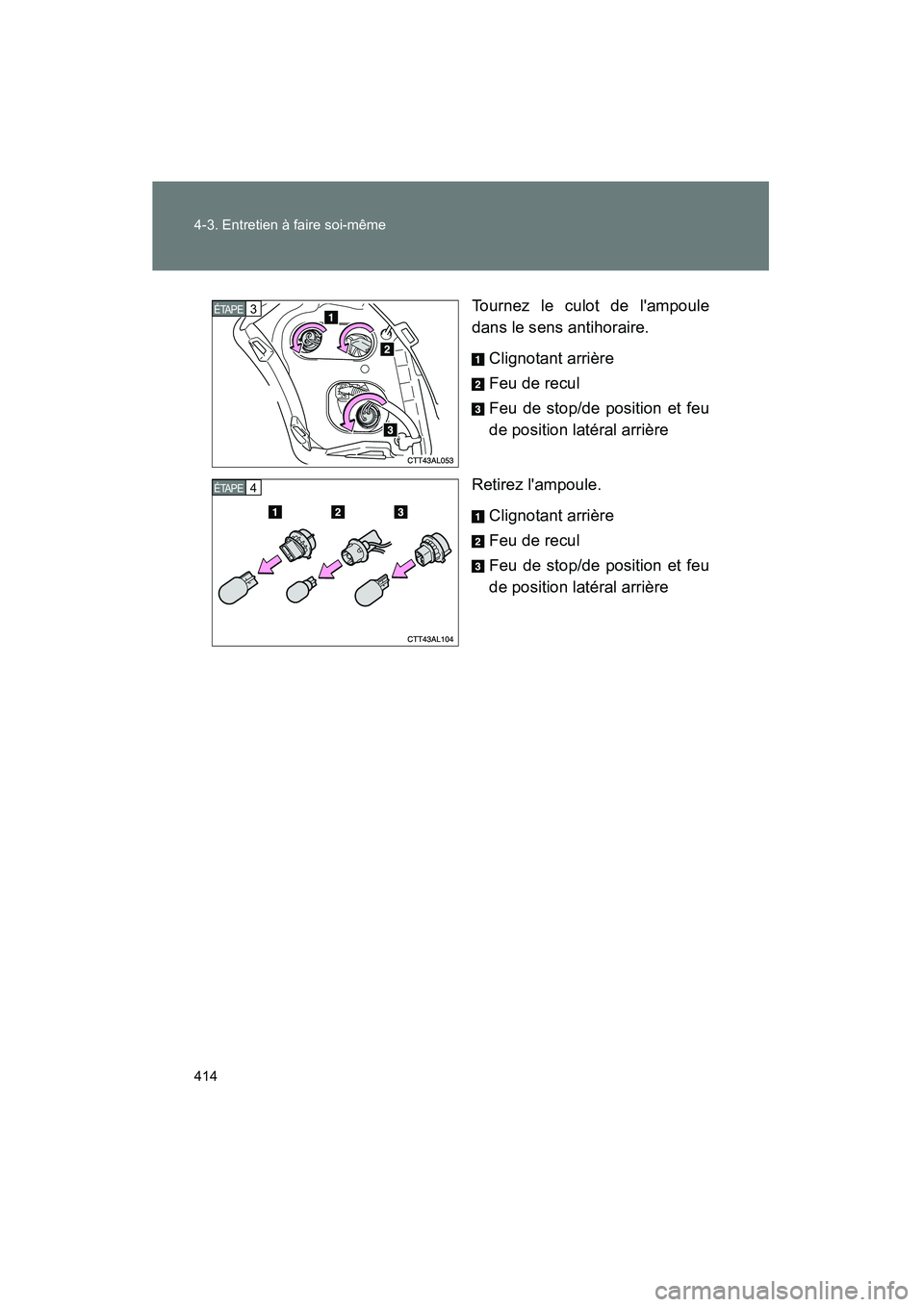

414 4-3. Entretien à faire soi-même
MATRIX_DTournez le culot de l'ampoule
dans le sens antihoraire.
Clignotant arrière
Feu de recul
Feu de stop/de position et feu
de position latéral arrière
Retirez l'ampoule. Clignotant arrière
Feu de recul
Feu de stop/de position et feu
de position latéral arrière
3ÉTAPE
4ÉTAPE
