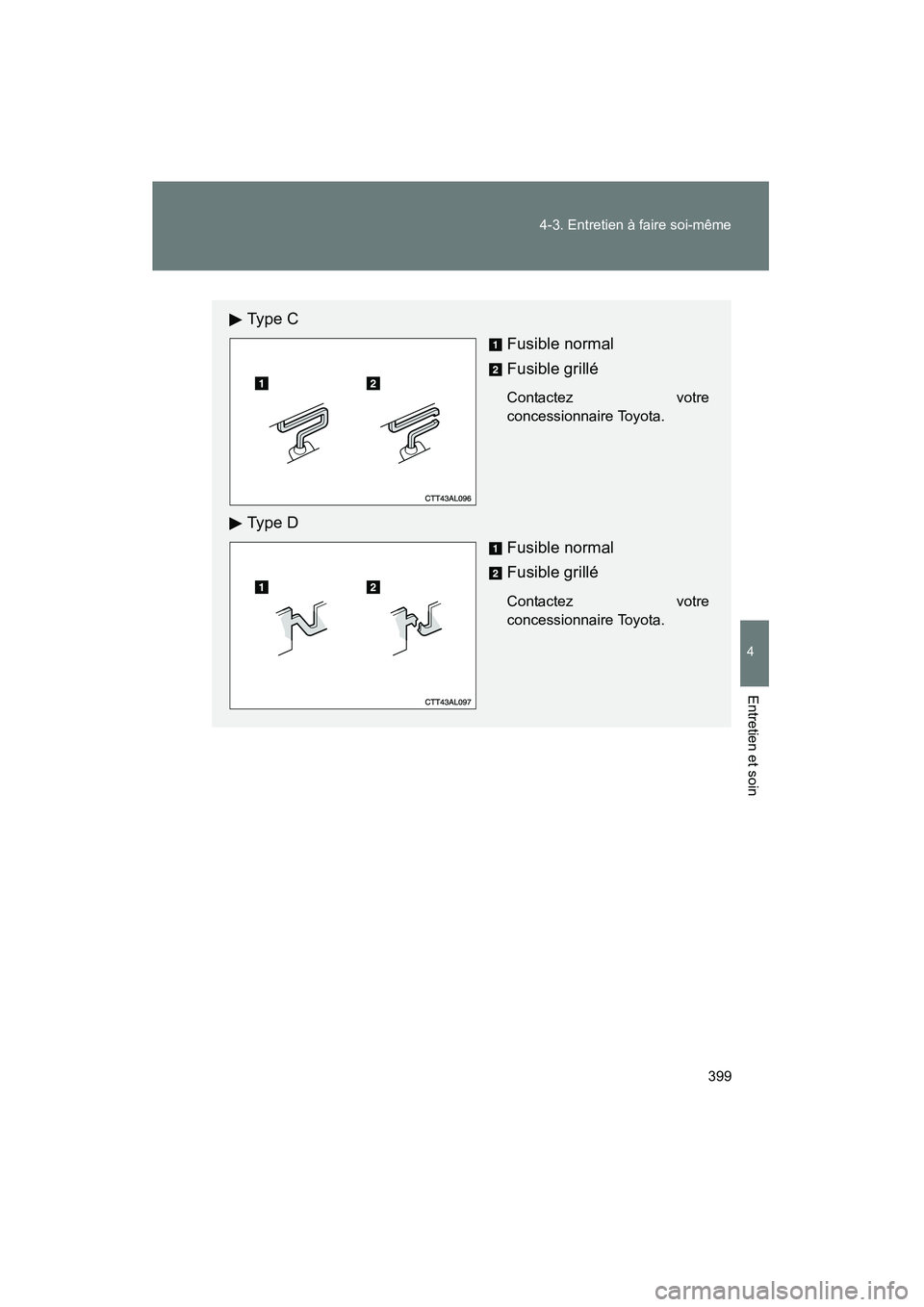

4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
Ty p e C
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Ty p e D
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

400 4-3. Entretien à faire soi-même
MATRIX_D

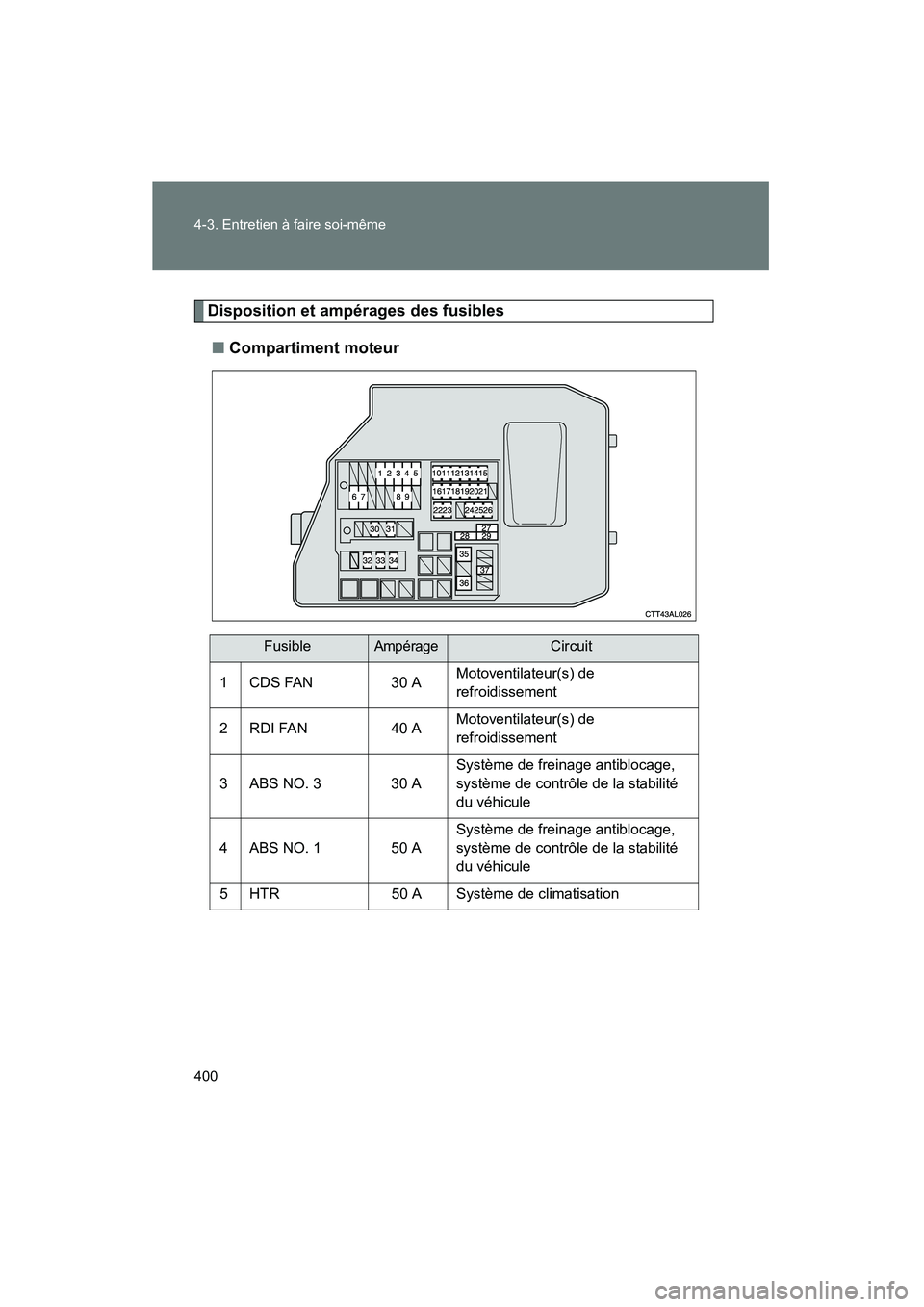

Disposition et ampérages des fusibles■ Compartiment moteur
FusibleAmpérageCircuit
1 CDS FAN 30 A Motoventilateur(s) de
refroidissement
2 RDI FAN 40 A Motoventilateur(s) de
refroidissement
3 ABS NO. 3 30 A Système de freinage antiblocage,
système de contrôle de la stabilité
du véhicule
4 ABS NO. 1 50 A Système de freinage antiblocage,
système de contrôle de la stabilité
du véhicule
5 HTR 50 A Système de climatisation

401
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D

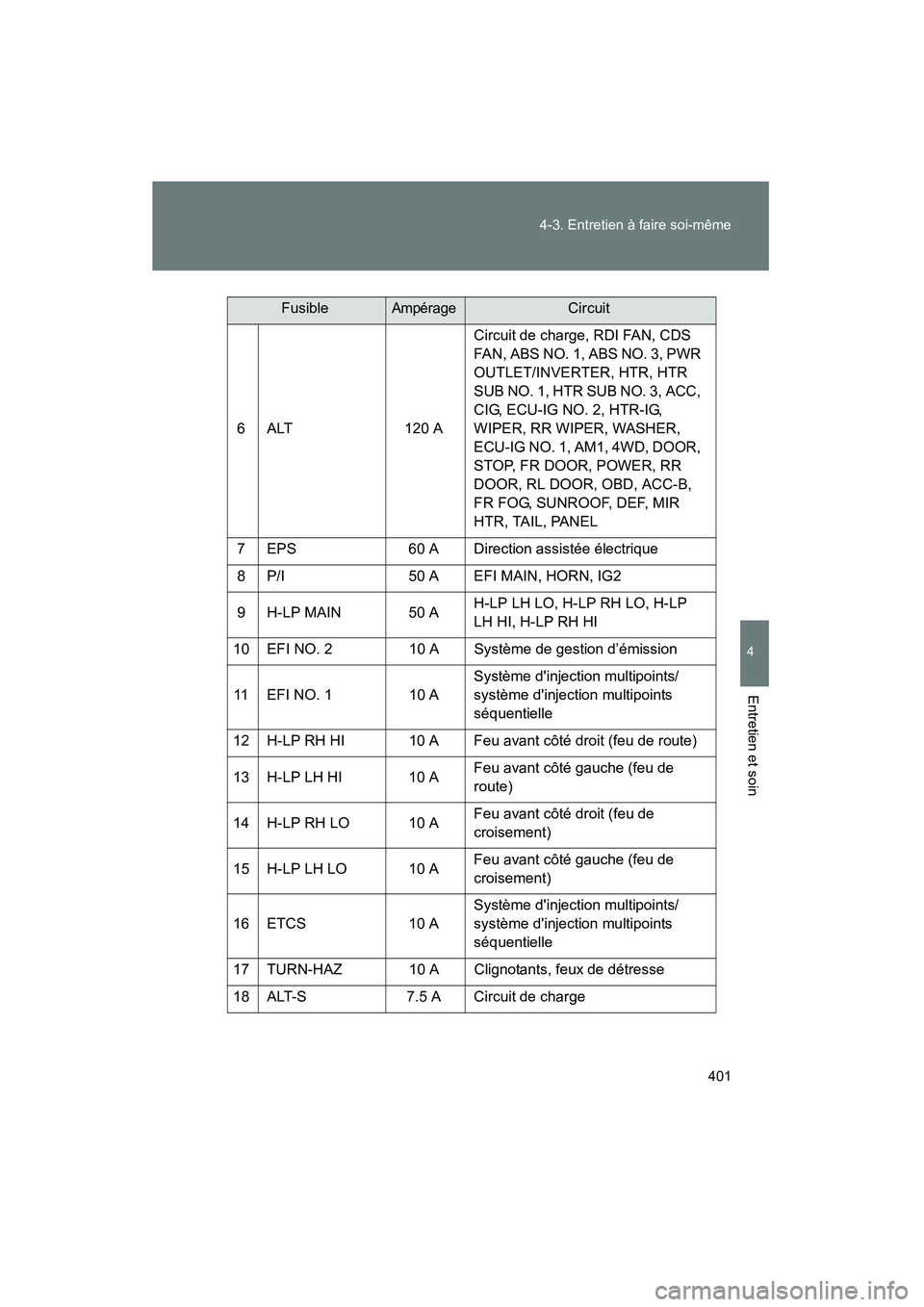

6 ALT
120 ACircuit de charge, RDI FAN, CDS
FAN, ABS NO. 1, ABS NO. 3, PWR
OUTLET/INVERTER, HTR, HTR
SUB NO. 1, HTR SUB NO. 3, ACC,
CIG, ECU-IG NO. 2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO. 1, AM1, 4WD, DOOR,
STOP, FR DOOR, POWER, RR
DOOR, RL DOOR, OBD, ACC-B,
FR FOG, SUNROOF, DEF, MIR
HTR, TAIL, PANEL
7 EPS 60 A Direction assistée électrique
8 P/I 50 A EFI MAIN, HORN, IG2
9 H-LP MAIN 50 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
10 EFI NO. 2 10 A Système de gestion d’émission
11 EFI NO. 1 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
12 H-LP RH HI 10 A Feu avant côté droit (feu de route)
13 H-LP LH HI 10 A Feu avant côté gauche (feu de
route)
14 H-LP RH LO 10 A Feu avant côté droit (feu de
croisement)
15 H-LP LH LO 10 A Feu avant côté gauche (feu de
croisement)
16 ETCS 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
17 TURN-HAZ 10 A Clignotants, feux de détresse
18 ALT-S 7.5 A Circuit de charge
FusibleAmpérageCircuit

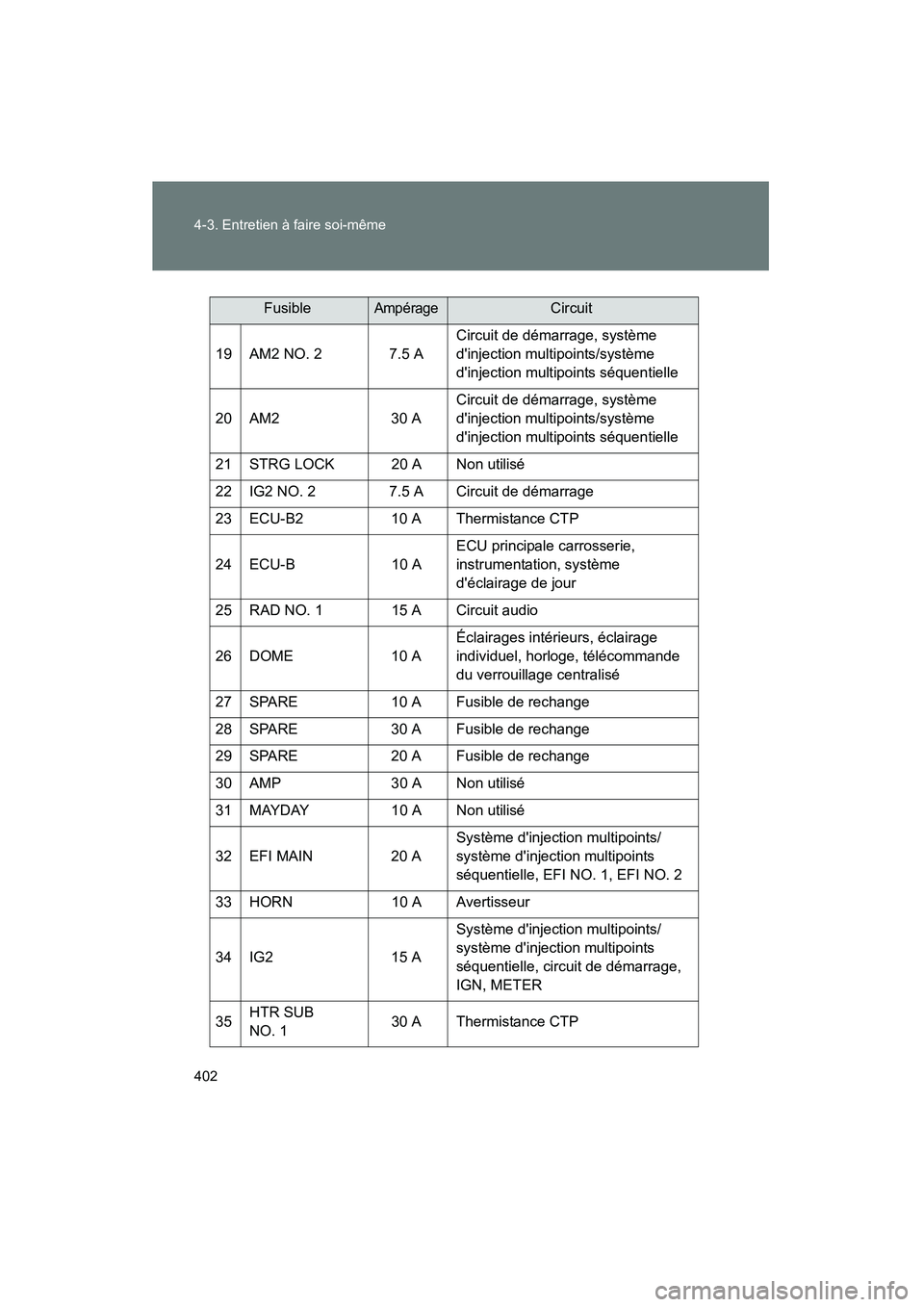

402 4-3. Entretien à faire soi-même
MATRIX_D
19 AM2 NO. 2 7.5 ACircuit de démarrage, système
d'injection multipoints/système
d'injection multipoints séquentielle
20 AM2 30 A Circuit de démarrage, système
d'injection multipoints/système
d'injection multipoints séquentielle
21 STRG LOCK 20 A Non utilisé
22 IG2 NO. 2 7.5 A Circuit de démarrage
23 ECU-B2 10 A Thermistance CTP
24 ECU-B 10 A ECU principale carrosserie,
instrumentation, système
d'éclairage de jour
25 RAD NO. 1 15 A Circuit audio
26 DOME 10 A Éclairages intérieurs, éclairage
individuel, horloge, télécommande
du verrouillage centralisé
27 SPARE 10 A Fusible de rechange
28 SPARE 30 A Fusible de rechange
29 SPARE 20 A Fusible de rechange
30 AMP 30 A Non utilisé
31 MAYDAY 10 A Non utilisé
32 EFI MAIN 20 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, EFI NO. 1, EFI NO. 2
33 HORN 10 A Avertisseur
34 IG2 15 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarrage,
IGN, METER
35 HTR SUB
NO. 1 30 A Thermistance CTP
FusibleAmpérageCircuit

403
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
36
HTR SUB
NO. 3 30 A Thermistance CTP
37 PWR OUTLET/
INVERTER 15 A Prise d'alimentation
FusibleAmpérageCircuit

404 4-3. Entretien à faire soi-même

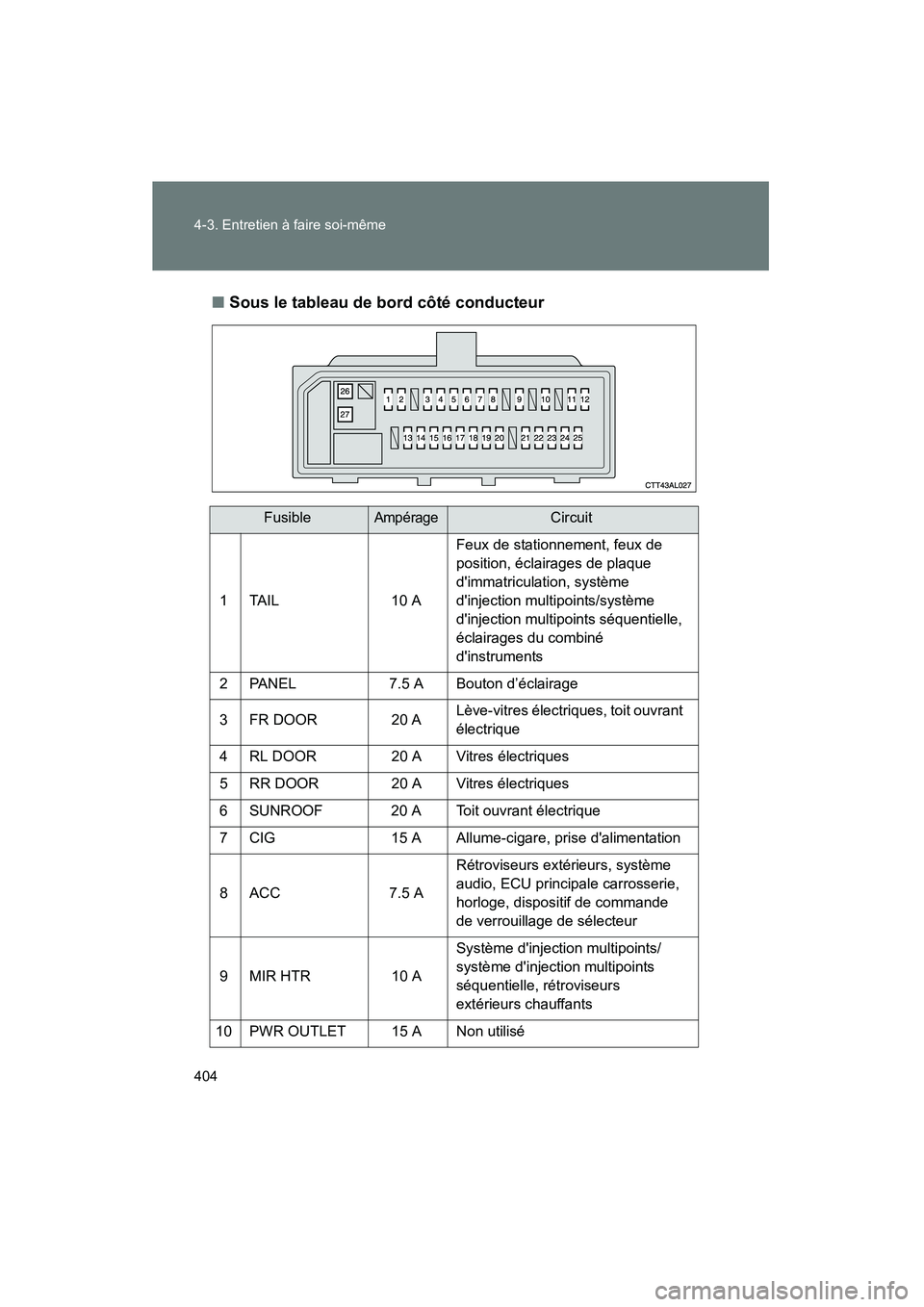

MATRIX_D■
Sous le tableau de bord côté conducteur
FusibleAmpérageCircuit
1 TAIL 10 A Feux de stationnement, feux de
position, éclairages de plaque
d'immatriculation, système
d'injection multipoints/système
d'injection multipoints séquentielle,
éclairages du combiné
d'instruments
2 PANEL 7.5 A Bouton d’éclairage
3 FR DOOR 20 A Lève-vitres électriques, toit ouvrant
électrique
4 RL DOOR 20 A Vitres électriques
5 RR DOOR 20 A Vitres électriques
6 SUNROOF 20 A Toit ouvrant électrique
7 CIG 15 A Allume-cigare, prise d'alimentation
8 ACC 7.5 A Rétroviseurs extérieurs, système
audio, ECU principale carrosserie,
horloge, dispositif de commande
de verrouillage de sélecteur
9 MIR HTR 10 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, rétroviseurs
extérieurs chauffants
10 PWR OUTLET 15 A Non utilisé

405
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D

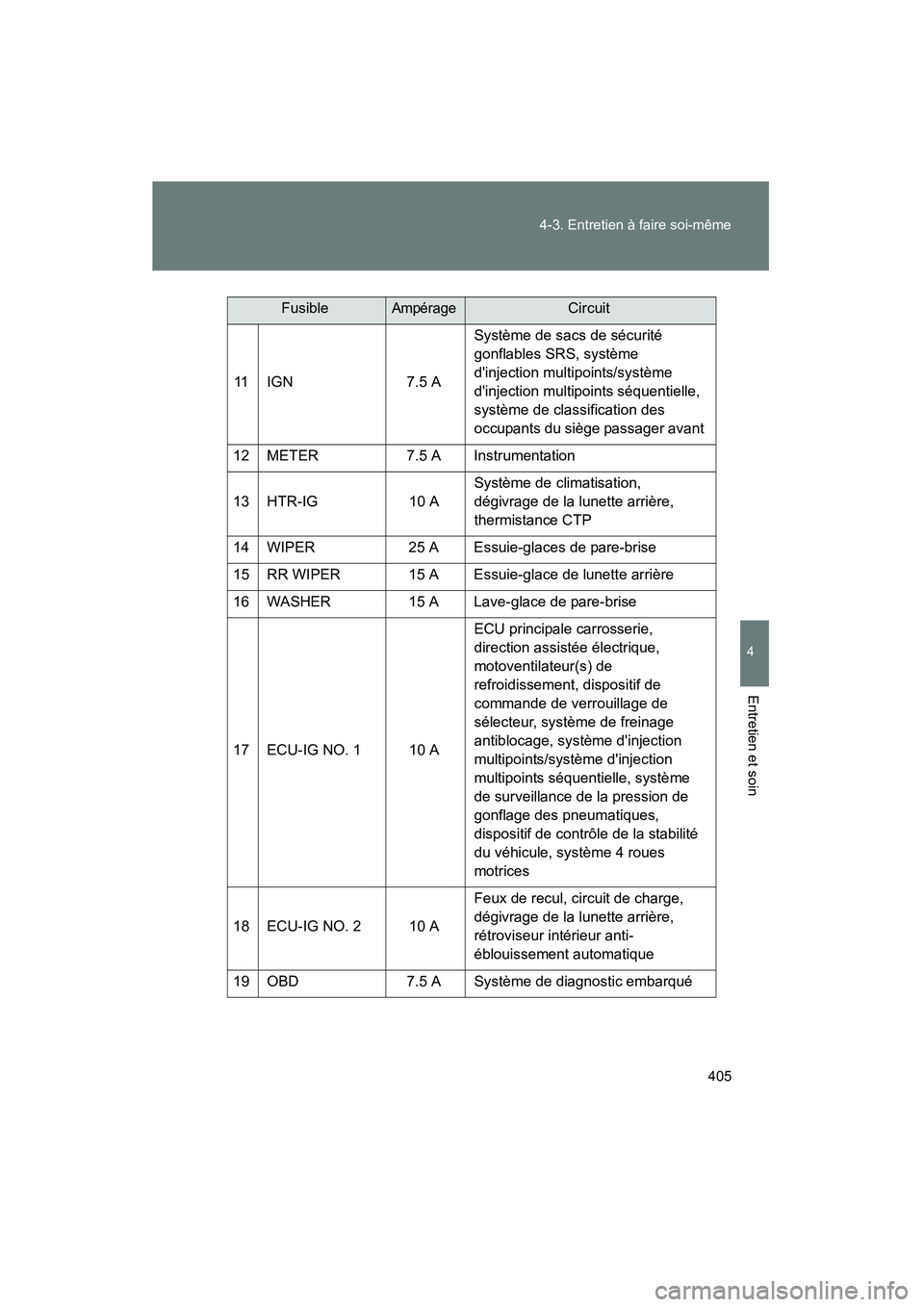

11 IGN
7.5 ASystème de sacs de sécurité
gonflables SRS, système
d'injection multipoints/système
d'injection multipoints séquentielle,
système de classification des
occupants du siège passager avant
12 METER 7.5 A Instrumentation
13 HTR-IG 10 ASystème de climatisation,
dégivrage de la lunette arrière,
thermistance CTP
14 WIPER 25 A Essuie-glaces de pare-brise
15 RR WIPER 15 A Essuie-glace de lunette arrière
16 WASHER 15 A Lave-glace de pare-brise
17 ECU-IG NO. 1 10 A ECU principale carrosserie,
direction assistée électrique,
motoventilateur(s) de
refroidissement, dispositif de
commande de verrouillage de
sélecteur, système de freinage
antiblocage, système d'injection
multipoints/système d'injection
multipoints séquentielle, système
de surveillance de la pression de
gonflage des pneumatiques,
dispositif de contrôle de la stabilité
du véhicule, système 4 roues
motrices
18 ECU-IG NO. 2 10 A Feux de recul, circuit de charge,
dégivrage de la lunette arrière,
rétroviseur intérieur anti-
éblouissement automatique
19 OBD 7.5 A Système de diagnostic embarqué
FusibleAmpérageCircuit

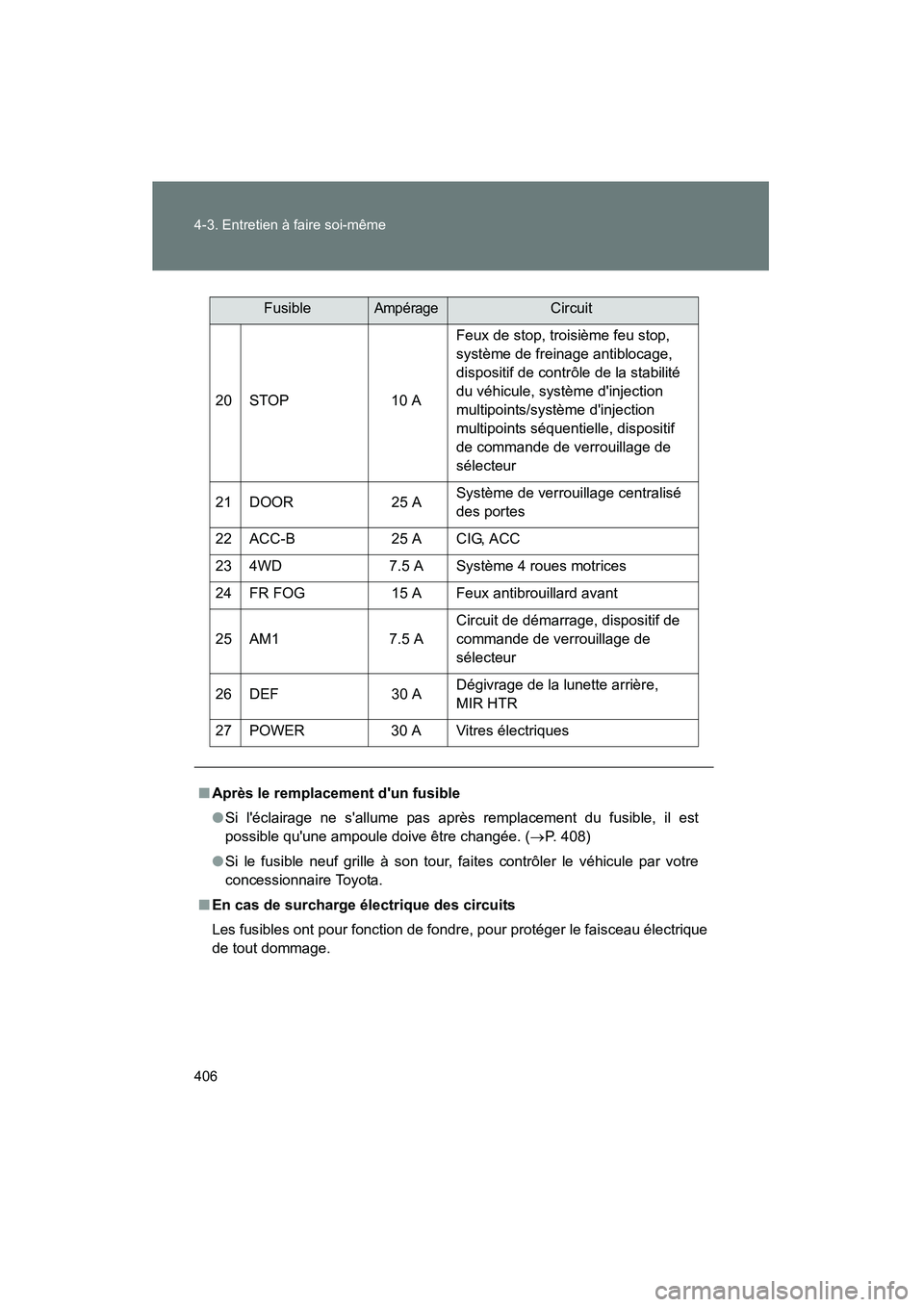

406 4-3. Entretien à faire soi-même
MATRIX_D
20 STOP10 AFeux de stop, troisième feu stop,
système de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule, système d'injection
multipoints/système d'injection
multipoints séquentielle, dispositif
de commande de verrouillage de
sélecteur
21 DOOR 25 ASystème de verrouillage centralisé
des portes
22 ACC-B 25 A CIG, ACC
23 4WD 7.5 A Système 4 roues motrices
24 FR FOG 15 A Feux antibrouillard avant
25 AM1 7.5 ACircuit de démarrage, dispositif de
commande de verrouillage de
sélecteur
26 DEF 30 ADégivrage de la lunette arrière,
MIR HTR
27 POWER 30 A Vitres électriques
■ Après le remplacement d'un fusible
●Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. (→ P. 408)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
FusibleAmpérageCircuit
