2013 Seat Altea Freetrack Manual de instrucciones (in Spanish)

Sistema de airbags
exponen a un mayor riesgo de resultar
heridos si el sistema de airbags se dispara.
●
Para que los airbags laterales puedan ofre-
cer una protección óptima, es imprescindible
mantener siempre la posición correcta con el
cinturón de seguridad bien puesto mientras
el vehículo está en marcha.
● Entre los ocupantes de las plazas exterio-
res y el área de acción de los airbags no de-
ben interponerse otras personas, animales u
objetos. Para no entorpecer el funcionamien-
to de los airbags laterales no se debe fijar
ningún tipo de accesorio en las puertas co-
mo, por ejemplo, portavasos.
● En los ganchos para la ropa sólo se debe
colgar ropa ligera. En los bolsillos de las
prendas de vestir colgadas no se deben en-
contrar objetos puntiagudos o pesados.
● No se deben exponer los laterales de los
respaldos a grandes fuerzas como, por ejem-
plo golpes fuertes o pisotones, ya que de lo
contrario el sistema puede deteriorarse. En
este caso, los airbags laterales no se dispara-
rían.
● En los asientos con airbag lateral incorpo-
rado no se deben utilizar nunca fundas que
no hayan sido homologadas de forma expre-
sa para su vehículo. La bolsa de aire se des-
pliega saliendo del lateral del respaldo y si se
utilizaran fundas no homologadas se reduci-
ría considerablemente la función protectora
del airbag lateral ››› pág. 158.
● Lo
s desperfectos de los tapizados origina-
les o de la costura en el área del módulo del airbag lateral deben repararse inmediata-
mente en un taller especializado.
●
Los airbags sólo protegen en un accidente,
y si se disparan habrá que cambiarlos.
● Todos los trabajos que se tengan que reali-
zar en los airbags laterales, así como el des-
montaje y montaje de alguno de sus compo-
nentes a causa de otras tareas de reparación
(p. ej., desmontaje del asiento delantero), de-
ben llevarse a cabo solamente en un taller es-
pecializado. De lo contrario, puede producir-
se un fallo en el funcionamiento de los air-
bags.
● No deben hacerse modificaciones de nin-
gún tipo en los componentes del sistema de
airbags.
● La gestión de los airbags laterales y de ca-
beza se realiza con sensores que se encuen-
tran en el interior de las puertas anteriores.
Para no mermar el correcto funcionamiento
de los airbags laterales y de cabeza no se de-
ben modificar ni las puertas ni los paneles de
estas (p. ej., montando posteriormente unos
altavoces). Si se producen daños en la puerta
anterior podrían mermar el correcto funciona-
miento del sistema. Todos los trabajos sobre
la puerta anterior se deben realizar en un ta-
ller especializado.
● En una colisión lateral, los airbags laterales
no funcionarán si los sensores no miden co-
rrectamente el incremento de presión en el
interior de las puertas cuando el aire sale a
través de zonas en las que haya agujeros o
aperturas del panel de puerta. ●
No conduzca nunca con los paneles interio-
res de las puertas desmontados.
● No conduzca nunca si partes de los paneles
interiores de las puertas han sido desmonta-
dos y no están correctamente ajustados.
● No conduzca nunca cuando los altavoces si-
tuados en los paneles de las puertas han sido
desmontados, excepto si los agujeros del al-
tavoz se han cerrado correctamente.
● Compruebe siempre que las aperturas es-
tán cubiertas o tapadas si se instalasen alta-
voces adicionales u otro equipamiento en el
interior de los paneles de las puertas.
● Cualquier trabajo que se realice sobre las
puertas debe hacerse en un taller especializa-
do autorizado. 23
Datos técnicos
Consejos
Manejo
Seguridad

Seguridad
Airbags para la cabeza* Fig. 17
Ubicación de los airbags para la cabe-
za en el lado izquierdo del vehículo. Fig. 18
Airbags para la cabeza inflados. Los airbags para la cabeza se encuentran a
ambos lados del habitáculo, encima de las
puertas
››› fig. 17 y su ubicación está indica-
d a c
on la palabra “AIRBAG”.
El sistema de airbags para la cabeza ofrece,
en combinación con los cinturones de seguri- dad, una protección adicional para la parte
superior del cuerpo de los ocupantes del ve-
hículo en caso de colisiones laterales graves.
ATENCIÓN
● Para que los airbags para la cabeza puedan
ofrecer una protección óptima, es imprescin-
dible mantener siempre la posición correcta y
llevar el cinturón de seguridad bien puesto
mientras el vehículo esté en marcha.
● Por motivos de seguridad, se debe desco-
nectar obligatoriamente el airbag de cabeza
en los vehículos en los que se monte una
mampara separadora del habitáculo. Acuda a
su servicio técnico para realizar esta desco-
nexión.
● Entre los ocupantes del vehículo y el área
de acción de los airbags para la cabeza no
deben interponerse otras personas, animales
u objetos que impidan que los airbags se in-
flen por completo y cumplan su función pro-
tectora correctamente. Por este motivo, no
hay que colocar en las ventanillas ningún tipo
de cortinillas que no hayan sido homologa-
das de forma expresa para su vehículo
››› pág. 158.
● En lo s

colgadores para la ropa sólo debe
ponerse ropa ligera. En los bolsillos de las
prendas de vestir colgadas no se deben en-
contrar objetos puntiagudos o pesados. Ade-
más, para colgar prendas de vestir no se de-
ben utilizar perchas para la ropa.
● Los airbags sólo protegen en un accidente,
y si se disparan habrá que cambiarlos. ●
Todos los trabajos que se tengan que reali-
zar en los airbags para la cabeza, así como el
desmontaje y montaje de alguno de sus com-
ponentes a causa de otras tareas de repara-
ción (p. ej., desmontaje del revestimiento del
techo), deben llevarse a cabo solamente en
un taller especializado. De lo contrario, puede
producirse un fallo en el funcionamiento de
los airbags.
● No deben llevarse a cabo modificaciones de
ningún tipo en los componentes del sistema
de airbags.
● La gestión de los airbags laterales y de ca-
beza se realiza con sensores que se encuen-
tran en el interior de las puertas anteriores.
Para no mermar el correcto funcionamiento
de los airbags laterales y de cabeza, no se
deben modificar ni las puertas ni los paneles
de estas (p. ej., montando posteriormente
unos altavoces). Si se producen daños en la
puerta anterior podrían mermar el correcto
funcionamiento del sistema. Todos los traba-
jos sobre la puerta anterior se deben realizar
en un taller especializado. 24

Sistema de airbags
Desactivar los airbags Desactivación del airbag frontal del
acompañante Fig. 19
En la guantera: conmutador con llave
para activar y desactivar el airbag del acom-
pañante. Fig. 20
Testigo de control de la desactivación
del airbag del acompañante. El airbag frontal del acompañante se tendrá
que desactivar si en el asiento del acompa-
ñante se monta un asiento para niños de es-
paldas a la dirección de la marcha.
Cuando el airbag del acompañante está
de-
sactivado , significa que sólo el airbag frontal
e s
tá desactivado. Los demás airbags del ve-
hículo siguen estando activados.
Desactivación del airbag frontal del
acompañante
– Desconecte el encendido.
– Abra la guantera en el lado del acompa-
ñante.
– Introduzca el espadín de la llave en la ranu-
ra prevista en el conmutador de descone-
xión del airbag del acompañante ››› fig. 19.
El e

spadín debe entrar aproximadamente
3/4 de su longitud, hasta llegar al tope.
– A continuación gire suavemente la llave pa-
ra cambiar su posición a OFF. No ejerza
fuerza si percibe una resistencia y asegúre-
se de haber introducido el espadín de la
llave hasta el final.
– Compruebe si con el encendido conectado,
el testigo de control “OFF” del tablero
››› fig. 20 permanece encendido ››
› .
Activación del airbag frontal del
acompañante – Desconecte el encendido. –
Abra la guantera en el lado del acompa-
ñante.
– Introduzca el espadín de la llave en la ranu-
ra prevista en el conmutador de descone-
xión del airbag del acompañante ››› fig. 19.
El espadín debe entrar aproximadamente
3/4 de su longitud, hasta llegar al tope.
– A continuación gire suavemente la llave pa-
ra cambiar su posición a ON
. No ejerza
f

uerza si percibe una resistencia y asegúre-
se de haber introducido hasta el final el es-
padín de la llave.
– Compruebe si, con el encendido conecta-
do, el testigo de control del tablero
››› fig. 20 no
se ilumina ››› .
ATENCIÓN
● La responsabilidad de que el interruptor de
llave se encuentre en la posición correcta es
del conductor.
● El airbag frontal del acompañante sólo se
deberá desactivar cuando, excepcionalmente,
sea necesario utilizar un asiento para niños
en el asiento del acompañante en el que el ni-
ño irá sentado de espaldas a la dirección de
marcha ››› pág. 26, Transporte seguro de ni-
ños.
● No mont e nu

nca ningún asiento para niños,
donde el niño viaje de espaldas a la dirección
de la marcha, en el asiento del acompañante
si no se ha desactivado antes el airbag fron-
tal, pues existe peligro de muerte. » 25
Datos técnicos
Consejos
Manejo
Seguridad

Seguridad
●
Active de nuevo el airbag frontal del acom-
pañante en el momento en que se deje de uti-
lizar el asiento para niños en dicho asiento.
● Desactive el airbag frontal del acompañan-
te sólo con el encendido desconectado, de lo
contrario podría surgir alguna avería en el
control del airbag, en cuyo caso se corre el
peligro de que el airbag frontal no se dispare
del modo correcto en caso de accidente o no
se dispare en absoluto.
● En ningún caso deje introducida la llave en
el conmutador de desactivación del airbag,
pues podría quedar dañado o, en caso de
conducción, hacer activar o desactivar el air-
bag.
● Si, estando desactivado el airbag frontal
del acompañante, el testigo de control del ta-
blero no permanece encendido, puede ser
que el sistema de airbag esté averiado:
–Haga que un taller especializado revise el
sistema lo antes posible.
– ¡No utilice un asiento para niños en el
asiento del acompañante! El airbag fron-
tal del acompañante se podría disparar
en caso de accidente incluso estando
averiado y como consecuencia el niño po-
dría resultar gravemente herido o morir.
– No se puede determinar con anterioridad
si los airbags del acompañante se dispa-
rarán en caso de accidente. Advierta de
ello a todos los pasajeros.
● Al accionar la llave de activación/desactiva-
ción del airbag frontal del acompañante, úni-
camente se activa/desactiva el airbag frontal
del acompañante. El airbag lateral y de cabe- za del lado del acompañante permanecen
siempre activados.
Transporte seguro de niños
Seguridad infantil Introducción Por motivos de seguridad y tal como se de-
muestra en las estadísticas relativas a los ac-
cidentes, le recomendamos que los menores
de 12 años viajen sentados en los asientos
traseros. En función de la edad, la estatura y
el peso, estos viajarán en el asiento trasero
en una sillita para niños o protegidos con los
cinturones de seguridad del vehículo. Por
motivos de seguridad, esta sillita debería ir
montada en el asiento trasero, detrás del
asiento del acompañante o en la plaza cen-
tral.
Las leyes físicas que actúan en caso de acci-
dente también afectan a los niños
›››
pág. 14 .
A dif er
encia de los adultos, los niños no tie-
nen ni la musculatura ni la estructura ósea
completamente desarrolladas. Por dicho mo-
tivo, corren un mayor riesgo de resultar heri-
dos.
Para reducir el riesgo de lesiones, sólo se
permite llevar a los niños en asientos espe-
cialmente diseñados para ellos.
Le recomendamos que utilice para su vehícu-
lo sistemas de retención infantiles del Pro-
grama de Accesorios Originales SEAT, que in-
cluyen sistemas para todas las edades bajo
26

Transporte seguro de niños
el nombre de “Peke” (no para todos los paí-
ses).
Dichos sistemas fueron especialmente dise-
ñados y homologados y cumplen con el re-
glamento ECE-R44.
Si se quieren montar y utilizar asientos para
niños habrá que tener en cuenta las disposi-
ciones legales correspondientes y las instruc-
ciones de montaje del fabricante del asiento
para niños. Lea y tenga siempre en cuenta
››› pág. 27 .
L e r
ecomendamos que lleve siempre en el ve-
hículo, junto con la documentación de a bor-
do, el manual de instrucciones del fabricante
de la sillita para niños.
Indicaciones importantes sobre el
airbag del acompañante Fig. 21
Parasol del lado del acompañante: ad-
hesivo del airbag. Fig. 22
En el marco posterior de la puerta del
acompañante: adhesivo relativo al airbag. En el parasol del acompañante y/o en el mar-
co posterior de la puerta del acompañante,
hay un adhesivo con información importante
sobre el airbag del acompañante. Tenga en
cuenta las indicaciones de seguridad de los
siguientes capítulos:
●
Distancia de seguridad con respecto al air-
bag del acompañante ››› pág. 18 .
● Ob

jetos entre el acompañante y el airbag
del acompañante ››› en Airbags frontales
de la pág. 22 .
El airb

ag frontal del lado del acompañante, si
está activado, representa un gran peligro pa-
ra un niño si éste viaja de espaldas a la direc-
ción de la marcha, ya que el airbag puede
golpear el asiento con tal fuerza que ocasio-
ne lesiones graves o la muerte. Los menores
de 12 años deberían viajar siempre en los
asientos traseros. Por este motivo, le recomendamos encareci-
damente que los niños viajen en los asientos
traseros. Es el lugar más seguro del vehículo.
Con el interruptor de llave se puede desacti-
var el airbag del acompañante
››› pág. 25.
Lo

s niños deben viajar en un asiento adecua-
do a su altura y edad ››› pág. 26. ATENCIÓN
● Si en el asiento del acompañante va monta-
do un asiento para niños, aumentará el ries-
go para el niño de sufrir lesiones graves o
mortales en caso de accidente.
● Si el airbag del acompañante se dispara,
puede golpear contra el asiento para niños y
lanzarlo con violencia contra la puerta, el te-
cho o el respaldo del asiento.
● No monte nunca un asiento para niños,
donde el niño viaje de espaldas a la dirección
de la marcha, en el asiento del acompañante
si no se ha desactivado antes el airbag fron-
tal, pues existe peligro de muerte. Sin embar-
go, si en casos excepcionales es necesario
que un niño viaje en el asiento del acompa-
ñante, habrá que desactivar el airbag frontal
del acompañante ››› pág. 25, Desactivación
del airbag frontal del acompañante . Si el
asiento del acompañante tiene regulación en
altura, desplácelo a su posición más elevada.
● En versiones que no incorporen interruptor
de llave para desconexión del airbag, se debe
acudir a un servicio técnico para realizar di-
cha desconexión. » 27
Datos técnicos
Consejos
Manejo
Seguridad

Seguridad
●
Todos los ocupantes del vehículo deberán
ir sentados en la posición correcta durante la
marcha, sobre todo si se trata de niños.
● No lleve nunca niños o bebés sentados en
el regazo, pues correrían peligro de muerte.
● No permita nunca que los niños viajen sin ir
sujetos de forma segura, que se pongan de
pie durante la marcha o que se arrodillen so-
bre el asiento. En caso de accidente, el niño
se vería desplazado por el interior del vehícu-
lo, por lo que tanto él como los demás ocu-
pantes del vehículo podrían sufrir heridas
graves e incluso mortales.
● Si los niños van sentados de forma indebi-
da durante la marcha, se exponen en caso de
frenazo brusco o accidente a un mayor riesgo
de resultar heridos. Esto es de especial im-
portancia para los niños que vayan en el
asiento del acompañante, pues si el sistema
de airbags se dispara en caso de accidente,
podría tener como consecuencia heridas muy
graves e incluso mortales.
● Un asiento para niños adecuado ofrece una
buena protección.
● No deje nunca a un niño solo en el asiento
para niños o en el vehículo, ya que depen-
diendo de la estación del año, en un vehículo
estacionado pueden llegar a alcanzarse tem-
peraturas casi mortales.
● Los niños de estatura inferior a 1,50 m no
deben utilizar los cinturones de seguridad del
vehículo sin ir sentados en un asiento para
niños, ya que en caso de frenazos bruscos o
accidente podrían resultar heridos en la zona
del abdomen y del cuello. ●
En un asiento para niños sólo se puede lle-
var a un niño ››› pág. 28, Asientos para ni-
ños.
● Cuando mont
e una sillita para niños en las
plazas traseras, se recomienda que active el
seguro para niños de las puertas
››› pág. 70. Asientos para niños
Clasificación de los asientos para
niños en grupos Sólo se deben utilizar asientos para niños
homologados y que sean adecuados para él.
Para estos asientos rige la norma ECE-R 44.
ECE-R significa: norma de la Comisión Econó-
mica Europea.
Los asientos para niños se clasifican en 5
grupos:
Grupo 0 : hasta 10 kg (hasta 9 meses
apr o

x.)
Grupo 0+: hasta 13 kg (hasta 18 meses
apro

x.)
Grupo 1: de 9 a 18 kg (hasta 4 años aprox.)
Grupo 2: de 15 a 25 kg (hasta 7 años
apr

ox.) Grupo 3: de 22 a 36 kg (más de 7 años
aprox.)
Los asientos para niños homologados según
la norma ECE-R 44 llevan en el asiento el dis-
tintivo de control ECE-R 44 (una E mayúscula
en un círculo y, debajo, el número de con-
trol).
Si se quieren montar y utilizar asientos para
niños habrá que tener en cuenta las disposi-
ciones legales correspondientes y las instruc-
ciones de montaje del fabricante del asiento
para niños.
Le recomendamos que lleve siempre en el ve-
hículo, junto con la documentación de a bor-
do, el manual de instrucciones del fabricante
del asiento para niños. ATENCIÓN
Lea y tenga en cuenta en cualquier caso la in-
formación y los consejos de seguridad para
utilizar los asientos para niños ››› pág. 27. Montajes posibles del asiento para
niños
Dispone de las siguientes posibilidades para
montar una sillita para niños en los asientos
traseros y en el del acompañante:
● Los asientos para niños de los grupos 0 a 3
se pueden fijar con el cinturón de seguridad.
28

Transporte seguro de niños
● Los asientos para niños de los grupos 0,
0+ y 1 se pueden fijar con el sistema “ISO-
FIX” y Top Tether* sin necesidad del cinturón,
con las anillas de sujeción “ISOFIX” y Top Tet-
her* ››› pág. 30 .Grupo de
peso
Plaza de asientos
Asiento
pasajero delante- roAsientotrasero lateralAsientotraserocentral
Grupo 0
hasta 10 kgU*UU
Grupo 0+
hasta 13 kgU*UU
Grupo I
de 9 a 18 kgU*UU
Grupo II
de 15 a 25 kgU*UU
Grupo III
de 22 a 36 kgU*UU Adecuado para los sistemas de reten-
ción universales para utilizar en este
grupo de peso.
Desplazar el asiento del acompañante lo
más atrás posible, lo más alto posible y
siempre desconectando el airbag.
ATENCIÓN
● Los niños deberán viajar protegidos por un
sistema de sujeción que sea adecuado a su
edad, peso y altura.
● Lea y tenga en cuenta en cualquier caso la
información y los consejos de seguridad para
utilizar los asientos para niños ››› pág. 27. U:
*:
29
Datos técnicos
Consejos
Manejo
Seguridad

Seguridad

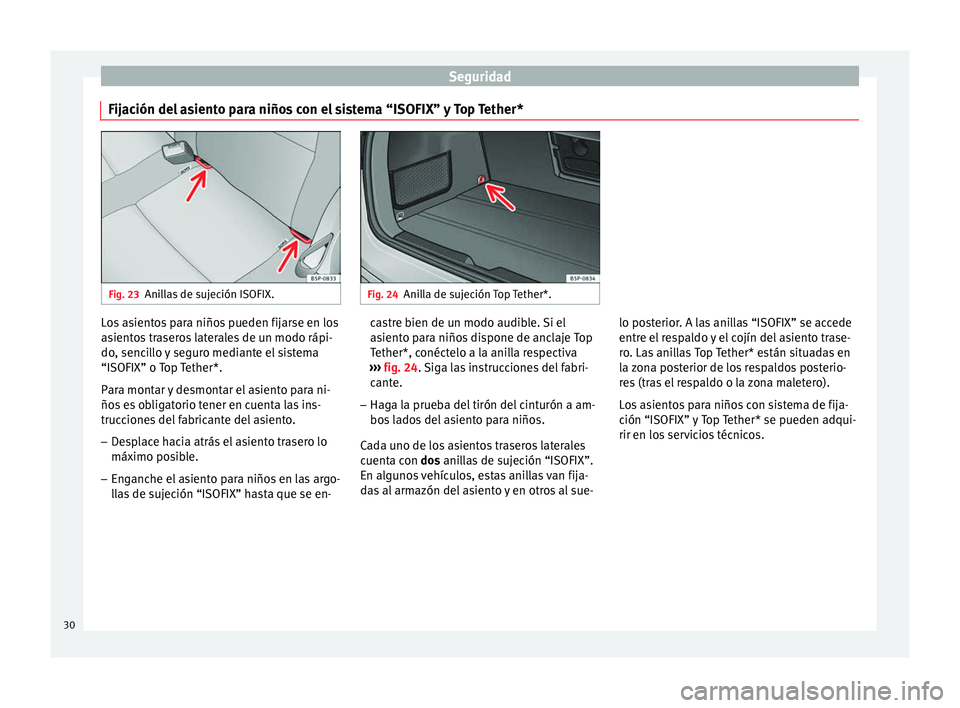

Fijación del asiento para niños con el sistema “ISOFIX” y Top Tether* Fig. 23
Anillas de sujeción ISOFIX. Fig. 24
Anilla de sujeción Top Tether*. Los asientos para niños pueden fijarse en los
asientos traseros laterales de un modo rápi-
do, sencillo y seguro mediante el sistema
“ISOFIX” o Top Tether*.
Para montar y desmontar el asiento para ni-
ños es obligatorio tener en cuenta las ins-
trucciones del fabricante del asiento.
– Desplace hacia atrás el asiento trasero lo
máximo posible.
– Enganche el asiento para niños en las argo-
llas de sujeción “ISOFIX” hasta que se en- castre bien de un modo audible. Si el
asiento para niños dispone de anclaje Top
Tether*, conéctelo a la anilla respectiva
››› fig. 24 . Siga las instrucciones del fabri-
c ant
e.
– Haga la prueba del tirón del cinturón a am-
bos lados del asiento para niños.
Cada uno de los asientos traseros laterales
cuenta con dos anillas de sujeción “ISOFIX”.
En al

gunos vehículos, estas anillas van fija-
das al armazón del asiento y en otros al sue- lo posterior. A las anillas “ISOFIX” se accede
entre el respaldo y el cojín del asiento trase-
ro. Las anillas Top Tether* están situadas en
la zona posterior de los respaldos posterio-
res (tras el respaldo o la zona maletero).
Los asientos para niños con sistema de fija-
ción “ISOFIX” y Top Tether* se pueden adqui-
rir en los servicios técnicos.
30
