2013 Seat Alhambra Betriebsanleitung (in German)

143
Sitze und Ablage
Abb. 98 Kuvertnetz aus-
hängen.
Wenn Personen auf den Sitzplätzen der dritten Sitzreihe befördert werden,
dürfen sich niemals Kuvertnetz-Halterungen im Schienensystem im Bereich
der Sitzplätze befinden ⇒ 
.
Kuvertnetz-Halterungen einbauen
● Kuvertnetz-Halterung von oben in die Schiene einsetzen und unten an-
drücken.
● Kuvertnetz-Halterung in die gewünschte Position verschieben.
● Darauf achten, dass die Kuvertnetz-Halterung im Schienensystem ein-
rastet ⇒ 
.
Kuvertnetz in die Kuvertnetz-Halterung einhängen
Haltestange von oben in die Kuvertnetz-Halterung legen ⇒ Abb. 97 1
und
um 90° nach links drehen 2. Die rote Markierung an der Haltestange darf
nicht mehr sichtbar sein ⇒ .
Kuvertnetz als Tasche verwenden
● Je zwei Kuvertnetz-Halterung in den oberen Schienen einbauen.
● Je ein verschiebbares Fixierelement in den unteren Schienen einbauen
⇒ Seite 141.
● Hängen Sie das Kuvertnetz in die vier Kuvertnetz-Halterungen ein. ●
Fixierband des Kuvertnetzes von unten in ein verschiebbares Fixierele-
ment einhängen B
.
● Kuvertnetz-Halterungen in den oberen Schienen möglichst dicht zusam-
menschieben.
● Seiten des Kuvertnetzes aneinanderdrücken, damit sie vom Klettband
zusammengehalten werden.
Kuvertnetz als Gepäckraumabtrennung verwenden
● Je eine Kuvertnetz-Halterung in den oberen Schienen einbauen.
● Je eine Kuvertnetz-Halterung in den unteren Schienen einbauen.
● Hängen Sie das Kuvertnetz in die vier Kuvertnetz-Halterungen ein.
Kuvertnetz aushängen
● Haltestange um 90° nach rechts drehen ⇒ Abb. 98 1
, bis die rote Mar-
kierung an der Haltestange zu sehen ist. Haltestange nach oben herausneh-
men 2
.
● Nur 5-Sitzer: Ausgebautes Kuvertnetz im Ablagefach vorn im Gepäck-
raumboden sicher verstauen ⇒ Seite 148.
Kuvertnetz-Halterungen ausbauen
● Kuvertnetz-Halterung unten von der Schiene abziehen und nach oben
herausnehmen.
ACHTUNG
Kuvertnetz-Halterungen im Schienensystem im Bereich der Sitzplätze der
dritten Sitzreihe können im Falle eines Unfalls oder plötzlichen Brems-
manövers zu schweren Verletzungen führen.
● Kuvertnetz-Halterungen immer aus den Sitzschienen entfernen oder
in den Sitzschienen ganz nach hinten schieben, wenn Personen auf den
Sitzplätzen der dritten Sitzreihe befördert werden. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

144Sitze und Ablage
ACHTUNG
Kuvertnetz-Halterungen, die nicht sicher eingerastet und verriegelt sind,
können sich bei einem Bremsmanöver oder Unfall aus der Schiene lösen.
Dadurch können Gegenstände durch den Innenraum fliegen und schwere
oder tödliche Verletzungen verursachen.
● Immer sicherstellen, dass die Kuvertnetz-Halterungen sicher in den
Schienen eingerastet sind, die rote Markierung darf nicht mehr sichtbar
sein.
● Niemals einen Kindersitz an den Kuvertnetz-Halterungen befestigen.
VORSICHT
● Kuvertnetz-Halterungen, die am Schienensystem befestigt sind, können
beim Vor- und Zurückklappen der dritten Sitzreihe beschädigt werden und
zu Beschädigungen an den Rücksitzen führen. Vor dem Vor- und Zurück-
klappen die Kuvertnetz-Halterungen vom Schienensystem abnehmen. 
Taschenhaken
Abb. 99 Im Gepäckraum:
Taschenhaken. Im Gepäckraum rechts kann sich ein herausklappbarer Taschenhaken befin-
den ⇒ Abb. 99, an dem leichte Einkaufstaschen befestigt werden können.
●
Unten auf den Taschenhaken drücken ⇒ Abb. 99 (Pfeil) und herausklap-
pen.
● Taschen einhängen.
● Nach Benutzung den Taschenhaken zurückklappen.
ACHTUNG
Niemals den Taschenhaken zum Verzurren benutzen. Bei plötzlichen
Bremsmanövern oder beim Unfall kann der Taschenhaken abreißen.
VORSICHT
Der Taschenhaken darf maximal mit 2,5 kg (5 lbs) belastet werden. 
Gepäcknetz*
Abb. 100 Im Gepäck-
raum: Flach eingehäng-
tes Gepäcknetz. 

145
Sitze und Ablage
Das Gepäcknetz kann das Verrutschen leichteren Ladeguts verhindern.
Gepäcknetz flach auf dem Gepäckraumboden einhängen
● Haken des Gepäcknetzes in die Verzurrösen ⇒ Abb. 100 1
und 2 ein-
hängen.
Gepäcknetz ausbauen
Das eingehängte Gepäcknetz steht unter Spannung ⇒ 
.
● Haken des Gepäcknetzes aus den Verzurrösen 1
vorsichtig aushaken.
● Haken des Gepäcknetzes aus den Verzurrösen 2 vorsichtig aushaken.
ACHTUNG
Das elastische Gepäcknetz muss gedehnt werden, wenn es an die Verzur-
rösen im Gepäckraum befestigt wird. Ein eingehängtes Gepäcknetz steht
unter Spannung. Die Haken des Gepäcknetzes können Verletzungen ver-
ursachen, wenn das Gepäcknetz unsachgemäß ein- oder ausgehängt
wird.
● Die Haken des Gepäcknetzes immer festhalten, damit sie beim Ein-
und Aushaken nicht aus der Öse springen.
● Augen und Gesicht schützen, um Verletzungen durch herausspringen-
de Haken beim Ein- und Aushängen zu vermeiden.
● Die Haken des Gepäcknetzes immer in der beschriebenen Reihenfolge
einhängen. Wenn einer der Haken des Gepäcknetzes zurückschnellt, wird
das Verletzungsrisiko erhöht.
 Dachgepäckträger*
Einleitung
Das Fahrzeugdach ist entwickelt worden, um die Aerodynamik zu optimie-
ren. Herkömmliche Dachgepäckträgersysteme können daher nicht mehr an
einer Dachrinne befestigt werden.
Da die Regenrinnen strömungsgünstig in das Dach eingeformt sind, können
nur die von SEAT freigegebenen Grundträger bzw. Dachgepäckträger ver-
wendet werden.
Wann ist der Dachgepäckträger abzubauen?
● Wenn er nicht mehr benötigt wird.
● Wenn das Fahrzeug durch eine Waschanlage fährt.
● Wenn die Höhe des Fahrzeugs die notwendige Durchfahrtshöhe über-
schreitet, z. B. Garage.
Ergänzende Informationen und Warnhinweise:
● Licht ⇒ Seite 100
● Transportieren ⇒  Seite 13
● Umweltbewusst fahren ⇒ Seite 236
● Räder und Reifen ⇒  Seite 308
● Zubehör, Teileersatz, Reparaturen und Änderungen ⇒ Seite 269
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

146Sitze und Ablage
ACHTUNG
Beim Transport von schweren oder großflächigen Gegenständen auf dem
Dachgepäckträger verändern sich die Fahreigenschaften des Fahrzeugs
durch die Schwerpunktverlagerung und durch die vergrößerte Windan-
griffsfläche.
● Ladung immer ordnungsgemäß mit geeigneten und unbeschädigten
Verzurrleinen oder Spannbändern sichern.
● Große, schwere, lange oder flache Ladung wirkt sich negativ auf die
Aerodynamik des Fahrzeugs, den Schwerpunkt und das Fahrverhalten
aus.
● Abrupte und plötzliche Fahr- und Bremsmanöver vermeiden.
● Geschwindigkeit und Fahrweise den Sicht-, Wetter-, Fahrbahn- und
Verkehrsverhältnissen anpassen.
VORSICHT
● Dachgepäckträger vor dem Durchfahren einer Waschanlage immer ab-
montieren.
● Die Höhe des Fahrzeugs verändert sich durch die Montage eines Träger-
systems und das darauf befestigte Ladegut. Die Höhe des Fahrzeugs mit
vorhandenen Durchfahrtshöhen vergleichen, z. B. von Unterführungen und
Garagentoren.
● Die Dachantenne, der Wirkungsbereich des Panorama-Schiebedachs
und der Heckklappe dürfen nicht durch das Dachgepäckträgersystem und
das befestigte Ladegut beeinträchtigt werden.
● Darauf achten, dass die Heckklappe beim Öffnen nicht an die Dachla-
dung stößt.
Umwelthinweis
Bei einem montierten Dachgepäckträger wird durch den erhöhten Luftwider-
stand mehr Kraftstoff verbraucht. Grundträger und Dachgepäckträger befestigen
Abb. 101 Befestigungs-
punkte für Grundträger
und Dachgepäckträger.
Die Grundträger sind die Basis für ein komplettes Dachgepäckträgersystem.
Für den Transport von Gepäck, Fahrrädern, Surfbrettern, Skiern und Booten
sind aus Sicherheitsgründen jeweils eigene Zusatzhalterungen erforderlich.
Alle Komponenten dieses Systems sind bei einem SEAT-Betrieb erhältlich.
Es besteht nur die Möglichkeit einen Grundträger oder Dachgepäckträger
anzubauen, wenn am Fahrzeug eine Dachreling vorhanden ist.
Grundträger und Dachgepäckträger befestigen
Grundträger und Dachgepäckträger müssen immer korrekt befestigt wer-
den.
Die mitgelieferte Montageanleitung des Dachgepäckträgers ist unbedingt
zu beachten.
Die Bohrungen zur Positionierung befinden sich an den Innenseiten der
Dachreling ⇒ Abb. 101. 

147
Sitze und Ablage
ACHTUNG
Unsachgemäße Befestigung der Grundträger und des Dachgepäckträgers
und deren unsachgemäße Benutzung können zur Folge haben, dass sich
das gesamte System vom Dach löst und dadurch Unfälle und Verletzun-
gen verursachen kann.
● Montageanleitung des Herstellers immer beachten.
● Grundträger und Dachgepäckträger nur benutzen, wenn sie unbe-
schädigt und ordnungsgemäß befestigt sind.
● Die Grundträger nur an den in der Abbildung gezeigten Markierungen
befestigen ⇒  Abb. 101.
● Grundträger und Dachgepäckträger ordnungsgemäß montieren.
● Die Verschraubungen und Befestigungen vor Fahrtantritt prüfen und
ggf. nach kurzer Fahrt nachziehen. Bei längeren Fahrten Verschraubun-
gen und Befestigungen bei jeder Pause prüfen.
● Spezielle Gepäckträger für Räder, Skis, Surfbretter usw. immer richtig
montieren.
● Keine Veränderungen oder Reparaturen am Grundträger und Dachge-
päckträger vornehmen.
Hinweis
Mitgelieferte Montageanleitung des montierten Dachgepäckträgersystems
lesen und beachten und immer im Fahrzeug mitführen. 
Dachgepäckträger beladen
Das Ladegut kann nur dann sicher befestigt werden, wenn das Dachge-
päckträgersystem ordnungsgemäß montiert ist ⇒ .Maximal zulässige Dachlast
Die maximal zulässige Dachlast beträgt
100 kg (220 lbs.). Die Dachlast
setzt sich zusammen aus dem Gewicht des Dachgepäckträgers und des auf
dem Dach beförderten Ladeguts ⇒ 
.
Informieren Sie sich stets über das Gewicht des Dachgepäckträgers sowie
der zu transportierenden Last und wiegen Sie es bei Bedarf nach. Über-
schreiten Sie die maximal zulässige Dachlast in keinem Fall.
Bei Verwendung von Dachgepäckträgern mit geringerer Belastbarkeit kann
die maximal zulässige Dachlast nicht ausgenutzt werden. In diesem Fall
darf der Dachgepäckträger nur bis zu der Gewichtsgrenze belastet werden,
die in der Montageanleitung angegeben ist.
Ladegut verteilen
Ladegut gleichmäßig verteilen und ordnungsgemäß sichern ⇒ 
.
Befestigungen kontrollieren
Nachdem die Grundträger und der Dachgepäckträger befestigt worden sind,
müssen nach kurzer Fahrt und danach in regelmäßigen Abständen die Ver-
schraubungen und Befestigungen kontrolliert werden.
ACHTUNG
Wenn die maximal zulässige Dachlast überschritten wird, können Unfälle
und erhebliche Fahrzeugbeschädigungen die Folge sein.
● Niemals die angegebene Dachlast, die maximal zulässigen Achslas-
ten und das zulässige Gesamtgewicht des Fahrzeugs überschreiten.
● Die Belastbarkeit des Dachgepäckträgers nicht überschreiten, auch
wenn die Dachlast nicht ausgenutzt sein sollte.
● Schwere Gegenstände so weit wie möglich vorn befestigen und Lade-
gut insgesamt gleichmäßig verteilen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

148Sitze und Ablage
ACHTUNG
Loses und unsachgemäß befestigtes Ladegut kann vom Dachgepäckträ-
ger fallen und Unfälle und Verletzungen verursachen.
● Verwenden Sie immer geeignete und unbeschädigte Verzurrleinen
oder Spannbänder.
● Ladegut ordnungsgemäß sichern.

Ablagen Einleitung
Ablagefächer sind nur zur Ablage leichter oder kleinerer Gegenstände zu
verwenden.
Im Ablagefach in der Mittelarmlehne vorn kann sich die werkseitig einge-
baute AUX-IN-Buchse oder die Multimediabuchse (MEDIA-IN) befinden.
Im Ablagefach links im Gepäckraum kann sich der werkseitig eingebaute
CD-Wechsler befinden.
Ergänzende Informationen und Warnhinweise:
● Kindersitze (Zubehör) ⇒ Seite 41
● Gepäckraum ⇒ Seite 132
● Innenraum pflegen und reinigen ⇒ Seite 261
● ⇒ Buch Radio oder ⇒ Buch Navigationssystem
ACHTUNG
Lose Gegenstände können bei plötzlichen Fahr- oder Bremsmanövern
durch den Fahrzeuginnenraum fliegen. Das kann schwere Verletzungen
verursachen und auch zum Verlust der Kontrolle über das Fahrzeug füh-
ren.
● Keine Tiere und keine harten, schweren oder scharfen Gegenstände in
offenen Ablagen im Fahrzeug, auf der Instrumententafel, auf der Hutabla-
ge hinter den Rücksitzen, in Kleidungsstücken und Taschen im Fahrzeu-
ginnenraum verstauen.
● Halten Sie die Ablagefächer während der Fahrt immer geschlossen.
ACHTUNG
Gegenstände im Fußraum des Fahrers können das ungehinderte Betäti-
gen der Pedale verhindern. Das kann zum Verlust der Fahrzeugkontrolle
führen und erhöht das Risiko schwerer Verletzungen.
● Darauf achten, dass alle Pedale immer ungehindert betätigt werden
können.
● Fußmatte immer sicher im Fußraum befestigen.
● Niemals Fußmatten oder andere Bodenbeläge über die eingebaute
Fußmatte legen.
● Darauf achten, dass keine Gegenstände während der Fahrt in den
Fußraum des Fahrers gelangen. 

149
Sitze und Ablage
VORSICHT
● Die Heizfäden in der Heckscheibe können durch scheuernde Gegenstän-
de auf der Ablagefläche zerstört werden.
● Keine wärmeempfindlichen Gegenstände, Lebensmittel oder Medika-
mente im Fahrzeuginnenraum aufbewahren. Wärme und Kälte können sie
beschädigen oder unbrauchbar machen.
● Im Fahrzeug abgelegte Gegenstände aus lichtdurchlässigen Materialien
wie z. B. Brillen, Lupen oder transparente Saugnäpfe an den Fensterschei-
ben, können das Sonnenlicht bündeln und dadurch Schäden am Fahrzeug
verursachen.
Hinweis
Decken Sie die Entlüftungsöffnungen zwischen der Heckscheibe und der
Ablagefläche nicht ab, damit verbrauchte Luft aus dem Fahrzeug entwei-
chen kann. 
Brillenfach in der Dachkonsole
Abb. 102 In der Dach-
konsole: Brillenfach. Zum Öffnen Taste drücken und loslassen ⇒ Abb. 102 (Pfeil).
Zum Schließen den Deckel nach oben drücken, bis er einrastet.
Um die Funktion der Innenraumüberwachung zu gewährleisten, muss das
Brillenfach beim Verriegeln des Fahrzeugs geschlossen sein
⇒ Seite 82.
Ablagen in der Dachkonsole
Abb. 103 In der Dach-
konsole: Ablagefach.
Zum Öffnen Taste drücken und loslassen ⇒ Abb. 103.
Zum Schließen Ablage nach oben drücken, bis es einrastet.
Um die Funktion der Innenraumüberwachung zu gewährleisten, müssen die
Ablagen beim Verriegeln des Fahrzeugs geschlossen sein ⇒ Seite 82.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

150Sitze und Ablage

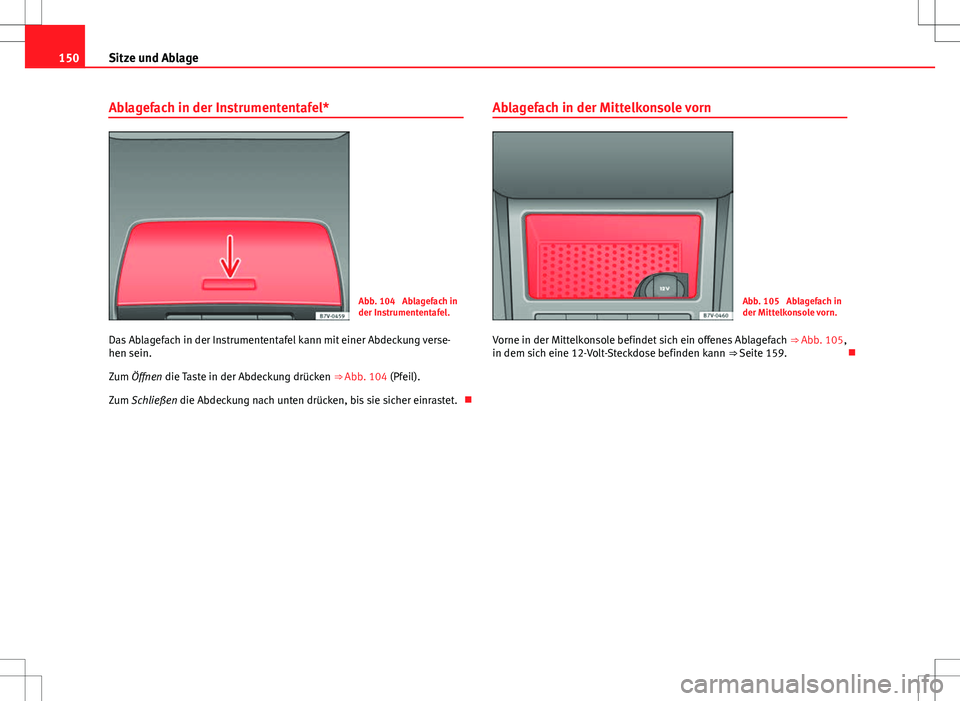

Ablagefach in der Instrumententafel*
Abb. 104 Ablagefach in
der Instrumententafel.
Das Ablagefach in der Instrumententafel kann mit einer Abdeckung verse-
hen sein.
Zum Öffnen die Taste in der Abdeckung drücken ⇒ Abb. 104 (Pfeil).
Zum Schließen die Abdeckung nach unten drücken, bis sie sicher einrastet. Ablagefach in der Mittelkonsole vornAbb. 105 Ablagefach in
der Mittelkonsole vorn.
Vorne in der Mittelkonsole befindet sich ein offenes Ablagefach ⇒ Abb. 105,
in dem sich eine 12-Volt-Steckdose befinden kann ⇒ Seite 159. 
