343
Situationen
VORSICHT
Wenn nach einem Glühlampenwechsel die Gummiabdeckungen oder Kunst-
stoffkappen am Scheinwerfergehäuse nicht richtig montiert wurden, kön-
nen Schäden an der elektrischen Anlage entstehen – vor allem durch ein-
dringendes Wasser. 
Kontrollleuchte
leuchtetMögliche UrsacheAbhilfe

Glühlampe der Außenbe-
leuchtung des Fahrzeugs aus-
gefallen.Ausgefallene Glühlampe aus-
wechseln.
Beim Einschalten der Zündung leuchten einige Warn- und Kontrollleuchten
zur Funktionsprüfung kurz auf. Sie erlöschen nach wenigen Sekunden.
Kontrolle der Glühlampen am angeschlossenen Anhänger
Bei Fahrzeugen mit werkseitig eingebauter Anhängevorrichtung werden be-
stimmte Glühlampen eines ordnungsgemäß an die Anhängersteckdose an-
geschlossenen Anhängers mit überwacht:
Der Ausfall einer Blinkleuchte am Anhänger wird auch durch den doppelten
Blinkimpuls der Blinkleuchte (  oder ) im Kombiinstrument angezeigt
⇒ Seite 100.
● Gemeinsamer Ausfall aller Blinklichter auf einer Seite.
● Ausfall des Rücklichts auf einer Seite (bei einigen Modellen auch der
Ausfall der Kennzeichenleuchte).
● Ausfall von beiden Bremslichtern.
ACHTUNG
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
● Missachten Sie niemals aufleuchtende Warnleuchten und Textmel-
dungen.
● Halten Sie das Fahrzeug an, sobald es möglich und sicher ist.
VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen.
Hinweis
Der Ausfall einer Light Emitting Diode (LED) innerhalb einer Rückleuchte
wird nicht angezeigt. Wenn jedoch alle LEDs ausfallen, wird dies durch die
Kontrollleuchte  angezeigt. 
Informationen zum Glühlampenwechsel
Checkliste
Folgende Handlungen zum Glühlampenwechsel immer in der angegebenen
Reihenfolge durchführen ⇒ 
:
Fahrzeug möglichst in sicherer Entfernung zum fließenden Verkehr auf
ebenem und festem Untergrund sicher abstellen.
Elektronische Parkbremse einschalten ⇒ Seite 192.
Lichtschalter in Stellung 0 drehen ⇒ Seite 100.
Blinkerhebel in Neutralstellung bringen ⇒ Seite 100.
Automatikgetriebe: Wählhebel in Stellung P bringen ⇒ Seite 183. 
1.
2.
3.
4.
5.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

344Situationen
Motor abstellen und Fahrzeugschlüssel aus dem Zündschloss nehmen
⇒ Seite 179.
Schaltgetriebe: Gang einlegen ⇒ Seite 183.
Orientierungsbeleuchtung verlöschen lassen ⇒ Seite 100.
Betroffene Glühlampen abkühlen lassen. Prüfen, ob eine Sicherung sichtbar durchgebrannt ist ⇒ Seite 338.
Betroffene Glühlampe gemäß Anleitung wechseln ⇒ 
. Eine Glühlam-
pe darf nur durch eine neue Glühlampe gleicher Ausführung ersetzt
werden. Die entsprechende Bezeichnung steht auf dem Lampensockel
oder auf dem Glaskolben.
Glaskolben der Glühlampen grundsätzlich nicht mit bloßen Fingern an-
fassen. Der zurückbleibende Fingerabdruck würde durch die Wärme der
eingeschalteten Glühlampe verdunsten und sich auf dem Reflektor nie-
derschlagen, was die Leuchtkraft des Scheinwerfers beeinträchtigt.
Nach einem Glühlampenwechsel Funktion der Glühlampe prüfen. Wenn
die Glühlampe nicht funktionieren sollte, kann die Glühlampe mögli-
6.
7.
8.
9.
10.
11.
12.
13.
cherweise nicht richtig eingesetzt sein oder wieder ausgefallen sein so-
wie der Anschlussstecker nicht richtig stecken.
Nach jedem Glühlampenwechsel im vorderen Fahrzeugbereich Schein-
werfereinstellung von einem Fachbetrieb prüfen lassen.ACHTUNG
Die Missachtung der für die eigene Sicherheit wichtigen Checkliste kann
Unfälle und schwere Verletzungen verursachen.
● Immer den Handlungen in der Checkliste folgen und die allgemein
gültigen Sicherheitsvorkehrungen beachten.
VORSICHT
Leuchten immer vorsichtig abnehmen bzw. einsetzen, um Beschädigungen
des Fahrzeuglacks oder anderen Fahrzeugteilen zu vermeiden. 
14.
Glühlampen im Halogen-Frontscheinwerfer auswechseln
Abb. 205 Im Motorraum:
Abdeckungen im linken
Frontscheinwerfer. A
Abblendlicht, B Tagfahr-
licht und C Fernlicht und
Standlicht.Abb. 206 Linker Schein-
werfer 

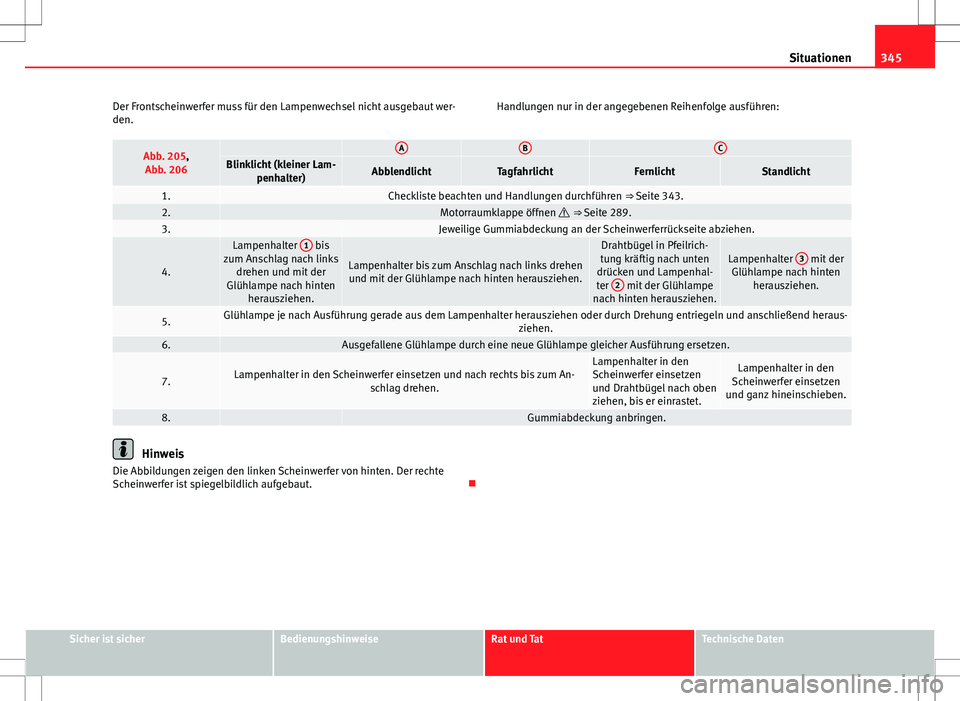

345
Situationen
Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut wer-
den. Handlungen nur in der angegebenen Reihenfolge ausführen:
Abb. 205,
Abb. 206 ABCBlinklicht (kleiner Lam- penhalter)AbblendlichtTagfahrlichtFernlichtStandlicht
1.Checkliste beachten und Handlungen durchführen ⇒ Seite 343.2.Motorraumklappe öffnen  ⇒ Seite 289.3. Jeweilige Gummiabdeckung an der Scheinwerferrückseite abziehen.
4.
Lampenhalter 1 bis
zum Anschlag nach links drehen und mit der
Glühlampe nach hinten herausziehen.
Lampenhalter bis zum Anschlag nach links drehenund mit der Glühlampe nach hinten herausziehen.
Drahtbügel in Pfeilrich-
tung kräftig nach unten
drücken und Lampenhal-
ter 2
mit der Glühlampe
nach hinten herausziehen.
Lampenhalter 3 mit der
Glühlampe nach hinten herausziehen.
5.Glühlampe je nach Ausführung gerade aus dem Lampenhalter herausziehen oder durch Drehung entriegeln und anschließend heraus- ziehen.
6.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
7.Lampenhalter in den Scheinwerfer einsetzen und nach rechts bis zum An-schlag drehen.Lampenhalter in den
Scheinwerfer einsetzen
und Drahtbügel nach oben
ziehen, bis er einrastet.Lampenhalter in den
Scheinwerfer einsetzen
und ganz hineinschieben.
8. Gummiabdeckung anbringen.
Hinweis
Die Abbildungen zeigen den linken Scheinwerfer von hinten. Der rechte
Scheinwerfer ist spiegelbildlich aufgebaut. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

346Situationen

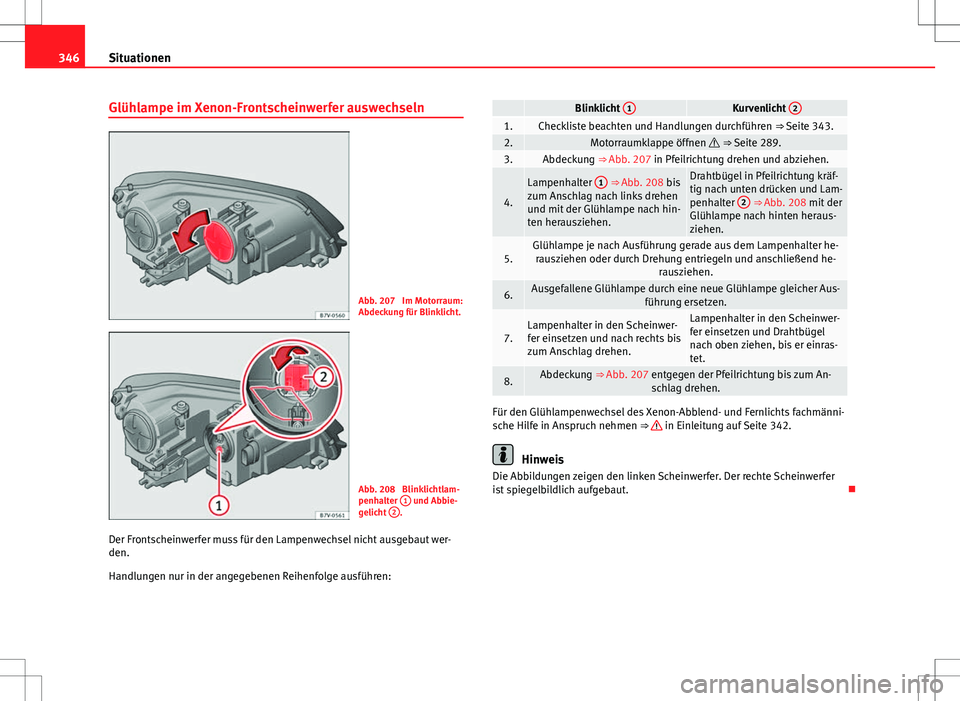

Glühlampe im Xenon-Frontscheinwerfer auswechseln
Abb. 207 Im Motorraum:
Abdeckung für Blinklicht.
Abb. 208 Blinklichtlam-
penhalter 1 und Abbie-
gelicht 2.
Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut wer-
den.
Handlungen nur in der angegebenen Reihenfolge ausführen:
Blinklicht 1Kurvenlicht 21.Checkliste beachten und Handlungen durchführen ⇒ Seite 343.2.Motorraumklappe öffnen  ⇒ 
Seite 289.3.Abdeckung ⇒ Abb. 207 in Pfeilrichtung drehen und abziehen.
4.
Lampenhalter 1 ⇒ Abb. 208 bis
zum Anschlag nach links drehen
und mit der Glühlampe nach hin-
ten herausziehen.Drahtbügel in Pfeilrichtung kräf-
tig nach unten drücken und Lam-
penhalter 2
⇒ Abb. 208 mit der
Glühlampe nach hinten heraus-
ziehen.
5.Glühlampe je nach Ausführung gerade aus dem Lampenhalter he- rausziehen oder durch Drehung entriegeln und anschließend he- rausziehen.
6.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-führung ersetzen.
7.Lampenhalter in den Scheinwer-
fer einsetzen und nach rechts bis
zum Anschlag drehen.Lampenhalter in den Scheinwer-
fer einsetzen und Drahtbügel
nach oben ziehen, bis er einras-
tet.
8.Abdeckung ⇒ Abb. 207 entgegen der Pfeilrichtung bis zum An-schlag drehen.
Für den Glühlampenwechsel des Xenon-Abblend- und Fernlichts fachmänni-
sche Hilfe in Anspruch nehmen ⇒  in Einleitung auf Seite 342.
Hinweis
Die Abbildungen zeigen den linken Scheinwerfer. Der rechte Scheinwerfer
ist spiegelbildlich aufgebaut. 

347
Situationen

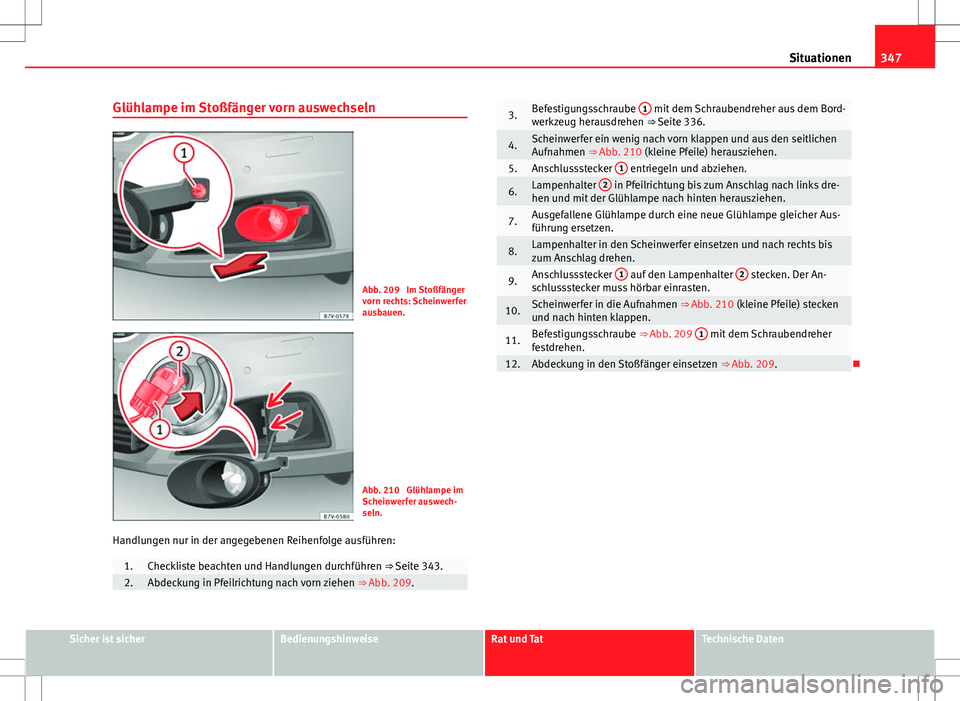

Glühlampe im Stoßfänger vorn auswechseln
Abb. 209 Im Stoßfänger
vorn rechts: Scheinwerfer
ausbauen.
Abb. 210 Glühlampe im
Scheinwerfer auswech-
seln.
Handlungen nur in der angegebenen Reihenfolge ausführen:
1.Checkliste beachten und Handlungen durchführen ⇒ Seite 343.2.Abdeckung in Pfeilrichtung nach vorn ziehen ⇒ Abb. 209.
3.Befestigungsschraube 1 mit dem Schraubendreher aus dem Bord-
werkzeug herausdrehen ⇒ Seite 336.
4.Scheinwerfer ein wenig nach vorn klappen und aus den seitlichen
Aufnahmen ⇒ Abb. 210 (kleine Pfeile) herausziehen.
5.Anschlussstecker 1 entriegeln und abziehen.
6.Lampenhalter 2 in Pfeilrichtung bis zum Anschlag nach links dre-
hen und mit der Glühlampe nach hinten herausziehen.
7.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
8.Lampenhalter in den Scheinwerfer einsetzen und nach rechts bis
zum Anschlag drehen.
9.Anschlussstecker 1 auf den Lampenhalter 2 stecken. Der An-
schlussstecker muss hörbar einrasten.
10.Scheinwerfer in die Aufnahmen ⇒ Abb. 210 (kleine Pfeile) stecken
und nach hinten klappen.
11.Befestigungsschraube ⇒ Abb. 209 1 mit dem Schraubendreher
festdrehen.
12.Abdeckung in den Stoßfänger einsetzen ⇒ Abb. 209.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

348Situationen

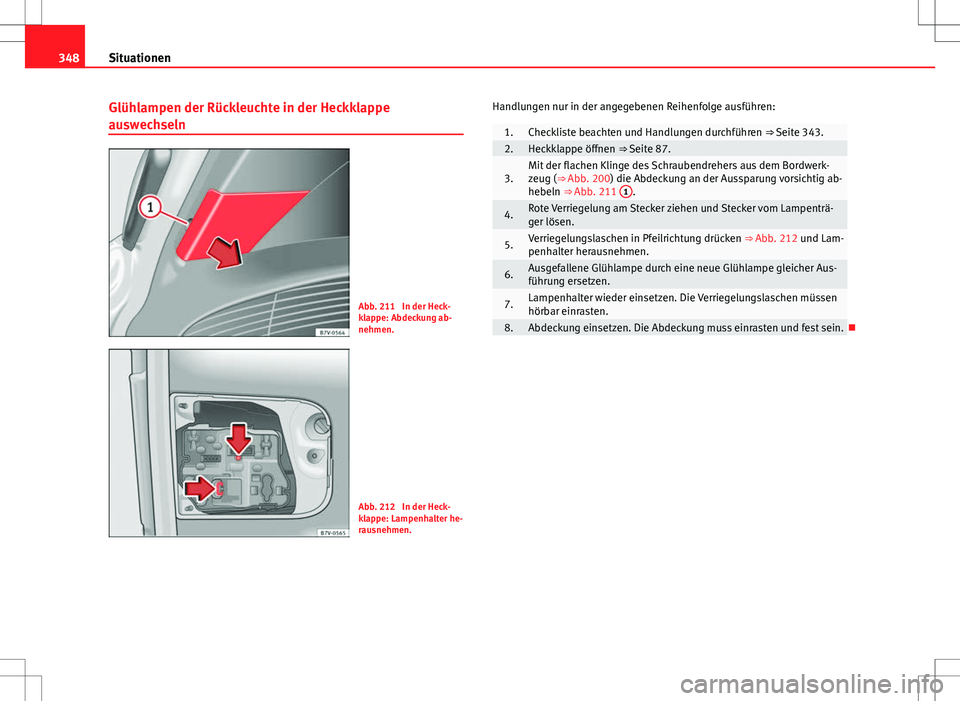

Glühlampen der Rückleuchte in der Heckklappe
auswechseln
Abb. 211 In der Heck-
klappe: Abdeckung ab-
nehmen.
Abb. 212 In der Heck-
klappe: Lampenhalter he-
rausnehmen. Handlungen nur in der angegebenen Reihenfolge ausführen:
1.Checkliste beachten und Handlungen durchführen ⇒ Seite 343.2.Heckklappe öffnen ⇒ Seite 87.
3.Mit der flachen Klinge des Schraubendrehers aus dem Bordwerk-
zeug (⇒ Abb. 200) die Abdeckung an der Aussparung vorsichtig ab-
hebeln ⇒ Abb. 211
1
.
4.Rote Verriegelung am Stecker ziehen und Stecker vom Lampenträ-
ger lösen.
5.Verriegelungslaschen in Pfeilrichtung drücken ⇒ Abb. 212 und Lam-
penhalter herausnehmen.
6.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
7.Lampenhalter wieder einsetzen. Die Verriegelungslaschen müssen
hörbar einrasten.
8.Abdeckung einsetzen. Die Abdeckung muss einrasten und fest sein.

349
Situationen

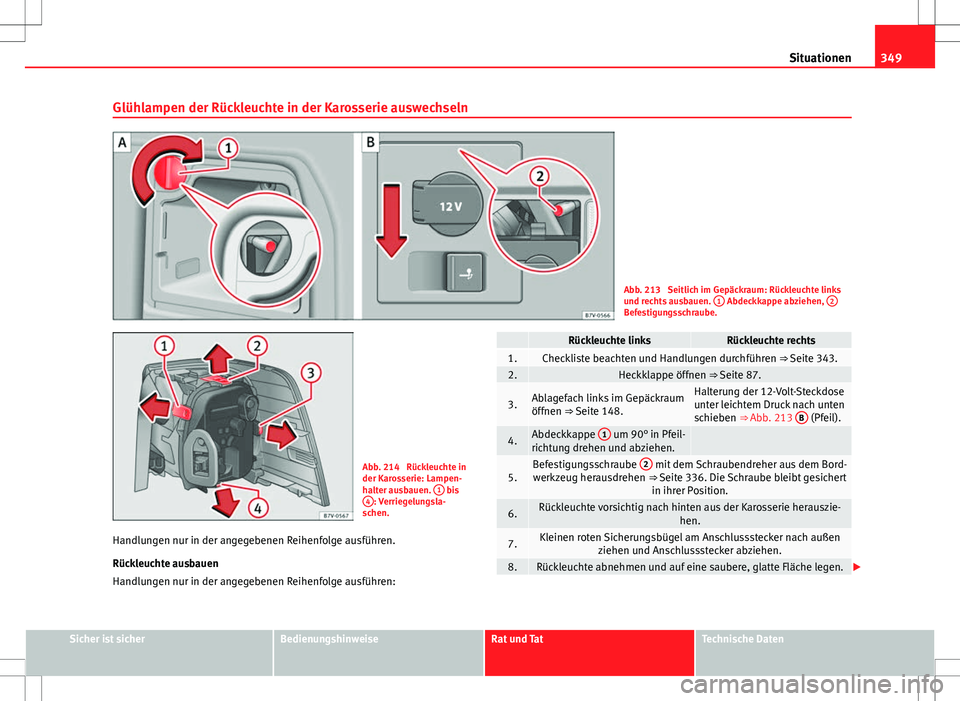

Glühlampen der Rückleuchte in der Karosserie auswechseln
Abb. 213 Seitlich im Gepäckraum: Rückleuchte links
und rechts ausbauen. 1 Abdeckkappe abziehen, 2Befestigungsschraube.
Abb. 214 Rückleuchte in
der Karosserie: Lampen-
halter ausbauen. 1
bis
4: Verriegelungsla-
schen.
Handlungen nur in der angegebenen Reihenfolge ausführen.
Rückleuchte ausbauen
Handlungen nur in der angegebenen Reihenfolge ausführen:
Rückleuchte linksRückleuchte rechts1.Checkliste beachten und Handlungen durchführen ⇒ Seite 343.2.Heckklappe öffnen ⇒  Seite 87.
3.Ablagefach links im Gepäckraum
öffnen ⇒ Seite 148.Halterung der 12-Volt-Steckdose
unter leichtem Druck nach unten
schieben ⇒ Abb. 213 B
(Pfeil).
4.Abdeckkappe 1 um 90° in Pfeil-
richtung drehen und abziehen.
5.Befestigungsschraube 2 mit dem Schraubendreher aus dem Bord-
werkzeug herausdrehen ⇒ Seite 336. Die Schraube bleibt gesichert in ihrer Position.
6.Rückleuchte vorsichtig nach hinten aus der Karosserie herauszie- hen.
7.Kleinen roten Sicherungsbügel am Anschlussstecker nach außenziehen und Anschlussstecker abziehen.
8.Rückleuchte abnehmen und auf eine saubere, glatte Fläche legen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

350Situationen
Glühlampe wechseln
9.Zum Entriegeln des Lampenhalters Verriegelungslaschen
⇒ Abb. 214 1 bis 4 in Pfeilrichtung drücken.10.Lampenhalter aus der Rückleuchte herausnehmen.
11.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
12.Lampenhalter in die Rückleuchte einsetzen. Die Verriegelungsla-
schen müssen hörbar einrasten.
13.Anschlussstecker einstecken und roten Sicherungsbügel hineindrü-
cken, um den Anschlussstecker zu verriegeln.
Rückleuchte einbauen
Handlungen nur in der angegebenen Reihenfolge ausführen:
Rückleuchte linksRückleuchte rechts
14.Rückleuchte vorsichtig in die Öffnung der Karosserie einsetzen. Da-
bei obere Führungsschiene am Leuchtengehäuse auf den runden Befestigungsring stecken.
15.Weiße Befestigungsschraube mit dem Schraubendreher aus demBordwerkzeug festdrehen.
Rückleuchte linksRückleuchte rechts16.Den richtigen Einbau und festen Sitz der Rückleuchte kontrollieren.
17.Abdeckkappe 1 einsetzen und
um 90° entgegen der Pfeilrich-
tung drehen.Halterung der 12-Volt-Steckdose
unter leichtem Druck nach oben
schieben, bis sie fest geschlos-
sen ist.
18.Ablagefach schließen. 19.Heckklappe schließen ⇒ Seite 87.
