63
Cockpit
VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen.
Hinweis
● Es gibt verschiedene Kombiinstrumente, daher können die Ausführun-
gen und Anzeigen der Displays variieren. Beim Display ohne Anzeige von
Warn- oder Informationstexten werden Störungen ausschließlich über Kon-
trollleuchten angezeigt.
● Wenn mehrere Warnmeldungen vorliegen, erscheinen die Symbole hin-
tereinander für einige Sekunden. Die Symbole erscheinen so lange, bis die
Ursache beseitigt ist. Kompass*

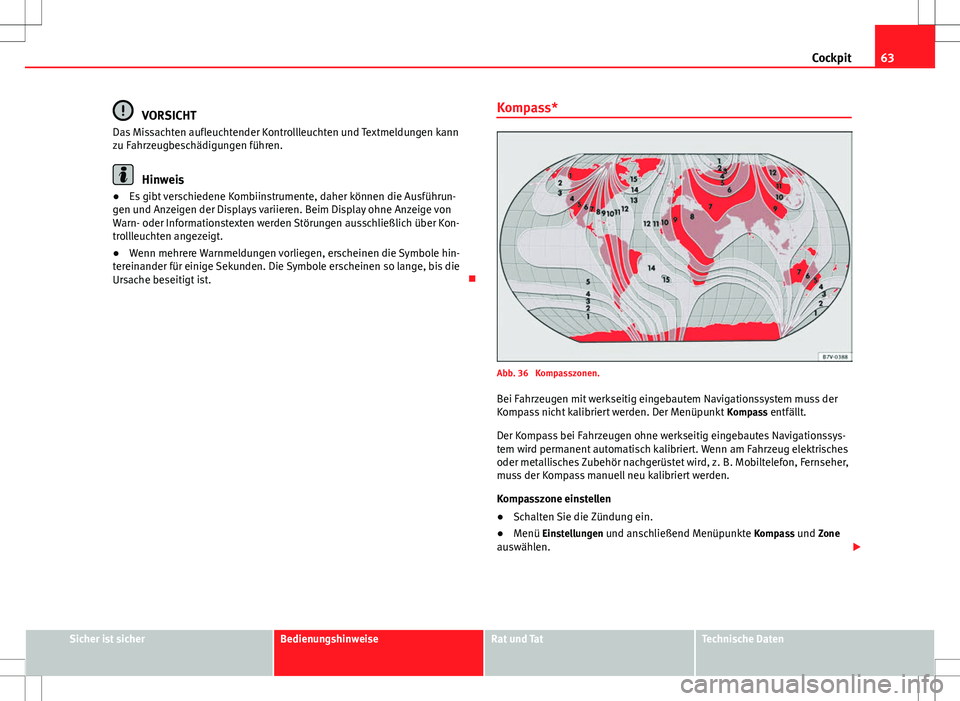

Abb. 36 Kompasszonen.
Bei Fahrzeugen mit werkseitig eingebautem Navigationssystem muss der
Kompass nicht kalibriert werden. Der Menüpunkt Kompass entfällt.
Der Kompass bei Fahrzeugen ohne werkseitig eingebautes Navigationssys-
tem wird permanent automatisch kalibriert. Wenn am Fahrzeug elektrisches
oder metallisches Zubehör nachgerüstet wird, z. B. Mobiltelefon, Fernseher,
muss der Kompass manuell neu kalibriert werden.
Kompasszone einstellen
● Schalten Sie die Zündung ein.
● Menü Einstellungen und anschließend Menüpunkte Kompass und Zone
auswählen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

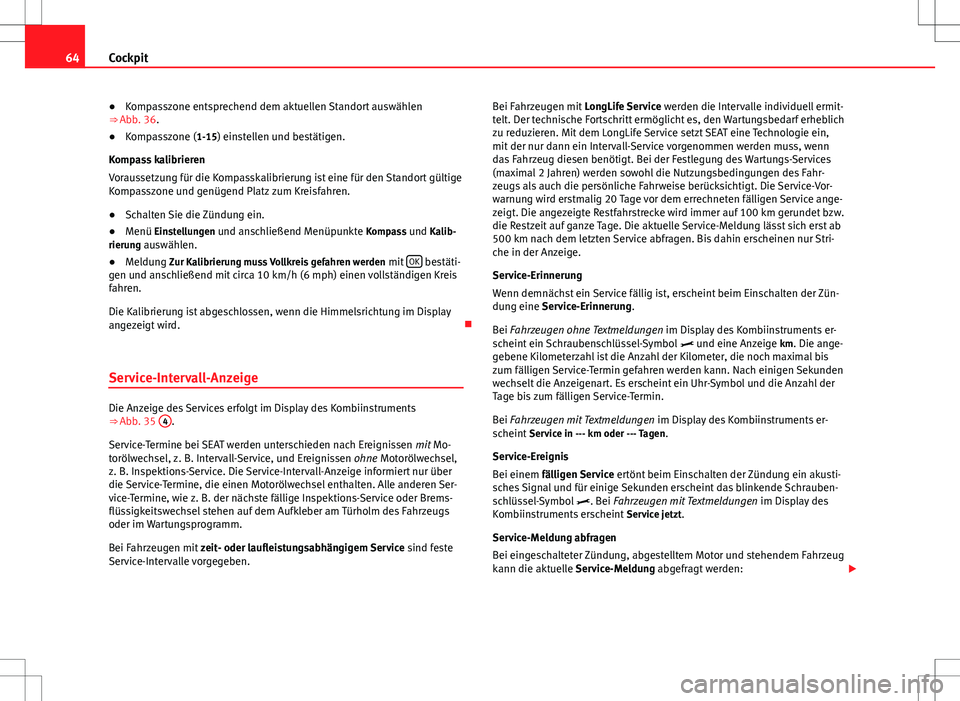

64Cockpit
● Kompasszone entsprechend dem aktuellen Standort auswählen
⇒  Abb. 36.
● Kompasszone (1-15) einstellen und bestätigen.
Kompass kalibrieren
Voraussetzung für die Kompasskalibrierung ist eine für den Standort gültige
Kompasszone und genügend Platz zum Kreisfahren.
● Schalten Sie die Zündung ein.
● Menü Einstellungen und anschließend Menüpunkte Kompass und Kalib-
rierung auswählen.
● Meldung Zur Kalibrierung muss Vollkreis gefahren werden mit OK
bestäti-
gen und anschließend mit circa 10 km/h (6 mph) einen vollständigen Kreis
fahren.
Die Kalibrierung ist abgeschlossen, wenn die Himmelsrichtung im Display
angezeigt wird. 
Service-Intervall-Anzeige
Die Anzeige des Services erfolgt im Display des Kombiinstruments
⇒ Abb. 35 4.
Service-Termine bei SEAT werden unterschieden nach Ereignissen mit Mo-
torölwechsel, z. B. Intervall-Service, und Ereignissen ohne Motorölwechsel,
z. B. Inspektions-Service. Die Service-Intervall-Anzeige informiert nur über
die Service-Termine, die einen Motorölwechsel enthalten. Alle anderen Ser-
vice-Termine, wie z. B. der nächste fällige Inspektions-Service oder Brems-
flüssigkeitswechsel stehen auf dem Aufkleber am Türholm des Fahrzeugs
oder im Wartungsprogramm.
Bei Fahrzeugen mit zeit- oder laufleistungsabhängigem Service sind feste
Service-Intervalle vorgegeben. Bei Fahrzeugen mit
LongLife Service werden die Intervalle individuell ermit-
telt. Der technische Fortschritt ermöglicht es, den Wartungsbedarf erheblich
zu reduzieren. Mit dem LongLife Service setzt SEAT eine Technologie ein,
mit der nur dann ein Intervall-Service vorgenommen werden muss, wenn
das Fahrzeug diesen benötigt. Bei der Festlegung des Wartungs-Services
(maximal 2 Jahren) werden sowohl die Nutzungsbedingungen des Fahr-
zeugs als auch die persönliche Fahrweise berücksichtigt. Die Service-Vor-
warnung wird erstmalig 20 Tage vor dem errechneten fälligen Service ange-
zeigt. Die angezeigte Restfahrstrecke wird immer auf 100 km gerundet bzw.
die Restzeit auf ganze Tage. Die aktuelle Service-Meldung lässt sich erst ab
500 km nach dem letzten Service abfragen. Bis dahin erscheinen nur Stri-
che in der Anzeige.
Service-Erinnerung
Wenn demnächst ein Service fällig ist, erscheint beim Einschalten der Zün-
dung eine Service-Erinnerung.
Bei Fahrzeugen ohne Textmeldungen im Display des Kombiinstruments er-
scheint ein Schraubenschlüssel-Symbol  und eine Anzeige km. Die ange- gebene Kilometerzahl ist die Anzahl der Kilometer, die noch maximal bis
zum fälligen Service-Termin gefahren werden kann. Nach einigen Sekunden
wechselt die Anzeigenart. Es erscheint ein Uhr-Symbol und die Anzahl der
Tage bis zum fälligen Service-Termin.
Bei Fahrzeugen mit Textmeldungen im Display des Kombiinstruments er-
scheint Service in --- km oder --- Tagen.
Service-Ereignis
Bei einem fälligen Service ertönt beim Einschalten der Zündung ein akusti-
sches Signal und für einige Sekunden erscheint das blinkende Schrauben-
schlüssel-Symbol  . Bei Fahrzeugen mit Textmeldungen im Display des
Kombiinstruments erscheint Service jetzt.
Service-Meldung abfragen
Bei eingeschalteter Zündung, abgestelltem Motor und stehendem Fahrzeug
kann die aktuelle Service-Meldung abgefragt werden: 

65
Cockpit
● Taste 
im Kombiinstrument so oft drücken, bis das Schraubenschlüs-
sel-Symbol  erscheint.
● ODER: Menü Einstellungen wählen.
● Im Untermenü Service Menüpunkt Info auswählen.
Ein überfälliger Service wird durch ein Minuszeichen vor der Kilometer- oder
Tagesangabe angezeigt. Bei Fahrzeugen mit Textmeldungen im Display des
Kombiinstruments erscheint Service seit ---km oder ---Tagen .
Service-Intervall-Anzeige zurücksetzen
Wenn der Service nicht von einem SEAT Betrieb durchgeführt wurde, kann
die Anzeige wie folgt zurückgesetzt werden:
Bei Fahrzeugen mit Textmeldungen:Menü Einstellungen wählen.Im Untermenü Service Menüpunkt Reset auswählen.Bestätigungsabfrage mit OK bestätigen.
Bei Fahrzeugen ohne Textmeldungen:Schalten Sie die Zündung aus.Taste 0.0 / SET drücken und gedrückt halten.Zündung wieder einschalten.Taste 0.0 / SET loslassen und innerhalb von etwa 20 Sekunden Taste drücken.
Service-Anzeige nicht zwischen den Service-Intervallen zurücksetzen, da es
sonst zu falschen Anzeigen kommt.
Wenn bei gültigem LongLife Service die Service-Intervall-Anzeige manuell
zurückgesetzt wird, wird der „zeit- oder laufleistungsabhängige Service“ ak-
tiviert. Das Service-Intervall wird nicht mehr individuell ermittelt
⇒ Buch Wartungsprogramm.
Hinweis
● Die Service-Meldung verlischt nach einigen Sekunden, bei laufendem
Motor oder durch Drücken der Taste OK
.
● Wenn die Fahrzeugbatterie bei Fahrzeugen mit LongLife Service längere
Zeit abgeklemmt war, ist keine zeitliche Berechnung für den nächsten fälli-
gen Service möglich. Die Service-Anzeigen können daher falsche Berech-
nungen anzeigen. In diesem Fall die maximal zulässigen Wartungsintervalle
beachten ⇒ Buch Wartungsprogramm. 
SEAT Informationssystem Einleitung
Bei eingeschalteter Zündung können über die Menüs die verschiedenen
Funktionen des Displays aufgerufen werden.
Bei Fahrzeugen mit Multifunktionslenkrad entfallen die Tasten im Scheiben-
wischerhebel. Die Multifunktionsanzeige wird dann ausschließlich über die
Tasten des Multifunktionslenkrads bedient.
Der Umfang der Menüs im Display des Kombiinstruments hängt von der
Fahrzeugelektronik und dem Ausstattungsumfang des Fahrzeugs ab.
Ein Fachbetrieb kann je nach Fahrzeugausstattung weitere Funktionen pro-
grammieren oder verändern. SEAT empfiehlt dafür einen SEAT-Betrieb.
Einige Menüpunkte können nur bei Fahrzeugstillstand aufgerufen werden.
Solange eine Warnmeldung der Priorität 1 angezeigt wird, können keine
Menüs aufgerufen werden. Um die Menüs anzeigen zu lassen, Warnmeldun-
gen mit der Taste OK
bestätigen.

Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

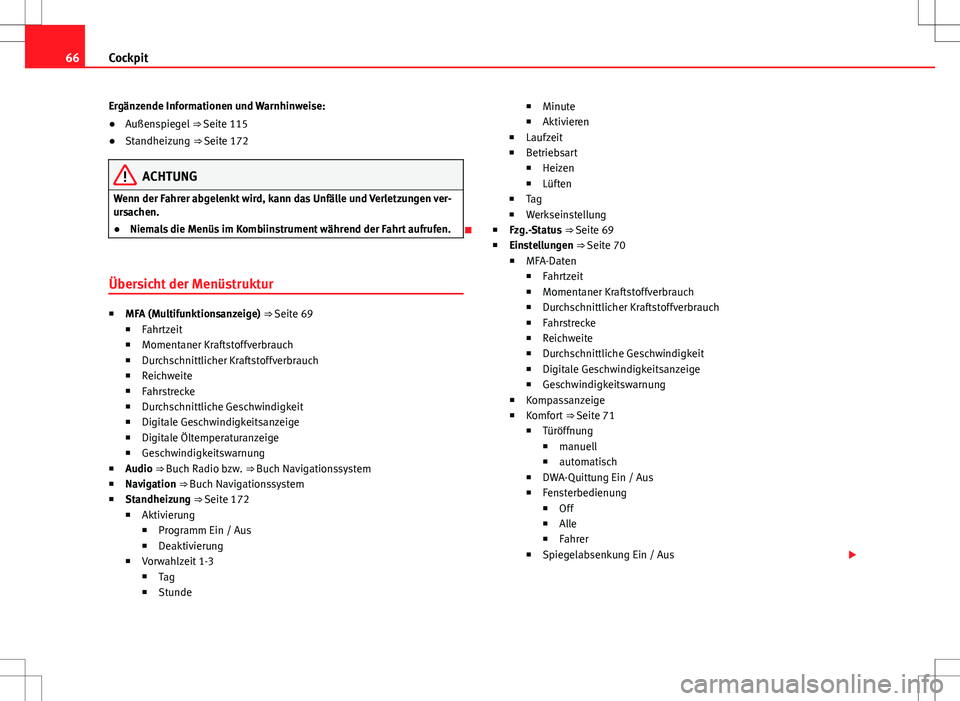

66Cockpit
Ergänzende Informationen und Warnhinweise:
● Außenspiegel ⇒ Seite 115
● Standheizung ⇒ Seite 172
ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das Unfälle und Verletzungen ver-
ursachen.
● Niemals die Menüs im Kombiinstrument während der Fahrt aufrufen.

Übersicht der Menüstruktur
■ MFA (Multifunktionsanzeige) ⇒ Seite 69
■Fahrtzeit
■ Momentaner Kraftstoffverbrauch
■ Durchschnittlicher Kraftstoffverbrauch
■ Reichweite
■ Fahrstrecke
■ Durchschnittliche Geschwindigkeit
■ Digitale Geschwindigkeitsanzeige
■ Digitale Öltemperaturanzeige
■ Geschwindigkeitswarnung
■ Audio ⇒ Buch Radio bzw. ⇒ Buch Navigationssystem
■ Navigation ⇒ Buch Navigationssystem
■ Standheizung ⇒ Seite 172
■ Aktivierung
■ Programm Ein / Aus
■ Deaktivierung
■ Vorwahlzeit 1-3
■ Tag
■ Stunde ■
Minute
■ Aktivieren
■ Laufzeit
■ Betriebsart
■ Heizen
■ Lüften
■ Tag
■ Werkseinstellung
■ Fzg.-Status ⇒ Seite 69
■ Einstellungen ⇒ Seite 70
■ MFA-Daten
■ Fahrtzeit
■ Momentaner Kraftstoffverbrauch
■ Durchschnittlicher Kraftstoffverbrauch
■ Fahrstrecke
■ Reichweite
■ Durchschnittliche Geschwindigkeit
■ Digitale Geschwindigkeitsanzeige
■ Geschwindigkeitswarnung
■ Kompassanzeige
■ Komfort ⇒ Seite 71
■ Türöffnung
■ manuell
■ automatisch
■ DWA-Quittung Ein / Aus
■ Fensterbedienung
■Off
■ Alle
■ Fahrer
■ Spiegelabsenkung Ein / Aus 

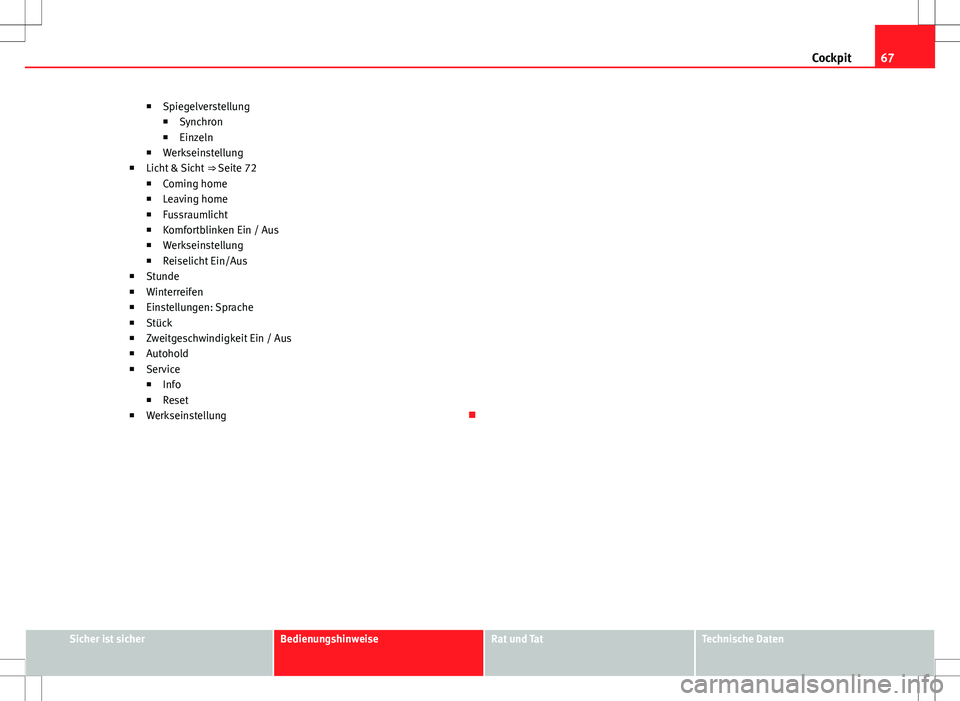

67
Cockpit
■ Spiegelverstellung
■ Synchron
■ Einzeln
■ Werkseinstellung
■ Licht & Sicht ⇒ Seite 72
■ Coming home
■ Leaving home
■ Fussraumlicht
■ Komfortblinken Ein / Aus
■ Werkseinstellung
■ Reiselicht Ein/Aus
■ Stunde
■ Winterreifen
■ Einstellungen: Sprache
■ Stück
■ Zweitgeschwindigkeit Ein / Aus
■ Autohold
■ Service
■ Info
■ Reset
■ Werkseinstellung 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

68Cockpit
Menüs im Kombiinstrument bedienen
Abb. 37 Fahrzeuge ohne
Multifunktionslenkrad:
Im Scheibenwischerhe-
bel: Taste A
zum Bestä-
tigen von Menüpunkten
und Wippe B
zum Wech-
seln der Menüs.
Abb. 38 Rechte Seite
des Multifunktionslen-
krads: Tasten zum Bedie-
nen der Menüs im Kombi-
instrument.
Hauptmenü aufrufen
● Schalten Sie die Zündung ein.
● Falls eine Meldung oder das Fahrzeug-Piktogramm angezeigt wird, Tas-
te OK
drücken (⇒ Abb. 37
A bzw. ⇒ Abb. 38). ●
Bei Bedienung mit Scheibenwischerhebel: Hauptmenü wird aufgelistet.
● Bei Bedienung mit Multifunktionslenkrad: Hauptmenü wird nicht aufge-
listet. Um durch die einzelnen Hauptmenüpunkte zu blättern, Pfeiltasten 
oder  mehrmals drücken
⇒ Seite 69.
Untermenü aufrufen
● Wippe ⇒ Abb. 37 B
oben oder unten bzw. am Multifunktionslenkrad
Pfeiltasten  oder  drücken, bis der gewünschte Menüpunkt markiert ist.
● Die ausgewählte Option wird zwischen zwei markierten Linien ange-
zeigt. Zusätzlich befindet sich rechts ein Dreieck .
● Um den Untermenüpunkt aufzurufen, Taste OK
drücken.
Menüabhängige Einstellungen vornehmen
● Mit der Wippe am Scheibenwischerhebel bzw. den Pfeiltasten am Multi-
funktionslenkrad die gewünschten Änderungen vornehmen. Gegebenen-
falls gedrückt halten, um Werte schneller zu erhöhen oder zu verringern.
● Auswahl mit der Taste OK
markieren bzw. bestätigen.
In das Hauptmenü zurückkehren
● Mittels Menü: Im Untermenü Menüpunkt Zurück auswählen, um das Un-
termenü zu verlassen.
● Bei Bedienung mit Scheibenwischerhebel: Wippe gedrückt halten.
● Bei Bedienung mit Multifunktionslenkrad: Taste 
drücken. 

69
Cockpit
Hauptmenü
MenüFunktionsieheMFAInformationen und Einstellungsmöglichkei-
ten der Multifunktionsanzeige (MFA).⇒  Seite 69
AudioSenderanzeige bei eingeschaltetem Radio.
Anzeige der aktuellen CD im CD-Betrieb.⇒ Buch Radio
bzw.
⇒ Buch Navi-
gationssystem
NavigationInformationsanzeigen vom eingeschalteten
Navigationssystem:
Bei aktiver Zielführung werden Abbiegepfei-
le und die Annäherungsbalken angezeigt.
Die Darstellung ähnelt der Symboldarstel-
lung im Navigationssystem.
Wenn keine Zielführung aktiv ist, werden die
Fahrtrichtung (Kompassfunktion) und der
Name der befahrenen Straße angezeigt.⇒ Buch Navi-
gationssystem
Standhei-
zungInformationen und Einstellungsmöglichkei-
ten der Standheizung:
Standheizung ein- oder ausschalten. Ein-
schaltzeiten und Betriebsart auswählen.⇒  Seite 172
Fzg.-StatusAktuelle Warn- oder Informationstexte.
Der Menüpunkt erscheint nur, wenn Warn-
oder Informationstexte vorhanden sind. Die
Anzahl vorhandener Meldungen wird im Dis-
play angezeigt. Beispiel: 1/1 oder 2/2.⇒ Seite 59
Einstellun-
genVerschiedene Einstellungsmöglichkeiten,
z. B. Einstellungen für Komfort, Licht &
Sicht, Uhrzeit, Geschwindigkeitswarnung für
Winterreifen, Sprache, Maßeinheiten und
„Anzeige aus“.⇒ Seite 70
 Menü MFA (Multifunktionsanzeige)
Die Multifunktionsanzeige (MFA) verfügt über zwei automatische Speicher:
1 – Einzelfahrtspeicher und 2 – Gesamtfahrtspeicher. Oben rechts in der
Displayanzeige steht die Nummer des angezeigten Speichers.
Bei eingeschalteter Zündung und angezeigtem Speicher 1 oder 2 die Tas-
te
OK drücken, um zwischen den beiden Speichern zu wechseln.
1Einzel-
fahrt-Spei-
cher.
Der Speicher sammelt vom Einschalten bis zum Ausschal-
ten der Zündung die Fahr- und Verbrauchswerte.
Bei einer Fahrtunterbrechung von mehr als zwei Stunden
löscht sich der Speicher automatisch. Wenn die Fahrt in-
nerhalb von zwei Stunden nach Ausschalten der Zündung
fortgesetzt wird, gehen die neu hinzukommenden Werte
mit ein.
2Gesamt-
fahrt-Spei-
cher.
Der Speicher sammelt die Fahrwerte einer beliebigen An-
zahl von Einzelfahrten je nach Ausführung des Kombiinst-
ruments bis zu insgesamt 19 Stunden und 59 Minuten
bzw. 99 Stunden und 59 Minuten Fahrzeit oder 1999,9 km
(Meilen) bzw. 9999 km (Meilen) Fahrstrecke. Wenn eine
dieser Höchstmarken überschritten wird, löscht sich der
Speicher automatisch und beginnt wieder bei 0.
Mögliche Anzeigen
MenüFunktionFahrtzeitFahrzeit in Stunden (h) und Minuten (min), die nach
Einschalten der Zündung vergangen ist.
Momentaner Kraft-
stoffverbrauchDie Anzeige des momentanen Kraftstoffverbrauchs
erfolgt während der Fahrt in l/100 km (mpg), bei lau-
fendem Motor und Fahrzeugstillstand in Liter/h (Gal-
lonen/h).

Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

70Cockpit
MenüFunktionDurchschnittlicher
KraftstoffverbrauchDer durchschnittliche Kraftstoffverbrauch in l/
100 km (mpg) wird nach dem Einschalten der Zün-
dung erst nach einer Strecke von etwa 100 Metern
(328 Fuß) angezeigt. Bis dahin werden Striche ange-
zeigt. Der angezeigte Wert aktualisiert sich etwa alle
5 Sekunden.
ReichweiteUngefähre Fahrstrecke in km (Meilen), die noch mit
dem vorhandenen Tankinhalt bei gleicher Fahrweise
gefahren werden kann. Zur Berechnung dient unter
anderem der momentane Kraftstoffverbrauch.
FahrstreckeDie nach Einschalten der Zündung zurückgelegte
Fahrstrecke in km (Meilen).
Durchschnittliche
GeschwindigkeitDie durchschnittliche Geschwindigkeit wird nach
dem Einschalten der Zündung erst nach einer Stre-
cke von etwa 100 Metern (328 Fuß) angezeigt. Bis
dahin werden Striche angezeigt. Der angezeigte Wert
aktualisiert sich etwa alle 5 Sekunden.
Digitale Geschwin-
digkeitsanzeigeAktuell gefahrene Geschwindigkeit als digitale An-
zeige.
Digitale Öltempera-
turanzeigeAktuelle Motoröltemperatur als digitale Anzeige.
Warnung bei --- km/
hBeim Überschreiten der gespeicherten Geschwindig-
keit (zwischen 30-250 km/h, oder 18-155 mph) wird
ein akustisches und ggf. ein optisches Warnsignal
ausgegeben.
Zwischen den Anzeigen wechseln
●Fahrzeuge ohne Multifunktionslenkrad: Wippe im Scheibenwischerhebel
drücken.
● Fahrzeuge mit Multifunktionslenkrad: Taste 
oder  drücken. Geschwindigkeit für die Geschwindigkeitswarnung speichern
●
Anzeige Warnung bei --- km/h auswählen.
● Taste OK
drücken, um die aktuelle Geschwindigkeit zu speichern und
die Warnung zu aktivieren.
● Gegebenenfalls innerhalb von etwa 5 Sekunden mit der Wippe im Schei-
benwischerhebel oder den Tasten 
oder  im Multifunktionslenkrad die
gewünschte Geschwindigkeit einstellen. Danach erneut OK drücken oder ei-
nige Sekunden warten. Die Geschwindigkeit ist gespeichert und die War-
nung aktiviert.
● Zum Deaktivieren OK
drücken. Die gespeicherte Geschwindigkeit wird
gelöscht.
Speicher 1 oder 2 manuell löschen
● Speicher wählen, der gelöscht werden soll.
● Taste OK
etwa zwei Sekunden gedrückt halten.
Persönliche Auswahl der Anzeigen
Im Menü Einstellungen kann ausgewählt werden, welche der möglichen MFA-Anzeigen im Display des Kombiinstruments angezeigt werden sollen.
Zusätzlich können die angezeigten Maßeinheiten geändert werden
⇒ Seite 70. 
Menü Einstellungen
Menü Einstel- lungenFunktion
MFA-DatenKonfiguration, welche MFA-Daten im Display des Kombi-
instruments angezeigt werden sollen ⇒ Seite 69.
Kompassanzei-
geEinstellung der Kompasszone und Kalibrierung des Kom-
passes. Zur Kalibrierung Anzeigen im Display des Kombi-
instruments beachten. 
