2013 PEUGEOT 5008 Bruksanvisningar (in Swedish)

K
O
63

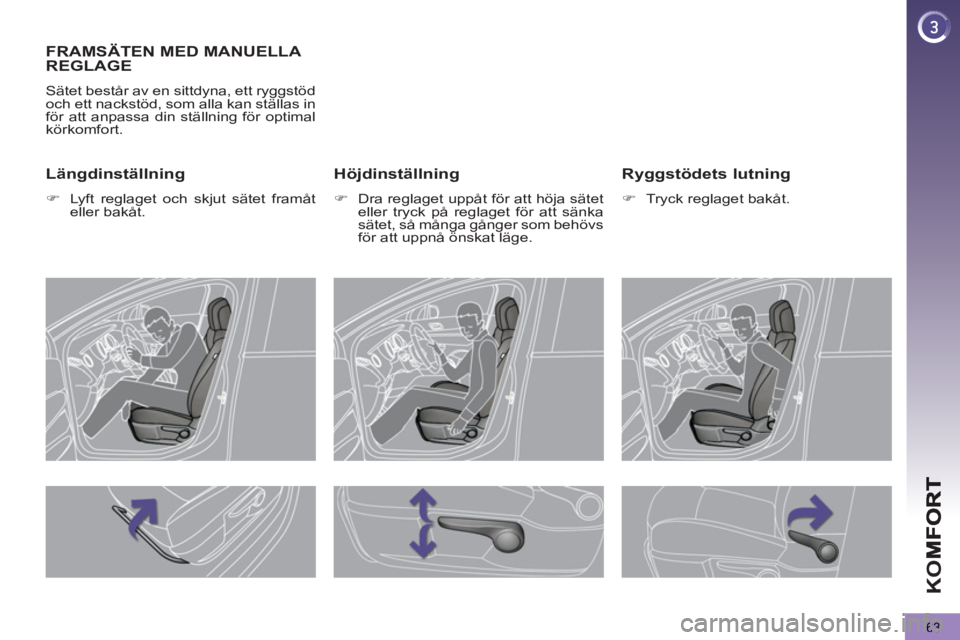

FRAMSÄTEN MED MANUELLA
REGLAGE
Sätet består av en sittdyna, ett ryggstöd
och ett nackstöd, som alla kan ställas in
för att anpassa din ställning för optimal
körkomfort.
Höjdinställning



)
Dra reglaget uppåt för att höja sätet
eller tryck på reglaget för att sänka
sätet, så många gånger som behövs
för att uppnå önskat läge.

Ryggstödets lutning



)
Tryck reglaget bakåt.

Längdinställning



)
Lyft reglaget och skjut sätet framåt
eller bakåt.

K
O
64
ELSTYRT FÖRARSÄTE
Sätet består av en sittdyna, ett ryggstöd
och ett nackstöd, som alla kan ställas
in för att anpassa din ställning så att du
har en optimal komfort då du kör.

Längdriktningen



)
Tryck reglaget framåt eller bakåt för
att kunna flytta på sätet.

Sittdynans höjd och lutning



)
För den bakre delen av reglaget
uppåt eller nedåt för att erhålla öns-
kad höjd.

)
För den främre delen av reglaget
uppåt eller nedåt för att erhålla öns-
kad lutning.

Ryggstödets lutning



)
För reglaget framåt eller bakåt för
att erhålla önskad lutning av rygg-
stödet.

De elstyrda funktionerna för förarsätet aktiveras cirka en minut efter att
framdörren öppnas. De annulleras cirka en minut efter frånslagning av
tändningen och i energibesparingsläge (economy mode).
Så på tändningen/starta motorn för att återaktivera dem.

K
O
65

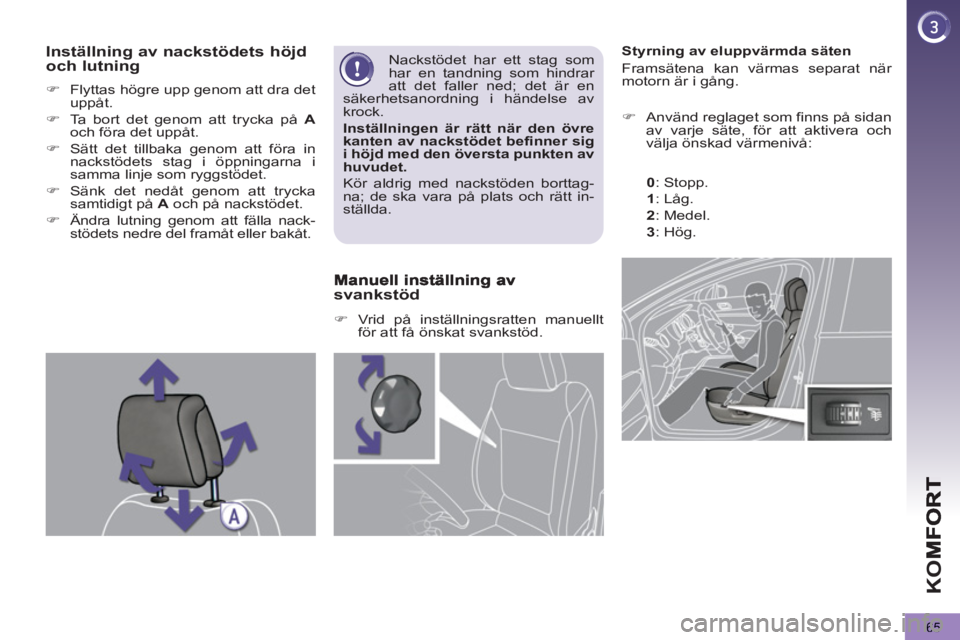

Styrning av eluppvärmda säten
Framsätena kan värmas separat när
motorn är i gång.


)
Använd reglaget som finns på sidan
av varje säte, för att aktivera och
välja önskad värmenivå:

0
:
Stopp.

1
:

Låg.

2
:

Medel.

3
:

Hög.


)
Flyttas högre upp genom att dra det
uppåt.

)
Ta bort det genom att trycka på A

och föra det uppåt.

)
Sätt det tillbaka genom att föra in
nackstödets stag i öppningarna i
samma linje som ryggstödet.

)
Sänk det nedåt genom att trycka
samtidigt på A
och på nackstödet.

)
Ändra lutning genom att fälla nack-
stödets nedre del framåt eller bakåt.
Nackstödet har ett stag som
har en tandning som hindrar
att det faller ned; det är en
säkerhetsanordning i händelse av
krock.

Inställningen är rätt när den övre
kanten av nackstödet befinner sig
i höjd med den översta punkten av
huvudet.

Kör aldrig med nackstöden borttag-
na; de ska vara på plats och rätt in-
ställda.

svankstöd



)
Vrid på inställningsratten manuellt
för att få önskat svankstöd.

Inställning av nackstödets höjd och lutning

K
O
66

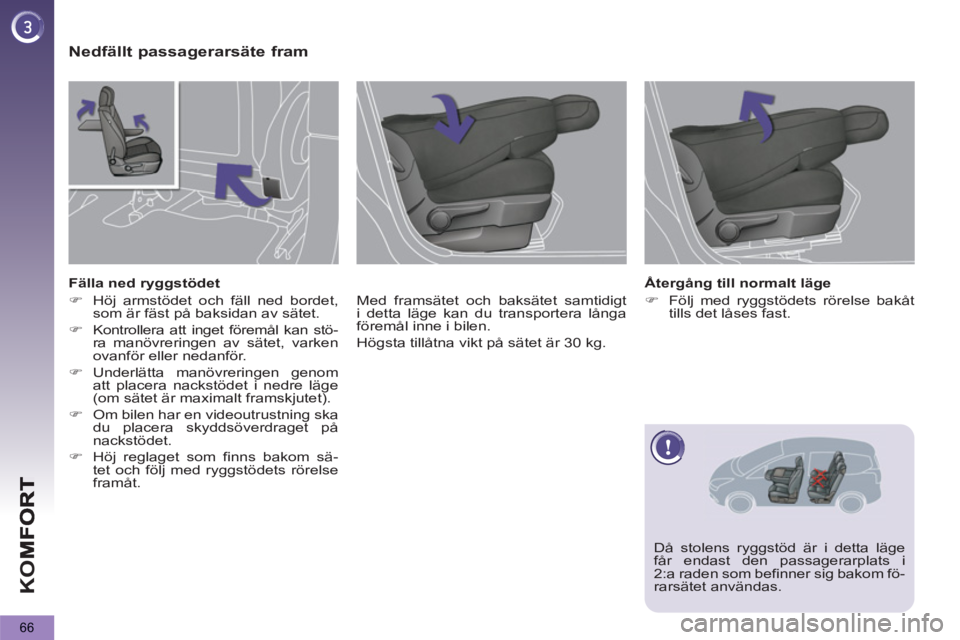

Nedfällt passagerarsäte fram

Med framsätet och baksätet samtidigt
i detta läge kan du transportera långa
föremål inne i bilen.
Högsta tillåtna vikt på sätet är 30 kg.
Fälla ned ryggstödet


)
Höj armstödet och fäll ned bordet,
som är fäst på baksidan av sätet.

)
Kontrollera att inget föremål kan stö-
ra manövreringen av sätet, varken
ovanför eller nedanför.

)
Underlätta manövreringen genom
att placera nackstödet i nedre läge
(om sätet är maximalt framskjutet).

)
Om bilen har en videoutrustning ska
du placera skyddsöverdraget på
nackstödet.

)
Höj reglaget som finns bakom sä-
tet och följ med ryggstödets rörelse
framåt.

Återgång till normalt läge


)
Följ med ryggstödets rörelse bakåt
tills det låses fast.



Då stolens ryggstöd är i detta läge
får endast den passagerarplats i
2:a raden som befinner sig bakom fö-
rarsätet användas.

K
O
67

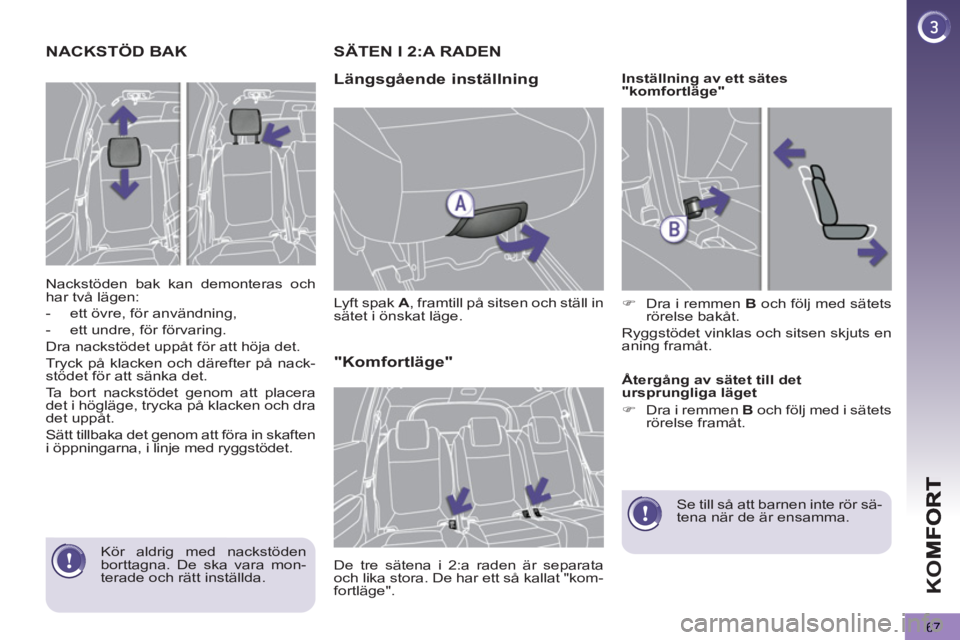

NACKSTÖD BAK
Nackstöden bak kan demonteras och
har två lägen:


- ett övre, för användning,

- ett undre, för förvaring.
Dra nackstödet uppåt för att höja det.
Tryck på klacken och därefter på nack-
stödet för att sänka det.
Ta bort nackstödet genom att placera
det i högläge, trycka på klacken och dra
det uppåt.
Sätt tillbaka det genom att föra in skaften
i öppningarna, i linje med ryggstödet.
SÄTEN I 2:A RADEN

Län
gsgående inställning

Lyft spak A
, framtill på sitsen och ställ in
sätet i önskat läge.
"Komfortläge"

De tre sätena i 2:a raden är separata
och lika stora. De har ett så kallat "kom-
fortläge".
Inställning av ett sätes
"komfortläge"


)
Dra i remmen B
och följ med sätets
rörelse bakåt.
Ryggstödet vinklas och sitsen skjuts en
aning framåt.

Återgång av sätet till det
ursprungliga läget


)
Dra i remmen B
och följ med i sätets
rörelse framåt.



Se till så att barnen inte rör sä-
tena när de är ensamma .

Kör aldrig med nackstöden
borttagna. De ska vara mon-
terade och rätt inställda.

K
O
68

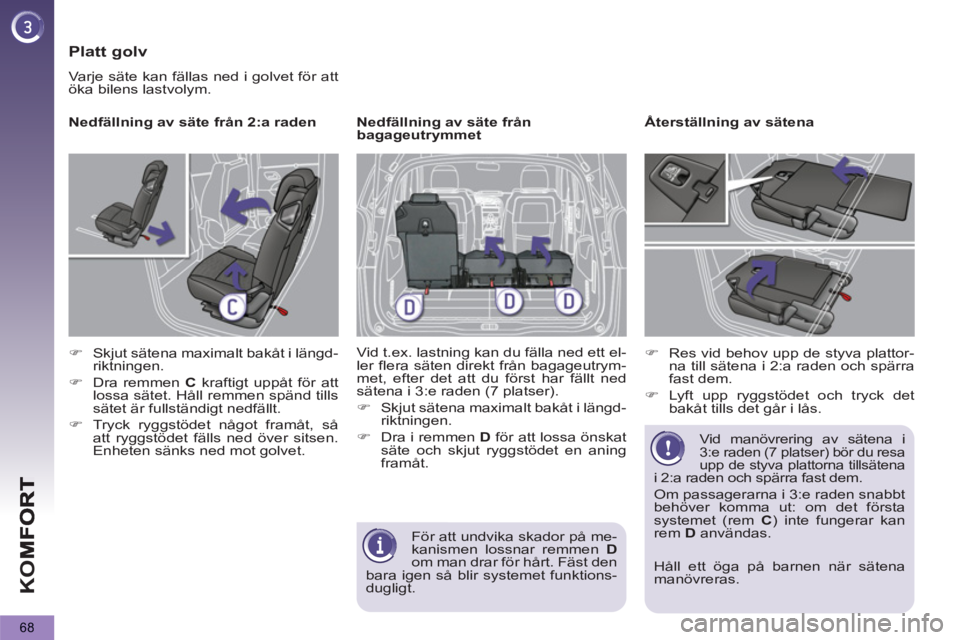

Platt golv

Varje säte kan fällas ned i golvet för att
öka bilens lastvolym.

Nedfällning av säte från 2:a raden


)
Skjut sätena maximalt bakåt i längd-
riktningen.

)
Dra remmen C
kraftigt uppåt för att
lossa sätet. Håll remmen spänd tills
sätet är fullständigt nedfällt.

)
Tryck ryggstödet något framåt, så
att ryggstödet fälls ned över sitsen.
Enheten sänks ned mot golvet.

Nedfällning av säte från
bagageutrymmet
Vid t.ex. lastning kan du fälla ned ett el-
ler flera säten direkt från bagageutrym-
met, efter det att du först har fällt ned
sätena i 3:e raden (7 platser).


)
Skjut sätena maximalt bakåt i längd-
riktningen.

)
Dra i remmen D
för att lossa önskat
säte och skjut ryggstödet en aning
framåt.
Återställning av sätena


)
Res vid behov upp de styva plattor-
na till sätena i 2:a raden och spärra
fast dem.

)
Lyft upp ryggstödet och tryck det
bakåt tills det går i lås.
Vid manövrering av sätena i
3:e raden (7 platser) bör du resa
upp de styva plattorna tillsätena
i 2:a raden och spärra fast dem.
Om passagerarna i 3:e raden snabbt
behöver komma ut: om det första
systemet (rem C
) inte fungerar kan
rem D
användas.
För att undvika skador på me-
kanismen lossnar remmen D

om man drar för hårt. Fäst den
bara igen så blir systemet funktions-
dugligt.
Håll ett öga på barnen när sätena
manövreras.

K
O
69

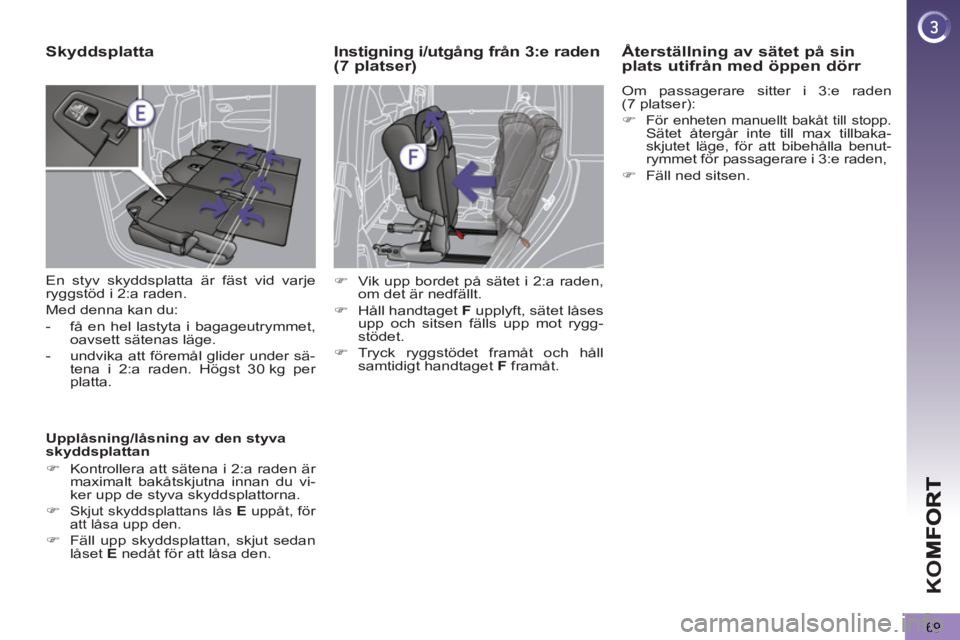

Skyddsplatta
En styv skyddsplatta är fäst vid varje
ryggstöd i 2:a raden.
Med denna kan du:


- få en hel lastyta i bagageutrymmet,
oavsett sätenas läge.

- undvika att föremål glider under sä-
tena i 2:a raden. Högst 30 kg per
platta.

Upplåsning/låsning av den styva
skyddsplattan


)
Kontrollera att sätena i 2:a raden är
maximalt bakåtskjutna innan du vi-
ker upp de styva skyddsplattorna.

)

Skjut skyddsplattans lås E
uppåt, för
att låsa upp den.

)
Fäll upp skyddsplattan, skjut sedan
låset E
nedåt för att låsa den.




Instigning i/utgång från 3:e raden(7 platser)Återställning av sätet på sin
plats utifrån med öppen dörr
Om passagerare sitter i 3:e raden
(7 platser):


)

För enheten manuellt bakåt till stopp.
Sätet återgår inte till max tillbaka-
skjutet läge, för att bibehålla benut-
rymmet för passagerare i 3:e raden,

)
Fäll ned sitsen.



)
Vik upp bordet på sätet i 2:a raden,
om det är nedfällt.

)
Håll handtaget F
upplyft, sätet låses
upp och sitsen fälls upp mot rygg-
stödet.

)
Tryck ryggstödet framåt och håll
samtidigt handtaget F
framåt.

K
O
70

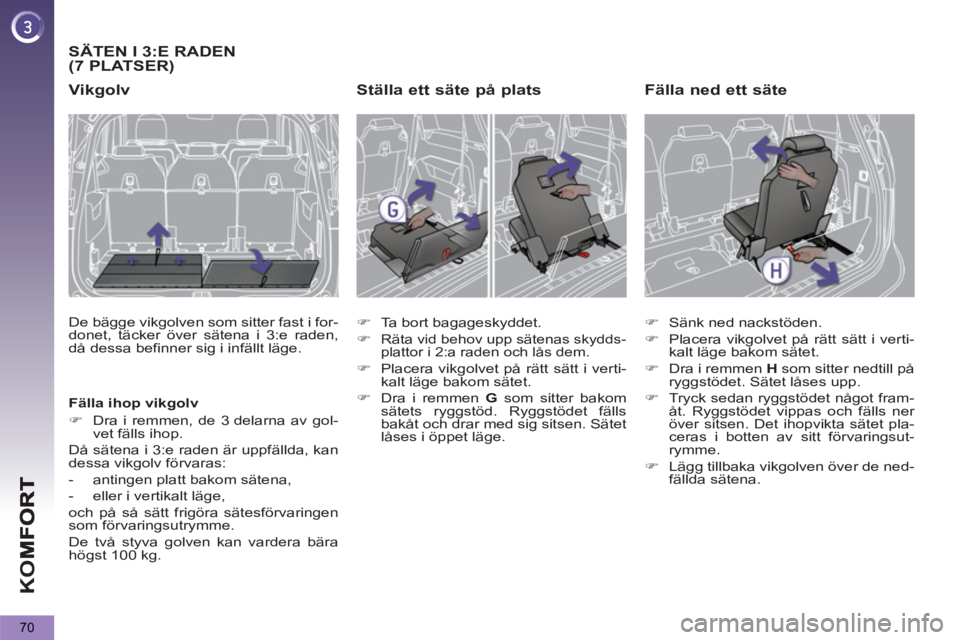

SÄTEN I 3:E RADEN (7 PLATSER)

Vikgolv

De bägge vikgolven som sitter fast i for-
donet, täcker över sätena i 3:e raden,
då dessa befinner sig i infällt läge.

Fälla ihop vikgolv


)
Dra i remmen, de 3 delarna av gol-
vet fälls ihop.
Då sätena i 3:e raden är uppfällda, kan
dessa vikgolv förvaras:


- antingen platt bakom sätena,

- eller i vertikalt läge,
och på så sätt frigöra sätesförvaringen
som förvaringsutrymme.
De två styva golven kan vardera bära
högst 100 kg.

Ställa ett säte på plats



)
Ta bort bagageskyddet.

)

Räta vid behov upp sätenas skydds-
plattor i 2:a raden och lås dem.

)
Placera vikgolvet på rätt sätt i verti-
kalt läge bakom sätet.

)
Dra i remmen G
som sitter bakom
sätets ryggstöd. Ryggstödet fälls
bakåt och drar med sig sitsen. Sätet
låses i öppet läge.



Fälla ned ett säte



)
Sänk ned nackstöden.

)
Placera vikgolvet på rätt sätt i verti-
kalt läge bakom sätet.

)
Dra i remmen H
som sitter nedtill på
ryggstödet. Sätet låses upp.

)
Tryck sedan ryggstödet något fram-
åt. Ryggstödet vippas och fälls ner
över sitsen. Det ihopvikta sätet pla-
ceras i botten av sitt förvaringsut-
rymme.

)
Lägg tillbaka vikgolven över de ned-
fällda sätena.
