PRAKTISK INFORMATION

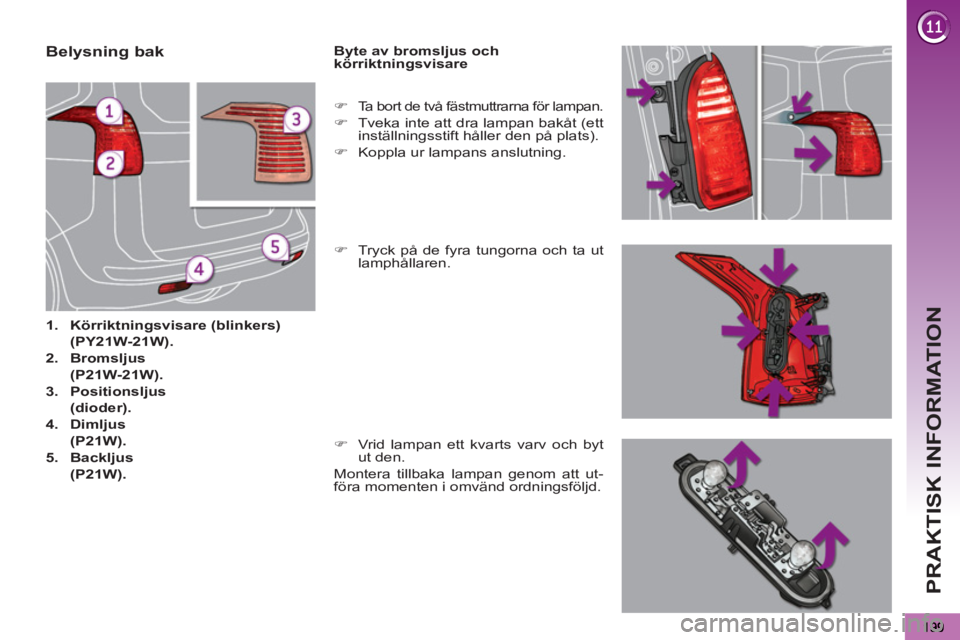

Belysning bak



1.
Körriktningsvisare (blinkers)

(PY21W-21W).


2.
Bromsljus

(P21W-21W).


3.
Positionsljus

(dioder).


4.
Dimljus

(P21W).




5.
Backljus

(P21W).


Byte av bromsljus och
körriktningsvisare

)
Tryck på de fyra tungorna och ta ut
lamphållaren.

)

Ta bort de två fästmuttrarna för lampan.


)
Tveka inte att dra lampan bakåt (ett
inställningsstift håller den på plats).

)
Koppla ur lampans anslutning.

)
Vrid lampan ett kvarts varv och byt
ut den.
Montera tillbaka lampan genom att ut-
föra momenten i omvänd ordningsföljd.

PRAKTISK INFORMATION
200



















Byte av det tredje bromsljuset

















Byte av dim- eller backljusen


)
För handen under stötfångaren.

)
Vrid lampan ett kvarts varv och byt
ut den.



)
Öppna bagageluckan och ta bort
den övre listen.

)
Skruva loss de två muttrarna.

)
Tryck på de gängade skaften och
håll kvar lampan utifrån.

)
Koppla ur anslutningen och demon-
tera vindrutespolarens rör.

)
Tryck på clipsen (par) A
och däref-
ter B
och C
, för att frigöra och komma
åt lamphållaren.

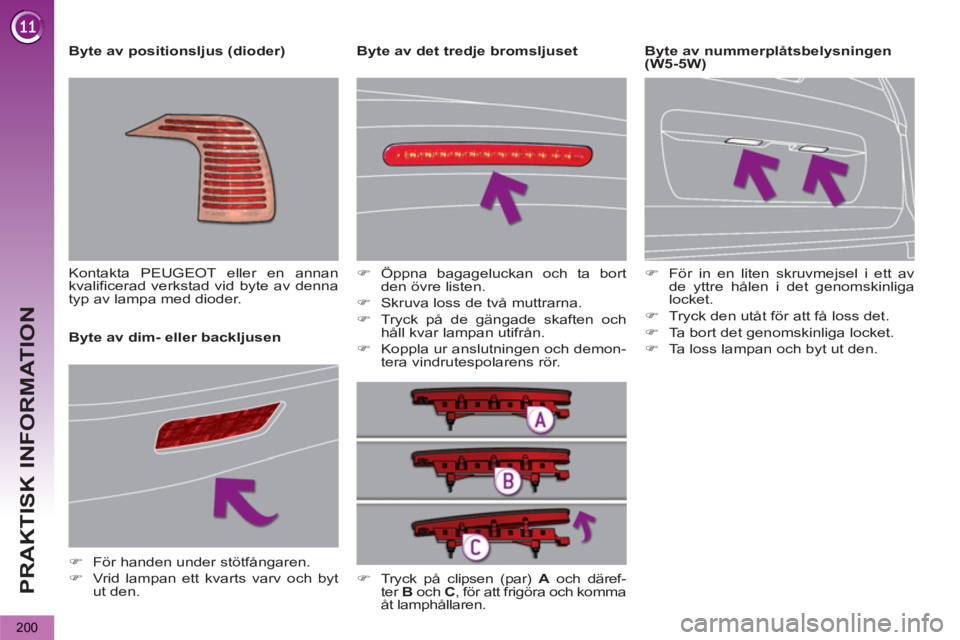

Byte av positionsljus (dioder)
Kontakta PEUGEOT eller en annan
kvalificerad verkstad vid byte av denna
typ av lampa med dioder.


)
För in en liten skruvmejsel i ett av
de yttre hålen i det genomskinliga
locket.

)
Tryck den utåt för att få loss det.

)
Ta bort det genomskinliga locket.

)
Ta loss lampan och byt ut den.


Byte av nummerplåtsbelysningen
(W5-5W)

PRAKTISK INFORMATION
201
PEUGEOT frånsäger sig allt
ansvar för reparationskostna-
der som förorsakas av drift-
störningar p g a montering av elkom-
ponenter som inte levererats eller
rekommenderats av PEUGEOT, eller
som inte monterats enligt de av till-
verkaren givna föreskrifterna. Detta
gäller speciellt komponenter som
tillsammans har en förbrukning som
överskrider10 mA.

Installation av elektriska
tillbehör
Elsystemet i din bil är konstru-
erat för att fungera störningsfritt med
den elektriska standardutrustningen.
Kontakta PEUGEOT eller en annan
kvalificerad verkstad innan du mon-
terar ytterligare elektriska tillbehör.
BYTE AV SÄKRING

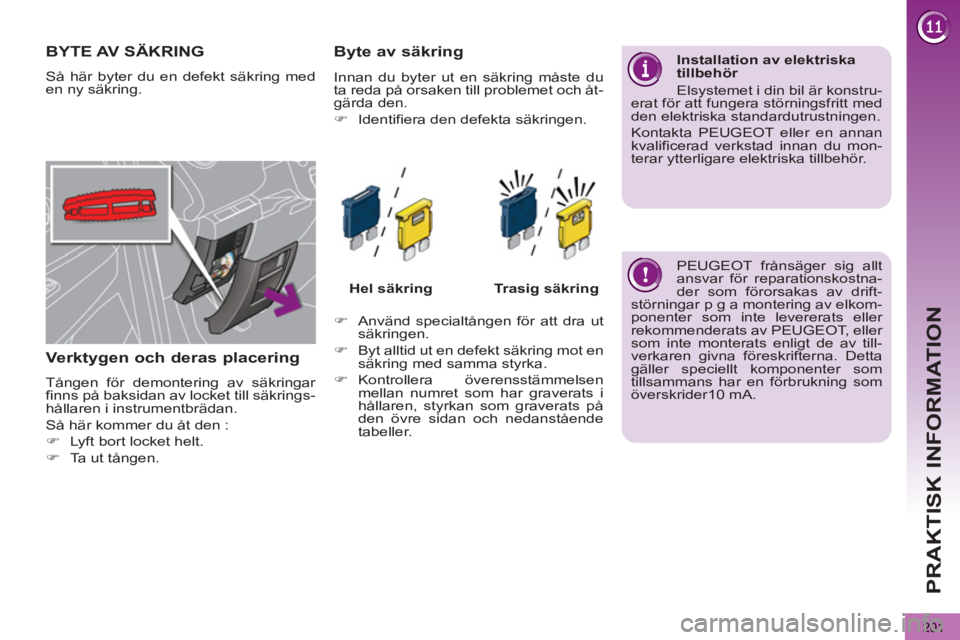

Så här byter du en defekt säkring med
en ny säkring.

Verktygen och deras placering

Tången för demontering av säkringar
finns på baksidan av locket till säkrings-
hållaren i instrumentbrädan.
Så här kommer du åt den :


)
Lyft bort locket helt.

)
Ta ut tången.



Byte av säkring




)
Använd specialtången för att dra ut
säkringen.

)
Byt alltid ut en defekt säkring mot en
säkring med samma styrka.

)
Kontrollera överensstämmelsen
mellan numret som har graverats i
hållaren, styrkan som graverats på
den övre sidan och nedanstående
tabeller.


Hel säkring



Trasig säkring


Innan du byter ut en säkring måste du
ta reda på orsaken till problemet och åt-
gärda den.


)
Identifiera den defekta säkringen.

PRAKTISK INFORMATION
202

Säkringar i instrumentbrädan

Säkringshållaren är integrerad nedtill
på instrumentbrädan.

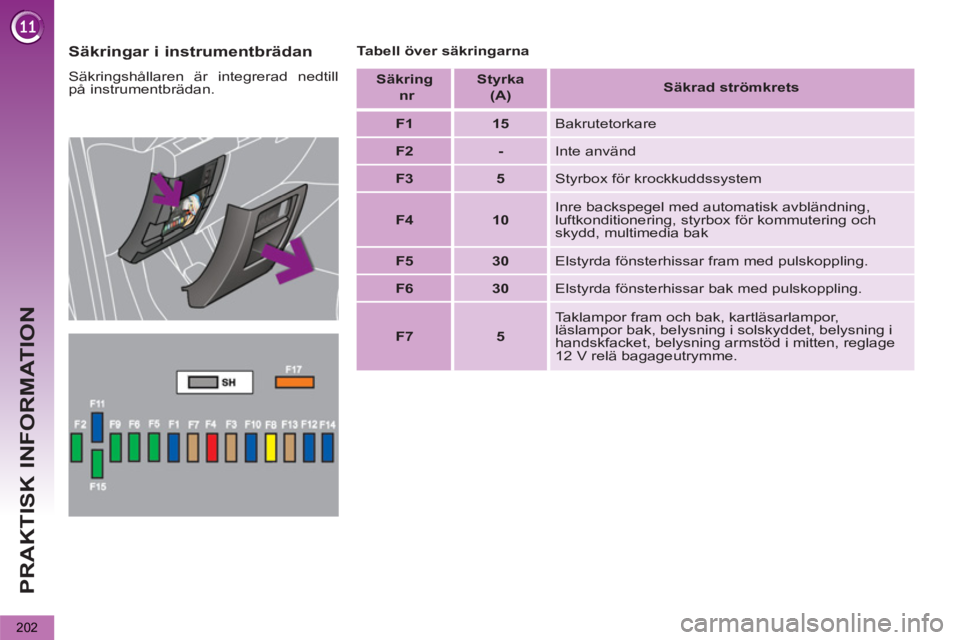

Tabell över säkringarna


Säkring

nr



Styrka

(A)

Säkrad strömkrets




F1



15

Bakrutetorkare


F2



-

Inte använd


F3



5

Styrbox för krockkuddssystem


F4



10

Inre backspegel med automatisk avbländning,
luftkonditionering, styrbox för kommutering och
skydd, multimedia bak


F5



30

Elstyrda fönsterhissar fram med pulskoppling.


F6



30

Elstyrda fönsterhissar bak med pulskoppling.


F7



5

Taklampor fram och bak, kartläsarlampor,
läslampor bak, belysning i solskyddet, belysning i
handskfacket, belysning armstöd i mitten, reglage
12 V relä bagageutrymme.

PRAKTISK INFORMATION
203

För att komma åt säkringarna


)
Se avsnittet "Verktygen och deras
placering".


Säkring
nr


Styrka
(A)

Funktioner




F8


20
Bilradio, radiotelefon, CD-växlare,
flerfunktionsdisplay, detektering av lågt däcktryck,
larmsiren, styrbox för larm, styrbox telematik.


F9


30
12-voltsuttag fram, cigarettändare, 12-volts- uttag
bak


F10


15

Reglage under ratten


F11


15

Rattlåskontakt med svag ström


F12


15
Närvaro av släp, regn-/ljussensor, strömförsörjning
till säkringarna F32, F34, F35.


F13


5

Styrbox för motor, styrbox för krockkuddssystem


F14


15
Instrumenttavla, display, strömförsörjning till
säkringen F33


F15


30

Vanligt lås och spärrlås


F17


40


Avfrostning av bakruta, strömförsörjning till säkringen F30



SH


-

PARC-shunt

PRAKTISK INFORMATION
204

Säkring

Nr


Styrka
(A)

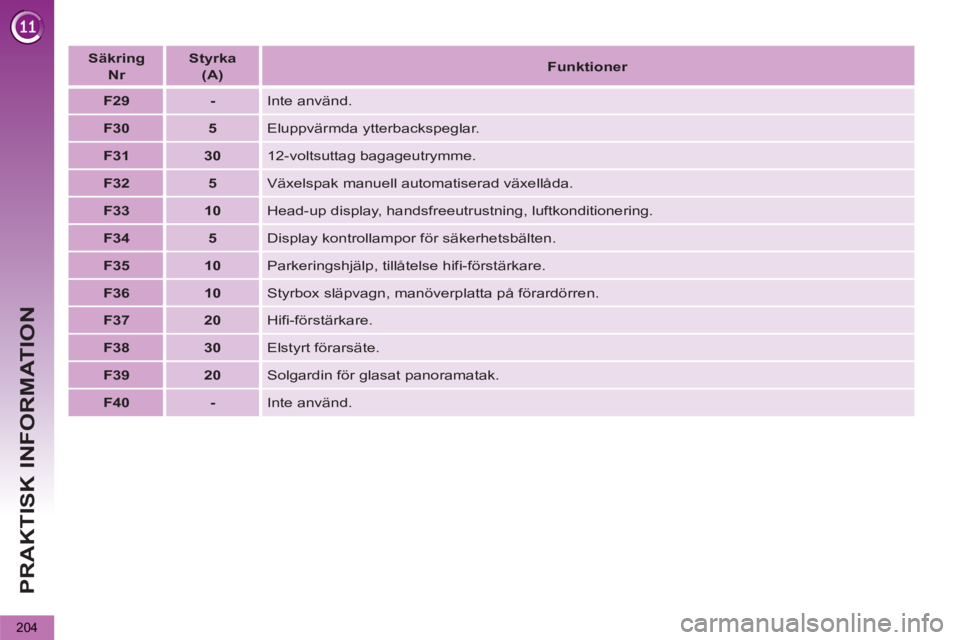

Funktioner




F29


-

Inte använd.


F30


5

Eluppvärmda ytterbackspeglar.


F31


30

12-voltsuttag bagageutrymme.


F32


5

Växelspak manuell automatiserad växellåda.


F33


10

Head-up display, handsfreeutrustning, luftkonditionering.


F34


5

Display kontrollampor för säkerhetsbälten.


F35


10

Parkeringshjälp, tillåtelse hifi-förstärkare.


F36


10

Styrbox släpvagn, manöverplatta på förardörren.


F37


20

Hifi-förstärkare.


F38


30

Elstyrt förarsäte.


F39


20

Solgardin för glasat panoramatak.


F40


-

Inte använd.

PRAKTISK INFORMATION
205

Säkringar i motorrummet

Säkringshållaren sitter i motorrummet i
närheten av batteriet.

För att komma åt säkringarna


)
Ta loss locket.

)
Byt ut säkringen (se motsvarande
avsnitt).

)
Efter byte bör du stänga locket
mycket omsorgsfullt, för att säkra
säkringshållarens täthet.

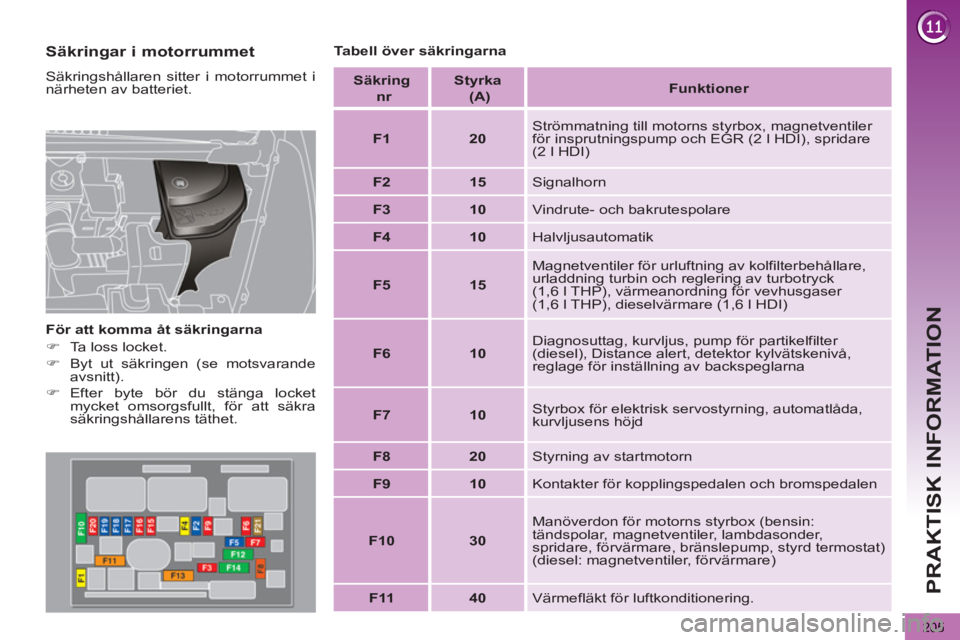

Tabell över säkringarna

Säkring
nr

Styrka
(A)

Funktioner


F1


20
Strömmatning till motorns styrbox, magnetventiler
för insprutningspump och EGR (2 l HDI), spridare
(2 l HDI)


F2


15

Signalhorn


F3


10

Vindrute- och bakrutespolare


F4


10

Halvljusautomatik


F5


15
Magnetventiler för urluftning av kolfilterbehållare,
urladdning turbin och reglering av turbotryck
(1,6 l THP), värmeanordning för vevhusgaser
(1,6 l THP), dieselvärmare (1,6 l HDI)


F6


10
Diagnosuttag, kurvljus, pump för partikelfilter
(diesel), Distance alert, detektor kylvätskenivå,
reglage för inställning av backspeglarna


F7


10
Styrbox för elektrisk servostyrning, automatlåda,
kurvljusens höjd


F8


20

Styrning av startmotorn


F9


10

Kontakter för kopplingspedalen och bromspedalen


F10


30

Manöverdon för motorns styrbox (bensin:
tändspolar, magnetventiler, lambdasonder,
spridare, förvärmare, bränslepump, styrd termostat)
(diesel: magnetventiler, förvärmare)


F11


40

Värmefläkt för luftkonditionering.

PRAKTISK INFORMATION
206

Säkring
nr

Styrka
(A)

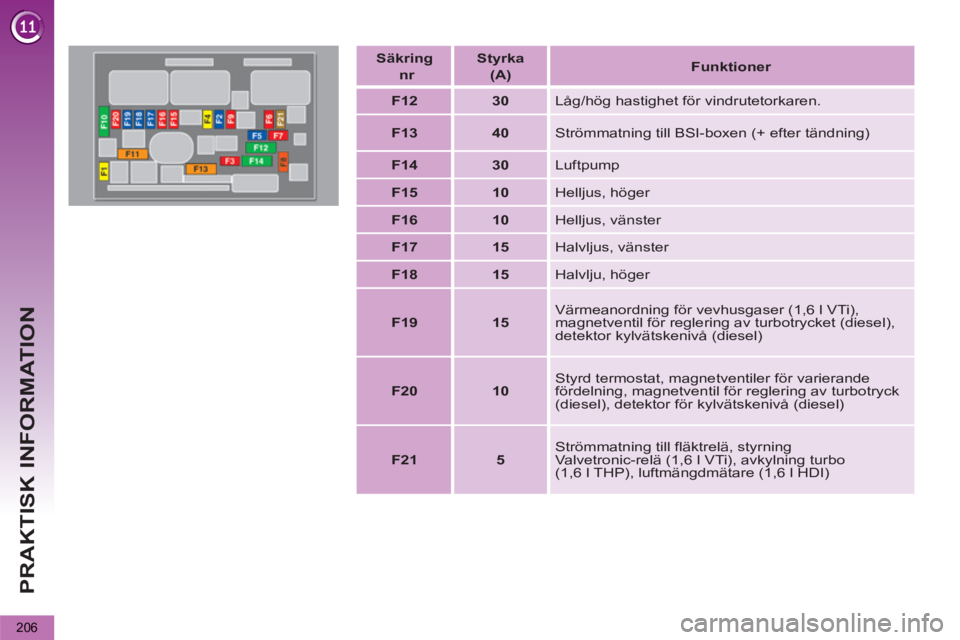

Funktioner




F12


30

Låg/hög hastighet för vindrutetorkaren.


F13


40

Strömmatning till BSI-boxen (+ efter tändning)


F14


30

Luftpump


F15


10

Helljus, höger


F16


10

Helljus, vänster


F17


15

Halvljus, vänster


F18


15

Halvlju, höger


F19


15
Värmeanordning för vevhusgaser (1,6 l VTi),
magnetventil för reglering av turbotrycket (diesel),
detektor kylvätskenivå (diesel)


F20


10
Styrd termostat, magnetventiler för varierande
fördelning, magnetventil för reglering av turbotryck
(diesel), detektor för kylvätskenivå (diesel)


F21


5
Strömmatning till fläktrelä, styrning
Valvetronic-relä (1,6 l VTi), avkylning turbo
(1,6 l THP), luftmängdmätare (1,6 l HDI)
