2013 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

Black plate (513,1)

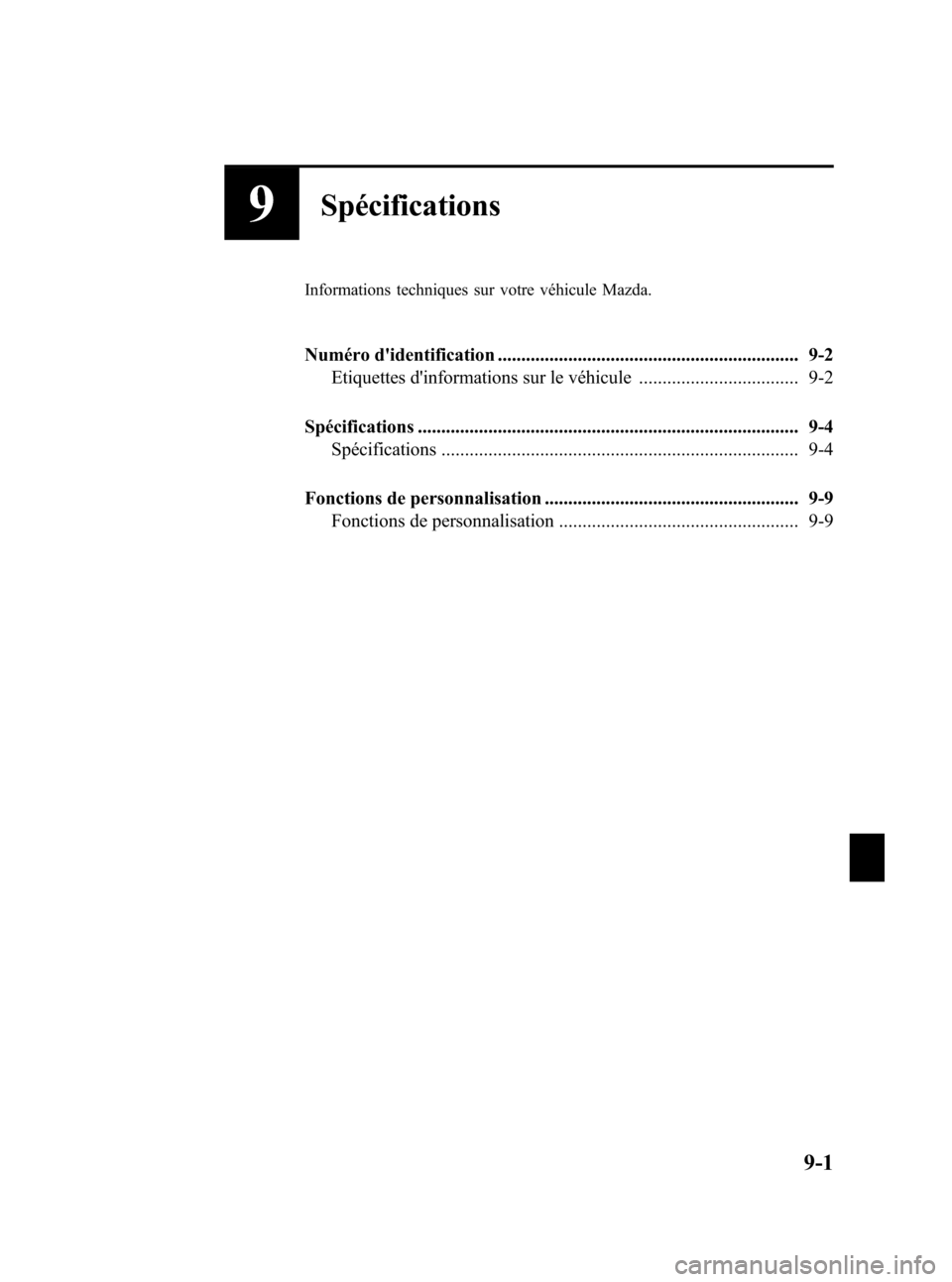

9Spécifications
Informations techniques sur votre véhicule Mazda.
Numéro d'identification ................................................................ 9-2
Etiquettes d'informations sur le véhicule .................................. 9-2
Spécifications ................................................................................. 9-4
Spécifications ............................................................................ 9-4
Fonctions de personnalisation ...................................................... 9-9
Fonctions de personnalisation ................................................... 9-9
9-1
CX-5_8CA6-EC-11L_Edition1 Page513
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (514,1)
Etiquettes d'informations
sur le véhicule
qNuméro d'identification du véhicule
Le numéro d'identification du véhicule,
l'identifie légalement. Le numéro se
trouve sur une plaque attachée du côté
supérieur gauche du tableau de bord.
Cette plaque est facilement visible à
travers le pare-brise.
qEtiquette des normes de sécurité
automobile
qNuméro du châssis
Ouvrir le couvercle comme indiqué sur
l'illustration pour vérifier le numéro du
châssis.
qEtiquette d'informations du
système antipollution du véhicule
(Etats-Unis et Canada)
9-2
Numéro d'identification
CX-5_8CA6-EC-11L_Edition1 Page514
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (515,1)
qEtiquette de pressions de gonflage
des pneus
qNuméro du moteur
Avant
Numéro d'identification
9-3
CX-5_8CA6-EC-11L_Edition1 Page515
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (516,1)
Spécifications
qMoteur
Dénomination Spécification
Type Double Act, 16 soupapes, 4 cylindres en ligne
Alésage × Course 83,5 × 91,2 mm (3,29 × 3,59 po.)
Cylindrée 1.998 ml (1.998 cm
3, 121,9 cu po.)
Rapport de compression 13,0
qSystème électrique de la batterie
Dénomination Classification
Batterie 12V-48AH/5hr, 12V-52AH/5hr
Bougies d'allumageBougie d'allumage Mazda
d'origine
*1PE01-18110
PE02-18110
*1 Cette bougie d'allumage Mazda d'origine est équipée d'électrodes aux formes spéciales pour assurer des
performances optimales du moteur SKYACTIV-G. Pour plus de détails, s'adresser à un concessionnaire agréé
Mazda.
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon,
cela risque d'endommager la fine couche de particules sur les pointes en alliage
d'iridium et platine.
qQualité des lubrifiants
Lubrifiant Classification
Huile moteur Se référer à Huile moteur recommandée à la page 6-20.
Huile de boîte de vitesses manuelleAPI Service GL-4
SAE 75W-80
Liquide de boîte de vitesses
automatiqueATF FZ Mazda d'origine
Huile de boîte de transfertAPI Service GL-5
SAE 80W-90
Huile de différentiel arrièreAPI Service GL-5
SAE 80W-90
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
9-4
Spécifications
CX-5_8CA6-EC-11L_Edition1 Page516
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (517,1)
qContenances
(Quantités approximatives)
Dénomination Capacité
Huile
moteurAvec remplacement du filtre à huile 4,2 litres (4,4 US qt, 3,7 Imp qt)
Sans remplacement du filtre à huile 4,0 litres (4,2 US qt, 3,5 Imp qt)
Liquide de
refroidisse-
mentEtats-Unis et
CanadaBoîte de vitesses
manuelle7,4 litres (7,8 US qt, 6,5 Imp qt)
Boîte de vitesses
automatique7,6 litres (8,0 US qt, 6,7 Imp qt)
MexiqueBoîte de vitesses
manuelle7,5 litres (7,9 US qt, 6,6 Imp qt)
Boîte de vitesses
automatique7,8 litres (8,2 US qt, 6,9 Imp qt)
Liquide de boîte de vitesses manuelle 1,65 litre (1,74 US qt, 1,45 Imp qt)
Liquide de boîte de vitesses automatique 7,8 litres (8,2 US qt, 6,9 Imp qt)
Huile de boîte de transfert 0,45 litre (0,48 US qt, 0,40 Imp qt)
Huile de différentiel arrière 0,45 litre (0,48 US qt, 0,40 Imp qt)
Réservoir de
carburant2WD 56,0 litres (14,8 US gal, 12,3 Imp gal)
AWD 58,0 litres (15,3 US gal, 12,8 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
qDimensions
Dénomination Spécifications du véhicule
Longueur hors tout 4.540 mm (178,7 po.)
Largeur hors tout 1.840 mm (72,4 po.)
Hauteur hors tout 1.710 mm (67,3 po.)
Voie avant 1.585 mm (62,4 po.)
Voie arrière 1.590 mm (62,6 po.)
Empattement 2.700 mm (106,3 po.)
qPoids
2WD
DénominationPoids
Boîte de vitesses manuelle Boîte de vitesses automatique
PNBV (Poids nominal brut du véhicule) 1.927 kg (4.248 lb) 1.961 kg (4.323 lb)
PNBE
(Poids nominal brut sur l'essieu)Avant 964 kg (2.125 lb) 1.000 kg (2.205 lb)
Arrière 966 kg (2.130 lb) 964 kg (2.125 lb)
Spécifications
9-5
CX-5_8CA6-EC-11L_Edition1 Page517
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (518,1)
AW D
Dénomination Poids
PNBV (Poids nominal brut du véhicule) 2.024 kg (4.462 lb)
PNBE
(Poids nominal brut sur l'essieu)Avant 1.016 kg (2.240 lb)
Arrière 1.011 kg (2.229 lb)
qClimatiseur
Le type de réfrigérant utilisé est indiqué sur une étiquette fixée à l'intérieur du compartiment moteur. Vérifier
l'étiquette avant de faire le plein de réfrigérant. Se référer à Système de commande de température à la page 5-2.
Dénomination Classification
Type de réfrigérant HFC134a (R-134a)
qAmpoules
Eclairage extérieur
AmpouleCatégorie
Puissance en watt ECE R (SAE)
Avec phares à ampoules halogènes
PharesFeux de croisement 55 H11 (H11)
Feux de route
60 HB3 (HB3)
Feux de position diurnes
Avec phares à ampoules à décharge en xénon
PharesFeu de
route/croisement35 D4S (D4S)
Feux de position diurnes 13 P13W (―)
Clignotants avant/
Feux de stationnement (Feux de position avant)27/8―(#1157NA)
Antibrouillards
í55 H11 (H11)
Clignotants latéraux LED*1―(―)
Feu de freinage auxiliaire LED*1―(―)
Clignotants arrière 21 WY21W (22.3CP)
Feux de freinage/Feux arrière 21/5 W21/5W (#7443)
Feux de position arrière 5 W5W (4CP)
Feux arrière (côté hayon) 5 W5W (4CP)
Feu de recul 18 W16W (#921)
Feux de plaque d'immatriculation 5 W5W (―)
*1 LED est l'abréviation de Light Emitting Diode (diode électroluminescente)
9-6íCertains modèles.
Spécifications
CX-5_8CA6-EC-11L_Edition1 Page518
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (519,1)
Eclairage de l'habitacle
AmpouleCatégorie
Puissance en watt ECE R
Eclairage au pavillon (Avant)/Lampes de lecture 8―
Lampe de lecture arrière 8―
Eclairage de compartiment à bagages 5―
Eclairages de miroir de pare-soleil
í2―
qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même type
que ceux montés à l'origine. Pour plus de détails, s'adresser à un concessionnaire agréé Mazda.
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage.
Se référer à Pression de gonflage des pneus à la page 6-38.
Roue de secours standard
(Etats-Unis et Canada)
Taille de pneuPression de gonflage
Avant Arrière
P225/65R17 100H 230 kPa (34 psi) 230 kPa (34 psi)
P225/55R19 99V 250 kPa (36 psi) 250 kPa (36 psi)
(Mexique)
Taille de pneuPression de gonflage
Jusqu'à 3 personnes―A pleine charge
225/65R17 102VAvant 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Arrière 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99VAvant 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Arrière 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Poids d'une personne: environ 75 kg
Roue de secours à usage temporaire
(Etats-Unis et Canada)
Taille de pneu Pression de gonflage
T145/90D16 106M
420 kPa (60 psi)
T155/90D18 103M
(Mexique)
Taille de pneu Pression de gonflage
185/80R17 95M 250 kPa (36 psi)
Spécifications
9-7íCertains modèles. CX-5_8CA6-EC-11L_Edition1 Page519
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (520,1)
qFusibles
Se référer à Fusibles à la page 6-52.
9-8
Spécifications
CX-5_8CA6-EC-11L_Edition1 Page520
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L
