2013 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

Black plate (489,1)
qInformations relatives aux roues de secours à usage temporaire
Se reporter à l'échantillon ci-dessous.
1. Roues de secours à usage temporaire
2. Largeur nominale du pneu en millimètres
3. Rapport hauteur/largeur (taux d'aspect)
4. Diagonale
5. Code de diamètre de jante
6. Indice de charge & symbole de vitesse
T115/70D 16 90M est un exemple de taille de pneu et de norme d'indice de charge. Voici
une explication des différents composants de cette taille de pneu et de la norme d'indice de
charge. Bien noter que la taille de pneu et la norme d'indice de charge peuvent différer de
l'exemple.
T
Indique un pneu qui a été installé sur des automobiles, des SUV, des minivans, et des
camionnettes, comme indiqué par Tire and Rim Association (T&RA).
11 5
“115”est la largeur nominale du pneu en millimètres. Ce nombre à trois chiffres indique la
largeur du pneu en millimètres, d'un bord de la paroi latérale à l'autre. En général, plus le
nombre est grand, plus le pneu est large.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-29
CX-5_8CA6-EC-11L_Edition1 Page489
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (490,1)

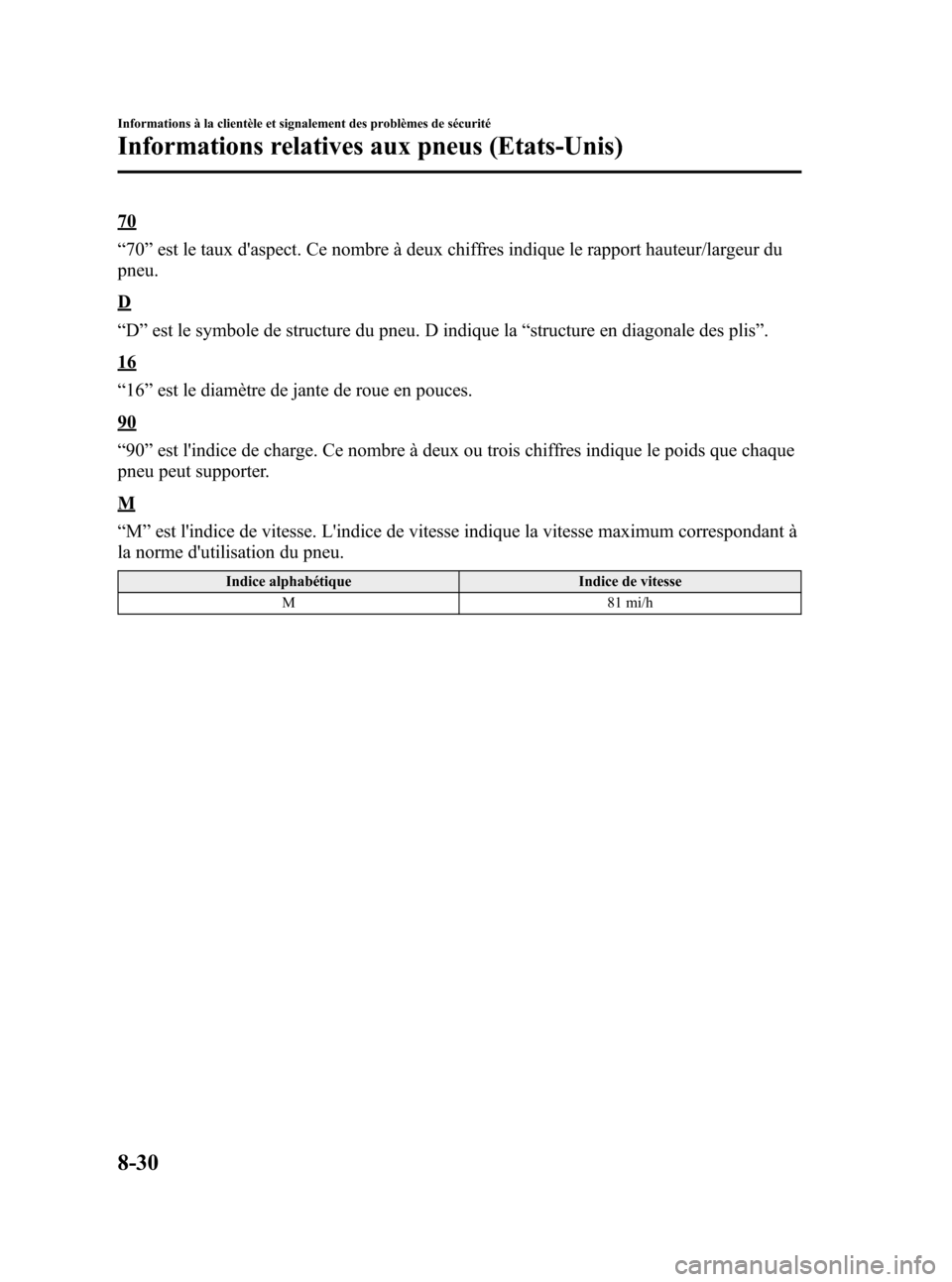

70
“70”est le taux d'aspect. Ce nombre à deux chiffres indique le rapport hauteur/largeur du
pneu.
D
“D”est le symbole de structure du pneu. D indique la“structure en diagonale des plis”.
16
“16”est le diamètre de jante de roue en pouces.
90
“90”est l'indice de charge. Ce nombre à deux ou trois chiffres indique le poids que chaque
pneu peut supporter.
M
“M”est l'indice de vitesse. L'indice de vitesse indique la vitesse maximum correspondant à
la norme d'utilisation du pneu.
Indice alphabétique Indice de vitesse
M 81 mi/h
8-30
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8CA6-EC-11L_Edition1 Page490
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (491,1)
Emplacement de l'étiquette de pneus (plaque signalétique)
L'étiquette des pneus mentionne la pression de gonflage des pneus par taille de pneu et
d'autres informations importantes; elle se trouve sur le montant B du côté conducteur ou
sur le bord du cadre de la portière du conducteur.
ECHANTILLON
qPression de gonflage des pneus recommandée
L'étiquette des pneus mentionne la pression de gonflage des pneus recommandée en kPa et
en psi pour les pneus installés en équipement d'origine sur le véhicule. Il est essentiel que la
pression de gonflage des pneus du véhicule soit conservée à la pression recommandée. Il
faut vérifier régulièrement la pression des pneus pour s'assurer que la pression de gonflage
correcte est bien conservée.
Se référer à Pneus à la page 9-7.
REMARQUE
Les pressions de gonflage des pneus mentionnées sur la plaque signalétique du véhicule ou sur
l'étiquette d'informations des pneus indiquent les pressions de gonflage des pneus à froid
recommandées, mesurées lorsque les pneus sont froids, après que le véhicule ait été stationné
pendant au moins 3 heures. Lors de la conduite, la température des pneus augmente, ce qui fait
augmenter la pression des pneus.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-31
CX-5_8CA6-EC-11L_Edition1 Page491
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (492,1)
PRUDENCE
Toujours vérifier la pression de gonflage des pneus à intervalles réguliers
conformément aux indications de pression de gonflage des pneus figurant sur
l'étiquette des pneus et aux informations contenues dans ce conduite et entretien:
Le fait de conduire avec des pneus sous-gonflés est dangereux.
Le sous-gonflage est la cause principale des anomalies des pneus, et peut causer
graves fissurations, séparation de bande de roulement ou“éclatement”, avec perte
soudaine de contrôle du véhicule et plus grands risques de blessures. Le sous-
gonflage augmente la courbure de la paroi latérale du pneu et la résistance au
roulement, causant une augmentation de chaleur et des dommages internes au
pneu. Il produit une fatigue indésirable du pneu, une usure irrégulière, et peut
entraîner pertes de contrôle et accidents. Un pneu peut perdre jusqu'à la moitié de sa
pression d'air sans paraître dégonflé!
Il est impossible de juger si les pneus sont correctement gonflés ou pas rien qu'en les
regardant.
qVérification de la pression des pneus
1. Lorsque vous vérifiez la pression des pneus, veillez à ce que les pneus soient froids-c-à-
d. à ce qu'ils ne soient pas du tout échauffés par une conduite de même un seul mile.
2. Retirer le capuchon de la valve d'un pneu.
3. Enfoncer fermement la jauge de pneu sur la valve.
4. Ajouter de l'air pour obtenir la pression d'air recommandée.
5. Si l'on gonfle excessivement le pneu, libérer de l'air en enfonçant la tige métallique se
trouvant au centre de la valve. Ensuite, vérifier à nouveau la pression à l'aide de la jauge
de pneu.
6. Remplacer le capuchon de la valve.
7. Répéter cette opération sur chacun des pneus, y compris le pneu de secours.
REMARQUE
Certains pneus de secours exigent une pression de gonflage plus grande.
8. Inspecter visuellement les pneus pour s'assurer qu'ils ne comportent pas de clous ou
d'autres objets encastrés susceptibles de percer le pneu et de causer une fuite d'air.
9. Vérifier les parois latérales pour s'assurer qu'il n'y a pas de griffures, de coupures,
d'hernies, de fissures ou d'autres irrégularités.
8-32
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8CA6-EC-11L_Edition1 Page492
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (493,1)
qGlossaire des termes
Plaque signalétique des pneus:Etiquette indiquant les tailles de pneu d'origine, les
pressions de gonflage recommandées, et le poids maximum pouvant être transporté par le
véhicule.
Numéro d'identification du pneu (TIN):Numéro figurant sur la paroi latérale de chaque
pneu, donnant des informations concernant la marque du pneu et l'usine de fabrication, la
taille du pneu et la date de fabrication.
Pression de gonflage:Mesure de la quantité d'air dans un pneu.
kPa:Kilopascal, unité métrique de pression d'air.
psi:Livres par pouce carré, unité anglaise de pression d'air.
Montant B:Montant structurel se trouvant sur le côté du véhicule derrière la portière
avant.
Equipement d'origine (EO):Décrit les composants d'origine du véhicule.
Limite de charge du véhicule:Valeur maximum du poids combiné des occupants et de la
charge ajoutée.
Talon du pneu:Partie du pneu s'appuyant sur la jante.
Paroi latérale du pneu:Zone comprise entre le talon et la bande de roulement du pneu.
Bande de roulement du pneu:Zone du pourtour du pneu en contact avec la route lorsqu'il
est monté sur le véhicule.
Nombre de places assisessignifie le nombre total admissible d'occupants du véhicule. Le
nombre de places assises figure sur l'étiquette des pneus.
Lepoids des options de productionest le poids combiné des options de production
ordinaires installées, pesant plus de 2,3 kilogrammes en plus des éléments standard qu'elles
remplacent, et non prises en compte auparavant dans le poids du véhicule en état de marche
ou le poids des accessoires, y compris les freins surpuissants, les dispositifs de mise à
niveau de conduite, la galerie de toit, la batterie surpuissante et les jantes spéciales.
Lajanteest le support métallique (roue) supportant un pneu ou un ensemble pneu et
chambre à air sur laquelle le talon du pneu s'appuie.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-33
CX-5_8CA6-EC-11L_Edition1 Page493
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (494,1)
Entretien des pneus
L'entretien incorrect ou inadéquat du véhicule peut causer une usure anormale des pneus.
Voici quelques points importants pour l'entretien:
qPression de gonflage des pneus
Les pressions de gonflage de tous les pneus (y compris le pneu de la roue de secours)
doivent être contrôlées tous les mois, lorsque les pneus sont froids. Les pressions
recommandées doivent être respectées si l'on veut obtenir une conduite et une tenue de
route optimale ainsi qu'une usure minimale des pneus. Utiliser les pressions spécifiées sur
la plaque signalétique des informations des pneus du véhicule ou sur l'étiquette des pneus
pour assurer la meilleure utilisation possible.
qPermutation des pneus
Pour égaliser l'usure des pneus, il est recommandé de procéder à leur permutation tous les
12.000 km (7.500 milles) ou plus fréquemment si une usure irrégulière apparaît. Lors de la
permutation, vérifier si l'équilibrage est correct.
Ne pas inclure la roue de secours à usage
temporaire (TEMPORARY USE ONLY)
dans la permutation. Avant
Vérifier si les pneus sont endommagés et s'ils sont usés irrégulièrement. L'usure anormale
des pneus est généralement causée par une ou plusieurs des causes suivantes:
lPression de gonflage incorrectelAlignement des roues inadéquatlEquilibrage incorrect des roueslFreinages importants
Après la permutation, veiller à régler les pressions de gonflage des pneus avant et arrière en
fonction des spécifications (page 9-7) et vérifier le couple de serrage des écrous de roues.
8-34
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8CA6-EC-11L_Edition1 Page494
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (495,1)
ATTENTION
Permuter les pneus unidirectionnels et les pneus à carcasse radiale à bande de
roulement à dessins asymétriques ou à crampons de l'avant à l'arrière uniquement,
et non pas entre la droite et la gauche. La performance des pneus sera réduite si la
rotation est faite entre la droite et la gauche.
(Avec différentiel autobloquant)
Ne pas utiliser les pneus suivants:
ØPneus de dimension autre que celle recommandée
ØUne combinaison de pneus de dimension ou de type différent
ØDes pneus sous-gonflés
Si ces instructions ne sont pas suivies, la rotation des roues de droite et de gauche
sera différente et cela applique une surcharge constante au différentiel autobloquant
par viscosité.
Cela causera un mauvais fonctionnement.
qRemplacement d'un pneu
PRUDENCE
N'utiliser que des pneus en bon état:
La conduite avec des pneus usés est dangereuse. Des performances de freinage,
direction et traction réduites peuvent causer un accident.
Si un pneu est usé régulièrement, un témoin d'usure apparaît en travers de la chape.
Dans un tel cas, remplacer le pneu.
Chape neuveTémoin d'usure
Chape usée
Il est nécessaire de remplacer le pneu avant que le témoin d'usure n'apparaisse en travers de
la chape.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-35
CX-5_8CA6-EC-11L_Edition1 Page495
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (496,1)
REMARQUE
Les pneus s'abîment avec le temps, même si on ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les pneus lorsqu'ils sont vieux de 6 ans ou plus. La chaleur
causée par l'utilisation en climat chaud ou sous conditions de forte charge peut accélérer le
processus de vieillissement. Il faut remplacer le pneu de la roue de secours quand on remplace les
autres pneus, car le pneu de la roue de secours vieillit aussi. La date de fabrication du pneu (semaine
et année) est indiquée par un numéro à 4 chiffres.
Se référer à Etiquetage des pneus à la page 8-25.
qPratiques sécuritaires
Votre façon de conduire influe grandement sur le kilométrage des pneus et la sécurité.
Cultiver donc de bonnes habitudes de conduite dans votre propre intérêt.
lRespecter les limites de vitesses indiquées.lEviter de démarrer, de vous arrêter et de tourner brusquement.lEviter les nids-de-poule et les objets se trouvant sur la route.lNe monter pas sur le trottoir ou ne touchez pas le bord du trottoir avec le pneu lorsque
vous vous garez.
ATTENTION
Si vous ressentez des vibrations soudaines ou des anomalies pendant la conduite, ou
si vous suspectez un dommage du pneu ou du véhicule, ralentir immédiatement.
Conduire prudemment jusqu'à ce que vous puissiez quitter la route en toute sécurité.
Arrêter et vérifier si les pneus sont endommagés. Si un pneu est sous-gonflé ou
endommagé, le dégonfler, enlever le pneu et la jante et le remplacer par la roue de
secours. Si vous ne pouvez pas trouver de cause, faire remorquer le véhicule jusqu'au
concessionnaire ou revendeur de pneus le plus proche pour faire inspecter le véhicule.
8-36
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8CA6-EC-11L_Edition1 Page496
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L
