2013 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

Black plate (169,1)
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur est mis à ON. Dans un de ces
cas, s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système
risque de ne pas fonctionner en cas
d'accident.
PRUDENCE
Ne jamais toucher au systèmes de
coussin d'air/dispositif de prétension, et
toujours confier tous les travaux
l'entretien et de réparation à un
concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même
ou de toucher au système est
dangereux. Les coussins d'air/
dispositif de prétension peuvent se
déclencher accidentellement ou être
désactivés causant des blessures
graves ou mortelles.
qVoyant de niveau bas de carburant
Ce voyant indique que le réservoir sera
bientôt vide.
Faire le plein dès que possible.
qVoyant de vérification du bouchon
du réservoir de carburantí
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Si le voyant de vérification de bouchon du
réservoir de carburant s'allume pendant
que vous conduisez, il est possible que le
bouchon du réservoir de carburant ne soit
pas installé correctement. Arrêter le
moteur et réinstaller le bouchon de
réservoir de carburant.
Se référer à Bouchon de réservoir de
carburant à la page 3-25.
qVoyant de ceintures de sécurité
Siège du conducteur
En cours de conduite
Tableau de bord et affichage
4-25íCertains modèles. CX-5_8CA6-EC-11L_Edition1 Page169
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

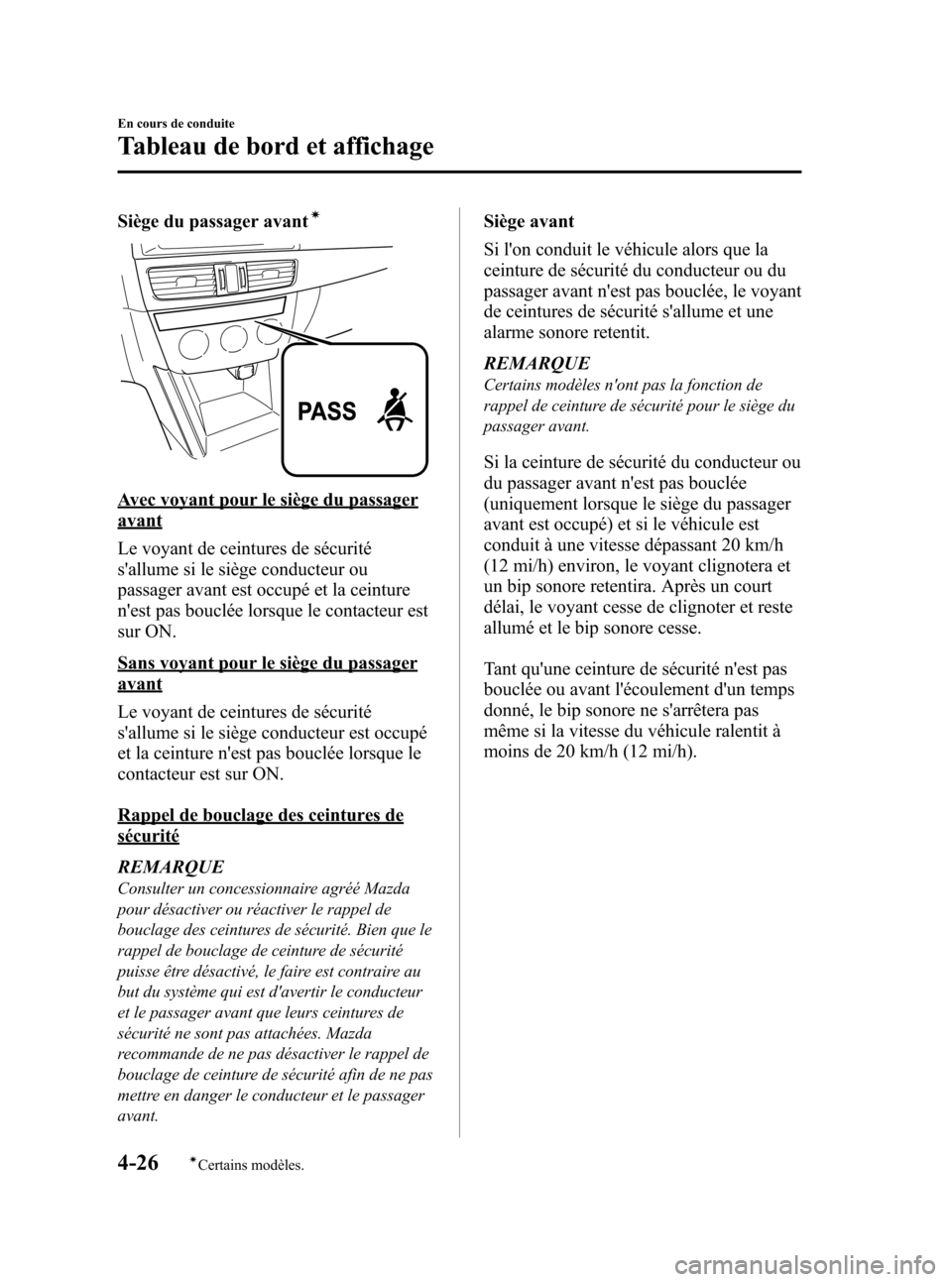

Black plate (170,1)
Siège du passager avantí
Avec voyant pour le siège du passager
avant
Le voyant de ceintures de sécurité
s'allume si le siège conducteur ou
passager avant est occupé et la ceinture
n'est pas bouclée lorsque le contacteur est
sur ON.
Sans voyant pour le siège du passager
avant
Le voyant de ceintures de sécurité
s'allume si le siège conducteur est occupé
et la ceinture n'est pas bouclée lorsque le
contacteur est sur ON.
Rappel de bouclage des ceintures de
sécurité
REMARQUE
Consulter un concessionnaire agréé Mazda
pour désactiver ou réactiver le rappel de
bouclage des ceintures de sécurité. Bien que le
rappel de bouclage de ceinture de sécurité
puisse être désactivé, le faire est contraire au
but du système qui est d'avertir le conducteur
et le passager avant que leurs ceintures de
sécurité ne sont pas attachées. Mazda
recommande de ne pas désactiver le rappel de
bouclage de ceinture de sécurité afin de ne pas
mettre en danger le conducteur et le passager
avant.
Siège avant
Si l'on conduit le véhicule alors que la
ceinture de sécurité du conducteur ou du
passager avant n'est pas bouclée, le voyant
de ceintures de sécurité s'allume et une
alarme sonore retentit.
REMARQUE
Certains modèles n'ont pas la fonction de
rappel de ceinture de sécurité pour le siège du
passager avant.
Si la ceinture de sécurité du conducteur ou
du passager avant n'est pas bouclée
(uniquement lorsque le siège du passager
avant est occupé) et si le véhicule est
conduit à une vitesse dépassant 20 km/h
(12 mi/h) environ, le voyant clignotera et
un bip sonore retentira. Après un court
délai, le voyant cesse de clignoter et reste
allumé et le bip sonore cesse.
Tant qu'une ceinture de sécurité n'est pas
bouclée ou avant l'écoulement d'un temps
donné, le bip sonore ne s'arrêtera pas
même si la vitesse du véhicule ralentit à
moins de 20 km/h (12 mi/h).
4-26
En cours de conduite
íCertains modèles.
Tableau de bord et affichage
CX-5_8CA6-EC-11L_Edition1 Page170
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (171,1)
REMARQUElLe voyant clignote et un signal sonore
d'avertissement se fait entendre pendant
environ 6 secondes si la ceinture de sécurité
du conducteur n'est pas bouclée lorsque le
contacteur est mis sur ON.
lSi la ceinture de sécurité du conducteur ou
du passager avant n'est pas bouclée après
l'arrêt du bip sonore (le voyant reste
allumé) et si la vitesse du véhicule dépasse
20 km/h (12 mi/h), le voyant clignote et le
bip sonore retentit à nouveau.
lSi des objets lourds sont placés sur le siège
du passager avant, il est possible que la
fonction de voyant/bip de ceinture de
sécurité du passager avant s'enclenche,
selon le poids de ces objets.
lPour permettre au capteur de chargement
du siège de passager avant de fonctionner
correctement, n'utiliser pas de coussin
supplémentaire sur le siège pour vous
asseoir. Le capteur risque de ne pas
fonctionner correctement car il sera gêné
par le coussin additionnel.
lLorsqu'un petit enfant s'assoit sur le siège
du passager avant, il est possible que le
voyant ne s'enclenche pas.
qVoyant de portière ouverte
Ce voyant s'allume lorsqu'une des
portières ou le hayon n'est pas
correctement fermé.
Bien fermer la portière ou le hayon avant
de conduire le véhicule.
qVoyant de niveau bas de liquide
de lave-glaceí
Ce voyant indique qu'il ne reste que très
peu de liquide de lave-glace. Ajouter du
liquide (page 6-26).
qVoyant du système de surveillance
de pression des pneus
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Le voyant s'allume et un bip sonore
retentit lorsque la pression de gonflage
d'un ou plusieurs des pneus est trop basse
et il clignote en cas d'anomalie du
système.
En cours de conduite
Tableau de bord et affichage
4-27íCertains modèles. CX-5_8CA6-EC-11L_Edition1 Page171
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (172,1)
PRUDENCE
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, ralentir
immédiatement et éviter de manœuvrer
et freiner brusquement:
Si le voyant du système de
surveillance de pression des pneus
s'allume ou clignote, ou si
l'avertisseur sonore de pression des
pneus retentit, il est dangereux de
conduire le véhicule à hautes vitesses,
ou de manœuvrer ou freiner
brusquement. Le contrôle du véhicule
peut être affecté, ce qui peut causer
un accident.
Pour déterminer s'il y a une fuite d'air
progressive ou un pneu à plat, se
garer à un endroit sûr où l'on peut
vérifier visuellement l'état du pneu, et
déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit
où l'on pourra faire regonfler le pneu
et revérifier le système, chez un
concessionnaire agréé Mazda ou
dans un atelier de réparation de
pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est
dangereux, même si l'on sait
pourquoi il est allumé. Corriger tout
problème dès que possible avant qu'il
ne se transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave.
Voyant allumé/avertisseur sonore
retentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte. Se référer au tableau de gonflage
des pneus (page 9-7).
4-28
En cours de conduite
Tableau de bord et affichage
CX-5_8CA6-EC-11L_Edition1 Page172
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (173,1)
REMARQUElEffectuer le réglage de pression des pneus
lorsque les pneus sont froids. La pression
de gonflage des pneus varie selon la
température des pneus; il faut donc laisser
le véhicule au repos pendant une heure ou
ne pas le conduire plus de 1,6 km (1 mille)
avant de régler la pression de gonflage des
pneus. Lorsque la pression est réglée sur
des pneus chauds selon une pression de
gonflage froide, le voyant/bip sonore TPMS
pourrait s'allumer après que les pneus
soient refroidis et que la pression ne soit
devenue inférieure aux spécifications.
Un voyant TPMS allumé résultant d'une
baisse de la pression de gonflage des pneus
suite à une température ambiante froide
peut rester allumé même si la température
ambiante s'élève. Dans ce cas, il sera
également nécessaire d'ajuster les pressions
de gonflage des pneus. Si le voyant TPMS
s'allume à cause d'une baisse de la pression
de gonflage des pneus, s'assurer de vérifier
et d'ajuster les pressions.
lLes pneus perdent naturellement un peu
d'air avec le temps et le système TPMS ne
peut pas déterminer si les pneus se sont
dégonflés avec le temps ou si un pneu est à
plat. Toutefois, si un seul pneu parmi les
quatre est dégonflé, ceci indique une
anomalie; il faut alors que quelqu'un fasse
avancer le véhicule lentement afin qu'on
puisse vérifier si le pneu dégonflé comporte
des entailles ou un objet de métal dépassant
de la bande de roulement ou de la paroi du
pneu. Mettre quelques gouttes d'eau sur la
tige de la valve pour voir s'il ne se forme
pas de bulles indiquant une valve en
mauvais état. Il faut réparer les fuites et
non se contenter de regonfler le pneu
dégonflé car les fuites sont dangereuses -
confier le pneu à un concessionnaire agréé
Mazda.
Si le voyant du système de surveillance de
pression des pneus s'allume de nouveau
même après que les pressions des pneus
soient réglées, cela peut indiquer la
présence d'une crevaison. Remplacer le
pneu crevé par la roue de secours
temporaire (page 7-8).
Voyant clignote
Si le système de surveillance de pression
des pneus présente une anomalie, le
voyant de pression des pneus clignote
pendant environ 1 minute lorsque le
contacteur est placé sur ON, puis il
continue à s'allumer. Faire inspecter le
véhicule par un concessionnaire agréé
Mazda dès que possible.
qVoyant KEY (rouge)/Témoin
KEY (vert)
Ce témoin a deux couleurs.
Voyant KEY (rouge)
Lorsque allumé
En cas d'anomalie dans le système
d'ouverture à télécommande, il s'allume
en continu.
En cours de conduite
Tableau de bord et affichage
4-29
CX-5_8CA6-EC-11L_Edition1 Page173
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (174,1)
ATTENTION
Si le voyant de la clé s'allume ou si le
témoin du bouton de démarrage du
moteur (ambre) clignote, il se peut
que le moteur ne démarre pas. S'il n
‘est pas possible de démarrer le
moteur, tenter de le démarrer à l'aide
de la méthode d'urgence pour
démarrer le moteur et faire inspecter
le véhicule par un concessionnaire
agréé Mazda dès que possible.
Lorsque clignotant
lDans les conditions suivantes, le
voyant KEY (rouge) clignote pour
informer le conducteur que le
contacteur ne peut pas être mis sous
tension à partir de la position d'arrêt.
lLa pile de la clé est complètement
déchargée.
lLa clé ne se trouve pas dans la plage
de fonctionnement.
lLa clé se trouve dans des zones où
le système parvient difficilement à
détecter le signal (page 3-7).
lUne clé d'un autre constructeur
comparable à la clé se trouve dans la
plage de fonctionnement.
lDans les conditions suivantes, le
voyant KEY (rouge) clignotera en
continu si le contacteur n'est pas en
position d'arrêt pour informer le
conducteur que la clé a été retirée du
véhicule. Le voyant KEY (rouge)
s'arrêtera de clignoter lorsque la clé
sera replacée dans le véhicule:
Le contacteur n'est pas en position
d'arrêt et toutes les portières et le hayon
sont fermés après le retrait de la clé du
véhicule.REMARQUE
Comme la clé utilise des ondes radio de faible
intensité, l'alerte Clé retirée du véhicule peut
être activée si la clé est transportée en même
temps qu'un objet métallique ou si elle se
trouve dans une zone où la réception du signal
est mauvaise.
Témoin KEY (vert)
Lorsque allumé
Lorsque la pédale de frein (boîte de
vitesses automatique) ou d'embrayage
(boîte de vitesses manuelle) est enfoncée,
le système vérifie que la clé correcte se
trouve dans le véhicule, le témoin KEY
(vert) s'allume et le moteur peut être
démarré (page 4-4).
Lorsque clignotant
Lorsque le contacteur est placé sur ON à
la position d'arrêt, le témoin KEY (vert)
clignote pendant environ 30 secondes
pour indiquer que la puissance restante de
la pile est insuffisante. Remplacer par une
pile neuve avant que la clé ne devienne
inutilisable.
Se référer à Remplacement de la pile
électrique à la page 6-35.
qTémoin TCS/DSC
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON. Si le système de commande de
traction ou de commande dynamique de
stabilité fonctionne, le témoin clignote.
4-30
En cours de conduite
Tableau de bord et affichage
CX-5_8CA6-EC-11L_Edition1 Page174
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (175,1)
Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité ou du
système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire vérifier le véhicule par un
concessionnaire agréé Mazda.
REMARQUE
lLe témoin clignote et un léger son de
battement est produit par le moteur. Cela
indique que le TCS/DSC fonctionne
correctement.
lSur des surfaces glissantes, comme sur de
la neige, il est impossible d'augmenter le
régime moteur lorsque le système de
commande de traction est en fonction.
qTémoin TCS OFF
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Il s'allume aussi lorsque l'interrupteur
TCS OFF est pressé et que le système de
commande de traction est mis hors
fonction.
Se référer à Interrupteur TCS OFF à la
page 4-70.
Si le témoin reste allumé et le système de
commande de traction n'est pas mis hors
fonction, faire vérifier le véhicule par un
concessionnaire agréé Mazda. Cela peut
indiquer une anomalie du système de
commande dynamique de stabilité.
qTémoin AFS OFFí
Lorsque allumé
Ce témoin s'allume brièvement lorsque le
contacteur est mis sur ON, puis s'éteint.
Le fait d'appuyer sur l'interrupteur AFS
OFF annule la fonction AFS et allume le
témoin.
Lorsque clignotant
Le témoin clignote en permanence si le
système est défectueux. S'adresser à un
concessionnaire agréé Mazda.
REMARQUE
lLes phares fonctionnent même si le système
d'éclairage avant adaptable n'est pas
opérationnel en raison d'anomalies de
fonctionnement.
lEn cas d'anomalie de fonctionnement de la
fonction de réglage automatique du niveau
des phares, le témoin clignote.
En cours de conduite
Tableau de bord et affichage
4-31íCertains modèles. CX-5_8CA6-EC-11L_Edition1 Page175
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (176,1)
qTémoin de la faible température
du liquide de refroidissement du
moteur (bleu)
L'éclairage s'allume en continu lorsque la
température du liquide de refroidissement
du moteur est faible et s'éteint une fois
que le moteur est chaud.
Si le témoin de la faible température du
liquide de refroidissement du moteur reste
allumé une fois le moteur suffisamment
réchauffé, il est possible que le capteur de
température ne fonctionne pas
correctement. S'adresser à un
concessionnaire agréé Mazda.
qTémoin de position de plage de
boîte de vitesse
Ceci indique la position de plage
sélectionnée.
Témoin de position de rapport
En mode manuel, la lettre“M”du témoin
de position de plage s'allume et le numéro
du rapport sélectionné s'affiche.
qTémoin de feux de route
Ce témoin indique une des deux
conditions suivantes:
lLes phares sont allumés en position de
feux de route.
lLe levier des clignotants est en position
d'appel de phares.
qTémoins de clignotants et de feux
de détresse
Lorsque les clignotants sont utilisés, le
témoin gauche ou droit de clignotant
clignote pour indiquer quel clignotant
fonctionne (page 4-52).
Lorsque les feux de détresse sont utilisés,
les deux témoins de clignotant clignotent
(page 4-59).
Si un témoin reste allumé (ne clignote
pas) ou s'il clignote anormalement, l'une
des ampoules du clignotant peut être
grillée. S'adresser à un concessionnaire
agréé Mazda.
4-32
En cours de conduite
Tableau de bord et affichage
CX-5_8CA6-EC-11L_Edition1 Page176
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
