2013 FIAT SCUDO Návod k použití a údržbě (in Czech)

PŘÍSTROJOVÁ DESKA
ARychloměr (ukazatel rychlosti)
BPalivoměr s kontrolkou záložní zá-
soby paliva
CUkazatel teploty chladicí kapaliny
motoru s kontrolkou maximální tep-
loty
DOtáčkoměr
EMultifunkční displej
F0P0012mobr. 9
13
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-017 SCUDO LUM CZ_001-017 ScudoG9 IT 25/10/12 13.22 Pagina 13

PALUBNÍ PŘÍSTROJE
Barva podkladu přístrojů a jejich typologie
závisejí na daném provedení vozidla.
RYCHLOMĚR obr. 10
Ukazuje rychlost vozidla.
OTÁČKOMĚR obr. 11/a
Otáčkoměr poskytuje informace o otáč-
kách motoru za minutu.
UPOZORNĚNÍ Systém řízení elektronic-
kého vstřikování progresivně omezuje do-
dávku paliva při přetáčení motoru, s ná-
sledným poklesem jeho výkonu.
Otáčkoměr při volnoběhu motoru může
ukazovat postupná nebo náhlá zvýšení otá-
ček v závislosti na podmínkách.
Toto chování je normální a nastává např.
při zapnutí klimatizace nebo elektrického
ventilátoru. V těchto případech slouží
změny otáček k udržování baterie v nabi-
tém stavu.
PALIVOMĚR B-obr. 11/b
Ukazatel ukazuje množství paliva v nádrži.
Kplná nádrž (Viz popis v části “Čer-
pání paliva”).
åprázdná nádrž.
Rozsvícení kontrolky
Ksignalizuje, že v ná-
drži zbývá cca 7 litrů paliva.Nejezděte s téměř prázdnou nádrží. Pří-
padnými výpadky dodávky paliva by se mo-
hl poškodit katalyzátor.UKAZATEL TEPLOTY CHLADICÍ
KAPALINY MOTORU C-obr. 11/b
Ručka ukazuje teplotu chladicí kapaliny
motoru a začíná poskytovat informace od
při překročení teploty kapaliny cca 50°C.
Při normálním používání vozidla se ručka
může necházet v různých polohách stup-
nice, v závislosti na provozních podmín-
kách vozidla.
åNízká teplota chladicí kapaliny mo-
toru.
uVysoká teplota chladicí kapaliny mo-
toru.
obr. 10F0P0013m
obr. 11/aF0P0014m
Pokud se ručka teploměru
chladicí kapaliny dostane do
červené zóny, okamžitě vy-
pněte motor a obraťte se na
autorizovaný servis Fiat .
obr. 11/b
1/2
F0P0320m
14
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-017 SCUDO LUM CZ_001-017 ScudoG9 IT 25/10/12 13.22 Pagina 14

Kontrolky na horním panelu
U některých verzí mohou být na horním
panelu obr. 12(nad vnitřním zpětným zr-
cátkem) následující kontrolky:
❒kontrolka nezapnutých bezpečnostních
pásů (<) (verze se dvěma předními se-
dadly).
❒kontrolka vypnutí airbagu spolujezdce
(
“)
obr. 12F0P0285m
obr. 13
1/2
F0P0353m
REGULÁTOR JASU
SDRUŽENÉHO PŘÍSTROJE
Postup nastavení jasu sdruženého přístro-
je: stiskněte tlačítko A-obr. 13
DISPLEJ
Displej obr. 14zobrazuje prostřednictvím
příslušných kontrolek (viz kapitola “Kon-
trolky a hlášení”):
❒omezovač rychlosti/tempomat;
❒celkové počítadlo kilometrů/mil;
❒ukazatel hladiny motorového oleje;
❒přítomnost vody v palivovém filtru;
❒žhavení.
Dle verze displej zobrazuje hodiny.
Nastavení hodin prostřednictvím
displeje ve sdruženém přístroji
K nastavení hodin prostřednictvím disple-
je ve sdruženém přístroji použijte tlačít-
ko A-obr. 15následujícím způsobem:
❒otočením tlačítka doleva blikají minuty;
obr. 14F0P0291mobr. 15
1/2
F0P0292m
❒otočením tlačítka doprava se zvyšuje hod-
nota minut (přidržením tlačítka otočené-
ho doprava se provádí rychlá změna);
❒otočením tlačítka doleva blikají hodiny;
❒otočením tlačítka doprava se zvyšuje hod-
nota hodin (přidržením tlačítka otočené-
ho doprava se provádí rychlá změna);
❒otočením tlačítka doleva se volí zobra-
zení: 24H nebo 12H;
❒otočením tlačítka doprava lze zvolit po-
žadovaný režim;
❒otočením tlačítka doleva se ukončí na-
stavení hodin.
Po cca 30 sekundách bez dalšího nastave-
ní se displej vrátí k zobrazení hodin dle
provedeného nastavení.
Nastavení hodin prostřednictvím
displeje na středové konzole
Některé verze jsou vybaveny středovou
konzolou s displejem zobrazujícím hodiny.
15
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-017 SCUDO LUM CZ_001-017 ScudoG9 IT 25/10/12 13.22 Pagina 15

Při změně nastavení hodin konzultujte pa-
lubní počítač v části “Nastavení data a ho-
din”.
UKAZATEL ÚDRŽBY
Moduluje intervaly údržby v závislosti na
provozních podmínkách vozidla.
Funkce
Při zasunutí klíče do spínací skříňky se na
několik sekund rozsvítí klíč údržby sym-
bolizující činnosti údržby; na displeji cel-
kového počítadla kilometrů se zobrazuje
zaokrouhlený počet kilometrů zbývajících
do následující údržby. Výpočet termínu
údržby je prováděn počínaje posledním re-
setem ukazatele.
Tento termín je dán dvěma parametry:
❒ujeté kilometry
❒čas uplynulý od poslední údržby.Po otočení klíče ve spínací
skříňce do polohy Mklíč
údržby několik sekund bliká a
zobrazuje se počet kilometrů
ujetých po termínu údržby. Do termínu údržby zbývá více než
1000 km
Příklad: do následující údržby lze ujet ješ-
tě 4800 km. Po otočení klíče ve spínací
skříňce do polohy Mdisplej několik se-
kund zobrazuje:
Zbývající počet kilometrů mů-
že být založen na časovém
faktoru, v závislosti na stylu
jízdy řidiče.
F0P0354m
F0P0355m
Několik sekund po otočení klíče ve spína-
cí skříňce do polohy Mse zobrazí hladina
oleje, a následně se celkové počítadlo ki-
lometrů vrátí k zobrazení stavu celkové-
ho a denního počítadla kilometrů.
Do termínu údržby zbývá méně
než 1000 km
Po otočení klíče ve spínací skříňce do po-
lohy Mklíč údržby několik sekund bliká a
zobrazuje se počet zbývajících kilometrů:Při běžícím motoru svítí klíč
údržby až do provedení údrž-
by.
UKAZATEL HLADINY
MOTOROVÉHO OLEJE
Otočením klíče ve spínací
skříňce do polohy Mpřístroj, po zobra-
zení zbývajícího počtu kilometrů do ná-
sledující údržby, ukazuje dočasně hladinu
motorového oleje. Blikání nápisu “OIL”,
doprovázeného akustickým signálem a hlá-
šením, ukazuje nedostatečné množství
motorového oleje. Blikání nápisu “OIL -“
ukazuje abnormalitu snímače hladiny mo-
torového oleje.
Překročený termín údržby.
OIL OK
F0P0356m
Před dosažením dvou termínů: klíč údržby
se rozsvítí i překročení termínu dvou let.
16
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-017 SCUDO LUM CZ_001-017 ScudoG9 IT 25/10/12 13.22 Pagina 16

Textilní potahy vozidla jsou di-
menzovány tak, aby dlouho-
době odolávaly opotřebení při
normálním používání vozidla.
Je však nezbytně nutné vyvarovat se ta-
kového zvýšeného a/nebo dlouhodobé-
ho namáhání, vznikajícího prostřednic-
tvím takových součástí oděvu, jako jsou
např. kovové přezky, cvočky, suché zi-
py, apod., protože tyto místně namá-
hají vlákna tkaniny a mohou způsobit
jejich porušení, čehož důsledkem je po-
škození potahu. Vzdálenost do cíle
Vyjadřuje vzdálenost ještě zbývající k do-
sažení nastaveného cíle při aktivním na-
vádění.
Ujetá vzdálenost
Vyjadřuje vzdálenost ujetou vozidlem od
provedení resetu (vynulování veličin).
Průměrná spotřeba
Vyjadřuje průměrnou spotřebu vypočte-
nou od začátku jízdy, po provedení rese-
tu (vynulování veličin).
Průměrná rychlost
Vyjadřuje průměrnou rychlost od začát-
ku jízdy, od provedení resetu (vynulování
veličin).
TRIP COMPUTER
Palubní počítač je zařízení umožňující po-
stupné zobrazení následujících veličin, opa-
kovanými stisky tlačítka obr. 16na konci
páky:
dojezd vozidla, okamžitá spotřeba,
vzdálenost od cíle, trip 1 (ujetá vzdá-
lenost, průměrná spotřeba, prů-
měrná rychlost) a trip 2 (ujetá vzdá-
lenost, průměrná spotřeba, prů-
měrná rychlost).
Všechny tyto informace se zobrazují na
displeji infotelematického systému CON-
NECT.
Reset: za účelem vynulování veličin po-
držte déle než 2 sekundy stisknuté tlačít-
ko uvedené na obr. 16.
Dojezd vozidla
Vyjadřuje odhad vzdálenosti, kterou lze
ještě ujet s palivem v nádrži za předpo-
kladu, že bude jízda pokračovat stejným
způsobem řízení.
Okamžitá spotřeba
Vyjadřuje změny průměrné spotřeby paliva
vypočtené v posledních sekundách jízdy.
obr. 16F0P0041m
PŘEDNÍ SEDADLA
Jakékoliv nastavení se musí
provádět pouze při stojícím
vozidle.
POZOR!
17
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-017 SCUDO LUM CZ_001-017 ScudoG9 IT 25/10/12 13.23 Pagina 17

18
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
Nastavení v podélném směru
obr. 17
Zatáhněte za páku Aa zatlačte sedadlo
dopředu nebo dozadu: Při řízení musejí být
paže mírně pokrčené v lokti a ruce polo-
žené na volantu. Po uvolnění páky zkon-
trolujte, zda je sedadlo správně zajištěno
ve vodicích kolejnicích tím, že se je poku-
síte posunout dopředu a dozadu.
Povolte páku a zkontrolujte
pohybem dopředu a dozadu,
zda sedadlo dobře sedí ve vodidlech.
Pokud by nebylo sedadlo řádně zajiš-
těno, mohlo by nenadálé posunutí se-
dadla mohlo vést ke ztrátě kontroly
nad vozidlem.
POZOR!
V zájmu maximální bezpeč-
nosti mějte sedadlo ve vzpří-
mené poloze, opírejte se o něho zá-
dy a mějte na paměti, že pás musí
dobře přiléhat k hrudi a k bokům.
POZOR!
Nedemontujte sedadla a
ani na nich neprovádějte
údržbu a/nebo opravy: nesprávně
provedené činnosti mohou narušit
funkčnost bezpečnostních zaříze-
ní; vždy se obraťte na autorizova-
ný servis Fiat .
POZOR!
obr. 17F0P0015m
Nastavení výšky sedadla řidiče
obr. 17-18
Podle verze a konfigurace vozidlo dispo-
nuje:
❒pasivní nastavení: zatáhněte páku B
nahoru a potom se zvedněte ze sedad-
la, aby se zvýšilo.
❒aktivní nastavení: působte na páku D
nahoru nebo dolů, až se dosáhne poža-
dované polohy.
Nastavení sklonu opěradla obr. 17
Působte na páku C a nastavte opěradlo.
obr. 18F0P0322m
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 18

19
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

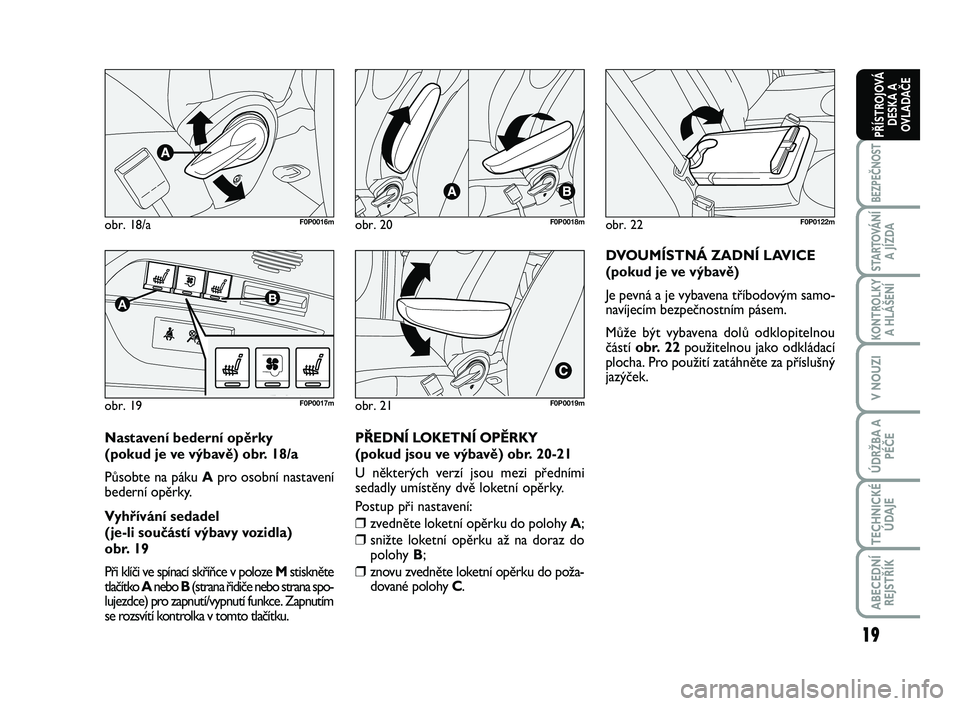

obr. 18/aF0P0016m
obr. 19
AB
F0P0017m
obr. 20F0P0018m
obr. 21F0P0019m
Nastavení bederní opěrky
(pokud je ve výbavě) obr. 18/a
Působte na páku Apro osobní nastavení
bederní opěrky.
Vyhřívání sedadel
(je-li součástí výbavy vozidla)
obr. 19
Při klíči ve spínací skříňce v poloze Mstiskněte
tlačítko Anebo B(strana řidiče nebo strana spo-
lujezdce) pro zapnutí/vypnutí funkce. Zapnutím
se rozsvítí kontrolka v tomto tlačítku.PŘEDNÍ LOKETNÍ OPĚRKY
(pokud jsou ve výbavě) obr. 20-21
U některých verzí jsou mezi předními
sedadly umístěny dvě loketní opěrky.
Postup při nastavení:
❒zvedněte loketní opěrku do polohy A;
❒snižte loketní opěrku až na doraz do
polohy B;
❒znovu zvedněte loketní opěrku do poža-
dované polohy C.
obr. 22F0P0122m
DVOUMÍSTNÁ ZADNÍ LAVICE
(pokud je ve výbavě)
Je pevná a je vybavena tříbodovým samo-
navíjecím bezpečnostním pásem.
Může být vybavena dolů odklopitelnou
částí obr. 22použitelnou jako odkládací
plocha. Pro použití zatáhněte za příslušný
jazýček.
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 19

20
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
SKLOPENÍ, VYJMUTÍA ZPĚTNÉ
UMÍSTĚNI ZADNÍHO
LAVICOVÉHO SEDADLA
Při demontáži a následné
montáži lavicového sedad-
la je nutné udržovat opěradlo při-
klopené těsně k sedáku, aby ne-
hrozilo nebezpečí kontaktu s me-
chanismy sedadla.
POZOR!
ZADNÍ SEDADLA
Samostatné sedadlo
Za účelem usnadnění do zadního prosto-
ru je sklápěcí, a je vyjímatelné.
Některé verze jsou vybaveny odkládací
plochou v opěradle sedadla.
Pro použití působte na odjišťovací páku
A-obr. 23a přiklopte opěradlo na sedák.
Sklopení/vyjmutí samostatného
sedadla
Při sklápění opěradla zatáhněte rukojeť A-
obr. 23nahoru.
Při vyjímání celého sedadla postupujte ná-
sledovně:
❒působte na rukojeť A-obr. 24a
sedadlo odklopte dopředu, jak je uve-
deno na obrázku;
❒zvedněte sedadlo, aby se uvolnilo z
čepů ukotvení a odneste je, přičemž
dbejte na to, aby bylo opěradlo stále
přiklopené těsně k sedáku.
obr. 23F0P0022m
obr. 24F0P0023m
Při demontáži a následné
montáži sedadla je nutné udr-
žovat opěradlo přiklopené
těsně k sedáku, aby nehrozi-
lo nebezpečí kontaktu s mechanismy se-
dadla.
DVOUMÍSTNÁ LAVICE
V závislosti na vybavení existují dva typy:
❒dvoumístná lavice s pevným opěra-
dlem;
❒dvoumístná vyjímatelná lavice s jedno-
tlivě sklopnými opěradly;
❒dvoumístná vyjímatelná lavice s jedno-
tlivě nastavitelnými a sklopnými opě-
radly do polohy “stolek”;
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 20
