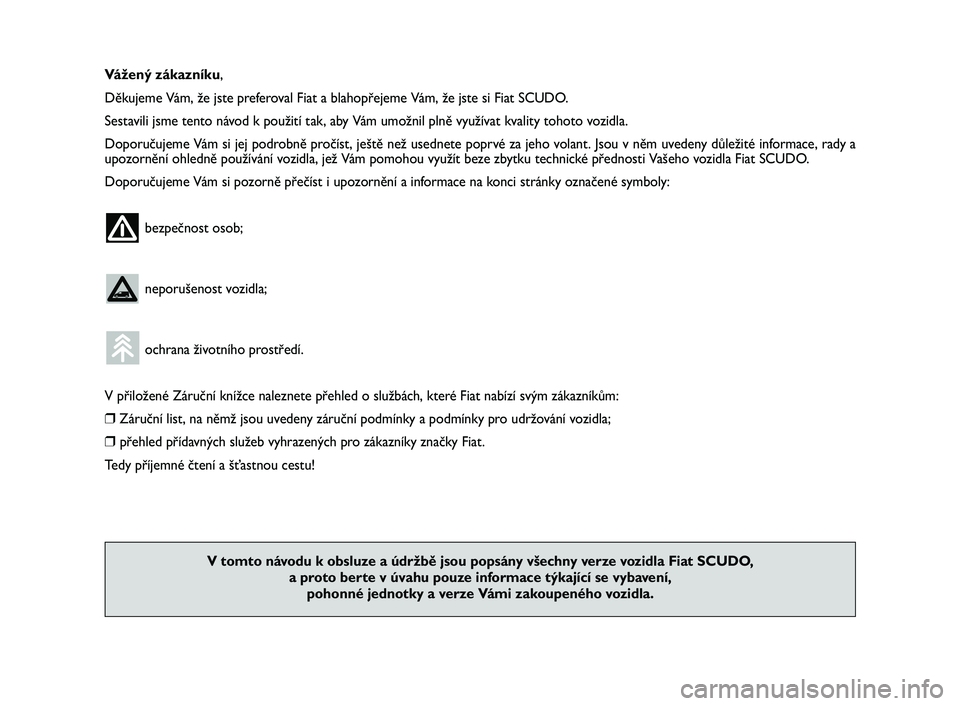

Vážený zákazníku,
Děkujeme Vám, že jste preferoval Fiat a blahopřejeme Vám, že jste si Fiat SCUDO.
Sestavili jsme tento návod k použití tak, aby Vám umožnil plně využívat kvality tohoto vozidla.
Doporučujeme Vám si jej podrobně pročíst, ještě než usednete poprvé za jeho volant. Jsou v něm uvedeny důležité informace, rady a
upozornění ohledně používání vozidla, jež Vám pomohou využít beze zbytku technické přednosti Vašeho vozidla Fiat SCUDO.
Doporučujeme Vám si pozorně přečíst i upozornění a informace na konci stránky označené symboly:
bezpečnost osob;
neporušenost vozidla;
ochrana životního prostředí.
V přiložené Záruční knížce naleznete přehled o službách, které Fiat nabízí svým zákazníkům:
❒Záruční list, na němž jsou uvedeny záruční podmínky a podmínky pro udržování vozidla;
❒přehled přídavných služeb vyhrazených pro zákazníky značky Fiat.
Tedy příjemné čtení a šťastnou cestu!
V tomto návodu k obsluze a údržbě jsou popsány všechny verze vozidla Fiat SCUDO,
a proto berte v úvahu pouze informace týkající se vybavení,
pohonné jednotky a verze Vámi zakoupeného vozidla.

001-017 SCUDO LUM CZ_001-017 ScudoG9 IT 25/10/12 13.22 Pagina 1

PŘÍSTROJOVÁ DESKA ....................................................... 5
SYMBOLY ................................................................................ 6
SYSTÉM FIAT CODE ........................................................... 6
KLÍČE...................................................................................... 7
ALARM ................................................................................... 10
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ ...................................12
PŘÍSTROJOVÁ DESKA......................................................... 13
PALUBNÍ PŘÍSTROJE........................................................... 14
DISPLEJ .................................................................................... 15
UKAZATEL ÚDRŽBY.......................................................... 16
TRIP COMPUTER................................................................. 17
PŘEDNÍ SEDADLA ...............................................................17
ZADNÍ SEDADLA ................................................................20
USPOŘÁDÁNÍ SEDADEL................................................... 22
OPĚRKY HLAVY ...................................................................23
VOLANT ................................................................................ 24
ZPĚTNÁ ZRCÁTKA .............................................................25
TOPENÍ A VENTILACE....................................................... 27
MANUÁLNĚ ŘÍZENÁ KLIMATIZACE............................. 31
AUTOMATICKÁ DVOUZÓNOVÁ KLIMATIZACE...... 37
TŘÍZÓNOVÁ KLIMATIZACE............................................ 45
VNĚJŠÍ SVĚTLA...................................................................... 47
OSTŘIKOVÁNÍ SKEL............................................................ 50
TEMPOMAT............................................................................ 54OMEZOVAČ RYCHLOSTI .................................................. 57
STROPNÍ SVÍTILNY............................................................. 60
OVLÁDACÍ PRVKY ............................................................... 61
ODPOJOVAČ PALIVA....................................................... 64
VYBAVENÍ INTERIÉRU ....................................................... 65
DVEŘE...................................................................................... 69
POSUVNÝ KRYT ZAVAAZDLOVÉHO PROSTORU.... 73
OVLÁDÁNÍ OKEN...............................................................74
KAPOTA MOTORU.............................................................. 76
NOSIČ ZAVAZADEL/LYŽÍ................................................. 77
PNEUMATICKÉ ODPRUŽENÍ........................................... 78
RADY PRO NAKLÁDÁNÍ................................................... 79
SVĚTLOMETY........................................................................ 81
SYSTÉM ABS .........................................................................82
SYSTÉM ESP ..........................................................................84
SYSTÉM EOBD .....................................................................87
PARKOVACÍ ASISTENT....................................................... 88
AUTORÁDIO ....................................................................... 89
PŘÍSLUŠENSTVÍ ZAKOUPENÁ UŽIVATELEM ..............90
ČERPÁNÍ PALIVA .................................................................. 91
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ......................... 92
P P
¤ ¤
Í Í
S S
T T
R R
O O
J J
O O
V V
Á Á

D D
E E
S S
K K
A A

A A

O O
V V
L L
A A
D D
A A
â â
E E
4
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-017 SCUDO LUM CZ_001-017 ScudoG9 IT 25/10/12 13.22 Pagina 4

PALUBNÍ DESKA
Přítomnost a umístění ovládačů přístrojů a hlásičů se může lišit podle příslušného provedení.
1.Boční výstupní otvory ventilace s nastavitelným směrem - 2.Pevné boční výstupní otvory ventilace - 3.Levá páka: ovládání vnějších
světel - 4.Sdružený přístroj -5.Pravá páka: ovládání stíračů čelního a zadního okna, trip computer - 6.Ovládací prvky na palubní des-
ce - 7.Středové výstupní otvory s nastavitelným směrem vzduchu - 8.Čelní airbag spolujezdce (pokud je ve výbavě) - 9.Schránka -
10.Autorádio (pokud je ve výbavě) - 11.Ovládací prvky topení/ventilace/klimatizace - 12.Ovládací páka autorádia (pokud je ve výba-
vě) - 13.Čelní airbag řidiče - 14. Odjišťovací páka volantu
F0P0600mObr. 1
5
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-017 SCUDO LUM CZ_001-017 ScudoG9 IT 25/10/12 13.22 Pagina 5

SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček má 4 polohy obr. 8:
❒S: motor vypnutý, klíč lze vytáhnout,
zamknuté řízení.
❒A: některá elektrická zařízení mohou
pracovat.
❒M: Poloha pro spuštění motoru. Mohou
fungovat všechna elektrická zařízení.
❒D: startování motoru (nearetovaná po-
loha).ZÁMEK ŘÍZENÍ
Zapnutí
Se spínací skříňkou v poloze Svytáhněte
klíček ze zapalování a otočením volantu zá-
mek zamkněte.
Vypnutí
Při otáčení klíčku na Mlehce pohněte vo-
lantem.
Po neoprávněné manipulaci
se spínací skříňkou zapalo-
vání (např. při pokusu od odcizení),
ji před cestou nechejte zkontrolovat u
autorizovaného servisu Fiat .
POZOR!
Při opouštění vozidla vytáh-
něte vždy klíč, aby nikdo ne-
mohl neoprávněně vozidlo ovládat .
Nezapomeňte přitom zatáhnout par-
kovací brzdu. Pokud vozidlo stojí do
kopce, zařaďte první rychlostní stu-
peň, pokud stojí z kopce, zařaďte zpá-
tečku. Ve vozidle bez dozoru dospělé-
ho nikdy nenechávejte děti.
POZOR!
obr. 8F0P0010m
Nikdy nevytahujte klíček,
pokud vozidlo jede. Volant by
se automaticky zablokoval při prvním
natočení. To samozřejmě platí i při ta-
žení vozidla.
POZOR!
Je přísně zakázáno v rámci
poprodejního dovybavování
vozidla upravovat řízení nebo volan-
tový hřídel (např. při montáž imobili-
zéru) způsobem, jímž by se mohly sní-
žit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné pro-
blémy z hlediska bezpečnosti a ne-
shodu s homologací vozidla.
POZOR!
12
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-017 SCUDO LUM CZ_001-017 ScudoG9 IT 25/10/12 13.22 Pagina 12

18
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
Nastavení v podélném směru
obr. 17
Zatáhněte za páku Aa zatlačte sedadlo
dopředu nebo dozadu: Při řízení musejí být
paže mírně pokrčené v lokti a ruce polo-
žené na volantu. Po uvolnění páky zkon-
trolujte, zda je sedadlo správně zajištěno
ve vodicích kolejnicích tím, že se je poku-
síte posunout dopředu a dozadu.
Povolte páku a zkontrolujte
pohybem dopředu a dozadu,
zda sedadlo dobře sedí ve vodidlech.
Pokud by nebylo sedadlo řádně zajiš-
těno, mohlo by nenadálé posunutí se-
dadla mohlo vést ke ztrátě kontroly
nad vozidlem.
POZOR!
V zájmu maximální bezpeč-
nosti mějte sedadlo ve vzpří-
mené poloze, opírejte se o něho zá-
dy a mějte na paměti, že pás musí
dobře přiléhat k hrudi a k bokům.
POZOR!
Nedemontujte sedadla a
ani na nich neprovádějte
údržbu a/nebo opravy: nesprávně
provedené činnosti mohou narušit
funkčnost bezpečnostních zaříze-
ní; vždy se obraťte na autorizova-
ný servis Fiat .
POZOR!
obr. 17F0P0015m
Nastavení výšky sedadla řidiče
obr. 17-18
Podle verze a konfigurace vozidlo dispo-
nuje:
❒pasivní nastavení: zatáhněte páku B
nahoru a potom se zvedněte ze sedad-
la, aby se zvýšilo.
❒aktivní nastavení: působte na páku D
nahoru nebo dolů, až se dosáhne poža-
dované polohy.
Nastavení sklonu opěradla obr. 17
Působte na páku C a nastavte opěradlo.
obr. 18F0P0322m
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 18

24
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
VOLANT
Volant je výškové a podélně nastavitelný.
Postup při nastavení:
❒uvolněte páku A-obr. 35zatlačením
dopředu (poloha 2);
❒nastavte volant;
❒zajistěte páku Azatažením k volantu
(poloha 1).obr. 35F0P0028m
Volant se smí nastavovat
pouze se stojícím vozidlem a
vypnutým motorem.
POZOR!
Je přísně zakázáno v rámci
poprodejního dovybavování
vozidla (např. při montáž imobilizéru)
upravovat řízení nebo volantový hří-
del způsobem, jímž by se mohly sní-
žit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné pro-
blémy z hlediska bezpečnosti a ne-
shodu s homologací vozidla.
POZOR!
obr. 33F0P0026m
obr. 34F0P0027m
Pro co nejlepší využití ochrany opěrkou
hlavy nastavte opěradlo tak, aby cestující
seděl se vzpřímeně s hlavou co nejblíže k
opěrce.
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 24

47
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
VNĚJŠÍ SVĚTLA
Levá páka obr. 53ovládá vnější světla.
Rozsvícením venkovních světel se osvětlí
přístrojová deska a ovládače.
ZHASNUTÁ SVĚTLA obr. 53
Otočte prstenec Ado polohy 0.
OBRYSOVÁ SVĚTLA obr. 53
Rozsvítí se otočením prstence Az polo-
hy 0 do polohy
6.
POTKÁVACÍ SVĚTLA obr. 53
Rozsvítí se otočením prstence Az polo-
hy
6do polohy 2/1.
Na přístrojové desce se rozsvítí kontrol-
ka
2.
DÁLKOVÁ SVĚTLA obr. 54
Rozsvítí se při prstenci Av poloze
2/1a přitažením k volantu.
Na přístrojové desce se rozsvítí kontrol-
ka
1.
Pro vypnutí světel znovu zatáhněte páko-
vý ovládač k volantu.SVĚTELNÁ HOUKAČKA obr. 54
Zatáhněte páku k volantu (1. nearetova-
ná poloha) v libovolné poloze prstence. Na
přístrojové desce se rozsvítí kontrolka 1.
obr. 53F0P0046m
obr. 54F0P0047m
obr. 55F0P0048m
PŘEDNĺ SVĚTLA DO MLHY
(pokud jsou ve výbavě) A ZADNĺ
SVĚTLA DO MLHY obr. 55-56
Rozsvícení obr. 55:
❒otočte prstenec Bve směru vyznače-
ném šipkou:
❒první impuls, nearetovaná poloha, roz-
svícení předních světel do mlhy; ve
sdruženém přístroji se rozsvítí kontrol-
ka
5.
❒druhý impuls, nearetovaná poloha, roz-
svícení koncových světel do mlhy
4.
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 47

50
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
OSTŘIKOVÁNÍ SKEL
Pravá páka obr. 59ovládá stírače/ ostři-
kovače čelního okna a stírač/ostřikovač
zadního okna (pokud je ve výbavě).
STÍRAČE A
OSTŘIKOVAČE ČELNÍHO OKNA
Funkci lze zapnout pouze s klíčkem zapa-
lování na poloze M.
Prstenec pravé páky se může necházet ve
čtyřech různých polohách:
0 stírač v klidu;
Icyklované stírání;
1pomalé nepřetržité stírání;
2rychlé nepřetržité stírání.
SDočasný provoz (jedno setření): při
uvolnění se páka vrátí do polohy 0 a
automaticky vypne stírače čelního
okna.
Lehkým přitažením páky k volantu (nea-
retovaná poloha) se při libovolné poloze
prstence zapnou ostřikovače čelního ok-
na a (pokud jsou ve výbavě a jsou rozsví-
cená potkávací nebo dálková světla) i ost-
řikovače světlometů. Následně stírače čel-
ního okna třikrát setřou okno.Nepoužívejte stírač pro od-
stranění nánosu sněhu nebo le-
du ze skel. Je-li stírač vystaven
silnému namáhání, zasáhne
ochrana motoru, která jej zastaví byť jen
na několik sekund. Pokud se následně
neobnoví funkčnost (ani po opětovném
nastartování), obraťte se na autorizo-
vaný servis Fiat .
Za účelem usnadnění údržby, např. při my-
tí čelního okna nebo výměně stírátek, při
klíči ve spínací skříňce v poloze Snebo při
vytaženém klíči, vychylte do 60 sekund pá-
ku dolů (impuls); stírače čelního okna se
zastaví ve svislé poloze, a lze tedy odklo-
pit ramena kvůli výměně stírátek nebo čiš-
tění.
UPOZORNĚNÍ Z důvodu prevence po-
škození karosérie se nepokoušejte odklo-
pit ramena stíračů, která nejsou již uve-
deným způsobem nastavena do svislé po-
lohy.
obr. 59F0P0051m
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 50
