DĚTSKÉ POJISTKY
Při zapnutých dětských pojistkách nelze
zevnitř otvírat boční posuvné dveře.
Dětské pojistky se zapnou stisknutím tla-
čítka A-obr. 99, umístěného na středo-
vém panelu.
Zapnutím zařízení se rozsvítí kontrolka v
tlačítku A.
Dětská pojistka zůstane zapnuta i při elek-
trickém odemknutí dveří.
obr. 97F0P0085mobr. 98
B
F0P0352m
CENTRÁLNÍ
OTEVŘENÍ/ZAVŘENÍ
Zvenku
K zamykání/odemykání vozidla používej-
te dálkový ovladač.
Zevnitř obr. 97
První stisknutí tlačítkaA umožňu-
je centrální zamknutí dveří.
Druhé stisknutí umožňuje zamknutí.
Povel není aktivní, pokud bylo vozidlo za-
mknuto zvenku dálkovým ovladačem ne-
bo klíčem.
∫
Zajištění proti vetřelcům
Systém automaticky zamkne dveře při pře-
konání rychlosti cca 10 km/h.
Aktivace/deaktivace
Při klíči ve spínací skříňce v poloze Mstisk-
něte dlouze tlačítko A, čímž se funkce ak-
tivuje nebo deaktivuje.
Nákladový prostor
(pokud je ve výbavě) obr. 98
Stisknutí tlačítka Bumožňuje zamknutí/
odemknutí zadních dveří. Tato funkce je
aktivována v okamžiku zakoupení vozidla.
Na přání je možno deaktivovat tuto se-
lektivitu otvírání mezi kabinou a náklado-
vým prostorem. Vyhledejte autorizovaný
servis Fiat.
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 72

73
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
Dětskou pojistku používejte
vždy, jakmile ve vozidle ces-
tují děti.
POZOR!
Po zapnutí dětské pojistky
zkontrolujte zatažením za
vnitřní kliku dveří, zda je skutečně za-
pnuta.
POZOR!
POSUVNÝ KRYT
ZAVAZADLOVÉHO
PROSTORU
(pokud je ve výbavě)
Pokud chcete kryt zavazadlového prosto-
ru použít, uchopte poutko A-obr. 100,
kryt odviňte z navíječe Ba zavěste jej do
příslušných háčků.
Pokud chcete vyjmout navíječ: uvolněte
dva konce z uložení stisknutím tlačítka A-
obr. 101.
obr. 100F0P0091m
obr. 101F0P0092m
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 73

VÝMĚNA POJISTEK
ZÁKLADNÍ INFORMACE
Pojistka je ochranný prvek elektrického
rozvodu, který zasáhne (přeruší se) vý-
hradně při závadě nebo nevhodném zása-
hu do rozvodu.
Jakmile přestane fungovat nějaké zaříze-
ní, zkontrolujte příslušnou pojistku. Vodi-
cí prvek A- obr. 21nesmí být přeruše-
ný. Pokud je přerušený, je třeba vyměnit
spálenou pojistku za novou se stejnou
proudovou hodnotou (stejné barvy).
BNeporušená pojistka
CPojistka s přerušeným vodicím prv-
kem.
Při výměně pojistky použijte pinzetu A-
obr. 21/a , která je spolu s náhradními po-
jistkami umístěna pod snímatelným kry-
tem B.
obr. 21F0P0236m
Nikdy pojistku nenahrazuj-
te pojistkou s vyšším jmeno-
vitým proudem; NEBEZPEČÍ PO-
ŽÁRU.
POZOR!
Přepálenou pojistku nikdy ne-
nahrazujte kovovým drátkem
nebo podobným materiálem.
Dojde-li k přepálení hlavní
pojistky (MEGA-FUSE, MI-
DI-FUSE, MAXI-FUSE), svěřte vůz au-
torizovanému servisu Fiat . Před vý-
měnou pojistky vytáhněte klíč ze spí-
nací skříňky a vypněte a/nebo odpoj-
te všechny spotřebiče.
POZOR!
Pokud se přepálí některá
hlavní pojistka (systém air-
bagů, brzdová soustava), pohonného
systému (systém motoru, systém spoj-
ky) nebo systému řízení, obraťte se na
autorizovaný servis Fiat .
POZOR!
Pokud se pojistka znovu pře-
pálí, obraťte se na autorizo-
vaný servis Fiat .
POZOR!
obr. 21/aF0P0348m
148
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 148

obr. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Pojistková skříňka v palubní desce na straně spolujezdce
SPOTŘEBIČE POJISTKY AMPÉRY
Stírač zadního okna
Neobsazeno
Regulátor sklonu světlometů, diagnostická zásuvka,
řídicí jednotka ESP, ventilace, čerpadlo odlučovače pevných částic, snímač polohy volantu
Ovládání zpětného zrcátka a oken na straně spolujezdce
Napájení ovládání předních oken
Stropní svítilny, osvětlení schránky v palubní desce
Multifunkční displej, siréna alarmu, autorádio,
měnič CD, telefon, řídicí jednotka přívěsu,
pojistková skříňka nástavby
Zapalovač cigaret, zásuvka v nákladovém prostoru
Odpružení zadní nápravy, spínací skříňka,
sdružený přístroj
Diagnostická zásuvka, řídicí jednotka alarmu
Sada hands-free, řídicí jednotka systému airbagů
Řídicí jednotka motoru, řídicí jednotka přívěsu
Dešťový senzor, automatická klimatizace, sdružený
přístroj, ventilace zadní části interiéru (Combinato)
Centrální zamykání
Neobsazeno
Vyhřívání zadního okna a vnějších zpětných zrcátek
❒Pojistky se zpřístupní odklopením
schránky a vytažením.
149
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 149

obr. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30
Pojistková skříňka v motorovém prostoru
SPOTŘEBIČE POJISTKY AMPÉRY
Řídicí jednotka motoru, systém dodávky paliva
a vzduchu, ventilátor chladiče
Klakson
Čerpadlo ostřikovačů čelního a zadního okna
Čerpadlo ostřikovačů světlometů
Systém dodávky paliva
Sekundární spínač pedálu brzdy, posilovač řízení
Spínací skříňka
Primární spínač pedálu brzdy
Systém dodávky paliva a vzduchu
Přední ventilátor topení
Stírač čelního skla
Řídicí jednotka obslužných funkcí
Neobsazeno
❒Po otevření kapoty motoru posuňte dr-
žák, čímž se usnadní přístup.
❒Uvolněte a skříňku, čímž se zpřístupní
pojistky.
150
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 150

obr. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Pojistková skříňka v interiéru (na baterii)
SPOTŘEBIČE POJISTKY AMPÉRY
Vyhřívání sedadel
Napájecí zásuvka 12 V pro třetí řadu sedadel (Combinato)
Řídicí jednotka přívěsu a (pokud je ve výbavě)
pojistková skříňka nástavby
Neobsazeno
Zámky křídlových dveří
Zámky křídlových dveří
Stírač zadního okna
Ventilace zadní části interiéru
(Combinato)
Přiklápění zpětných zrcátek
❒Uvolněte víko prostoru baterie.
❒Odpojte červenou svorku baterie (+).
Po dokončení důkladně zavřete víko.
151
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 151

obr. 25
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40

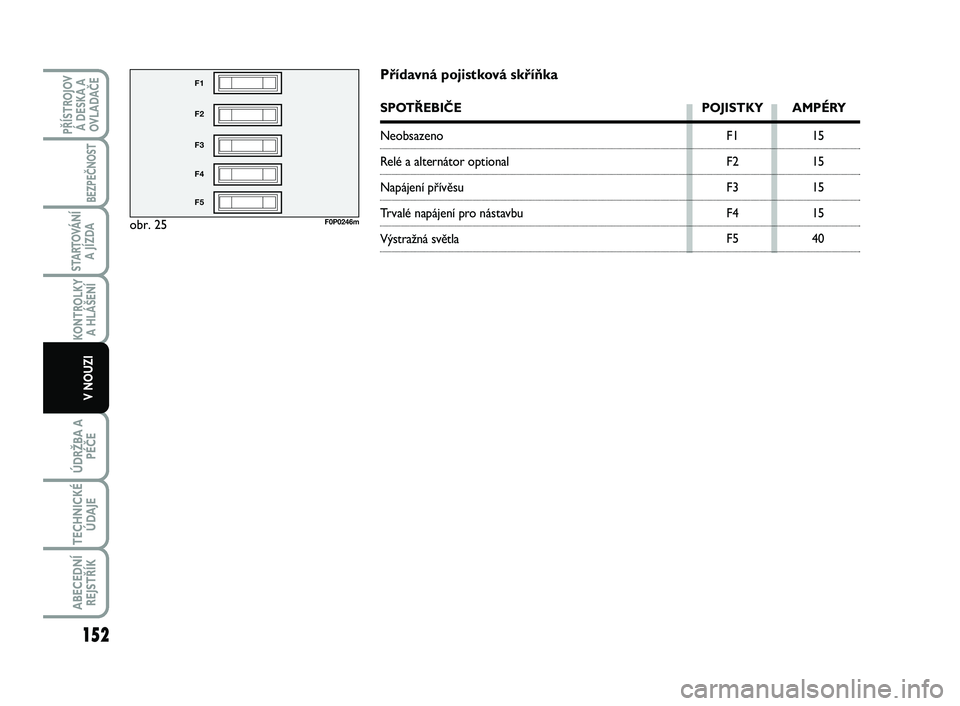

Přídavná pojistková skříňka
