Podle plánu
údržby Motorové oleje na syntetické bázi oleje třídy SAE 5W-40,
splňující požadavky normy FIAT 9.55535-N2
KAPALINY A MAZIVA
CHARAKTERISTIKY A DOPORUČENÉ VÝROBKY
Použití Kvalitativní charakteristiky kapalin a maziv Kapaliny a maziva Interval
pro řádné fungování vozidla originální výměna
Maziva pro
vznětové motory
Z důvodu zajištění správné funkce motorů Multijet s DPF používejte výhradně originální typ motorového oleje. V nouzi, když není
originální typ motorového oleje k dispozici, je možné doplnit maximálně 0,5 litru; potom se co nejdříve obraťte na autorizovaný
servis Fiat.
V případě neoriginálního typu motorového oleje SAE 5W-40 je přípustné použití výkonové třídy minimálně ACEA B4 pro vznětové
motory; v takovém případě nejsou zaručeny optimální výkonnostní parametry motoru.
Použitím produktů s nižšími charakteristikami než ACEA B4 by mohly na motoru vzniknout škody nekryté zárukou.
Pro provoz ve velmi tvrdých klimatických podmínkách Vám doporučujeme vyžádat si v autorizovaném servisu Fiat příslušný výro-
bek firmy PETRONAS LUBRICANTS.SELENIA WR
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 205

206
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
Použití
Mazivaa tuky pro
přenos výkonu
Brzdová kapalina
Ochranný
prostředek
pro chladiče
Kapalina pro
o
střikovače čelního
a zadního oknaKvalitativní charakteristiky kapalin a maziv
pro správné fungování vozidla
Syntetický olej třídy SAE 75W-85,
který splňuje požadavky API GL4 a MIL-L-2105 D LEV
Vazelína na bázi lithiového mýdla s obsahem síranu
molybdeničitého, onzistence NLGI 2
Hydraulická kapalina pro posilovač řízení.
Splňuje požadavky ATF DEXRON III
Syntetická kapalina pro hydraulické a elektrohydraulické systémy


Syntetická kapalina FMVSS n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01
Ochranný prostředek s nemrznoucím účinkem, červená
barva, pro systémy chlazení, na bázi etylénglykolu s
organickým vzorcem, použita technologie OAT
Podle specifikací CUNA NC 956-16, ASTM D 3306.
Směs alkoholů, vody a smáčedel CUNA NC 956-11Kapaliny a maziva
TUTELA
MATRYX
TUTELA
STAR 500
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35Aplikace
Mechanické převodovky
a diferenciály
Stejnoběžné klouby
Elektro hydraulický
posilovač řízení
Hydraulický posilovač řízení
Hydraulické brzdy
a hydraulická ovládání
spojky
Okruhy chlazení Použití v
koncentraci:
50 % do –35 °C
Používat neředěný nebo
zředěný do ostřikovacích
soustav
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 206

207
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
❒cyklus mimo město; simuluje se jízda
mimo město s častými akceleracemi při
všech rychlostních stupních a rychlos-
tech 0 - 120 km/h;
❒kombinovaný cyklus: při výpočtu spo-
třeby se uvažuje asi 37 % jízdy po měs-
tě a 63 % jízdy mimo město.
SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v ta-
bulkách se měřily podle předepsaných ho-
mologačních zkoušek dle příslušných ev-
ropských směrnic.
Spotřeba paliva se měří následujícími po-
stupy:
❒městský cyklus: po spuštění motoru za
studena je simulována jízda vozidla v
městském provozu;UPOZORNĚNÍ: Může se stát, že se v zá-
vislosti na typologii trasy, dopravní situaci,
atmosférických podmínkách, stylu řízení,
celkovém stavu vozidla, úrovni vybavení a
doplňků, používání klimatizace, namonto-
vaném nosiči na střeše a jiných faktorech,
které ovlivňují aerodynamické chování vo-
zu během jízdy, budou skutečné hodnoty
spotřeby paliva lišit od hodnot, jež byly sta-
noveny výše uvedenými postupy.
Spotřeby podle směrnice 1999/100/ES (litry x 100 km)
Motor 90 Multijet (Euro 4)
Vybavení Combinato Van
Počet míst5 / 6 8 / 9 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
Spotřeba
město8,4 8,4 8,4 8,4 8,4 8,4 8,6
Spotřeba
mimo město6,6 6,6 6,6 6,6 6,6 6,6 6,8
Spotřeba
kombinace7,2 7,3 7,3 7,3 7,2 7,2 7,5
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 207

208
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
Motor90 Multijet (Euro 5)
Vybavení Combinato Van
Počet míst5 / 6 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
Spotřeba město8 8 8 8 8,4
Spotřeba mimo město6,3 6,3 6,3 6,3 6,6
Spotřeba kombinace6,9 6,9 6,9 6,9 7,2
Motor 120 Multijet
Vybavení Combinato Van
Počet míst5 / 6 8 / 9 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
Spotřeba
město8,8 8,8 8,8 8,8 9,1 9,2 9,4
Spotřeba
mimo město6,5 6,5 6,5 6,5 6,3 6,4 6,6
Spotřeba
kombinace7,3 7,3 7,3 7,3 7,2 7,4 7,6
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 208

209
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

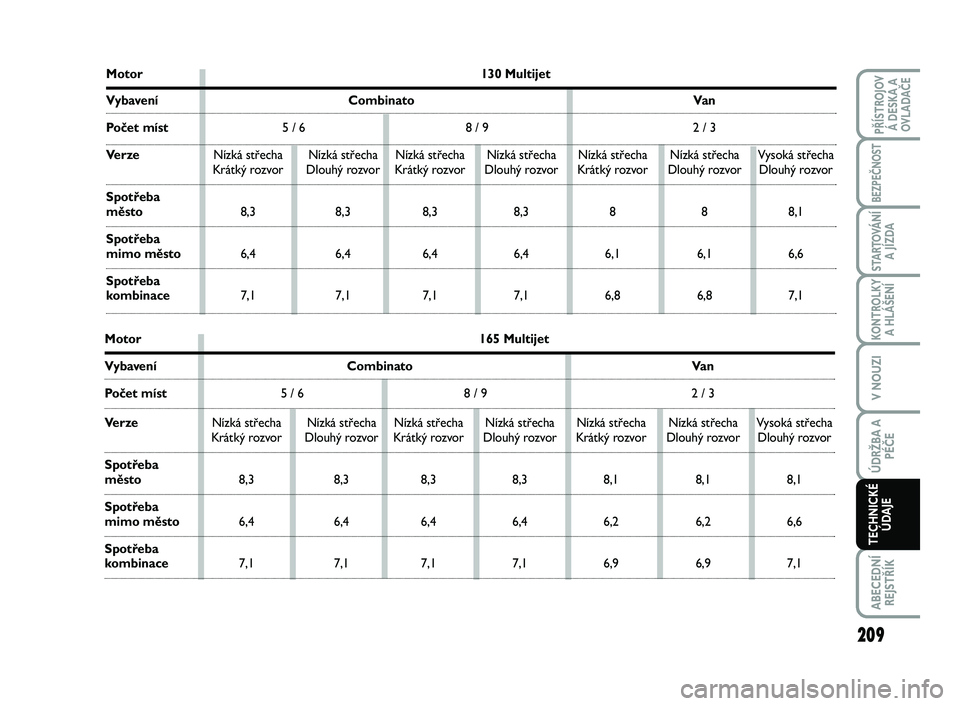

Motor 130 Multijet
Vybavení Combinato Van
Počet míst5 / 6 8 / 9 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
Spotřeba
město8,3 8,3 8,3 8,3 8 8 8,1
Spotřeba
mimo město6,4 6,4 6,4 6,4 6,1 6,1 6,6
Spotřeba
kombinace7,1 7,1 7,1 7,1 6,8 6,8 7,1
Motor 165 Multijet
Vybavení Combinato Van
Počet míst5 / 6 8 / 9 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
Spotřeba
město8,3 8,3 8,3 8,3 8,1 8,1 8,1
Spotřeba
mimo město6,4 6,4 6,4 6,4 6,2 6,2 6,6
Spotřeba
kombinace7,1 7,1 7,1 7,1 6,9 6,9 7,1
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 209

EMISE CO2
Hodnoty emisí CO2uvedené v následující tabulce se vztahují na průměrnou spotřebu v kombinovaném cyklu.
Vybavení Combinato Van
Počet míst5 / 6 8 / 9 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
90 Multijet
191 194 194 194 191 191 198
(Euro 4)
90 Multijet
182 182 – – 182 182 –
(Euro 5)
120 Multijet 194 194 194 194 194 196 200
130 Multijet 185 185 185 185 179 179 186
165 Multijet185 185 185 185 181 181 186
TECHNICKÉ
ÚDAJE
ÚDRŽBA A
PÉČE
V NOUZI
STARTOVÁNÍ
A JÍZDA
BEZPEČNOST
PŘÍSTROJOV
Á DESKA A
OVLADAČE
ABECEDNÍ
REJSTŘÍK
KONTROLKY
A HLÁŠENÍ
210
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 210

211
