Motor
165 Multijet
(*) Verze s DPF
Počet míst
8 / 9
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6 Kód motoru
RHHPo p i s
Combinato - Krátký rozvor
Combinato - Dlouhý rozvor
Combinato - Dlouhý rozvor - Zvýšená užitečná hmotnost
Van - Krátký rozvor - Nízká střecha - 10 q
Van - Krátký rozvor - Nízká střecha - 12 q
Van - Dlouhý rozvor - Nízká střecha - 12 q
Van - Dlouhý rozvor - Nízká střecha - 12 q
Podvozek s plošinou - Dlouhý rozvor - 12 q
Combinato - Krátký rozvor - Kat. N1
Combinato - Dlouhý rozvor - Kat. N1
Provedení karosérie
270KXG1B AB
270KXG1B ABL
270KXG1B ABL1
270ZXG1B ZA
270ZXG1B WA
270ZXG1B WAL
270ZXG1B WBL
270YXG1B WAL
270ZXG1B ZC
270ZXG1B ZCL
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 181

90 Multijet
(Euro 4)
9HU
Nafta
4 v řadě
75 x 88,3
1560
18,0:1
66
90
4000
180
1750
Motorová nafta
(Specifikace EN590)
120 Multijet
RHK
Nafta
4 v řadě
85 x 88
1997
17,5:1
88
120
4000
300
2000
Motorová nafta
(Specifikace EN590)
165 Multijet
RHH
Nafta
4 v řadě
85 x 88
1997
16±0,4:1
120
163
3750
340
2000
Motorová nafta
(Specifikace EN590)
130 Multijet
RH02
Nafta
4 v řadě
85 x 88
1997
17,5:1
94
128
4000
320
2000
Motorová nafta
(Specifikace EN590)
90 Multijet
(Euro 5)
9H07
Nafta
4 v řadě
75 x 88,3
1560
18,0:1
66
90
4000
180
1500
Motorová nafta
(Specifikace EN590)
MOTOR
ZÁKLADNÍ INFORMACE
Kó d t y p u
Pracovní cyklus
Počet a umístění válců
Průměr a zdvih pístů mm
Celkový objem cm3
Kompresní poměr
Max. výkon (EHK) kW
CV
při ot/min
Max. točivý moment (EHK) kW
CV
při ot/min
Palivo
ÚDRŽBA A
PÉČE
V NOUZI
STARTOVÁNÍ
A JÍZDA
BEZPEČNOST
PŘÍSTROJOV
Á DESKA A
OVLADAČE
ABECEDNÍ
REJSTŘÍK
KONTROLKY
A HLÁŠENÍ
182
TECHNICKÉ
ÚDAJE
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 182

183
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
DODÁVKA PALIVA
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Dodávka paliva Přímé vstřikování Multijet Common Rail
(*) Euro 4 - Euro 5
Úpravy nebo opravy palivové soustavy provedené nesprávně a bez přihlédnutí k technickým charakteristikám
soustavy mohou způsobit provozní závady a vyvolat nebezpečí požáru.
POZOR!
PŘENOS VÝKONU
90 Multijet (*) 120 Multijet - 130 Multijet165 Multijet
Rychlostní skříň
Spojka
Náhon
(*) Euro 4 - Euro 5Šest synchronizovaných rychlostních
stupňů pro jízdu vpřed a
jeden pro jízdu zpět
Samostavěcí s pedálem
bez prošlapu
Přední Pět synchronizovaných rychlostních
stupňů pro jízdu vpřed a
jeden pro jízdu zpět
Samostavěcí s pedálem
bez prošlapu
Přední
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 183

ZAVĚŠENÍ
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Přední
Zadní
(*) Euro 4 - Euro 5
BRZDY
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Provozní brzdy:
– přední
– zadní
Parkovací brzda
(*) Euro 4 - Euro 5
UPOZORNĚNÍ Voda, led a sůl na ošetření vozovky se mohou uložit na brzdových kotoučích a tím snížit brzdný účinek při prvním
zabrzdění.
ŘÍZENÍ
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Typ
Stopový průměr
otáčení m
(*) Euro 4 - Euro 5
(r) Verze s krátkým rozvorem (m) Verze s dlouhým rozvoremnezávislé zavěšení typu McPherson
náprava se zkrutnou příčkou, odpružení vinutými pružinami (u některých verzí pneumatické
odpružení)
hřebenové s elektrohydraulickým posilovačem (hydraulický posilovač u verze 90 Multijet)
12,18 (r) / 12,59 (m) ovládání pákou parkovací brzdy s účinkem na zadní brzdykotoučové nebo bubnové (u některých verzí) kotoučové (u některých verzí s vnitřní ventilací)
184
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 184

185
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

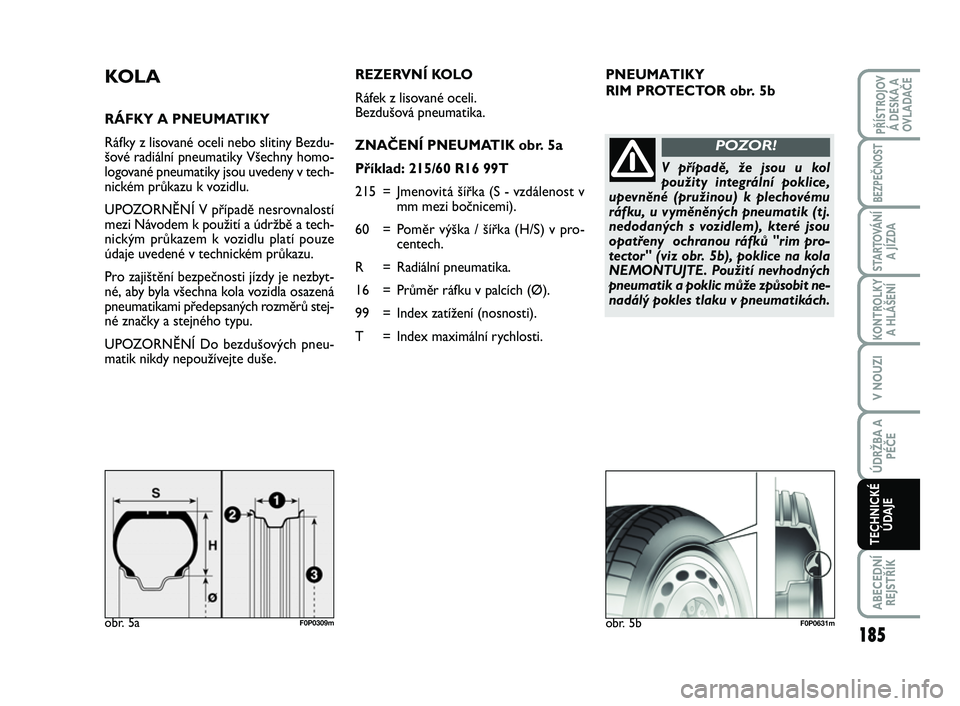

PNEUMATIKY
