2013 FIAT SCUDO Návod k použití a údržbě (in Czech)

obr. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Pojistková skříňka v palubní desce na straně spolujezdce
SPOTŘEBIČE POJISTKY AMPÉRY
Stírač zadního okna
Neobsazeno
Regulátor sklonu světlometů, diagnostická zásuvka,
řídicí jednotka ESP, ventilace, čerpadlo odlučovače pevných částic, snímač polohy volantu
Ovládání zpětného zrcátka a oken na straně spolujezdce
Napájení ovládání předních oken
Stropní svítilny, osvětlení schránky v palubní desce
Multifunkční displej, siréna alarmu, autorádio,
měnič CD, telefon, řídicí jednotka přívěsu,
pojistková skříňka nástavby
Zapalovač cigaret, zásuvka v nákladovém prostoru
Odpružení zadní nápravy, spínací skříňka,
sdružený přístroj
Diagnostická zásuvka, řídicí jednotka alarmu
Sada hands-free, řídicí jednotka systému airbagů
Řídicí jednotka motoru, řídicí jednotka přívěsu
Dešťový senzor, automatická klimatizace, sdružený
přístroj, ventilace zadní části interiéru (Combinato)
Centrální zamykání
Neobsazeno
Vyhřívání zadního okna a vnějších zpětných zrcátek
❒Pojistky se zpřístupní odklopením
schránky a vytažením.
149
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 149

obr. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30
Pojistková skříňka v motorovém prostoru
SPOTŘEBIČE POJISTKY AMPÉRY
Řídicí jednotka motoru, systém dodávky paliva
a vzduchu, ventilátor chladiče
Klakson
Čerpadlo ostřikovačů čelního a zadního okna
Čerpadlo ostřikovačů světlometů
Systém dodávky paliva
Sekundární spínač pedálu brzdy, posilovač řízení
Spínací skříňka
Primární spínač pedálu brzdy
Systém dodávky paliva a vzduchu
Přední ventilátor topení
Stírač čelního skla
Řídicí jednotka obslužných funkcí
Neobsazeno
❒Po otevření kapoty motoru posuňte dr-
žák, čímž se usnadní přístup.
❒Uvolněte a skříňku, čímž se zpřístupní
pojistky.
150
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 150

obr. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Pojistková skříňka v interiéru (na baterii)
SPOTŘEBIČE POJISTKY AMPÉRY
Vyhřívání sedadel
Napájecí zásuvka 12 V pro třetí řadu sedadel (Combinato)
Řídicí jednotka přívěsu a (pokud je ve výbavě)
pojistková skříňka nástavby
Neobsazeno
Zámky křídlových dveří
Zámky křídlových dveří
Stírač zadního okna
Ventilace zadní části interiéru
(Combinato)
Přiklápění zpětných zrcátek
❒Uvolněte víko prostoru baterie.
❒Odpojte červenou svorku baterie (+).
Po dokončení důkladně zavřete víko.
151
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 151

obr. 25
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40
Přídavná pojistková skříňka
SPOTŘEBIČE POJISTKY AMPÉRY
Neobsazeno
Relé a alternátor optional
Napájení přívěsu
Trvalé napájení pro nástavbu
Výstražná světla
152
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 152

DOBITÍ BATERIE
UPOZORNĚNÍ Postup při dobíjení bate-
rie je uveden pouze pro informaci. Dopo-
ručujeme si nechat baterii dobít u autori-
zovaného servisu Fiat.
Doporučuje se baterii dobíjet pomalu níz-
kou proudovou hodnotou po dobu asi 24
hodin. Rychlé nabíjení velkým proudem by
mohlo baterii poškodit.
Postup při dobití baterie:
❒Odpojte svorku minusového pólu ba-
terie;
❒k pólům baterie připojte kabely nabíje-
če. Dbejte na správnou polaritu;
❒zapněte nabíječ;
Elektrolyt obsažený v baterii
je jed a žíravina. Zabraňte
zasažení očí a pokožky. Baterii dobí-
jejte ve větraném prostředí v bezpeč-
né vzdálenosti od volného plamene
nebo případných zdrojů jisker. Ne-
bezpečí výbuchu nebo požáru.
POZOR!
❒po dobití baterie vypněte nejdříve na-
bíječ a až pak jej odpojte od baterie;
❒připojte svorku minusového pólu ba-
terie.
Nepokoušejte se nabít za-
mrznutou baterii: Nejdříve je
třeba baterii rozmrazit , jinak hrozí ne-
bezpečí výbuchu. Při zamrznutí bate-
rie je třeba ji nejdříve nechat zkon-
trolovat odborníkem, zda nejsou po-
škozené vnitřní prvky nebo prasklé tě-
leso - nebezpečí úniku jedovaté žíra-
viny.
POZOR!
ÚSPORNÝ REŽIM
Po vypnutí motoru lze při klíči ve spínací
skříňce v poloze Mpoužívat některé funk-
ce (ovládání oken, stírače, stropní svítil-
ny, autorádio, atd.) pouze po dobu maxi-
málně 30 minut, aby nedocházelo k vybí-
jení baterie.
Po uplynutí těchto 30 minut se aktivní
funkce přepnou do pohotovostního stavu,
bliká kontrolka baterie a na displeji se zo-
brazí hlášení.
K obnovení provozu těchto funkcí je nut-
né nastartovat motor a nechat jej chvíli bě-
žet.
Disponibilní doba potom bude dvojná-
sobkem doby chodu motoru.
Tato doba však bude vždy v rozmezí me-
zi 5 a 30 minutami.
Při vybité baterii nelze nastartovat motor.
153
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 153

obr. 26
A
F0P0243m
Během tažení vozu nestar-
tujte motor.
POZOR!
Před zašroubováním tažného
okna očistěte příslušný závi-
tový otvor. Před tažením vozu zkon-
trolujte, zda je oko zašroubované až
na doraz na závitovém čepu.
POZOR!
Před tažením vozu odemkně-
te řízení (viz část “Spínací
skříňka” v kapitole “Palubní deska a
ovládací prvky”). Při tažení vozidla
mějte na paměti, že posilovače brzd a
řízení nejsou aktivní. Proto je nutné při
práci s brzdovým pedálem a volantem
vyvinout daleko větší úsilí. Nepouží-
vejte k tažení pružná lana, vyvarujte se
trhavých pohybů. Během tažení kon-
trolujte, zda se tažnými prvky nepo-
škodí části vozidla, jichž se dotýkají. Při
tažení vozidla je nutno dodržovat
všechna ustanovení pravidel silničního
provozu ohledně tažných zařízení a
chování v silničním provozu.
POZOR!
obr. 27F0P0608m
TAŽENÍ VOZIDLA
Vozidlo je vybaveno tažným okem, které
je umístěno v motorovém prostoru, jak je
znázorněno na obr. 26.
INSTALACE TAŽNÉHO OKA
Postupujte takto:
❒otevřete kapotu motoru a uvolněte
tažné oko A-obr. 26z držáku;
❒pomocí šroubováku ze sady nářadí
vyjměte příslušnou krytku B-obr. 27;
❒zašroubujte tažné oko na závitový čep
až na doraz.
154
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 154

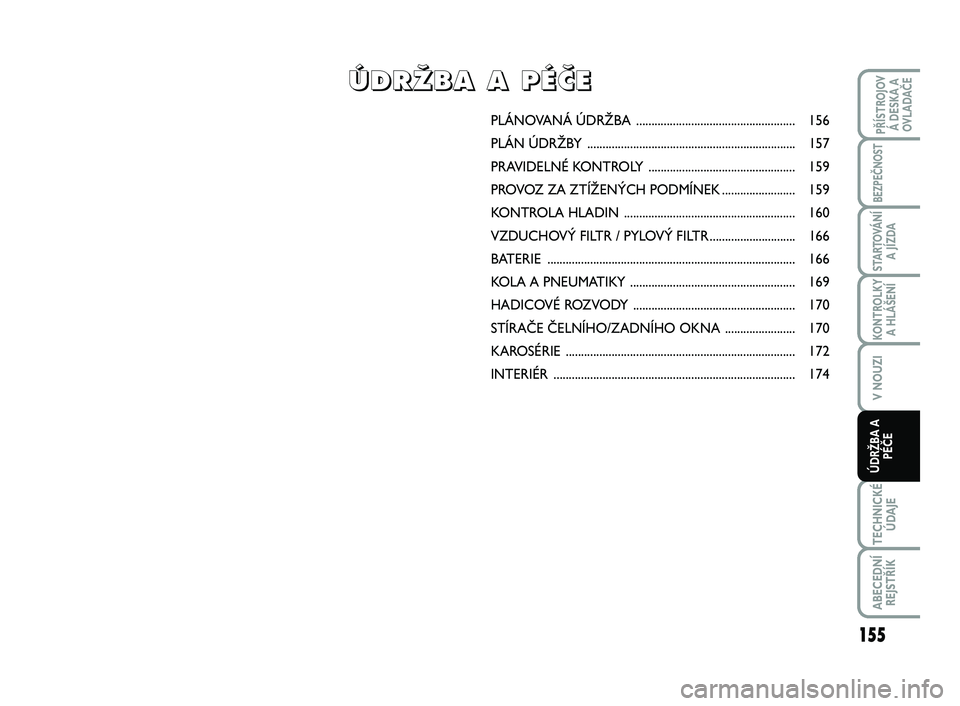

PLÁNOVANÁ ÚDRŽBA.................................................... 156
PLÁN ÚDRŽBY ....................................................................157
PRAVIDELNÉ KONTROLY ................................................ 159
PROVOZ ZA ZTÍŽENÝCH PODMÍNEK........................ 159
KONTROLA HLADIN ........................................................ 160
VZDUCHOVÝ FILTR / PYLOVÝ FILTR ............................166
BATERIE ................................................................................. 166
KOLA A PNEUMATIKY ...................................................... 169
HADICOVÉ ROZVODY ..................................................... 170
STÍRAČE ČELNÍHO/ZADNÍHO OKNA ....................... 170
KAROSÉRIE ........................................................................... 172
INTERIÉR ............................................................................... 174
Ú Ú
D D
R R
Î Î
B B
A A

A A

P P
É É
â â
E E
155
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
155-174 SCUDO LUM CZ 25/10/12 15.44 Pagina 155

UPOZORNĚNÍ Přesný rozpis pravidel-
ných prohlídek stanovil výrobce vozidla.
Jejich neprovedením může pozbýt platnost
záruka.
Plánovanou údržbu provádějí autorizova-
né servisy Fiat ve stanovených normoča-
sech.
Jestliže se během pravidelné plánované
prohlídky v servisu zjistí, že jsou kromě
plánovaných řádných úkonů nutné další vý-
měny nebo opravy, lze je provést pouze s
výslovným souhlasem zákazníka.UPOZORNĚNÍ Doporučujeme, abyste
vyhledali servis Fiat bez prodlení při kaž-
dé případné menší neobvyklosti při pro-
vozu vozidla a nečekali na další pravidel-
nou servisní prohlídku.
Pokud se vozidlo používá často pro taže-
ní přípojných vozidel, je třeba zkrátit in-
terval mezi plánovanými prohlídkami.PLÁNOVANÁ ÚDRŽBA
Správná údržba je základem pro uchování
vozidla v optimálním stavu po co nejdelší
dobu.
Pro toto vozidlo Fiat je připravena série
kontrol a činností údržby s intervalem
30000 km.
Plánovanou údržbou nelze nicméně pokrýt
všechny nároky vozidla. Proto je nutno tr-
vale věnovat vozidlu patřičnou pozornost
a to i před první servisní prohlídkou při
30.000 km a posléze i v období mezi dal-
šími plánovanými servisními prohlídkami.
Například je třeba systematicky kontrolo-
vat a případném doplnit náplně, dohustit
pneumatiky, atd.
