Page 65 of 223

61
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 66F0P0287m
COMANDI
LUCI DI EMERGENZA fig. 66
Si accendono premendo l’interruttore A,
qualunque sia la posizione della chiave di
avviamento.
Con dispositivo inserito, l’interruttore si
illumina a luce intermittente e contempo-
raneamente sul quadro si illuminano le spie
Îe ¥.
DISATTIVAZIONE SISTEMA ESP
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 67, ubicato su
plancia nel mobiletto centrale si disattiva
il sistema ESP.
L’avvenuta disattivazione è segnalata dal-
l’accensione fissa del led sul pulsante.
Il sistema si riattiva:
❒automaticamente, a partire da 50 km/h;
❒manualmente, premendo nuovamente
il pulsante.
L’intervento del sistema ESP è segnalato
dall’accensione intermittente del led sul
pulsante .
Per ulteriori informazioni, vedere il para-
grafo “Sistema ESP” in questo capitolo.
fig. 67F0P0064m
Per spegnere, premere nuovamente l’in-
terruttore.
L’uso delle luci di emergenza è regola-
mentato dal codice stradale del paese in
cui vi trovate. Osservatene le prescri-
zioni.
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 61
Page 66 of 223

62
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
LUNOTTO TERMICO
(per versioni/mercati, dove previsto)
Si inserisce premendo il pulsante fig. 68.
Con lunotto termico inserito, è presente
una temporizzazione che disinserisce au-
tomaticamente il dispositivo dopo circa 20
minuti.BLOCCAPORTE
Per effettuare il blocco simultaneo di tut-
te le porte, premere il pulsante fig. 69,
ubicato su plancia nel mobiletto centrale,
indipendentemente dalla posizione della
chiave di avviamento.
L’avvenuto inserimento della funzione è
dato dall’accensione del led sul pulsante.
Per sbloccare le porte premere nuova-
mente il pulsante.INSERIMENTO SISTEMA
SICUREZZA BAMBINI
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 70, ubicato su
plancia nel mobiletto centrale, indipen-
dentemente dalla posizione della chiave di
avviamento, si attiva il sistema di sicurez-
za bambini.
In questo modo, le porte laterali scorre-
voli non si possono aprire dall’interno ma
solo dall’esterno veicolo.
L’avvenuto inserimento della funzione è
dato dall’accensione del led sul pulsante.
Per disinserire il sistema premere nuova-
mente il pulsante.
fig. 68F0P0058mfig. 69F0P0059mfig. 70F0P0060m
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 62
Page 67 of 223

63
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISATTIVAZIONE ALLARME
VOLUMETRICO
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 73, ubicato su
plancia nel mobiletto centrale, si disattiva
la protezione volumetrica del sistema di
allarme.
Vieni mentenuta la sola protezione peri-
metrale.
L’avvenuta disattivazione è segnalata dal-
l’accensione del led sul pulsante.
Per ulteriori informazioni vedere il para-
grafo “Allarme” in questo capitolo.
fig. 72F0P0063m
DISATTIVAZIONE SENSORI
DI PARCHEGGIO
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 72, ubicato su
plancia nel mobiletto centrale, si disattiva
il funzionamento dei sensori di parcheg-
gio.
L’avvenuta disattivazione è segnalata dal-
l’accensione del led sul pulsante.
Premere nuovamente il pulsante per riat-
tivarli.
AVVERTENZALa condizione dei sen-
sori di parcheggio (attivi o disattivati) vie-
ne memorizzata dal sistema allo spegni-
mento del motore.
fig. 73F0P0062m
BLOCCAPORTE LATERALI
SCORREVOLI E POSTERIORI
(per versioni/mercati, dove previsto)
Per effettuare il blocco simultaneo delle
porte laterali scorrevoli e posteriori, pre-
mere il pulsante fig. 71, ubicato su plan-
cia nel mobiletto centrale, indipendente-
mente dalla posizione della chiave di av-
viamento.
L’avvenuto inserimento della funzione, è
segnalato dall’accensione del led sul pul-
sante.
Per sbloccare le porte, premere nuova-
mente il pulsante.
fig. 71F0P0061m
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 63
Page 68 of 223

64
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Se non si notano perdite di carburante e
la vettura è in grado di ripartire occorre
ripristinare il sistema, procedere come se-
gue:
❒ruotare la chiave in posizione S;
❒estrarre la chiave di avviamento; rein-
trodurre nuovamente la chiave nel
commutatore e procedere al normale
avviamento del motore.
INTERRUTTORE
BLOCCO CARBURANTE
È un interruttore di sicurezza, gestita dal-
la centralina elettronica degli air bag, che
interviene in occasione di urto (in qualsiasi
direzione) avente entità rilevante, inter-
rompendo l’alimentazione di carburante
causando di conseguenza lo spegnimento
del motore.
Il display multifunzione riconfigurabile, me-
diante messaggio dedicato, informa il gui-
datore dell’avvenuto intervento.
Dopo l’urto, se si avverte
odore di carburante o si no-
tano delle perdite dall’impianto di ali-
mentazione, non ripristinare il siste-
ma, per evitare rischi d’incendio.
ATTENZIONE
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:12 Pagina 64
Page 69 of 223

65
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 75F0P0066m
fig. 74F0P0065mfig. 76/aF0P0067m

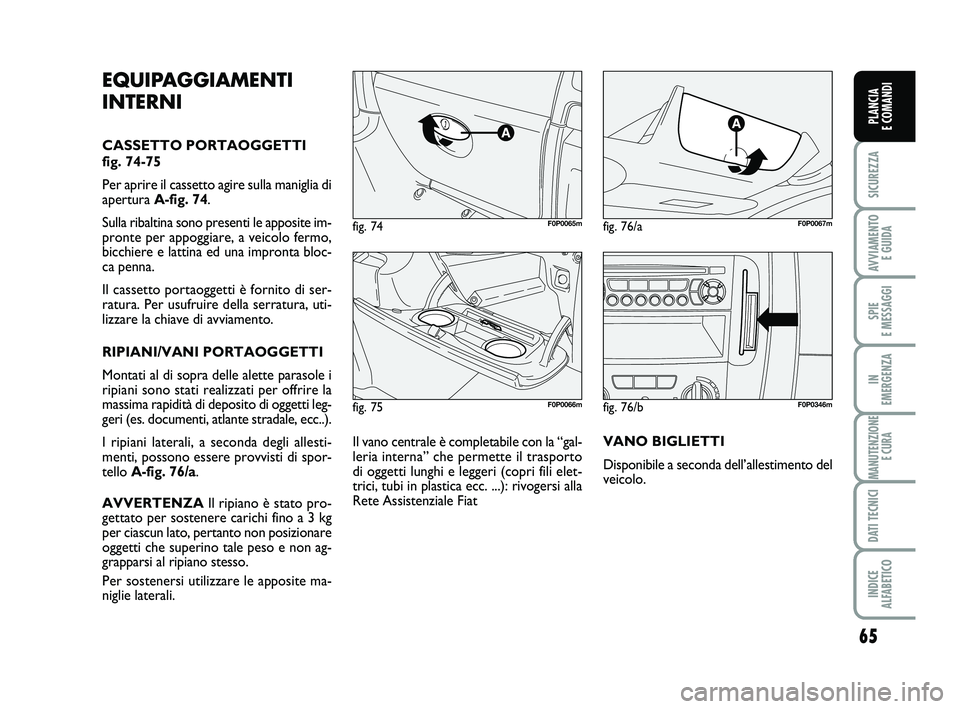

EQUIPAGGIAMENTI
INTERNI
CASSETTO PORTAOGGETTI
fig. 74-75
Per aprire il cassetto agire sulla maniglia di
apertura A-fig. 74.
Sulla ribaltina sono presenti le apposite im-
pronte per appoggiare, a veicolo fermo,
bicchiere e lattina ed una impronta bloc-
ca penna.
Il cassetto portaoggetti è fornito di ser-
ratura. Per usufruire della serratura, uti-
lizzare la chiave di avviamento.
RIPIANI/VANI PORTAOGGETTI
Montati al di sopra delle alette parasole i
ripiani sono stati realizzati per offrire la
massima rapidità di deposito di oggetti leg-
geri (es. documenti, atlante stradale, ecc..).
I ripiani laterali, a seconda degli allesti-
menti, possono essere provvisti di spor-
tello A-fig. 76/a.
AVVERTENZA Il ripiano è stato pro-
gettato per sostenere carichi fino a 3 kg
per ciascun lato, pertanto non posizionare
oggetti che superino tale peso e non ag-
grapparsi al ripiano stesso.
Per sostenersi utilizzare le apposite ma-
niglie laterali.
fig. 76/bF0P0346m
VANO BIGLIETTI
Disponibile a seconda dell’allestimento del
veicolo. Il vano centrale è completabile con la “gal-
leria interna” che permette il trasporto
di oggetti lunghi e leggeri (copri fili elet-
trici, tubi in plastica ecc. ...): rivogersi alla
Rete Assistenziale Fiat
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:12 Pagina 65
Page 70 of 223

66
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
VANI PORTE ANTERIORI
Ricavati nel rivestimento delle porte an-
teriori sono presenti due vani porta og-
getti/porta documenti fig. 79.
VANO PORTAOGGETTI SU
PLANCIA
Sulla plancia, di fronte al sedile lato pas-
seggero, è a disposizione un vano por-
taoggetti A-fig. 80.
PORTABEVANDE
Alle due estremità della plancia, sono rica-
vate due impronte portabevande A-
fig. 81a scomparsa. Per utilizzarle, preme-
re sulle ribaltine come indicato in figura.
fig. 77F0P0068m
fig. 78F0P0069m
fig. 80F0P0072mfig. 79F0P0070m
RIPIANO CON IMPRONTE
PORTALATTINE E FERMAFOGLI
(per versioni/mercati, dove previsto)
Tirando la linguetta A-fig. 77nel senso
indicato dalla freccia, dallo schienale del
sedile anteriore centrale, è possibile rica-
vare un ripiano A-fig. 78con impronte
portalattine Be un dispositivo fermafogli
C.
fig. 81F0P0073m
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:12 Pagina 66
Page 71 of 223

67
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
POSACENERE
Aprire lo sportellino A-fig. 85tirandolo
all’indietro. È costituito da un contenito-
re in plastica estraibile.
Per l’estrazione: premere sul gancio di fis-
saggio B-fig. 86ed accompagnarlo verso
il basso.
Per il riposizionamento: appoggiare la par-
te inferiore ed accompagnare il posace-
nere verso l’alto reinserendo il gancio di
fissaggio.
fig. 85F0P0077m
fig. 86F0P0078m
fig. 84F0P0076m
L’accendisigari raggiunge
elevate temperature. Ma-
neggiare con cautela ed evitare che
venga utilizzato dai bambini: perico-
lo d’incendio e/o ustioni.
ATTENZIONE
ACCENDISIGARI
Per inserire l’accendisigari, premere il pul-
sante B-fig. 84con chiave di avviamento
in posizione M.
Dopo circa 15 secondi il pulsante torna
automaticamente nella posizione iniziale e
l’accendisigari è pronto per essere utiliz-
zato.
AVVERTENZA Verificare sempre l’avve-
nuto disinserimento dell’accendisigari.
fig. 82F0P0074m
fig. 83F0P0075m
TASCHE SU SCHIENALE
(per versioni/mercati, dove previsto)
Sugli schienali dei sedili possono essere
presenti delle tasche fig. 82da utilizzare
per il deposito di oggetti leggeri (ad esem-
pio: documenti, cartina stradale, ecc.).
PORTABICCHIERI
(per versioni/mercati, dove previsto)
Ribaltando lo schienale del sedile centra-
le in seconda fila è possibile accedere a due
impronte portabicchieri fig. 83.
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:12 Pagina 67
Page 72 of 223

68
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

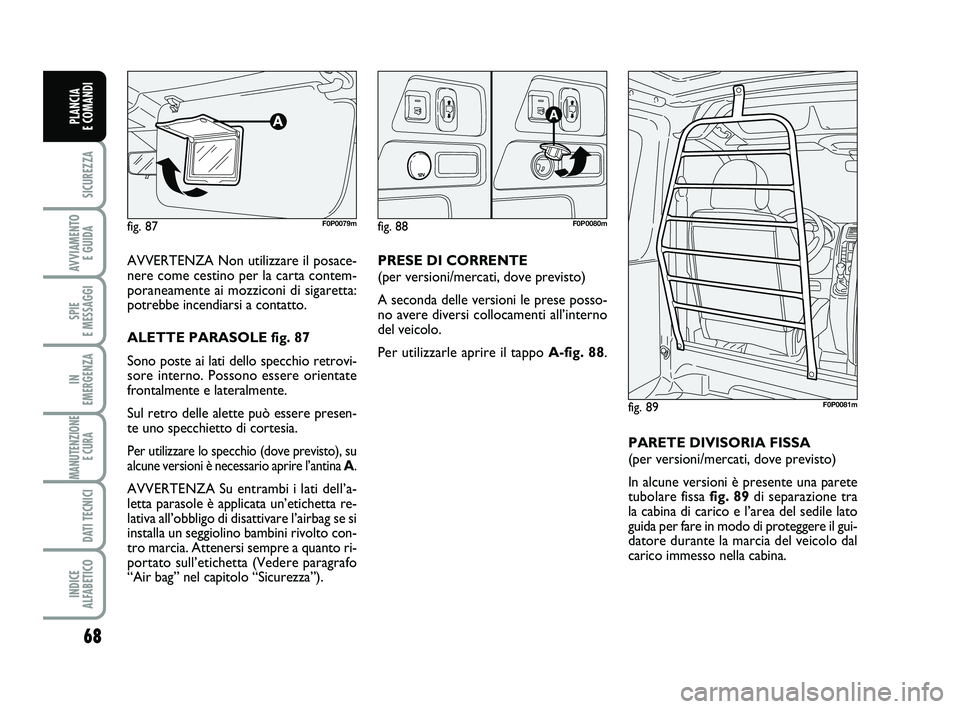

AVVERTENZA Non utilizzare il posace-
nere come cestino per la carta contem-
poraneamente ai mozziconi di sigaretta:
potrebbe incendiarsi a contatto.
ALETTE PARASOLE fig. 87
Sono poste ai lati dello specchio retrovi-
sore interno. Possono essere orientate
frontalmente e lateralmente.
Sul retro delle alette può essere presen-
te uno specchietto di cortesia.
Per utilizzare lo specchio (dove previsto), su
alcune versioni è necessario aprire l’antina A.
AVVERTENZA Su entrambi i lati dell’a-
letta parasole è applicata un’etichetta re-
lativa all’obbligo di disattivare l’airbag se si
installa un seggiolino bambini rivolto con-
tro marcia. Attenersi sempre a quanto ri-
portato sull’etichetta (Vedere paragrafo
“Air bag” nel capitolo “Sicurezza”).
fig. 87F0P0079mfig. 88F0P0080m
fig. 89F0P0081m
PRESE DI CORRENTE
(per versioni/mercati, dove previsto)
A seconda delle versioni le prese posso-
no avere diversi collocamenti all’interno
del veicolo.
Per utilizzarle aprire il tappo A-fig. 88.
PARETE DIVISORIA FISSA
(per versioni/mercati, dove previsto)
In alcune versioni è presente una parete
tubolare fissa fig. 89di separazione tra
la cabina di carico e l’area del sedile lato
guida per fare in modo di proteggere il gui-
datore durante la marcia del veicolo dal
carico immesso nella cabina.
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:12 Pagina 68
