Page 25 of 223

21
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Per ribaltare lo schienale tirare la leva A-
fig. 25.
Per smontare il sedile procedere come se-
gue:
– abbassare completamente gli appoggia-
testa;
fig. 25F0P0024m
Assicurarsi che le sedi di
ancoraggio sul pavimento
siano sempre pulite; la presenza di
corpi estranei potrebbe pregiudi-
care il corretto bloccaggio dei se-
dili.
ATTENZIONE
Prima di mettersi in viag-
gio, accertarsi che tutti i
sedili siano orientati nel senso di
marcia e siano perfettamente
bloccati ai propri ancoraggi. So-
lamente questa posizione per-
mette l’uso efficace delle cinture
di sicurezza.
ATTENZIONE
fig. 26F0P0025m
– ribaltare lo schienale come descritto in
precedenza;
– ribaltare il sedile sollevando la levaA-
fig. 26;
– sollevare il sedile per far uscire i perni
dai propri ancoraggi ed asportarlo avendo
cura di mantenere lo schienale ferma-
mente abbassato ed appiattito sul cuscino.
Per rimontare il sedile procedere come
segue:
– sollevare la panchetta ed agganciare i
perni ai propri ancoraggi sul pavimento as-
sicurandosi che siano inseriti nelle corrette
sedi;
– accompagnare la panchetta fino al bloc-
caggio automatico degli agganci posteriori.
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 21
Page 26 of 223
22
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISPOSIZIONI
INTERNE SEDILI
In funzione degli allestimenti è possibile va-
riare la disposizione interna dei sedili uti-
lizzando le sedi di predisposizione dispo-
ste sul pavimento.
Nelle illustrazioni seguenti sono rappre-
sentate alcune configurazioni in funzione
del tipo di allestimento richiesto.
fig. 27 - 4 postiF0P0123m
fig. 28 - 5 postiF0P0124m
fig. 29 - 6 postiF0P0125m
fig. 30 - 7 postiF0P0126m
fig. 31 - 8 postiF0P0127m
fig. 32 - 9 postiF0P0128m
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 22
Page 27 of 223

23
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
APPOGGIATESTA
Regolazione verso l’alto:
❒sollevare l’appoggiatesta fino ad avver-
tire il relativo scatto di bloccaggio.
Regolazione verso il basso:
❒premere i tasti A-fig. 33o A-fig. 34
ed abbassare l’appoggiatesta.
Gli appoggiatesta vanno re-
golati in modo che la testa,
e non il collo, appoggi su di essi. So-
lo in questo caso esercitano la loro
azione protettiva.
ATTENZIONE
AVVERTENZE In seguito ad una diversa
sistemazione dei sedili:
❒se si toglie l’appoggiatesta, riporlo e fis-
sarlo ad un supporto
❒verificare che le cinture di sicurezza ri-
mangano accessibili e facili da allaccia-
re per il passeggero
❒un passeggero non deve mai viaggiare
senza aver regolato correttamente il
poggiatesta del suo sedile o senza aver
regolato ed allacciato la cintura di si-
curezza.
ATTENZIONI fig. 32/a
Mentre si guida, è vietato trasportare un
passeggero:
❒in terza fila se lo schienale posto davanti
(seconda fila) è in posizione tavolinet-
to;
❒in terza fila se il sedile/divano posto da-
vanti (seconda fila) è in posizione a por-
tafoglio;
❒sul sedile centrale se quello laterale de-
stro è in posizione a portafoglio.
fig. 32/aF0P0323m
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 23
Page 28 of 223

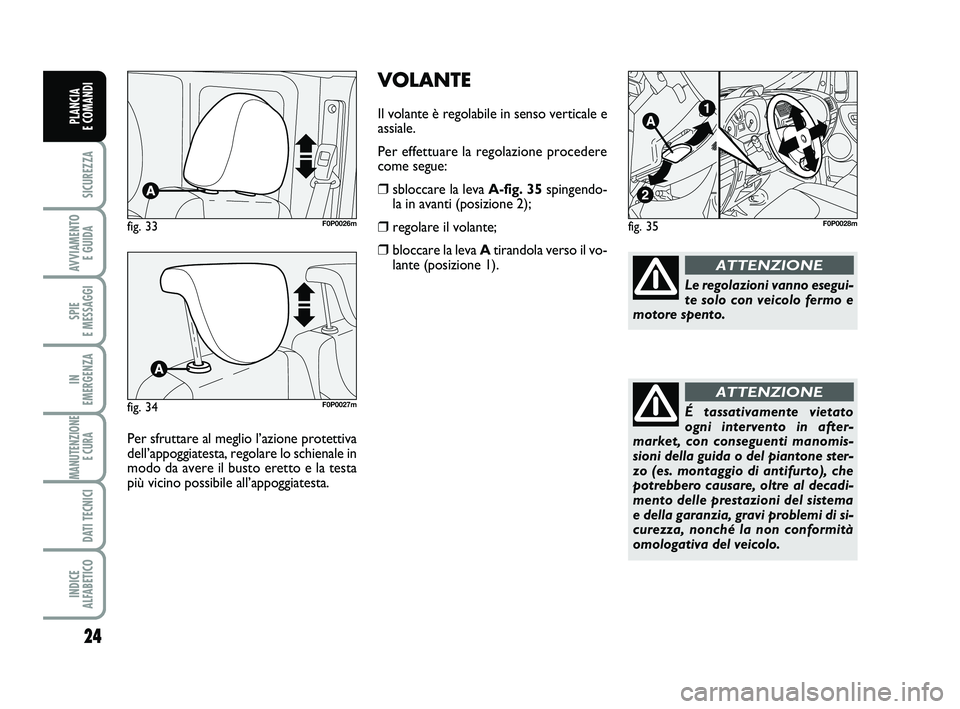

VOLANTE
Il volante è regolabile in senso verticale e
assiale.
Per effettuare la regolazione procedere
come segue:
❒sbloccare la leva A-fig. 35spingendo-
la in avanti (posizione 2);
❒regolare il volante;
❒bloccare la leva Atirandola verso il vo-
lante (posizione 1).
fig. 35F0P0028m
Le regolazioni vanno esegui-
te solo con veicolo fermo e
motore spento.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa del veicolo.
ATTENZIONE
24
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 33F0P0026m
fig. 34F0P0027m
Per sfruttare al meglio l’azione protettiva
dell’appoggiatesta, regolare lo schienale in
modo da avere il busto eretto e la testa
più vicino possibile all’appoggiatesta.
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 24
Page 29 of 223

25
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SPECCHI RETROVISORI
SPECCHIO INTERNO fig. 36
È provvisto di un dispositivo antinfortu-
nistico che lo fa sganciare in caso di con-
tatto violento con il passeggero.
È regolabile spostando la leva A-fig. 36:
❒posizione normale
❒posizione antiabbagliante.
fig. 36F0P0029m
fig. 37F0P0030m
SPECCHI ESTERNI
Regolazione manuale fig. 37
Agire sul pomello A.
fig. 38F0P0031m
Regolazione elettrica fig. 38
È possibile solo con chiave di avviamento
in posizione M.
Per effettuare la regolazione procedere
come segue:
❒mediante l’interruttore Aselezionare
lo specchio (sinistro o destro) su cui
eseguire la regolazione;
❒regolare lo specchio, agendo nei quat-
tro sensi sull’interruttore B.
Ripiegamento elettrico fig. 38
È possibile solo con chiave di avviamento
in posizione M.
Portare l’interruttore Ain posizione cen-
trale quindi spostare l’interruttore Bal-
l’indietro.
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 25
Page 30 of 223
26
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Ripiegamento
In caso di necessità (per esempio quando
l’ingombro dello specchio crea difficoltà in
un passaggio stretto) è possibile ripiega-
re gli specchi spostandoli dalla posizione
1-fig. 39alla posizione 2.
Durante la marcia gli specchi
devono sempre essere in po-
sizione 1-fig. 39.
La sezione bassa dello spec-
chio retrovisore esterno lato
guida, essendo curva, altera legger-
mente la percezione della distanza.
ATTENZIONESbrinamento/disappannamento
(per versioni/mercati,
dove previsto)
Gli specchi sono dotati di resistenze che
entrano in funzione quando si aziona il lu-
notto termico (premendo il pulsante
().
AVVERTENZA La funzione è temporiz-
zata e viene disattivata automaticamente
dopo alcuni minuti.
fig. 39F0P0032m
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 26
Page 31 of 223
27
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

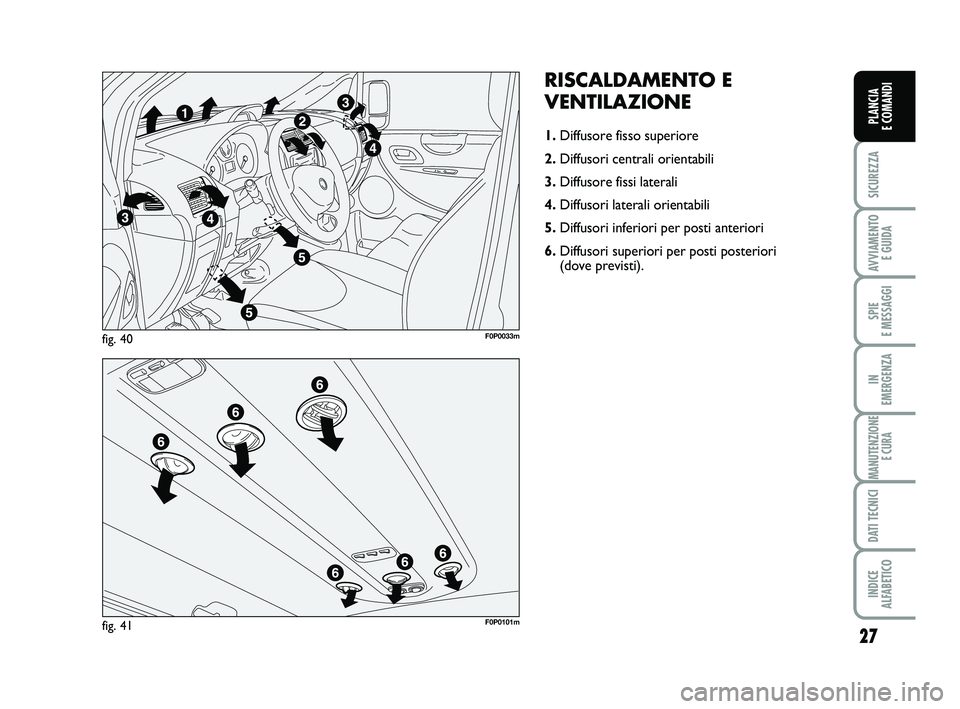

RISCALDAMENTO E
VENTILAZIONE
1.Diffusore fisso superiore
2.Diffusori centrali orientabili
3.Diffusore fissi laterali
4.Diffusori laterali orientabili
5. Diffusori inferiori per posti anteriori
6.Diffusori superiori per posti posteriori
(dove previsti).
fig. 40F0P0033m
fig. 41F0P0101m
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 27
Page 32 of 223

28
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Per utilizzare i diffusori Be C, agire sul re-
lativo dispositivo in modo da poterli orien-
tare nella posizione desiderata.
COMANDI fig. 44
Manopola A per la distribuzione
dell’aria
μper avere aria alle bocchette centrali
e laterali;
∑per inviare aria ai piedi ed avere alle
bocchette plancia una temperatura leg-
germente più bassa, in condizioni di
temperatura intermedia;
∂per riscaldamento con temperatura
esterna rigida: per avere la massima
portata di aria sui piedi;
∏per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
-per disappannare velocemente il pa-
rabrezza.
fig. 44F0P0036m
fig. 42F0P0034m
fig. 43F0P0035m
DIFFUSORI LATERALI E
CENTRALI fig. 42-43
I diffusori possono essere orientati nei
quattro sensi indicati dalle frecce.
ADiffusore fisso per vetri laterali.
BDiffusori laterali orientabili.
CDiffusori centrali orientabili.
I diffusori Anon sono orientabili.
018-080 SCUDO LUM IT sicurezza:018-080 ScudoG9 IT 9-10-2012 15:11 Pagina 28
