MOTORE
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Carburante
182
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
165 Multijet
RHH
Diesel
4 in linea
85 x 88
1997
16±0,4:1
120
163
3750
340
2000
Gasolio per
autotrazione
(Specifica
EN590)
90 Multijet
(Euro 4)
9HU
Diesel
4 in linea
75 x 88,3
1560
18,0:1
66
90
4000
180
1750
Gasolio per
autotrazione
(Specifica
EN590)
120 Multijet
RHK
Diesel
4 in linea
85 x 88
1997
17,5:1
88
120
4000
300
2000
Gasolio per
autotrazione
(Specifica
EN590)
130 Multijet
RH02
Diesel
4 in linea
85 x 88
1997
17,5:1
94
128
4000
320
2000
Gasolio per
autotrazione
(Specifica
EN590)
90 Multijet
(Euro 5)
9H07
Diesel
4 in linea
75 x 88,3
1560
18,0:1
66
90
4000
180
1500
Gasolio per
autotrazione
(Specifica
EN590)
175-210 SCUDO LUM I 17/10/12 14.25 Pagina 182

183
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

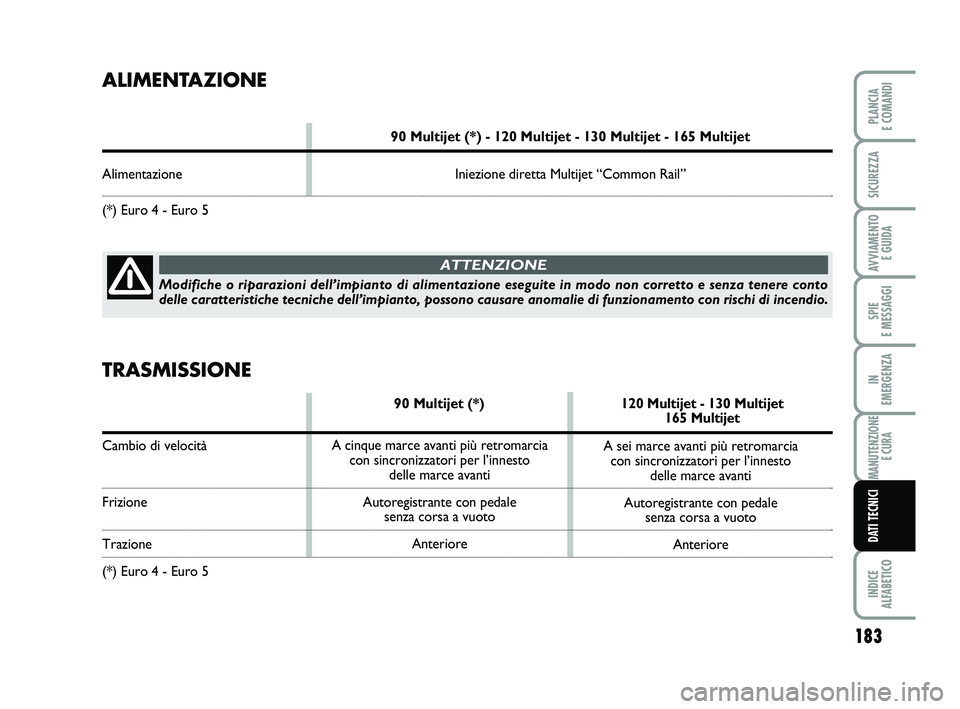

ALIMENTAZIONE
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Alimentazione Iniezione diretta Multijet “Common Rail”
(*) Euro 4 - Euro 5
Modifiche o riparazioni dell’impianto di alimentazione eseguite in modo non corretto e senza tenere conto
delle caratteristiche tecniche dell’impianto, possono causare anomalie di funzionamento con rischi di incendio.
ATTENZIONE
A cinque marce avanti più retromarcia
con sincronizzatori per l’innesto
delle marce avanti
Autoregistrante con pedale
senza corsa a vuoto
AnterioreA sei marce avanti più retromarcia
con sincronizzatori per l’innesto
delle marce avanti
Autoregistrante con pedale
senza corsa a vuoto
Anteriore
TRASMISSIONE
90 Multijet (*) 120 Multijet - 130 Multijet 165 Multijet
Cambio di velocità
Frizione
Trazione
(*) Euro 4 - Euro 5
175-210 SCUDO LUM I 17/10/12 14.25 Pagina 183

STERZO
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Tipo
Diametro di sterzata
(tra marciapiedi) m
(*) Euro 4 - Euro 5 (r) Versione passo corto (m) Versione passo lungo a pignone e cremagliera elettroidraulica (idraulica sulla versione 90 Multijet)
12,18 (r) / 12,59 (m)
184
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

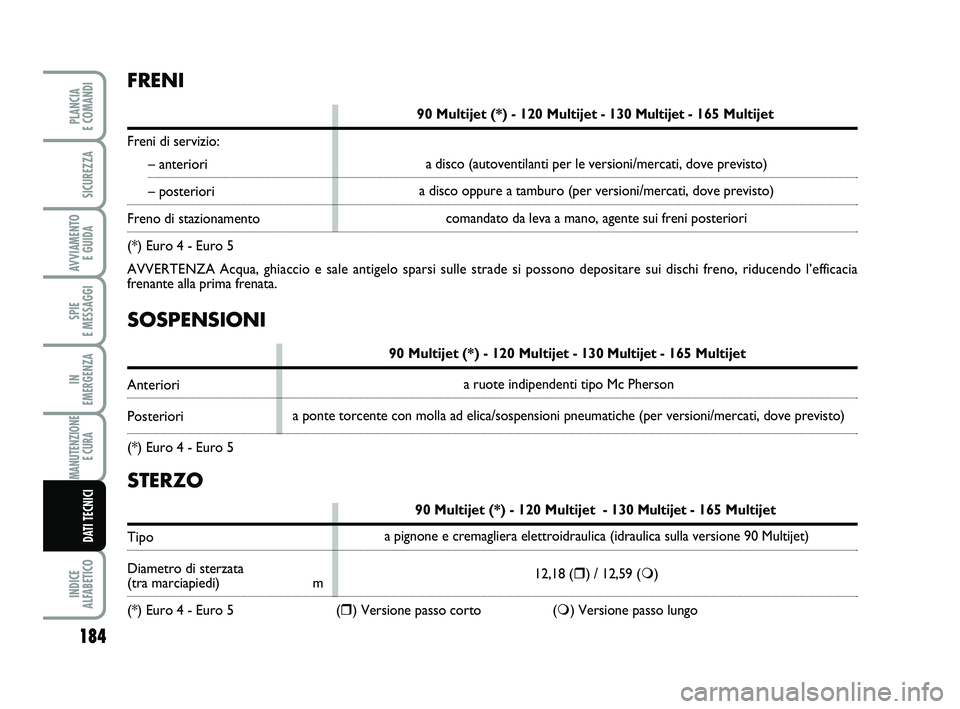

SOSPENSIONI
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Anteriori
Posteriori
(*) Euro 4 - Euro 5
FRENI
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Freni di servizio:
– anteriori
– posteriori
Freno di stazionamento
(*) Euro 4 - Euro 5
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
a ruote indipendenti tipo Mc Pherson
a ponte torcente con molla ad elica/sospensioni pneumatiche (per versioni/mercati, dove previsto)comandato da leva a mano, agente sui freni posteriori a disco oppure a tamburo (per versioni/mercati, dove previsto)a disco (autoventilanti per le versioni/mercati, dove previsto)
175-210 SCUDO LUM I 17/10/12 14.25 Pagina 184

185
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
PNEUMATICI RIM PROTECTOR

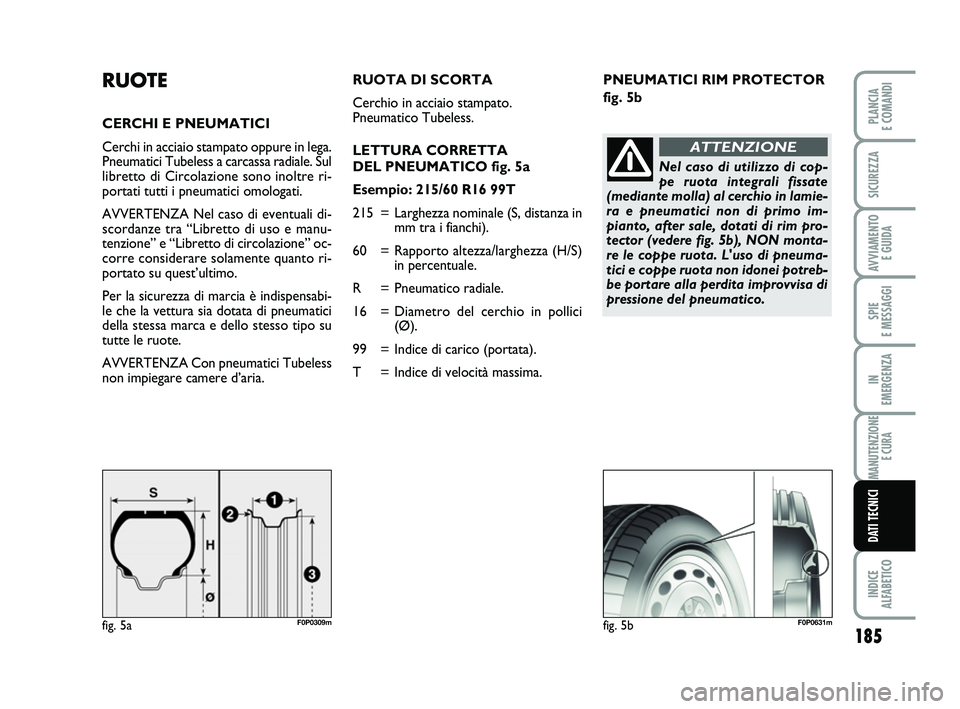

fig. 5bRUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega.
Pneumatici Tubeless a carcassa radiale. Sul
libretto di Circolazione sono inoltre ri-
portati tutti i pneumatici omologati.
AVVERTENZA Nel caso di eventuali di-
scordanze tra “Libretto di uso e manu-
tenzione” e “Libretto di circolazione” oc-
corre considerare solamente quanto ri-
portato su quest’ultimo.
Per la sicurezza di marcia è indispensabi-
le che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su
tutte le ruote.
AVVERTENZA Con pneumatici Tubeless
non impiegare camere d’aria.
fig. 5aF0P0309mfig. 5bF0P0631m
RUOTA DI SCORTA
Cerchio in acciaio stampato.
Pneumatico Tubeless.
LETTURA CORRETTA
DEL PNEUMATICO fig. 5a
Esempio: 215/60 R16 99T
215 = Larghezza nominale (S, distanza in
mm tra i fianchi).
60 = Rapporto altezza/larghezza (H/S)
in percentuale.
R = Pneumatico radiale.
16 = Diametro del cerchio in pollici
(Ø).
99 = Indice di carico (portata).
T = Indice di velocità massima.
Nel caso di utilizzo di cop-
pe ruota integrali fissate
(mediante molla) al cerchio in lamie-
ra e pneumatici non di primo im-
pianto, after sale, dotati di rim pro-
tector (vedere fig. 5b), NON monta-
re le coppe ruota. L'uso di pneuma-
tici e coppe ruota non idonei potreb-
be portare alla perdita improvvisa di
pressione del pneumatico.
ATTENZIONE
175-210 SCUDO LUM I 17/10/12 14.25 Pagina 185

186
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
LETTURA CORRETTA
DEL CERCHIO
Esempio: 7J x 16 ET39
7 = larghezza del cerchio in pollici 1.
J = profilo della balconata (risalto la-
terale dove appoggia il tallone del
pneumatico) 2.
16 = diametro di calettamento in pol-
lici (corrisponde a quello del
pneumatico che deve essere
montato) 3= Ø.
ET39 = campanatura ruota (distanza tra
il piano di appoggio disco/cerchio
e mezzeria cerchio ruota). Indice di carico (portata)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Indice di velocità massima
Q= fino a 160 km/h.
R= fino a 170 km/h.
S= fino a 180 km/h.
T= fino a 190 km/h.
U= fino a 200 km/h.
H= fino a 210 km/h.
V= fino a 240 km/h.
Indice di velocità massima
per pneumatici da neve
QM + S= fino a 160 km/h.
TM + S= fino a 190 km/h.
HM + S= fino a 210 km/h.
175-210 SCUDO LUM I 17/10/12 14.25 Pagina 186

187
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (
0,05 bar)
A
B
C
D
E
F
G
H
I
fig. 6
F0B0264b

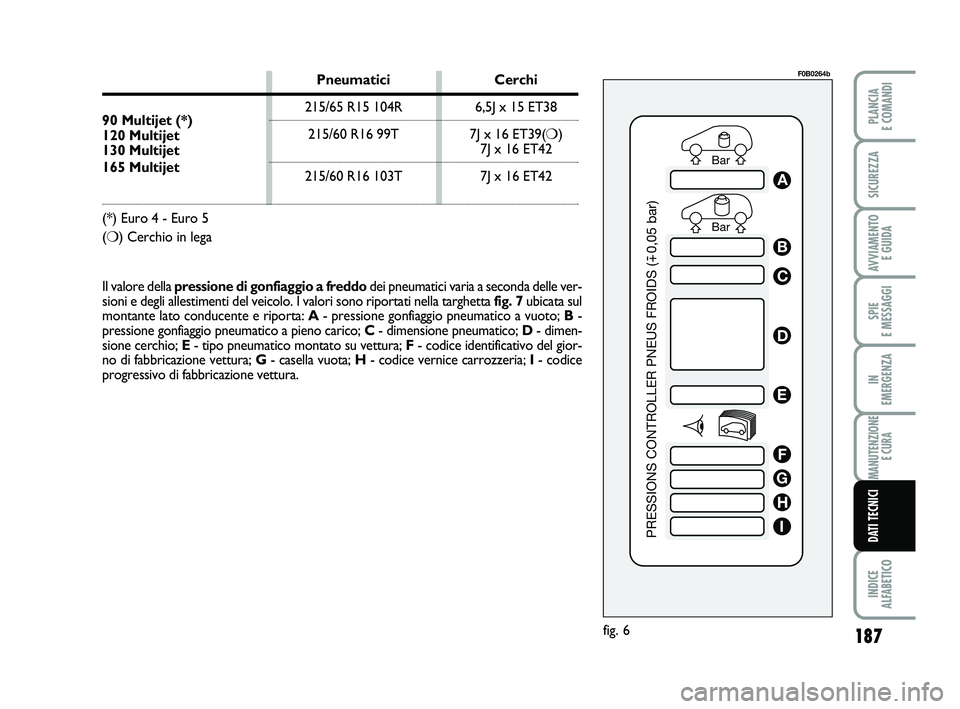

Il valore della pressione di gonfiaggio a freddodei pneumatici varia a seconda delle ver-
