Byta en säkring
ÅTGÄRDER
7
SÄKRINGAR PÅINSTRUMENTBRÄDAN PÅ DEN
HÖGRA SIDAN


- Fäll ned handskfacket och dra för att
komma åt säkringarna.

Säkringar


A (styrka)

Säkrad strömkrets


1


15
Bakrutetorkare


2


-
Används ej


3


5
Styrbox för krockkuddar


4


10
Rattvinkelgivare, diagnosuttag, ESP-sensor, manuell
ventilation, kopplingskontakt, strålkastarhöjd, pump för
partikelfilter


5


30
Elstyrda backspeglar, motor till passagerarens
fönsterhiss


6


30
Strömmatning till fönsterhissarna fram


7


5
Taklampor och belysning i handskfacket


8


20
Flerfunktionsdisplay, larmsiren rattlås, bilradio,
CD-växlare, radiotelefon, styrbox släpvagn
(eftermontering)


9


10
Tillbehörsuttag på 2:a raden


10


30
Justering av höjdläge bak, omkopplare under ratten,
instrumenttavla

11


15
Diagnosuttag, rattlåskontakt


12


15
Handsfreeutrustning, styrbox krockkudde, styrbox för
parkeringshjälp


13


5
Styrbox motor, styrbox släpvagn


14


15
Regnsensor, ventilation bak, automatisk luftkonditionering,
instrumenttavla


15


30
Låsning/upplåsning/speciallås för öppningsbara delar


16


-
Används ej


17


40
Bakruta med avfrostning, backspeglar med avfrostning

144


Byta en säkring

SÄKRINGAR I KUPEN



- Ta loss locket till batterifacket.

-
Ta bort den röda kabelskon på batteriet (+).


Stäng locket noga efter avslutat ingrepp.

Säkringar


A (styrka)

Säkrad strömkrets


1


30
Eluppvärmda säten


2


20
12 V uttag på 3:e raden


3


40/50
Styrbox släpvagn (eftermontering)


4


-
Används ej


36


15
Lås i svängdörrar


37


10
Lås i svängdörrar


38


20
Bakrutetorkare svängdörrar


39


10
Ventilation bak


40


5
Infällbara backspeglar

145


Byta en säkring
ÅTGÄRDE
R
7
SÄKRINGAR I MOTORRUMMET



- Öppna motorhuven och flytta på
spolarvätskehållaren för att lättare
komma åt.

- Ta loss och fäll ned enheten för att
komma åt säkringarna.

Säkringar


A (styrka)

Säkrad strömkrets


1


20
Styrbox för motorn, anordningar för bränslematning och
lufttillförsel, kylfläktar


2


15
Signalhorn


3


10
Pump för vindrute- och bakrutespolare


4


20
Pump för strålkastarspolare


5


15
Anordning för bränslematning


6


10
Servostyrning, andra kontakt bromspedal


7


10
Bromssystem (ABS/ESP)


8


20
Reglage för startmotor


9


10
Huvudkontakt bromspedal


10


30
Anordningar för bränslematning och lufttillförsel,
avgasreningssystem


11


40
Ventilation fram


12


30
Vindrutetorkare


13


40
Intelligent styrbox


14


30
Används ej

146


Byta ett torkarblad



Placera vindrutetorkaren i
specialläge


- Inom en minut efter frånslagning
av tändningen, för torkarspaken
nedåt, så att bladen placeras längs
vindrutestolparna (specialläget).
Byte av ett blad fram


- Lyft upp armen.

- Ta loss bladet och ta bort det.

- Montera det nya bladet.

- Fäll ned armen.
Byte av ett blad bak


- Lyft upp armen, ta loss bladet.

- Montera det nya bladet och fäll ned
armen.


BYTE AV TORKARBLAD

Slå på tändningen och manövrera spaken så
att vindrutetorkarens blad förs till viloläge.

147
Bogsera bilen
ÅTGÄRDER
7

Utan upplyftning (4 hjul på marken)

I detta fall skall en bogseringsstång
användas.


Framifrån



- lossa täckplåten genom att trycka på
dess nedre del,

- skruva in den borttagbara bogseröglan
till ändläget.


BOGSERA BILEN
Med upplyfta hjul (bara 2 hjul påmarken)

Bilen skall helst lyftas med professionella
lyftredskap.
Bakifrån



- lossa täckplåten med ett mynt eller den
flata delen av bogseröglan,

- skruva in den borttagbara bogseröglan
till ändläget.



Bilar med manuell växellåda(dieselmotor)

I bilar med manuell växellåda måste
växelspaken stå i neutralläge. Underlåtenhet
att följa denna regel kan leda till att vissa
komponenter i bromssystemet skadas och
att bromsservo saknas då motorn startas på
nytt.

148


Bogsera bilen
Allmänna föreskrifter

Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är högre
än det bogserade fordonets.
Föraren ska sitta bakom ratten i det
bogserade fordonet.
Vid bogsering är det förbjudet att köra på
motorväg eller motortrafikled.
Vid bogsering med bilen stående på fyra
hjul måste alltid en godkänd dragstång
användas. Linor och remmar är förbjudna.
Vid bogsering med avstängd motor har bilen
inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:


- om bilen har fått motorstopp på
motorväg eller motortrafikled,

- om det är omöjligt att ställa växellådan
i neutralläge, lossa rattlåset eller lossa
parkeringsbromsen,

- bogsering med bara två hjul på marken,

- om du inte har en godkänd
dragstång etc.

14
9
TEKNISKA DAT
A
8

150

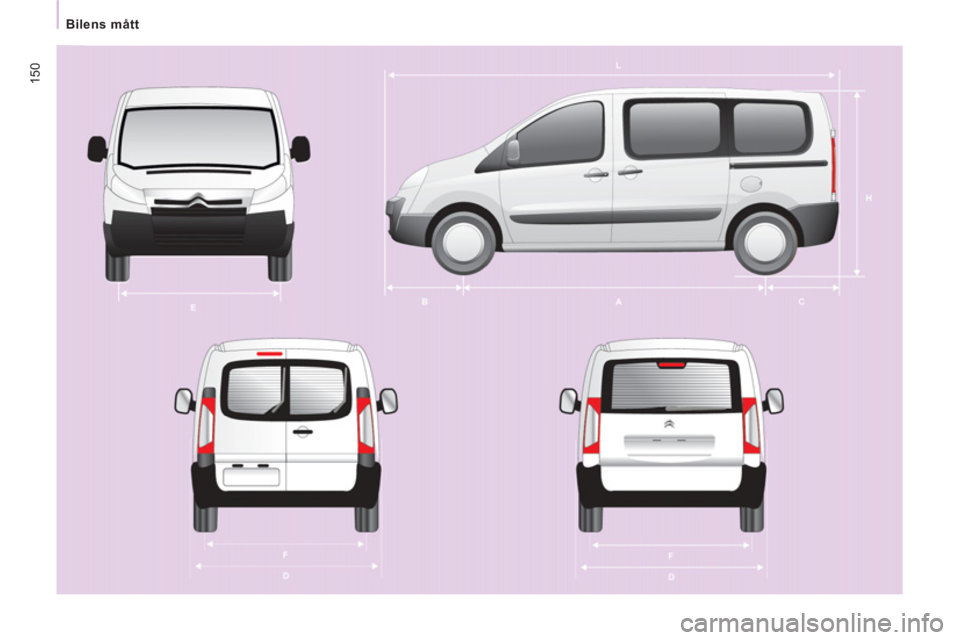

Bilens mått
