XI
207
PRAKTIČNE INFORMACIJE

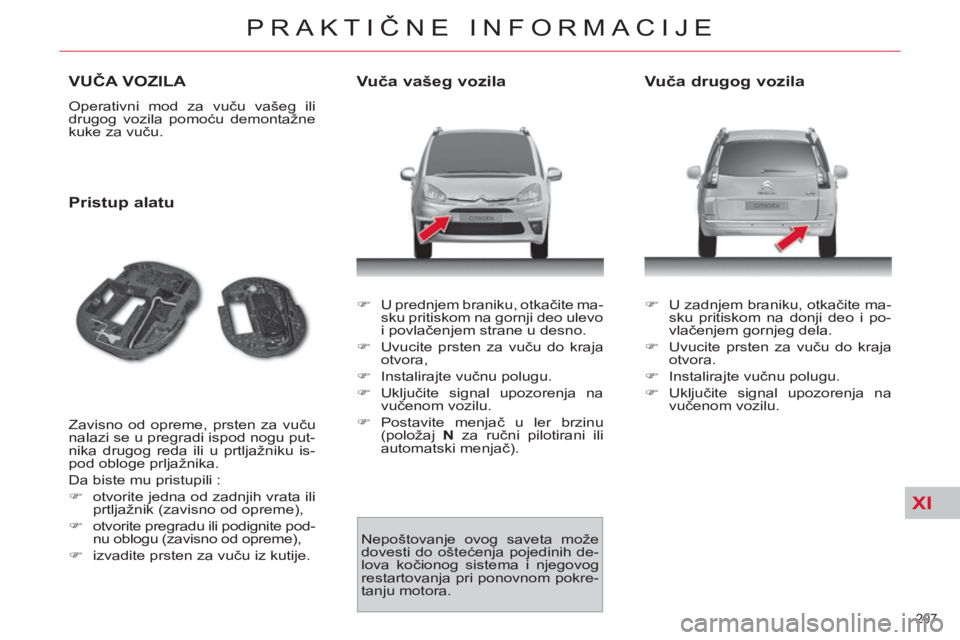

VUČA VOZILA

Operativni mod za vuču vašeg ili
drugog vozila pomoću demontažne
kuke za vuču.


Pristup alatu

Zavisno od opreme, prsten za vuču
nalazi se u pregradi ispod nogu put-
nika drugog reda ili u prtljažniku is-
pod obloge prljažnika.
Da biste mu pristupili :


)
otvorite jedna od zadnjih vrata ili
prtljažnik (zavisno od opreme),

)
otvorite pregradu ili podignite pod-
nu oblogu (zavisno od opreme),

)
izvadite prsten za vuču iz kutije.



Vuča vašeg vozila



)
U prednjem braniku, otkačite ma-
sku pritiskom na gornji deo ulevo
i povlačenjem strane u desno.

)
Uvucite prsten za vuču do kraja
otvora,

)
Instalirajte vučnu polugu.

)
Uključite signal upozorenja na
vučenom vozilu.

)
Postavite menjač u ler brzinu
(položaj N
za ručni pilotirani ili
automatski menjač).


Vuča drugog vozila



)
U zadnjem braniku, otkačite ma-
sku pritiskom na donji deo i po-
vlačenjem gornjeg dela.

)
Uvucite prsten za vuču do kraja
otvora.

)
Instalirajte vučnu polugu.

)
Uključite signal upozorenja na
vučenom vozilu.

Nepoštovanje ovog saveta može
dovesti do oštećenja pojedinih de-
lova kočionog sistema i njegovog
restartovanja pri ponovnom pokre-
tanju motora.

XI
208
PRAKTIČNE INFORMACIJE

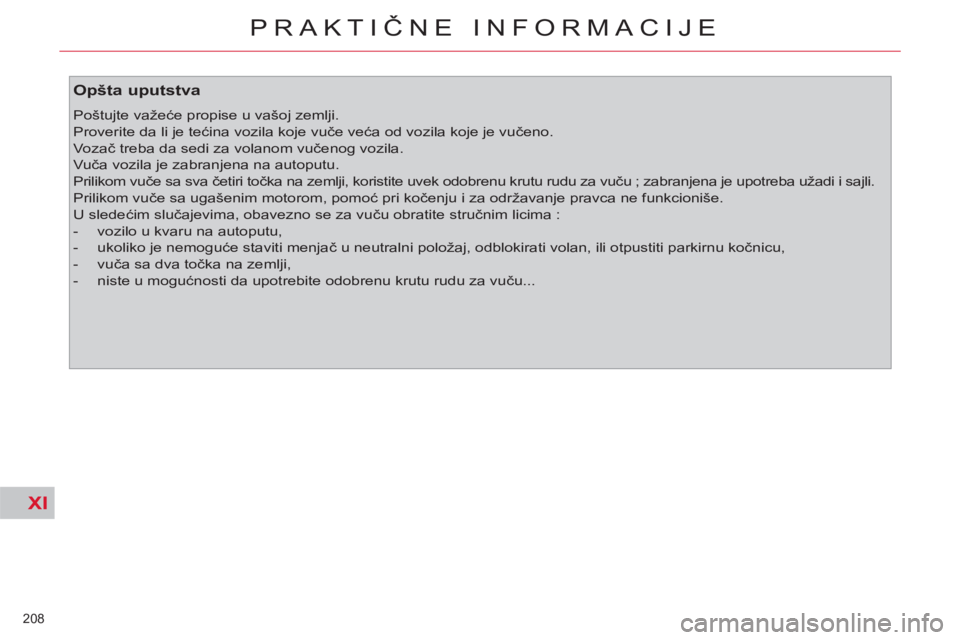

Opšta uputstva

Poštujte važeće propise u vašoj zemlji.
Proverite da li je tećina vozila koje vuče veća od vozila koje je vučeno.
Vozač treba da sedi za volanom vučenog vozila.
Vuča vozila je zabranjena na autoputu.
Prilikom vuče sa sva četiri točka na zemlji, koristite uvek odobrenu krutu rudu za vuču ; zabranjena je upotreba užadi i sajli.
Prilikom vuče sa ugašenim motorom, pomoć pri kočenju i za održavanje pravca ne funkcioniše.
U sledećim slučajevima, obavezno se za vuču obratite stručnim licima :


- vozilo u kvaru na autoputu,

- ukoliko je nemoguće staviti menjač u neutralni položaj, odblokirati volan, ili otpustiti parkirnu kočnicu,

- vuča sa dva točka na zemlji,

- niste u mogućnosti da upotrebite odobrenu krutu rudu za vuču...

XI
209
PRAKTIČNE INFORMACIJE

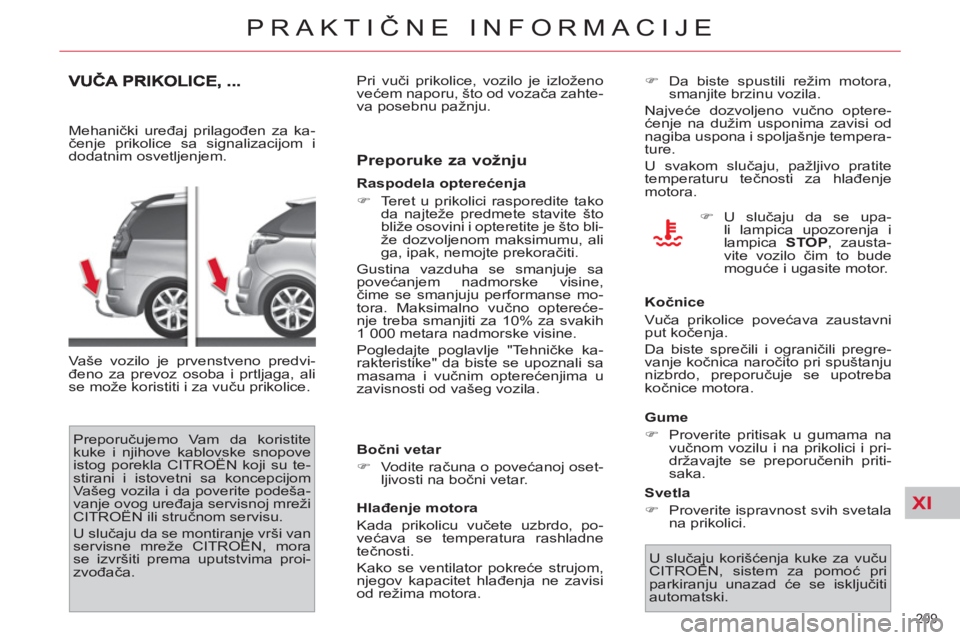

Mehanički uređaj prilagođen za ka-
čenje prikolice sa signalizacijom i
dodatnim osvetljenjem.
Vaše vozilo je prvenstveno predvi-
đeno za prevoz osoba i prtljaga, ali
se može koristiti i za vuču prikolice.
Preporučujemo Vam da koristite
kuke i njihove kablovske snopove
istog porekla CITROËN koji su te-
stirani i istovetni sa koncepcijom
Vašeg vozila i da poverite podeša-
vanje ovog uređaja servisnoj mreži
CITROËN ili stručnom servisu.
U slučaju da se montiranje vrši van
servisne mreže CITROËN, mora
se izvršiti prema uputstvima proi-
zvođača.


Preporuke za vožnju


Raspodela opterećenja


)
Teret u prikolici rasporedite tako
da najteže predmete stavite što
bliže osovini i opteretite je što bli-
že dozvoljenom maksimumu, ali
ga, ipak, nemojte prekoračiti.
Gustina vazduha se smanjuje sa
povećanjem nadmorske visine,
čime se smanjuju performanse mo-
tora. Maksimalno vučno optereće-
nje treba smanjiti za 10% za svakih
1 000 metara nadmorske visine.
Pogledajte poglavlje "Tehničke ka-
rakteristike" da biste se upoznali sa
masama i vučnim opterećenjima u
zavisnosti od vašeg vozila.

Bočni vetar


)
Vodite računa o povećanoj oset-
ljivosti na bočni vetar.


)
Da biste spustili režim motora,
smanjite brzinu vozila.
Najveće dozvoljeno vučno optere-
ćenje na dužim usponima zavisi od
nagiba uspona i spoljašnje tempera-
ture.
U svakom slučaju, pažljivo pratite
temperaturu tečnosti za hlađenje
motora.


)
U slučaju da se upa-
li lampica upozorenja i
lampica STOP
, zausta-
vite vozilo čim to bude
moguće i ugasite motor.


Kočnice
Vuča prikolice povećava zaustavni
put kočenja.

Da biste sprečili i ograničili pregre-
vanje kočnica naročito pri spuštanju
nizbrdo, preporučuje se upotreba
kočnice motora.

Gume


)
Proverite pritisak u gumama na
vučnom vozilu i na prikolici i pri-
državajte se preporučenih priti-
saka.


Svetla


)
Proverite ispravnost svih svetala
na prikolici.
U slučaju korišćenja kuke za vuču
CITROËN, sistem za pomoć pri
parkiranju unazad će se isključiti
automatski.
Pri vuči prikolice, vozilo je izloženo
većem naporu, što od vozača zahte-
va posebnu pažnju.

Hlađenje motora
Kada prikolicu vučete uzbrdo, po-
većava se temperatura rashladne
tečnosti.
Kako se ventilator pokreće strujom,
njegov kapacitet hlađenja ne zavisi
od režima motora.

XI
210
PRAKTIČNE INFORMACIJE

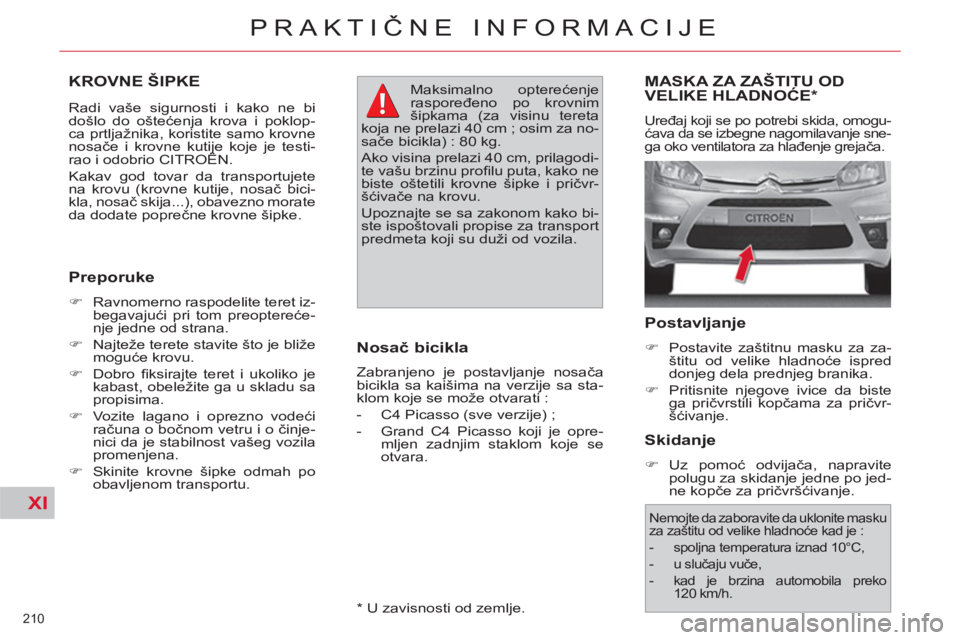

KROVNE ŠIPKE


Radi vaše sigurnosti i kako ne bi
došlo do oštećenja krova i poklop-
ca prtljažnika, koristite samo krovne
nosače i krovne kutije koje je testi-
rao i odobrio CITROËN.
Kakav god tovar da transportujete
na krovu (krovne kutije, nosač bici-
kla, nosač skija...), obavezno morate
da dodate poprečne krovne šipke.


Preporuke



)
Ravnomerno raspodelite teret iz-
begavajući pri tom preoptereće-
nje jedne od strana.

)
Najteže terete stavite što je bliže
moguće krovu.

)
Dobro fi ksirajte teret i ukoliko je
kabast, obeležite ga u skladu sa
propisima.

)
Vozite lagano i oprezno vodeći
računa o bočnom vetru i o činje-
nici da je stabilnost vašeg vozila
promenjena.

)
Skinite krovne šipke odmah po
obavljenom transportu.



Nosač bicikla

Zabranjeno je postavljanje nosača
bicikla sa kaišima na verzije sa sta-
klom koje se može otvarati :


- C4 Picasso (sve verzije) ;

- Grand C4 Picasso koji je opre-
mljen zadnjim staklom koje se
otvara.

Maksimalno opterećenje
raspoređeno po krovnim
šipkama (za visinu tereta
koja ne prelazi 40 cm ; osim za no-
sače bicikla) : 80 kg.
Ako visina prelazi 40 cm, prilagodi-
te vašu brzinu profi lu puta, kako ne
biste oštetili krovne šipke i pričvr-
šćivače na krovu.
Upoznajte se sa zakonom kako bi-
ste ispoštovali propise za transport
predmeta koji su duži od vozila.

*
U zavisnosti od zemlje.
MASKA ZA ZAŠTITU ODVELIKE HLADNOĆE *

Uređaj koji se po potrebi skida, omogu-
ćava da se izbegne nagomilavanje sne-
ga oko ventilatora za hlađenje grejača.


Postavljanje



)
Postavite zaštitnu masku za za-
štitu od velike hladnoće ispred
donjeg dela prednjeg branika.

)
Pritisnite njegove ivice da biste
ga pričvrstili kopčama za pričvr-
šćivanje.



Skidanje



)
Uz pomoć odvijača, napravite
polugu za skidanje jedne po jed-
ne kopče za pričvršćivanje.

Nemojte da zaboravite da uklonite masku
za zaštitu od velike hladnoće kad je :



- spoljna temperatura iznad 10°C,

- u slučaju vuče,

- kad je brzina automobila preko
120 km/h.

XI
211
PRAKTIČNE INFORMACIJE


* Da biste izbegli blokiranje papu-
čica :


- pazite da patosnice budu pra-
vilno postavljene i pričvršćene,

- nemojte nikada stavljati više
patosnica jednu preko druge.

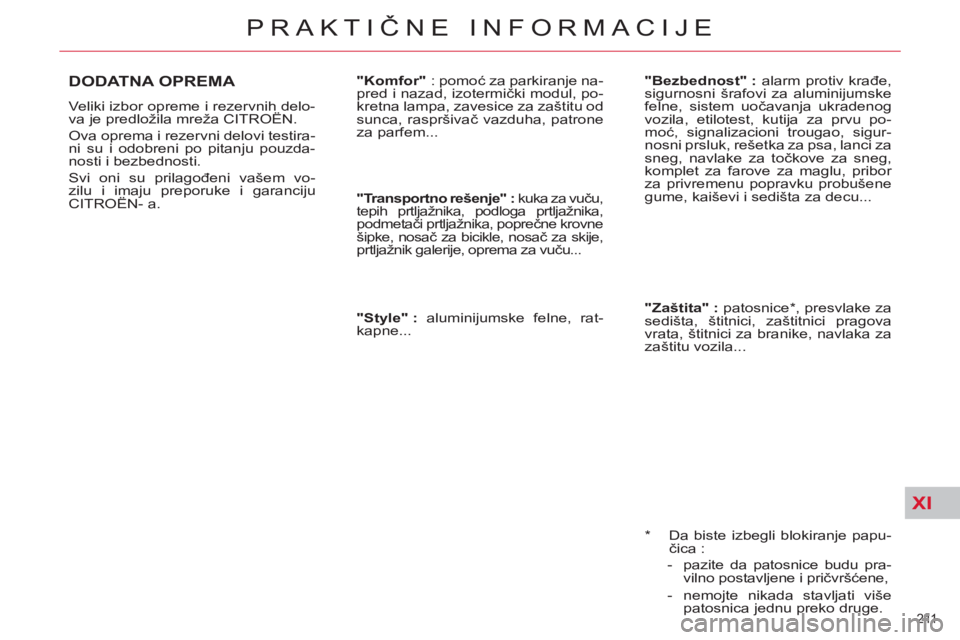

DODATNA OPREMA

Veliki izbor opreme i rezervnih delo-
va je predložila mreža CITROËN.
Ova oprema i rezervni delovi testira-
ni su i odobreni po pitanju pouzda-
nosti i bezbednosti.
Svi oni su prilagođeni vašem vo-
zilu i imaju preporuke i garanciju
CITROËN- a.


"Transportno rešenje" :
kuka za vuču,
tepih prtljažnika, podloga prtljažnika,
podmetači prtljažnika, poprečne krovne
šipke, nosač za bicikle, nosač za skije,
prtljažnik galerije, oprema za vuču...







"Komfor"
: pomoć za parkiranje na-
pred i nazad, izotermički modul, po-
kretna lampa, zavesice za zaštitu od
sunca, raspršivač vazduha, patrone
za parfem...

"Style" :
aluminijumske felne, rat-
kapne...
"Bezbednost" :
alarm protiv krađe,
sigurnosni šrafovi za aluminijumske
felne, sistem uočavanja ukradenog
vozila, etilotest, kutija za prvu po-
moć, signalizacioni trougao, sigur-
nosni prsluk, rešetka za psa, lanci za
sneg, navlake za točkove za sneg,
komplet za farove za maglu, pribor
za privremenu popravku probušene
gume, kaiševi i sedišta za decu...



"Zaštita" :
patosnice
*, presvlake za
sedišta, štitnici, zaštitnici pragova
vrata, štitnici za branike, navlaka za
zaštitu vozila...

XI
212
PRAKTIČNE INFORMACIJE

Postavljanje bilo kakvog
uređaja ili električne opre-
me koja nema preporuke
Automobiles CITROËN može da
prouzrokuje kvar elektronskog si-
stema vašeg vozila, kao i pretera-
nu potrošnju.
Molimo vas da obratite pažnju na
ovu meru opreza, i savetujemo
vam da se obratite vašem pred-
stavniku marke CITROËN kako bi
vam predstavio odobrenu opremu
ili dodatnu opremu za vaše vozilo.

Zavisno od važećeg zakona u ze-
mlji, sigurnosni prsluci, signaliza-
cioni trouglovi, zamenske sijalice i
osigurači mogu da budu obavezni
u vozilu.
"Multimedija" :
set za slobodne
ruke Bluetooth, autoradia, preno-
sna navigacija, čitač DVD-a, CD za
ažuriranje kartografi je, Hi-Fi modul,
kamera za snimanje unazad, de-
tektor radara, USB kutija, zvučnici,
utičnica 230V/50Hz, mrežni adapter
230V/12V, putni Wifi ... Jednako tako možete da nabavi-
te proizvode za čišćenje i održa-
vanje (spoljašnje i unutrašnje), za
održavanje nivoa (tečnosti za pra-
nje prozora...) i punjenja (punjenje
za privremenu popravku probuše-
ne gume...) ako se obratite mreži
CITROËN.

Postavljanje odašiljača za radio-
komunikaciju
Pre svake instalacije odašiljača za
radio-komunikaciju koji je naknad-
no kupljen, sa spoljašnjom ante-
nom na vašem vozilu, možete da
konsultujete mrežu CITROËN, koja
će vas obavestiti o karakteristika-
ma odašiljača (raspon frekven-
cija, maksimalna izlazna snaga,
položaj antene, posebni uslovi za
postavljanje) koji mogu da se po-
stave, u skladu sa Direktivom za
Elektromagnetnu Kompatibilnost
Automobila (2004/104/CE).

XII
213

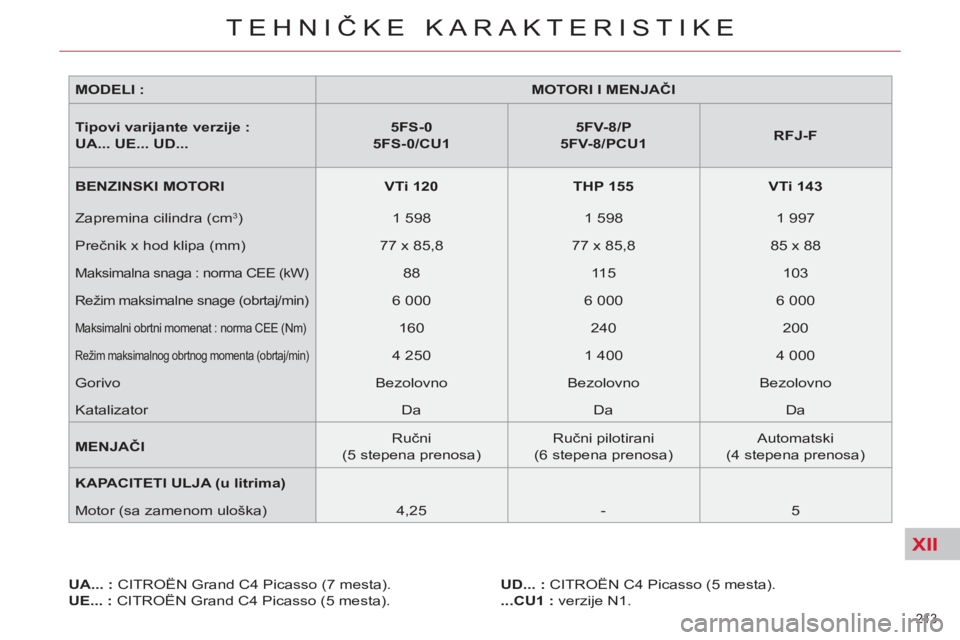

TEHNIČKE KARAKTERISTIKE


MODELI :


MOTORI I MENJAČI



Tipovi varijante verzije :
UA... UE... UD...


5FS-0


5FS-0/CU1



5FV-8/P


5FV-8/PCU1



RFJ-F



BENZINSKI
M
OTORI


VTi 120



THP 155



VTi 143


Zapremina cilindra (cm
3
)
1 598
1 598
1 997
Prečnik x hod klipa (mm)
77 x 85,8
77 x 85,8
85 x 88

Maksimalna snaga : norma CEE (kW)

88
11 5
103

Režim maksimalne snage (obrtaj/min)

6 000
6 000
6 000

Maksimalni obrtni momenat : norma CEE (Nm)

160
240
200

Režim maksimalnog obrtnog momenta (obrtaj/min)

4 250
1 400
4 000
Gorivo
Bezolovno
Bezolovno
Bezolovno
Katalizator
Da
Da
Da

MENJAČI

Ručni
(5 stepena prenosa)
Ručni pilotirani
(6 stepena prenosa)
Automatski
(4 stepena prenosa)

KAPACITETI ULJA (u litrima)

Motor (sa zamenom uloška)
4,25
-
5

UA... :
CITROËN Grand C4 Picasso (7 mesta).

UE... :
CITROËN Grand C4 Picasso (5 mesta).
UD... :
CITROËN C4 Picasso (5 mesta).

...CU1 :
verzije N1.

XII
214
TEHNIČKE KARAKTERISTIKE

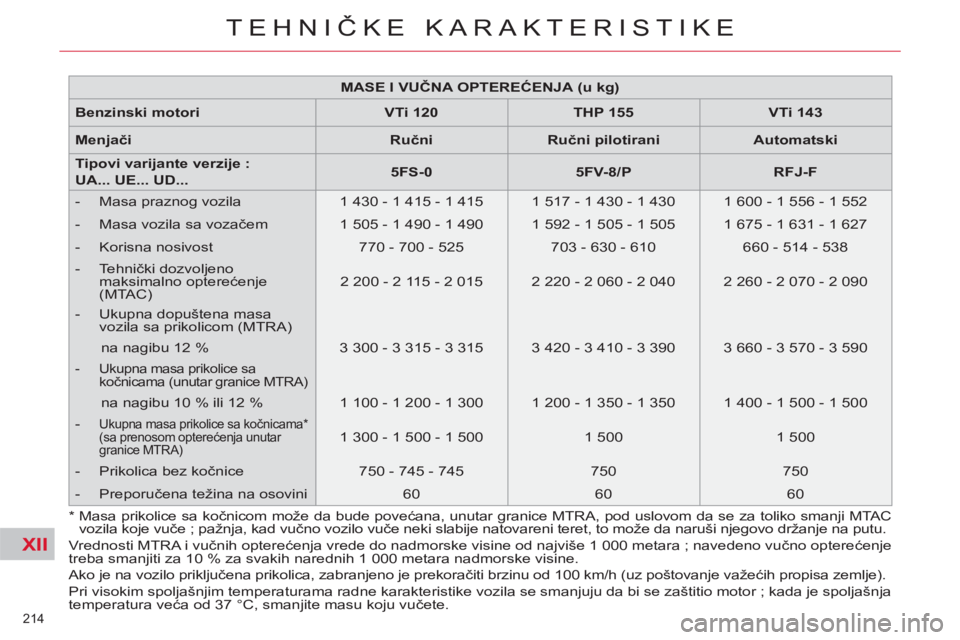

MASE I

VUČ

NA OPTEREĆENJA

(u kg)



Benzinski motori


VTi 120



THP 155



VTi 143



Menjači


Ručni



Ručni pilotirani



Automatski



Tipovi varijante verzije :
UA... UE... UD...


5FS-0



5FV-8/P



RFJ-F




- Masa praznog vozila
1 430 - 1 415 - 1 415
1 517 - 1 430 - 1 430
1 600 - 1 556 - 1 552


- Masa vozila sa vozačem
1 505 - 1 490 - 1 490
1 592 - 1 505 - 1 505
1 675 - 1 631 - 1 627


- Korisna nosivost
770 - 700 - 525
703 - 630 - 610
660 - 514 - 538


- Tehnički dozvoljeno
maksimalno opterećenje
(MTAC)
2 200 - 2 115 - 2 015
2 220 - 2 060 - 2 040
2 260 - 2 070 - 2 090


- Ukupna dopuštena masa
vozila sa prikolicom (MTRA)

na nagibu 12 %
3 300 - 3 315 - 3 315
3 420 - 3 410 - 3 390
3 660 - 3 570 - 3 590



-
Ukupna masa prikolice sa
kočnicama (unutar granice MTRA)

na nagibu 10 % ili 12 %
1 100 - 1 200 - 1 300
1 200 - 1 350 - 1 350
1 400 - 1 500 - 1 500


-
Ukupna masa prikolice sa kočnicama *
(sa prenosom opterećenja unutar
granice MTRA)

1 300 - 1 500 - 1 500
1 500
1 500


- Prikolica bez kočnice
750 - 745 - 745
750
750


- Preporučena težina na osovini
60
60
60
Vrednosti MTRA i vučnih opterećenja vrede do nadmorske visine od najviše 1 000 metara ; navedeno vučno opterećenje
treba smanjiti za 10 % za svakih narednih 1 000 metara nadmorske visine.
Ako je na vozilo priključena prikolica, zabranjeno je prekoračiti brzinu od 100 km/h (uz poštovanje važećih propisa zemlje).
Pri visokim spoljašnjim temperaturama radne karakteristike vozila se smanjuju da bi se zaštitio motor ; kada je spoljašnja
temperatura veća od 37 °C, smanjite masu koju vučete.
*
Masa prikolice sa kočnicom može da bude povećana, unutar granice MTRA, pod uslovom da se za toliko smanji MTAC
vozila koje vuče ; pažnja, kad vučno vozilo vuče neki slabije natovareni teret, to može da naruši njegovo držanje na putu.
