2013 CITROEN BERLINGO MULTISPACE ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

159
ΑΜΕΣΗ ΒΟΗΘΕΙ
Α
7
Αλλαγή ασφάλειας

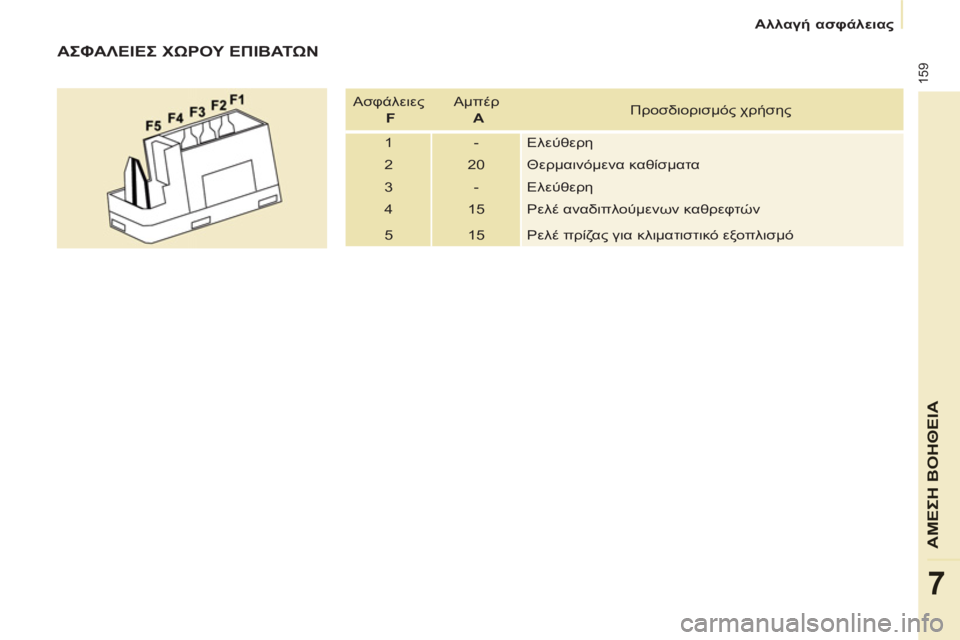

ΑΣΦΑΛΕΙΕΣ ΧΩΡΟΥ ΕΠΙΒΑΤΩΝ

Ασφάλειες

F
Αμπέρ

A
Προσδιορισμός χρήσης
1 - Ελεύθερη
2 20 Θερμαινόμενα καθίσματα
3 - Ελεύθερη
4 15 Ρελέ αναδιπλούμενων καθρεφτών
5 15 Ρελέ πρίζας για κλιματιστικό εξοπλισμό

160


Αλλαγή ασφάλειας




ΑΣΦΑΛΕΙΕΣ ΚΑΤΩ ΑΠΟ ΤΟ
ΚΑΠΟ ΜΗΧΑΝΗΣ

Αφού ανοίξετε το καπό, ξεκουμπώνετε
και σπρώχνετε το αντίστοιχο καπάκι για
να φθάσετε τις ασφάλειες. Ασφάλειες

F
Αμπέρ

A
Προσδιορισμός χρήσης
1 20 Έλεγχος κινητήρα
2 15 Κόρνα
3 10 Αντλία συσκευής πλύσης εμπρός και πίσω τζαμιών
4 20 Αντλία συσκευής πλύσης προβολέων
5 15 Όργανα κινητήρα
6 10 Αισθητήρας γωνίας
τιμονιού, συστ. ESC
7 10 Διακόπτης φώτων φρένων, διακόπτης συμπλέκτη
8 25 Μίζα
9 10 Μοτέρ καλωδίωσης προβολέων, μονάδα διαχείρισης
στόλου αυτοκινήτων
10 30 Όργανα κινητήρα
11 40 Ελεύθερη
12 30 Υαλοκαθαριστήρας
13 40 Μονάδα BSI
14 30 Αντλία
15 10 Δεξιά φώτα μεγάλης σκάλας
16 10 Αριστερά φώτα μεγάλης σκάλας
17 15 Δεξιά φώτα μεσαίας σκάλας

18 15 Αριστερά φώτα μεσαίας σκάλας

161
ΑΜΕΣΗ ΒΟΗΘΕΙ
Α
7

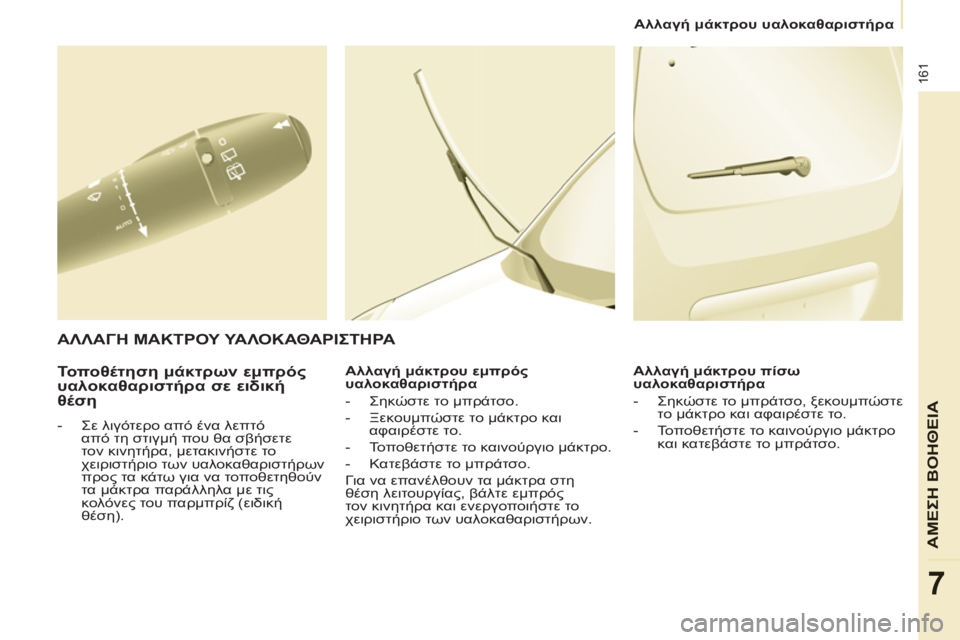

Αλλαγή μάκτρου υαλοκαθαριστήρα


Τοποθέτηση μάκτρων εμπρός
υαλοκαθαριστήρα σε ειδική
θέση



- Σε λιγότερο από ένα λεπτό
από τη στιγμή που θα σβήσετε
τον κινητήρα, μετακινήστε το
χειριστήριο των υαλοκαθαριστήρων
προς τα κάτω για να τοποθετηθούν
τα μάκτρα παράλληλα με τις
κολόνες του παρμπρίζ (ειδική
θέση).
Αλλαγή μάκτρου εμπρός
υαλοκαθαριστήρα


- Σηκώστε το μπράτσο.

- Ξεκουμπώστε το μάκτρο και
αφαιρέστε το.

- Τοποθετήστε το καινούργιο μάκτρο.

- Κατεβάστε το μπράτσο.
Για να επανέλθουν τα μάκτρα στη
θέση λειτουργίας, βάλτε εμπρός
τον κινητήρα και ενεργοποιήστε το
χειριστήριο των υαλοκαθαριστήρων.
Αλλαγή μάκτρου πίσω
υαλοκαθαριστήρα


- Σηκώστε το μπράτσο, ξεκουμπώστε
το μάκτρο και αφαιρέστε το.

- Τοποθετήστε το καινούργιο μάκτρο
και κατεβάστε το μπράτσο.



ΑΛΛΑΓΗ ΜΑΚΤΡΟΥ ΥΑΛΟΚΑΘΑΡΙΣΤΗΡΑ

162

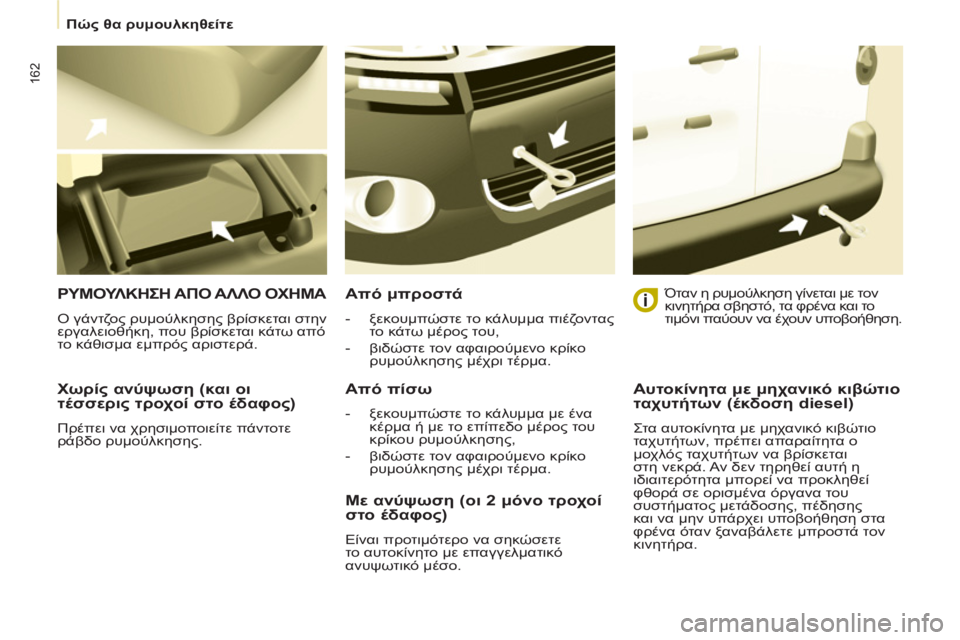

Πώς θα ρυμουλκηθείτε




Χωρίς ανύψωση (και οι
τέσσερις τροχοί στο έδαφος)

Πρέπει να χρησιμοποιείτε πάντοτε
ράβδο ρυμούλκησης.

ΡΥΜΟΥΛΚΗΣΗ ΑΠΟ ΑΛΛΟ ΟΧΗΜΑ

Ο γάντζος ρυμούλκησης βρίσκεται στην
εργαλειοθήκη, που βρίσκεται κάτω από
το κάθισμα εμπρός αριστερά.


Από μπροστά



- ξεκουμπώστε το κάλυμμα πιέζοντας
το κάτω μέρος του,

- βιδώστε τον αφαιρούμενο κρίκο
ρυμούλκησης μέχρι τέρμα.



Από πίσω



- ξεκουμπώστε το κάλυμμα με ένα
κέρμα ή με το επίπεδο μέρος του
κρίκου ρυμούλκησης,

- βιδώστε τον αφαιρούμενο κρίκο
ρυμούλκησης μέχρι τέρμα.



Όταν η ρυμούλκηση γίνεται με τον
κινητήρα σβηστό, τα φρένα και το
τιμόνι παύουν να έχουν υποβοήθηση.


Με ανύψωση (οι 2 μόνο τροχοί
στο έδαφος)

Είναι προτιμότερο να σηκώσετε
το αυτοκίνητο με επαγγελματικό
ανυψωτικό μέσο.


Αυτοκίνητα με μηχανικό κιβώτιο
ταχυτήτων (έκδοση diesel)

Στα αυτοκίνητα με μηχανικό κιβώτιο
ταχυτήτων, πρέπει απαραίτητα ο
μοχλός ταχυτήτων να βρίσκεται
στη νεκρά. Αν δεν τηρηθεί αυτή η
ιδιαιτερότητα μπορεί να προκληθεί
φθορά σε ορισμένα όργανα του
συστήματος μετάδοσης, πέδησης
και να μην υπάρχει υποβοήθηση στα
φρένα όταν ξαναβάλετε μπροστά τον
κινητήρα.

163

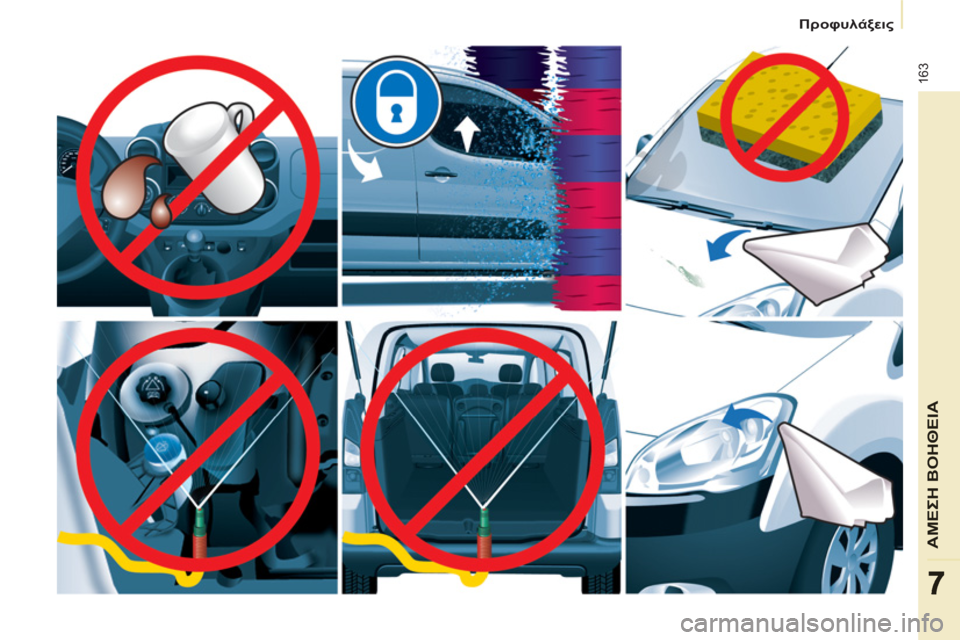

Προφυλάξεις


ΑΜΕΣΗ ΒΟΗΘΕΙ
Α
77

164


Διαστάσεις

165
Διαστάσεις
ΤΕΧΝΙΚΑ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
8

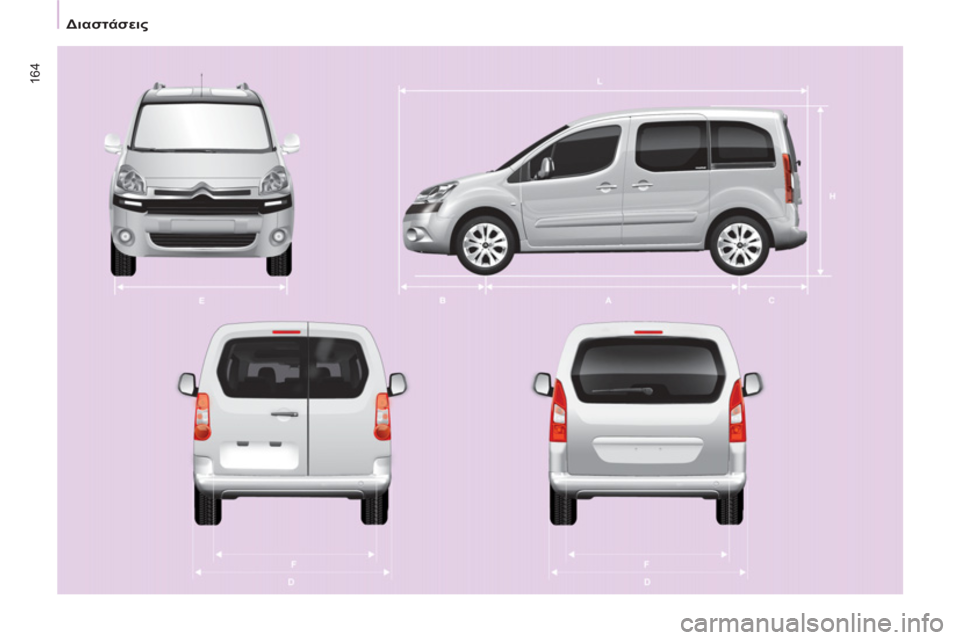

ΔΙΑΣΤΑΣΕΙΣ (ΧΛΣΤ)


L Μέγιστο μήκος

4380

H Μέγιστο ύψος

1801-1862

A Μεταξόνιο

2728

B Εμπρόσθιος πρόβολος
925

C Πίσω πρόβολος

727

D Πλάτος αμαξώματος χωρίς καθρέφτες
1810
με καθρέφτες
2112

E Εμπρός μετατρόχιο
1505-1507

F Πίσω μετατρόχιο

1554-1556

- Μήκος επιφάνειας φόρτωσης μέχρι το
κάθισμα Σειρά 2
990
Σειρά 2, κάθισμα σε θέση χαρτοφύλακα
1343
Με διπλωμένο το κάθισμα συνοδηγού
3000

166


Διαστάσεις

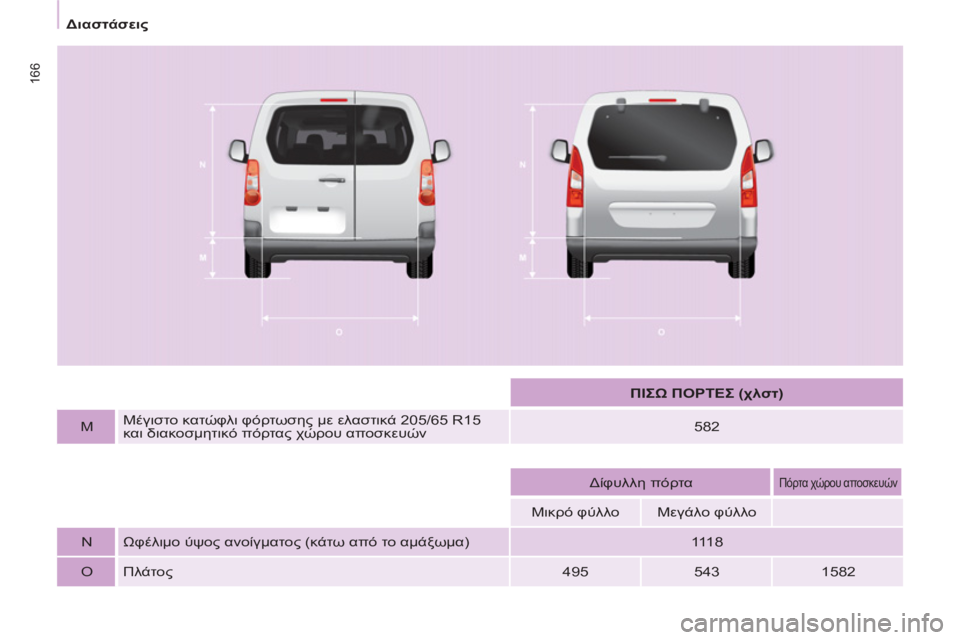

ΠΙΣΩ ΠΟΡΤΕΣ (χλστ)



M
Μέγιστο κατώφλι φόρτωσης με ελαστικά 205/65 R15
και διακοσμητικό πόρτας χώρου αποσκευών

582






Δίφυλλη πόρτα



Πόρτα χώρου αποσκευών



Μικρό φύλλο

Μεγάλο φύλλο





N Ωφέλιμο ύψος ανοίγματος (κάτω από το αμάξωμα)
1118

O Πλάτος
495
543
1582
