2013 Alfa Romeo MiTo Návod k použití a údržbě (in Czech)

Toto provádějte pouze při stojícím voze.Chybným umístěním podpěrné tyčky by mohlo víko
prudce spadnout dolů.
NOSIČE NÁKLADŮ / LYŽÍPro namontování střešního nosiče/nosiče lyží šroubovákem dodaným s
vozidlem nadzvedněte jazýčky A obr. 69: tím se zpřístupní upevňovací
drážky B.
obr. 69
A0J0059
93SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

V nabídce příslušenství Lineaccessori Alfa Romeo jsou k dispozici
speciální nosiče nákladů/lyží pro tento vůz.
UPOZORNĚNÍ Je nutno postupovat nanejvýš pozorně a přesně podle
návodu k sadě tyčí.
Po několika ujetých kilometrech překontrolujte, zda
nejsou upevňovací šrouby úchytů povolené.Nikdy nepřekračujte maximální povolená zatížení (viz
kapitola "Technické údaje").Rozložte náklad rovnoměrně po celé ploše a mějte na
paměti, že se zvýší citlivost vozidla na boční vítr.Bezpodmínečně dodržujte předpisy týkající se maximálních
vnějších rozměrů vozidla.
SVĚTLOMETYNASTAVENÍ SKLONU SVĚTELNÉHO
SVAZKUNastavení správného sklonu světlometů je velice důležité nejen pro
pohodlí a bezpečnost řidiče, ale i všech dalších účastníků silničního
provozu. Nastavení světlometů je předepsáno v Pravidlech silničního
provozu.
Řádným nastavením světlometů zajistíte pro sebe i pro ostatní
optimální viditelnost při jízdě s rozsvícenými světlomety. Pro kontrolu a
případné seřízení vyhledejte autorizovaný servis Alfa Romeo.NASTAVOVAČ SVĚTLOMETŮFunguje pouze s klíčkem zapalování na MAR a rozsvícenými
potkávacími světly.
Nastavení sklonu světlometů
Nastavení se provede stiskem tlačítka
a
obr. 70 obr. 71.
Poloha nastavení se zobrazí na displeji.
Poloha 0
jedna osoba nebo dvě osoby na předních sedadlech.
Poloha 1
čtyři osoby.
Poloha 2
čtyři osoby + náklad v zavazadlovém prostoru.
Poloha 3
řidič + maximální přípustný náklad v zavazadlovém
prostoru.
94
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

UPOZORNĚNÍ Nastavení je nutno zkontrolovat po každé změně
hmotnosti převáženého nákladu.
UPOZORNĚNÍ U vozidel s xenonovými světlomety jsou světlomety
nastavovány elektronicky, takže v těchto vozidlech nejsou tlačítka
a
.
NASTAVENÍ PŘEDNÍCH MLHOVÝCH
SVĚTLOMETŮ(u příslušné verze vozidla)
Pro kontrolu a případné seřízení vyhledejte autorizovaný servis Alfa
Romeo.NASTAVENÍ SKLONU SVĚTLOMETŮ V
ZAHRANIČÍPotkávací světlomety jsou nastaveny pro jízdu ve státě prvního prodeje
vozidla. Při používání vozidla v zemích, kde se jezdí v opačném
směru, je třeba zakrýt oblasti světlometu podle příslušných Pravidel
silničního provozu platných v dané zemi, aby nebyla oslňována
protijedoucí vozidla.
obr. 70
A0J0026
obr. 71 - Verze se systémem Start&Stop
A0J0277
95SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

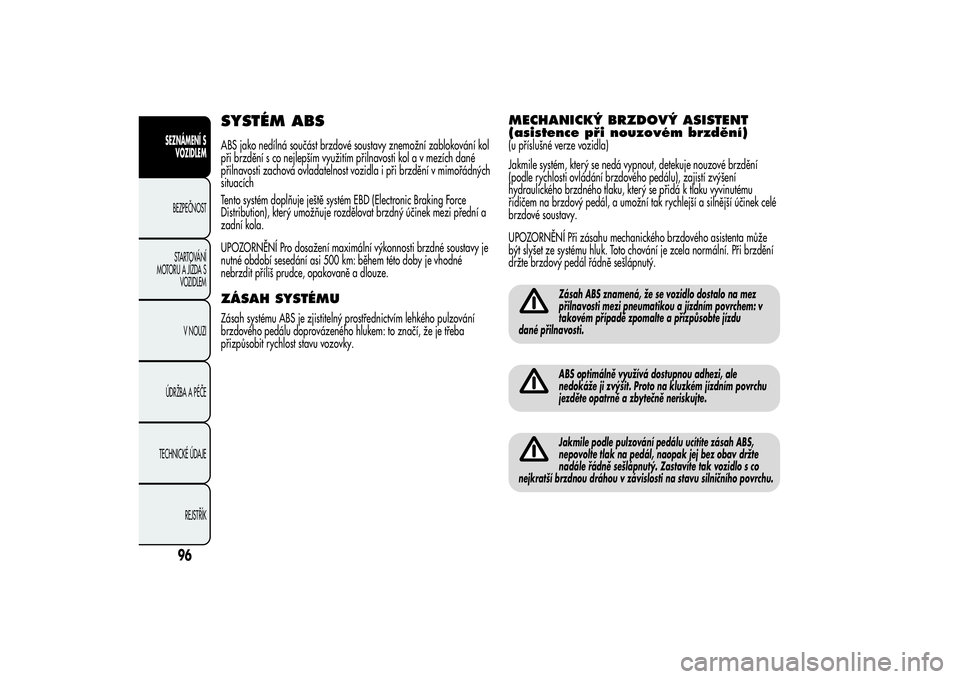

SYSTÉM ABSABS jako nedílná součást brzdové soustavy znemožní zablokování kol
při brzdění s co nejlepším využitím přilnavosti kol a v mezích dané
přilnavosti zachová ovladatelnost vozidla i při brzdění v mimořádných
situacích
Tento systém doplňuje ještě systém EBD (Electronic Braking Force
Distribution), který umožňuje rozdělovat brzdný účinek mezi přední a
zadní kola.
UPOZORNĚNÍ Pro dosažení maximální výkonnosti brzdné soustavy je
nutné období sesedání asi 500 km: během této doby je vhodné
nebrzdit příliš prudce, opakovaně a dlouze.ZÁSAH SYSTÉMUZásah systému ABS je zjistitelný prostřednictvím lehkého pulzování
brzdového pedálu doprovázeného hlukem: to značí, že je třeba
přizpůsobit rychlost stavu vozovky.
MECHANICKÝ BRZDOVÝ ASISTENT
(asistence při nouzovém brzdění)(u příslušné verze vozidla)
Jakmile systém, který se nedá vypnout, detekuje nouzové brzdění
(podle rychlosti ovládání brzdového pedálu), zajistí zvýšení
hydraulického brzdného tlaku, který se přidá k tlaku vyvinutému
řidičem na brzdový pedál, a umožní tak rychlejší a silnější účinek celé
brzdové soustavy.
UPOZORNĚNÍ Při zásahu mechanického brzdového asistenta může
být slyšet ze systému hluk. Toto chování je zcela normální. Při brzdění
držte brzdový pedál řádně sešlápnutý.
Zásah ABS znamená, že se vozidlo dostalo na mez
přilnavosti mezi pneumatikou a jízdním povrchem: v
takovém případě zpomalte a přizpůsobte jízdu
dané přilnavosti.ABS optimálně využívá dostupnou adhezi, ale
nedokáže ji zvýšit. Proto na kluzkém jízdním povrchu
jezděte opatrně a zbytečně neriskujte.Jakmile podle pulzování pedálu ucítíte zásah ABS,
nepovolte tlak na pedál, naopak jej bez obav držte
nadále řádně sešlápnutý. Zastavíte tak vozidlo s co
nejkratší brzdnou dráhou v závislosti na stavu silničního povrchu.
96
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

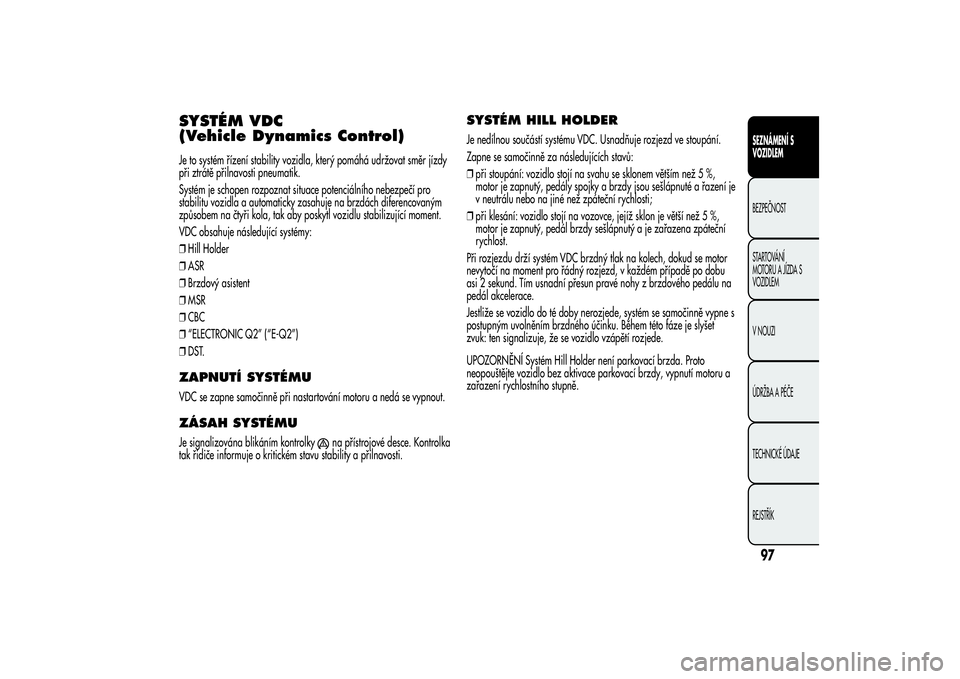

SYSTÉM VDC
(Vehicle Dynamics Control)Je to systém řízení stability vozidla, který pomáhá udržovat směr jízdy
při ztrátě přilnavosti pneumatik.
Systém je schopen rozpoznat situace potenciálního nebezpečí pro
stabilitu vozidla a automaticky zasahuje na brzdách diferencovaným
způsobem na čtyři kola, tak aby poskytl vozidlu stabilizující moment.
VDC obsahuje následující systémy:
❒Hill Holder
❒ASR
❒Brzdový asistent
❒MSR
❒CBC
❒“ELECTRONIC Q2” (“E-Q2”)
❒DST.ZAPNUTÍ SYSTÉMUVDC se zapne samočinně při nastartování motoru a nedá se vypnout.ZÁSAH SYSTÉMUJe signalizována blikáním kontrolky
na přístrojové desce. Kontrolka
tak řidiče informuje o kritickém stavu stability a přilnavosti.
SYSTÉM HILL HOLDERJe nedílnou součástí systému VDC. Usnadňuje rozjezd ve stoupání.
Zapne se samočinně za následujících stavů:
❒při stoupání: vozidlo stojí na svahu se sklonem větším než 5 %,
motor je zapnutý, pedály spojky a brzdy jsou sešlápnuté a řazení je
v neutrálu nebo na jiné než zpáteční rychlosti;
❒při klesání: vozidlo stojí na vozovce, jejíž sklon je větší než 5 %,
motor je zapnutý, pedál brzdy sešlápnutý a je zařazena zpáteční
rychlost.
Při rozjezdu drží systém VDC brzdný tlak na kolech, dokud se motor
nevytočí na moment pro řádný rozjezd, v každém případě po dobu
asi 2 sekund. Tím usnadní přesun pravé nohy z brzdového pedálu na
pedál akcelerace.
Jestliže se vozidlo do té doby nerozjede, systém se samočinně vypne s
postupným uvolněním brzdného účinku. Během této fáze je slyšet
zvuk: ten signalizuje, že se vozidlo vzápětí rozjede.
UPOZORNĚNÍ Systém Hill Holder není parkovací brzda. Proto
neopouštějte vozidlo bez aktivace parkovací brzdy, vypnutí motoru a
zařazení rychlostního stupně.
97SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

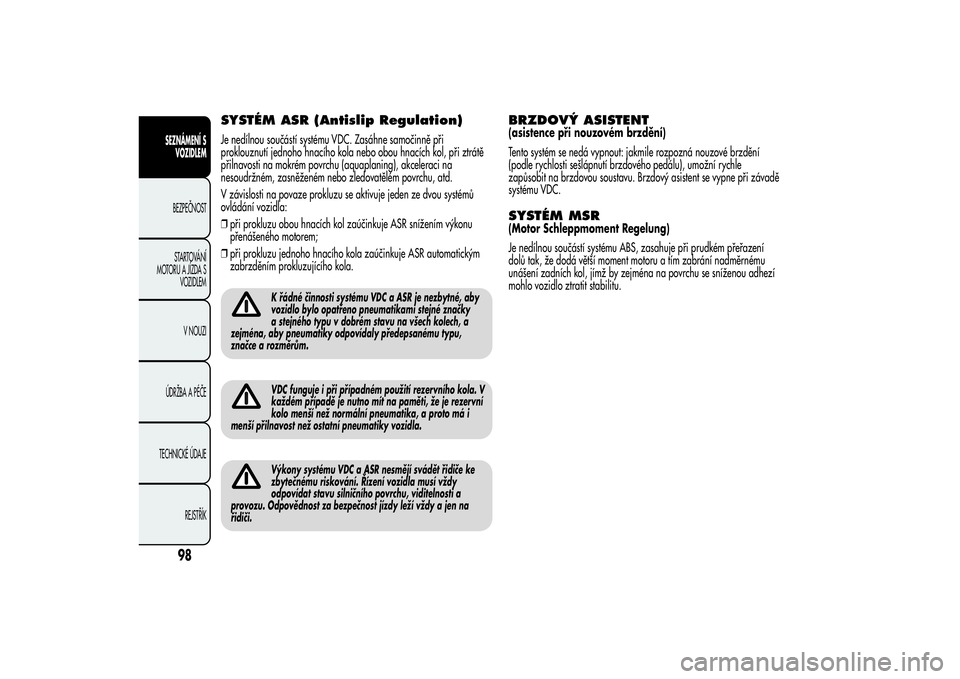

SYSTÉM ASR (Antislip Regulation)Je nedílnou součástí systému VDC. Zasáhne samočinně při
proklouznutí jednoho hnacího kola nebo obou hnacích kol, při ztrátě
přilnavosti na mokrém povrchu (aquaplaning), akceleraci na
nesoudržném, zasněženém nebo zledovatělém povrchu, atd.
V závislosti na povaze prokluzu se aktivuje jeden ze dvou systémů
ovládání vozidla:
❒při prokluzu obou hnacích kol zaúčinkuje ASR snížením výkonu
přenášeného motorem;
❒při prokluzu jednoho hnacího kola zaúčinkuje ASR automatickým
zabrzděním prokluzujícího kola.
K řádné činnosti systému VDC a ASR je nezbytné, aby
vozidlo bylo opatřeno pneumatikami stejné značky
a stejného typu v dobrém stavu na všech kolech, a
zejména, aby pneumatiky odpovídaly předepsanému typu,
značce a rozměrům.VDC funguje i při případném použití rezervního kola. V
každém případě je nutno mít na paměti, že je rezervní
kolo menší než normální pneumatika, a proto má i
menší přilnavost než ostatní pneumatiky vozidla.Výkony systému VDC a ASR nesmějí svádět řidiče ke
zbytečnému riskování. Řízení vozidla musí vždy
odpovídat stavu silničního povrchu, viditelnosti a
provozu. Odpovědnost za bezpečnost jízdy leží vždy a jen na
řidiči.
BRZDOVÝ ASISTENT(asistence při nouzovém brzdění)
Tento systém se nedá vypnout: jakmile rozpozná nouzové brzdění
(podle rychlosti sešlápnutí brzdového pedálu), umožní rychle
zapůsobit na brzdovou soustavu. Brzdový asistent se vypne při závadě
systému VDC.SYSTÉM MSR(Motor Schleppmoment Regelung)
Je nedílnou součástí systému ABS, zasahuje při prudkém přeřazení
dolů tak, že dodá větší moment motoru a tím zabrání nadměrnému
unášení zadních kol, jímž by zejména na povrchu se sníženou adhezí
mohlo vozidlo ztratit stabilitu.
98
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

SYSTÉM CBC
(Cornering Braking Control)Tato funkce optimalizuje rozložení brzdného tlaku na čtyři kola, (aby
se využila všechna přilnavost k zemi), jakmile při brzdění v zatáčkách
začne účinkovat systém ABS. Tím se zlepší brzdná dráha vozidla a
zejména jeho stabilita.SYSTÉM "ELECTRONIC Q2” (“E-Q2”)Systém “Electronic Q2” využívá brzdovou soustavu, která se pak chová
velmi podobně jako diferenciál s omezeným prokluzem.
Při akceleraci v zatáčce působí brzdová soustava na vnitřní kolo tak,
že zvyšuje hnací sílu vnějšího kola (více zatíženého) a v závislosti
na jízdním stylu a silničním povrchu průběžně rozděluje dynamicky
moment mezi přední hnací kola dynamicky.
Systém pracuje ve vazbě na přední zavěšení kol MacPherson, proto
umožňuje velmi efektivní sportovní styl jízdy.SYSTÉM DST
(Dynamic Steering Torque)Tato funkce doplňuje aktivní řízení Dual Pinion v rámci funkcí
poskytovaných systémem VDC. Při určitých manévrech ovládá VDC
řízení tak, aby vyvinul moment na volant a vyzval řidiče, aby manévr
provedl lépe.
Funkce spočívá v koordinované akci brzd a řízení tak, aby se zvýšil
stupeň odpružení a bezpečnosti celého vozidla. Řízení vyvíjí na volant
přídavný moment.
SYSTÉM “Alfa DNA”(Systém
řízení dynamiky vozidla)Jedná se o zařízení, jež páčkou obr. 72A (na středovém tunelu)
umožňuje zvolit tři způsoby odezvy vozidla podle požadavků řidiče a
dopravní situace:
❒d = Dynamic (režim sportovní jízdy);
❒n = Natural (režim jízdy za normálních podmínek);
❒a = All Weather (režim jízdy při nízké přilnavosti jako např. za
deště a sněhu).
Zařízení působí na řídicí systémy vozidla (motor, řízení, systém VDC,
přístrojová deska).
obr. 72
A0J0090
99SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

JÍZDNÍ REŽIMPáčka A má jednu aretovanou polohu tzn. že je neustále v prostřední
poloze.
Navolený jízdní režim je signalizován rozsvícením příslušné kontrolky
LED na osazení a indikací na nastavitelném multifunkčním displeji,
jak je uvedeno níže:
❒Modalità Dynamicobr. 73 (obrázek displeje dostupný u
příslušných verzí)
❒Režim All Weatherobr. 74Režim “Natural”
Při navolení režimu “Natural” není na displeji zobrazen žádný
nápis/symbol.
VDC a ASR:
mezní parametry zaměřené na komfort při normálním
stylu jízdy.
Tuning řízení:
zajišťuje komfort při normálním stylu jízdy.
DST:
standardní řízení brzdění koordinované se systémem ABS/VDC.
Standardní řízení bočního zrychlení. Kompenzace přetáčení:
mírná korekce momentu přenášeného na volant upozorní řidiče,
aby provedl přesnější manévr.
Motor:
standardní reakce
obr. 73
A0J0227
obr. 74
A0J0290
