2013 Alfa Romeo MiTo Návod k použití a údržbě (in Czech)

VERZE S KONFIGUROVATELNÝM MULTIFUNKČNÍM DISPLEJEMA. Tachometr (rychloměr) B. Konfigurovatelný multifunkční displej C. Otáčkoměr D. Palivoměr s kontrolkou rezervy E. Ukazatel teploty chladicí
kapaliny motoru s kontrolkou maximální teploty
Kontrolky pouze u verze s dieselovým motorem. U verzí s dieselovým motorem má otáčkoměr stupnici do 6 000 otáček.
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
obr. 3
A0J0263
5SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

RYCHLOMĚR (UKAZATEL RYCHLOSTI)Udává jízdní rychlost vozidla.OTÁČKOMĚRUdává počet otáček motoru.UKAZATEL HLADINY PALIVAUkazatel ukazuje množství paliva v nádrži
0 - prázdná nádrž
1 - plná nádrž
Kontrolka se rozsvítí, jestliže zásoba paliva v nádrži klesne asi na 5 - 7
litrů. Pak je nutno co nejrychleji palivo doplnit.UKAZATEL TEPLOTY CHLADICÍ
KAPALINY MOTORUUkazatel ukazuje teplotu chladicí kapaliny motoru. Kontrolka se
rozsvítí při přehřátí chladicí kapaliny motoru. V takovém případě
vypněte motor a kontaktujte autorizovaný servis Alfa Romeo.
KONTROLKY NA PŘÍSTROJOVÉ DESCEVšeobecná upozornění
Při rozsvícení kontrolky se na displeji zobrazí upozornění a/nebo
zazní zvuková výstraha, pokud to přístrojová deska umožňuje.
Jedná se o stručné preventivní signalizace, které se žádném případě
nesmějí považovat za vyčerpávající a/nebo za alternativu k pokynům
uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé
pročtení doporučujeme.
Při každé signalizaci závady postupujte podle pokynů uvedených v
této kapitole.
Nedostatečná hladina brzdové
kapaliny (červená)
Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka (nebo symbol na displeji) se rozsvítí, jestliže hladina
brzdové kapaliny v nádržce klesne pod minimum z důvodu případné
netěsnosti okruhu
Na displeji se zobrazí příslušné hlášení.
6
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Zatažená parkovací brzda (červená)Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka (nebo symbol na displeji) se rozsvítí při zatažení parkovací
brzdy. Pokud vozidlo jede, ozve se také příslušná zvuková výstraha.
UPOZORNĚNÍ Jestliže se kontrolka rozsvítí za jízdy, zkontrolujte, zda
je zatažená parkovací brzda.
Závada EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená)
a
(žlutá), znamená to poruchu nebo nedostupnost systému EBD.
V takovém případě by se prudkým brzděním mohla předčasně
zablokovat zadní kola a vozidlo by mohlo vybočit ze směru jízdy.
Pokračujte v jízdě s nejvyšší opatrností do nejbližšího autorizovaného
servisu Alfa Romeo a nechejte soustavu zkontrolovat.
Na displeji se zobrazí příslušné hlášení.
Závada ABS (žlutá)
Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka (nebo symbol na displeji) se rozsvítí, jestliže přestane být
soustava účinná. V takovém případě je brzdová soustava nadále
účinná, ale bez výkonů, které poskytuje ABS.
Pokračujte opatrně v jízdě a co nejdříve vyhledejte autorizovaný servis
Alfa Romeo.
Na displeji se zobrazí příslušné hlášení.
Opotřebení brzdových
destiček (žlutá)(u příslušné verze vozidla)
Kontrolka (nebo symbol na displeji) se rozsvítí při opotřebení destiček
předních a zadních brzd. V takovém případě je nechejte co nejdříve
vyměnit.
Na displeji se zobrazí příslušné hlášení.
7SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Závada airbagu (červená)
Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu airbagové soustavy.
Na displeji se zobrazí příslušné hlášení.
Jestliže se při otočení klíčku v zapalování na MAR
kontrolka
nerozsvítí nebo se rozsvítí za jízdy (spolu
s upozorněním na displeji), je možné, že je v některém
ze zádržných systémů závada. Airbagy nebo dotahovače
bezpečnostních pásů by se pak nemusely při nehodě aktivovat
nebo by se v omezeném počtu případů mohly aktivovat chybně.
Než budete pokračovat v jízdě, vyhledejte autorizovaný servis
Alfa Romeo a nechejte soustavu zkontrolovat.
L’avaria della spia
viene segnalata dal lampeggio,
oltre i normali 4 secondi, della spia
, che segnala
air bag frontale passeggero disinserito. In aggiunta
il sistema air bag provvede alla disattivazione automatica degli
air bag lato passeggero (frontale e laterale per versioni/mercati,
dove previsto). V takovém případě by kontrolka
nemusela
signalizovat případné závady zádržných systémů. Než budete
pokračovat v jízdě, vyhledejte autorizovaný servis Alfa Romeo a
nechejte soustavu zkontrolovat.
Vypnutí airbagu na straně
spolucestujícího/postranních
airbagů (žlutá)
Kontrolka
se rozsvítí při vypnutí čelního airbagu spolucestujícího a
bočního airbagu.
Jsou-li čelní airbagy na straně spolucestujícího funkční, otočením klíčku
na MAR se kontrolka rozsvítí
a zůstane několik sekund svítit,
několik sekund bliká, a pak musí zhasnout.
Závada kontrolky
je signalizována rozsvícením
kontrolky
. Systém navíc samočinně odpojí airbagy
na straně spolucestujícího (čelní a boční, jsou-li). Než
budete pokračovat v jízdě, vyhledejte autorizovaný servis Alfa
Romeo a nechejte soustavu zkontrolovat.
8
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Nezapnuté bezpečnostní pásy
(červená)(u příslušné verze vozidla)
Se stojícím vozidlem se při nesprávném zapnutí bezpečnostního pásu
řidiče kontrolka rozsvítí trvale.
V jedoucím vozidle blikání kontrolky a zvuková výstraha signalizují
nesprávné zapnutí bezpečnostních pásů předních sedadel.
Zvukovou výstrahu systému S.B.R. (Seat Belt Reminder) je možné si
nechat trvale vypnout u autorizovaného servisu Alfa Romeo. Systém
lze znovu aktivovat v nastavovacím menu.Nedostatečné dobíjení baterie
(červená)(u příslušné verze vozidla)
Otočením klíčku na MAR se kontrolka rozsvítí, ale ihned po naskočení
motoru musí zhasnout (s motorem na volnoběh je přípustné, aby
zhasla s krátkým zpožděním).
Jestliže se kontrolka (nebo symbol na displeji) na přístrojové desce
rozsvítí a zůstane svítit nebo bliká, obraťte se na autorizovaný servis
Alfa Romeo.
Závada elektrického
posilovače (červená)
Otočením klíčku ve spínací skříňce na MAR se kontrolka rozsvítí, ale
po několika sekundách musí zhasnout.
Jestliže kontrolka (nebo symbol na displeji) zůstane svítit, nelze
využívat účinek elektrického posilovače a na volant je nutno působit
daleko větší silou, byť je možné vozidlo i nadále řídit.
Na displeji se zobrazí příslušné hlášení.
V takovém případě vyhledejte autorizovaný servis Alfa Romeo.
Vypnutí systému Start&Stop
(žlutá)
Při vypnutí systému Start&Stop stiskem tlačítka umístěným na
přístrojové desce s ovládači vedle volantu se rozsvítí tato kontrolka.
U některých verzí se na displeji zobrazí příslušné hlášení.
9SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

KONTROLKA SVÍTÍ:
Nedostatečný tlak
motorového oleje (červená)
KONTROLKA BLIKÁ: vyjetý motorový olej
(u příslušné verze vozidla - červená)
Otočením klíčku na MAR se kontrolka rozsvítí, ale ihned po
nastartování motoru musí zhasnout.
1. Nedostatečný tlak motorového oleje
Jakmile systém zjistí nedostatečný tlak motorového oleje, kontrolka se
rozsvítí nepřerušovaně a na displeji se současně zobrazí příslušné
upozornění (u určité verze vozidla).
Jestliže se kontrolka
rozsvítí za jízdy (u některých
verzí spolu s upozorněním na displeji), zastavte bez
prodlení vozidlo a kontaktuje autorizovaný servis Alfa
Romeo.
2. Vyjetý motorový olej
(u příslušné verze vozidla)
Kontrolka začne blikat a na displeji (u příslušné verze vozidla) se
zobrazí příslušné upozornění.
Podle dané verze se kontrolka může rozblikat takto:
❒každé dvě hodiny 1 minutu;
❒v tříminutových cyklech po pětisekundových intervalech až do
výměny oleje.
Po první signalizaci bude kontrolka blikat při každém nastartování
motoru výše uvedeným způsobem, dokud nebude olej vyměněn.
Kromě blikání kontrolky se na displeji (u příslušné verze vozidla)
zobrazí příslušné hlášení. Rozblikání této kontrolky neznamená
závadu vozidla, ale signalizaci pro zákazníka, že je při normálním
používání vozidla potřebné vyměnit olej.
❒převažující jezdění s vozidlem po městě, při němž se filtr DPF
regeneruje častěji;
❒jezdění s vozidlem na krátké vzdálenosti, při kterých se motor
nezahřeje až na provozní teplotu;
❒opakované přerušení procesu regenerace signalizované rozsvícením
DPF.
Po rozsvícení kontrolky by měl být opotřebený
motorový olej vyměněn co nejdříve a od prvního
rozsvícení kontrolky byste neměli najet více než 500
km. Nedodržení výše uvedených pokynů může způsobit vážná
poškození motoru, na která se nebude vztahovat záruka. Kromě
toho připomínáme, že rozsvícení této kontrolky není spojeno s
množstvím motorového oleje, a proto by se v případě blikání této
kontrolky neměl nikdy dolévat další olej.
10
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Nadměrná teplota chladicí
kapaliny motoru (červená)
Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka se rozsvítí při přehřátí motoru.
Na displeji se zobrazí příslušné hlášení.
Jestliže se kontrolka rozsvítí, je třeba postupovat takto:
❒při normální jízdě: Zastavte vozidlo, vypněte motor a zkontrolujte,
zda není hladina kapaliny v nádrži pod značkou MIN. Pokud je
pod touto značkou, počkejte několik minut, aby mohl motor
vychladnout, pak pomalu a opatrně otevřete uzávěr, doplňte
chladicí kapalinu, zkontrolujte, zda se nachází mezi značkami MIN
a MAX na nádržce. Zkontrolujte vizuálně i případné úniky kapaliny.
Jestliže se kontrolka rozsvítí i při dalším spuštění motoru, vyhledejte
autorizovaný servis Alfa Romeo.
❒Při jízdě vozidla za náročnějších podmínek (např. tažení přípojného
vozidla ve stoupání nebo jízda s plně naloženým vozidlem):
zpomalte, a pokud bude kontrolka nadále svítit, zastavte vozidlo.
Nechejte motor běžet 2 - 3 minuty s mírně zvýšenými otáčkami, aby
se zrychlil oběh chladicí kapaliny. Pak motor vypněte. Zkontrolujte
hladinu chladicí kapaliny motoru výše uvedeným postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek doporučujeme
motor před zastavením nechat běžet několik minut při mírně zvýšených
otáčkách.
Nedovřené dveře (červená)(u příslušné verze vozidla)
Kontrolka (nebo symbol na displeji) se rozsvítí při neúplném zavření
dveří nebo víka zavazadlového prostoru, Pokud jsou dveře vozidla
otevřené i za jízdy, ozve se zvuková výstraha.
U některých verzí se kontrolka (nebo symbol na displeji) rozsvítí i v
případě nedovřeného víka motorového prostoru.Závada systému
EOBD/vstřikování (žlutá)
Při otočení klíčku ve spínací skříňce do polohy MAR se kontrolka na
přístrojové desce rozsvítí, ale musí zhasnout ihned po nastartování
motoru.
Jestliže zůstane kontrolka svítit nebo se rozsvítí během jízdy,
signalizuje selhávání vstřikovací soustavy; trvalým svícením signalizuje
kontrolka závadu v palivovém / zapalovacím systému, která by mohla
způsobit zvýšení emisí ve výfuku, ztráty výkonu, špatnou ovladatelnost
vozidla a zvýšenou spotřebu paliva.
U některých verzí se na displeji zobrazí příslušné hlášení.
V tomto stavu můžete pokračovat v jízdě, ale nevystavujte motor velké
zátěži a nejezděte vysokou rychlostí. Delší používání vozidla s trvale
rozsvícenou kontrolkou může způsobit vážné závady.
Vyhledejte co nejdříve autorizovaný servis Alfa Romeo.
Kontrolka zhasne po odstranění závady, která nicméně zůstane
uložena v paměti soustavy.
11SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

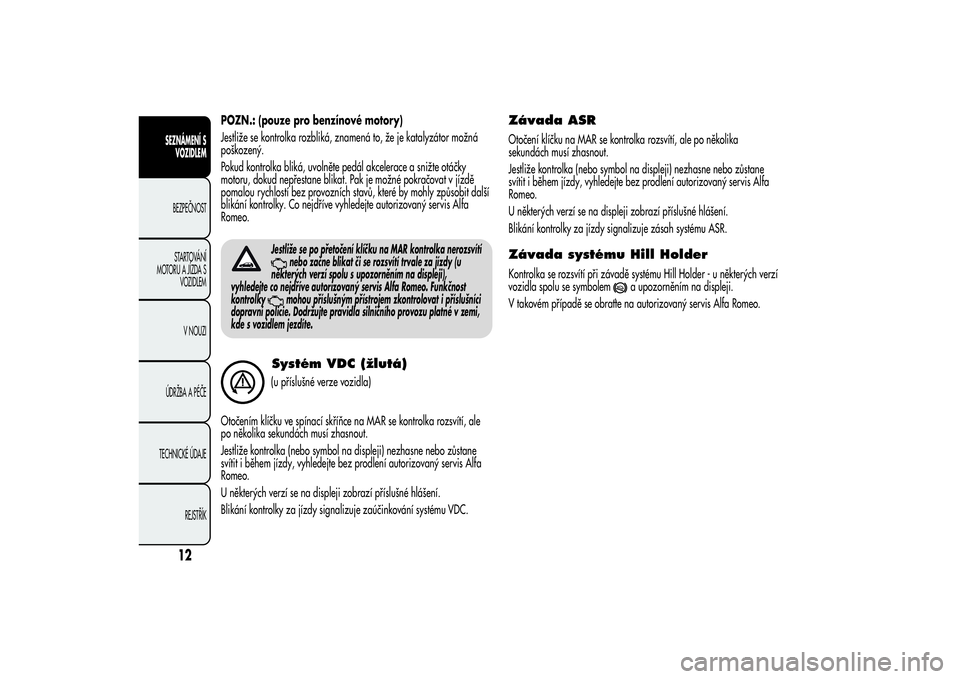

POZN.: (pouze pro benzínové motory)
Jestliže se kontrolka rozbliká, znamená to, že je katalyzátor možná
poškozený.
Pokud kontrolka bliká, uvolněte pedál akcelerace a snižte otáčky
motoru, dokud nepřestane blikat. Pak je možné pokračovat v jízdě
pomalou rychlostí bez provozních stavů, které by mohly způsobit další
blikání kontrolky. Co nejdříve vyhledejte autorizovaný servis Alfa
Romeo.
Jestliže se po přetočení klíčku na MAR kontrolka nerozsvítí
nebo začne blikat či se rozsvítí trvale za jízdy (u
některých verzí spolu s upozorněním na displeji),
vyhledejte co nejdříve autorizovaný servis Alfa Romeo. Funkčnost
kontrolkymohou příslušným přístrojem zkontrolovat i příslušníci
dopravní policie. Dodržujte pravidla silničního provozu platné v zemi,
kde s vozidlem jezdíte.
Systém VDC (žlutá)(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce na MAR se kontrolka rozsvítí, ale
po několika sekundách musí zhasnout.
Jestliže kontrolka (nebo symbol na displeji) nezhasne nebo zůstane
svítit i během jízdy, vyhledejte bez prodlení autorizovaný servis Alfa
Romeo.
U některých verzí se na displeji zobrazí příslušné hlášení.
Blikání kontrolky za jízdy signalizuje zaúčinkování systému VDC.
Závada ASROtočení klíčku na MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Jestliže kontrolka (nebo symbol na displeji) nezhasne nebo zůstane
svítit i během jízdy, vyhledejte bez prodlení autorizovaný servis Alfa
Romeo.
U některých verzí se na displeji zobrazí příslušné hlášení.
Blikání kontrolky za jízdy signalizuje zásah systému ASR.Závada systému Hill HolderKontrolka se rozsvítí při závadě systému Hill Holder - u některých verzí
vozidla spolu se symbolem
a upozorněním na displeji.
V takovém případě se obraťte na autorizovaný servis Alfa Romeo.
12
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
