2013 Alfa Romeo MiTo Návod k použití a údržbě (in Czech)

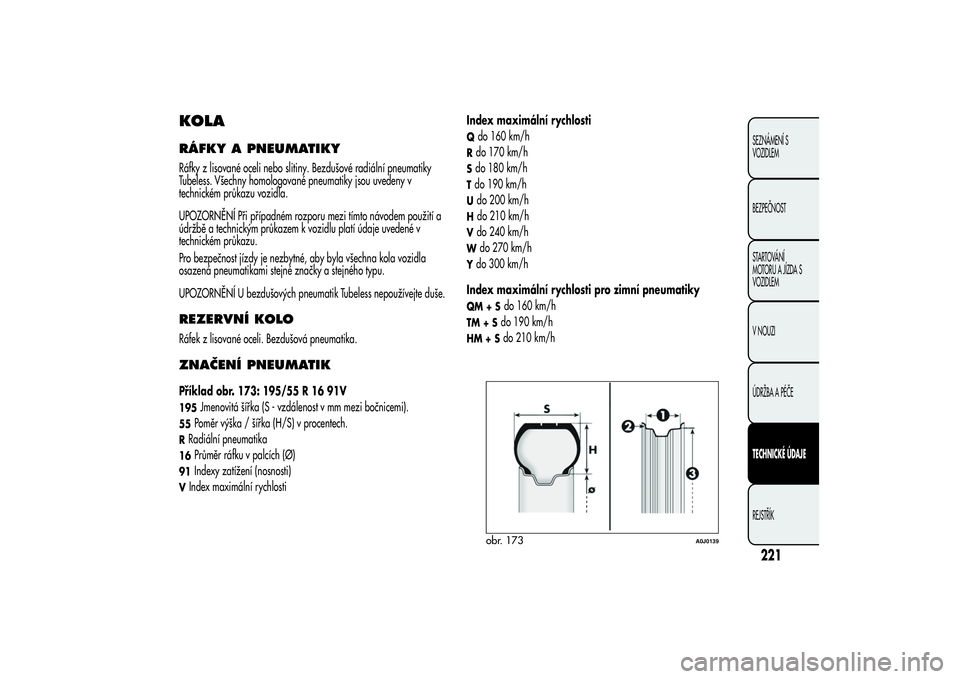

KOLARÁFKY A PNEUMATIKYRáfky z lisované oceli nebo slitiny. Bezdušové radiální pneumatiky
Tubeless. Všechny homologované pneumatiky jsou uvedeny v
technickém průkazu vozidla.
UPOZORNĚNÍ Při případném rozporu mezi tímto návodem použití a
údržbě a technickým průkazem k vozidlu platí údaje uvedené v
technickém průkazu.
Pro bezpečnost jízdy je nezbytné, aby byla všechna kola vozidla
osazená pneumatikami stejné značky a stejného typu.
UPOZORNĚNÍ U bezdušových pneumatik Tubeless nepoužívejte duše.REZERVNÍ KOLORáfek z lisované oceli. Bezdušová pneumatika.ZNAČENÍ PNEUMATIKPříklad obr. 173: 195/55 R 16 91V195
Jmenovitá šířka (S - vzdálenost v mm mezi bočnicemi).
55
Poměr výška / šířka (H/S) v procentech.
RRadiální pneumatika16
Průměr ráfku v palcích (Ø)
91
Indexy zatížení (nosnosti)
VIndex maximální rychlostiIndex maximální rychlosti
Qdo 160 km/hRdo 170 km/hSdo 180 km/hTdo 190 km/hUdo 200 km/hHdo 210 km/hVdo 240 km/hW
do 270 km/h
Ydo 300 km/h
Index maximální rychlosti pro zimní pneumatikyQM + S
do 160 km/h
TM + S
do 190 km/h
HM + S
do 210 km/h
obr. 173
A0J0139
221SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK

Indexy zatížení (nosnosti)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
SPRÁVNÁ INTERPRETACE ÚDAJŮ NA
RÁFKUPříklad obr. 173:6Jx15H2ET31.5Jtvar ramene (bočního výstupku, o který se opírá patka pneumatiky)
(2)15
průměr nalisování v palcích (odpovídá průměru pneumatiky, která
se na něj má namontovat) (3 = Ø)
H2
tvar a počet "humpů" (obvodový výstupek, který drží v uložení
patku bezdušové pneumatiky na ráfku).
ET 31.5
odklon kol (sklon střední roviny kola vůči svislé ose vozidla).
222SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

PNEUMATIKY RIM PROTECTOR
V případě celistvých krytů kol upevněných pružinou k
plechovému ráfku a pneumatik pořízených po
zakoupení vozidla a opatřených ochranou ráfků "Rim
Protector" (obr. 174), NEmontujte kryty kol. Použití nevhodných
pneumatik a krytů může způsobit náhlý pokles tlaku v
pneumatikách.
obr. 174
A0J0166
223SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK

RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEMVerze RáfkyPneumatiky dodávané
s vozidlemZimní pneumatikyNouzové rezervní kolo
Ráfek - Pneumatika
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Benzín
1.4 Multi Air6Jx15 ET 40
185/65 R15 88V
(**)
185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)
185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Turbo Multi
Air 135 k–
1.4 Turbo
Multi Air 170 k
Quadrifoglio
Ve r d e7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)Nelze osadit sněhovými řetězy
(**)U příslušné verze vozidla
(***)Verze 1.4 Benzín
224SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

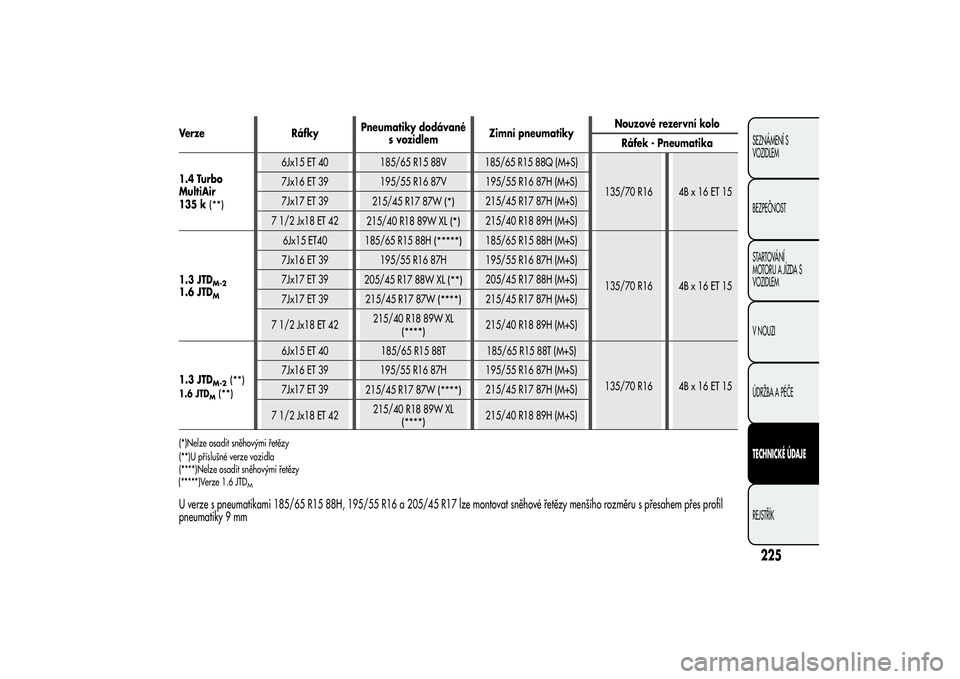

Verze RáfkyPneumatiky dodávané
s vozidlemZimní pneumatikyNouzové rezervní kolo
Ráfek - Pneumatika
1.4 Turbo
MultiAir
135 k
(**)
6Jx15 ET 40 185/65 R15 88V 185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.3 JTD
M-2
1.6 JTD
M
6Jx15 ET40
185/65 R15 88H
(*****)
185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
1.3 JTD
M-2
(**)
1.6 JTD
M(**)
6Jx15 ET 40 185/65 R15 88T 185/65 R15 88T (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
(*)Nelze osadit sněhovými řetězy
(*****)Verze 1.6 JTD
M
(**)U příslušné verze vozidla
(****)Nelze osadit sněhovými řetězyU verze s pneumatikami 185/65 R15 88H, 195/55 R16 a 205/45 R17 lze montovat sněhové řetězy menšího rozměru s přesahem přes profil
pneumatiky 9 mm
225SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK

TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
DODANÉ PNEUMATIKY
VERZEPŘI STŘEDNÍ ZÁTĚŽI PŘI PLNÉ ZÁTĚŽI
Přední Zadní Přední Zadní
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,32,1
2,1
2,1
2,12,3
2,3
2,3
2,32,3
2,3
2,3
2,3
1.4 Benzín
1.4 Multi Air185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,3
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo Multi Air
135 k
1.4 Turbo Multi Air
170 k Quadrifoglio
Ve r d e185/65 R15 88V
(*)
195/55 R16 87V
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,42,1
2,1
2,2
2,1
2,22,5
2,5
2,8
2,6
2,72,3
2,3
2,5
2,3
2,4
1.3 JTD
M-2
185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,6
2,3
2,4
2,3
2,42,4
2,1
2,2
2,1
2,22,6
2,5
2,8
2,6
2,72,4
2,3
2,5
2,3
2,4
(*)U příslušné verze vozidla
226SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
MĚRNÁ

DODANÉ PNEUMATIKY
1.6 JTD
M
185/65 R15 88H
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,6
2,4
2,52,1
2,1
2,2
2,2
2,22,5
2,6
2,8
2,6
2,72,3
2,3
2,3
2,3
2,3
Nouzové rezervní
kolo135/70 R16 4,2
(*)U příslušné verze vozidlaTlak v zahřátých pneumatikách musí být vyšší o +0,3 bar než předepsaná hodnota. Nicméně se hodnota musí kontrolovat zásadně se studenou
pneumatikou.
Zimní pneumatiky je nutno nahustit na tlak o 0,2 bar vyšší než předepsaná hodnota pro pneumatiky dodané s vozidlem.
Pro jízdy rychlostí vyšší než 160 km/h je nutno pneumatiky nahustit na hodnoty stanovené pro plně zatížené vozidlo.
227SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK

ROZMĚRYRozměry jsou vyjádřeny v milimetrech a platí pro pneumatiky ze základní výbavy. Rozumí se výška nezatíženého vozidla.
OBSAH ZAVAZADLOVÉHO PROSTORUObsah při nezatíženém vozidle (normy V.D.A.) = 270 dm
3
AB CD E FGH
4063 904 2511 648 14461475
(*)/
1483(**)
17201469
(*)/
1475(**)
(*)S pneumatikami / R1
(**)S pneumatikami 5/ R18Udané rozměry se mohou nepatrně lišit v závislosti na rozměru ráfků.
obr. 175
A0J0202
228SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

195 55 6
21 40
