2013 Alfa Romeo Giulietta Instructieboek (in Dutch)

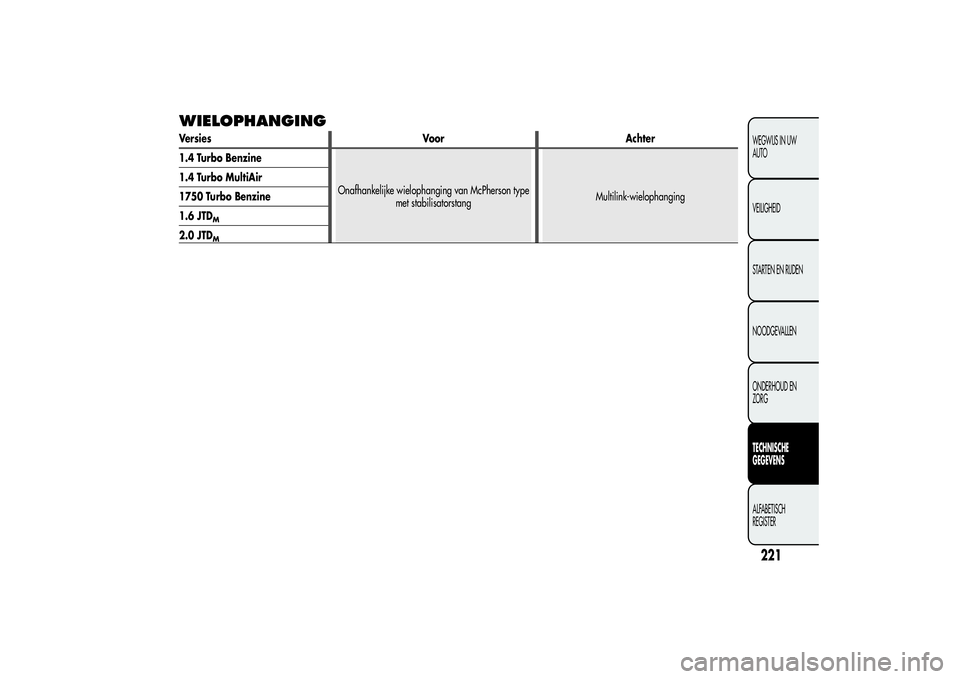

WIELOPHANGINGVersies Voor Achter
1.4 Turbo Benzine
Onafhankelijke wielophanging van McPherson type
met stabilisatorstangMultilink-wielophanging 1.4 Turbo MultiAir
1750 Turbo Benzine
1.6 JTD
M
2.0 JTD
M
221WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

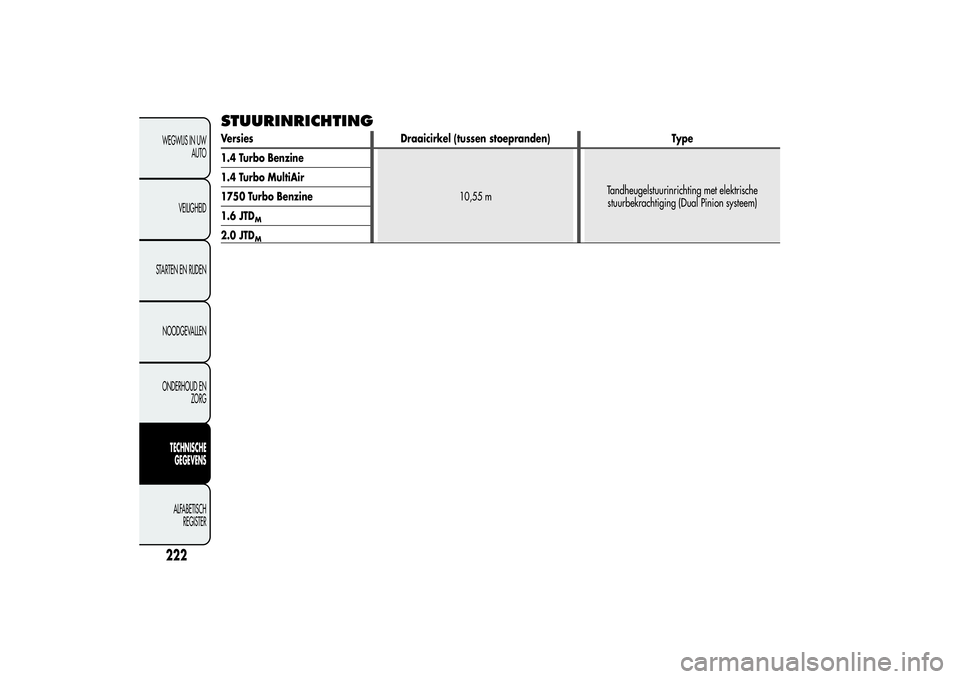

STUURINRICHTINGVersies Draaicirkel (tussen stoepranden) Type
1.4 Turbo Benzine
10,55 mTandheugelstuurinrichting met elektrische
stuurbekrachtiging (Dual Pinion systeem) 1.4 Turbo MultiAir
1750 Turbo Benzine
1.6 JTD
M
2.0 JTD
M
222WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

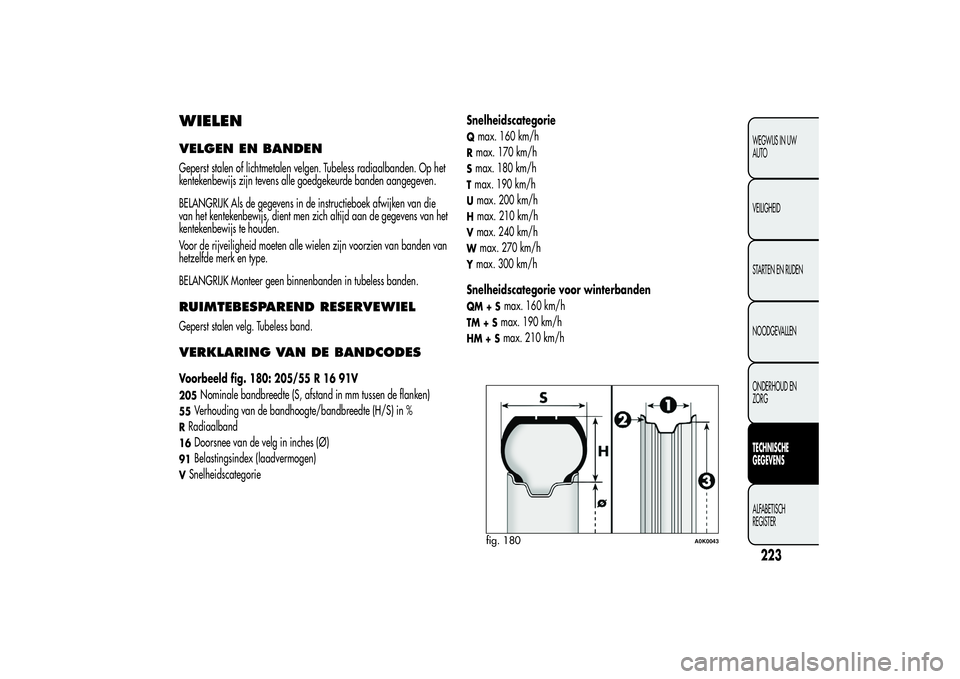

WIELENVELGEN EN BANDENGeperst stalen of lichtmetalen velgen. Tubeless radiaalbanden. Op het
kentekenbewijs zijn tevens alle goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in de instructieboek afwijken van die
van het kentekenbewijs, dient men zich altijd aan de gegevens van het
kentekenbewijs te houden.
Voor de rijveiligheid moeten alle wielen zijn voorzien van banden van
hetzelfde merk en type.
BELANGRIJK Monteer geen binnenbanden in tubeless banden.RUIMTEBESPAREND RESERVEWIELGeperst stalen velg. Tubeless band.VERKLARING VAN DE BANDCODESVoorbeeld fig. 180: 205/55 R 16 91V205
Nominale bandbreedte (S, afstand in mm tussen de flanken)
55
Verhouding van de bandhoogte/bandbreedte (H/S) in %
RRadiaalband16
Doorsnee van de velg in inches (Ø)
91
Belastingsindex (laadvermogen)
VSnelheidscategorieSnelheidscategorie
Qmax. 160 km/hRmax. 170 km/hSmax. 180 km/hTmax. 190 km/hUmax. 200 km/hHmax. 210 km/hVmax. 240 km/hW
max. 270 km/h
Ymax. 300 km/h
Snelheidscategorie voor winterbandenQM + S
max. 160 km/h
TM + S
max. 190 km/h
HM + S
max. 210 km/h
fig. 180
A0K0043
223WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

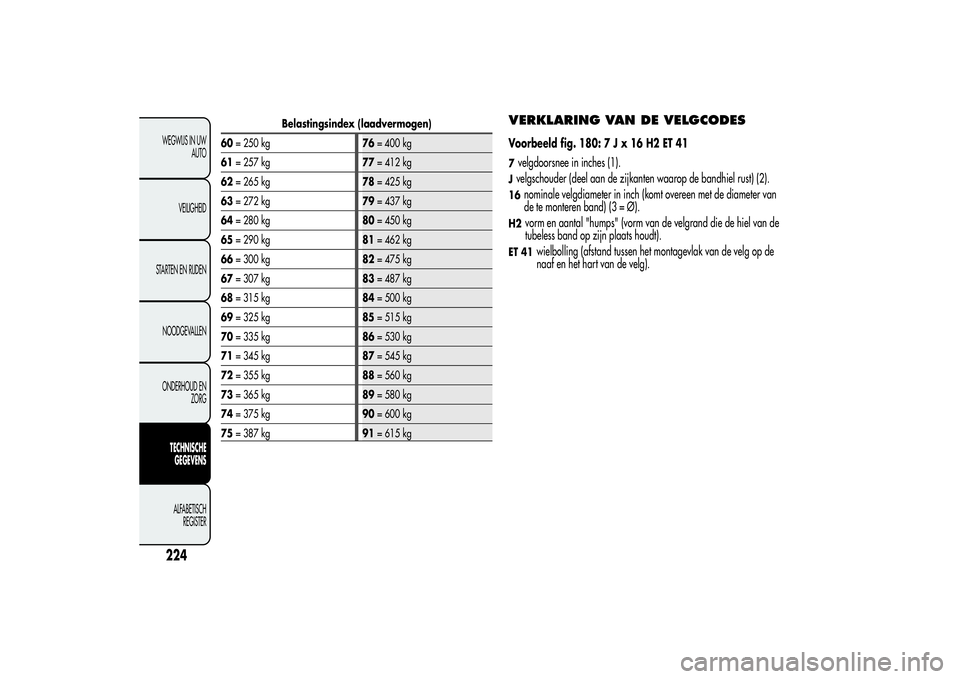

Belastingsindex (laadvermogen)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
VERKLARING VAN DE VELGCODESVoorbeeld fig. 180:7Jx16H2ET417velgdoorsnee in inches (1).Jvelgschouder (deel aan de zijkanten waarop de bandhiel rust) (2).16
nominale velgdiameter in inch (komt overeen met de diameter van
de te monteren band) (3 = Ø).
H2
vorm en aantal "humps" (vorm van de velgrand die de hiel van de
tubeless band op zijn plaats houdt).
ET 41
wielbolling (afstand tussen het montagevlak van de velg op de
naaf en het hart van de velg).
224WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

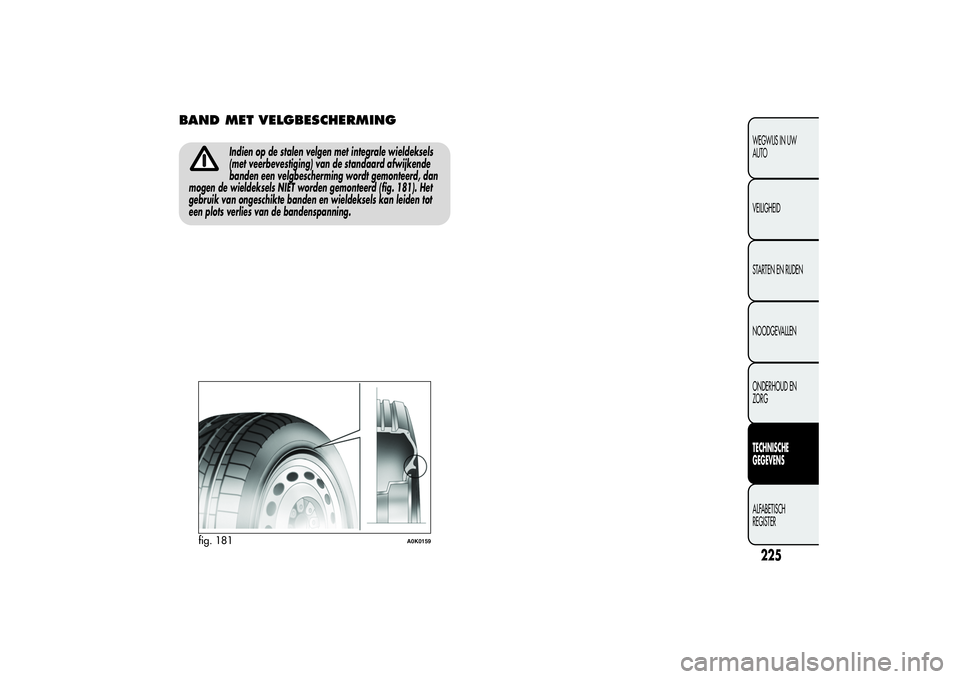

BAND MET VELGBESCHERMING
Indien op de stalen velgen met integrale wieldeksels
(met veerbevestiging) van de standaard afwijkende
banden een velgbescherming wordt gemonteerd, dan
mogen de wieldeksels NIET worden gemonteerd (fig. 181). Het
gebruik van ongeschikte banden en wieldeksels kan leiden tot
een plots verlies van de bandenspanning.
fig. 181
A0K0159
225WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

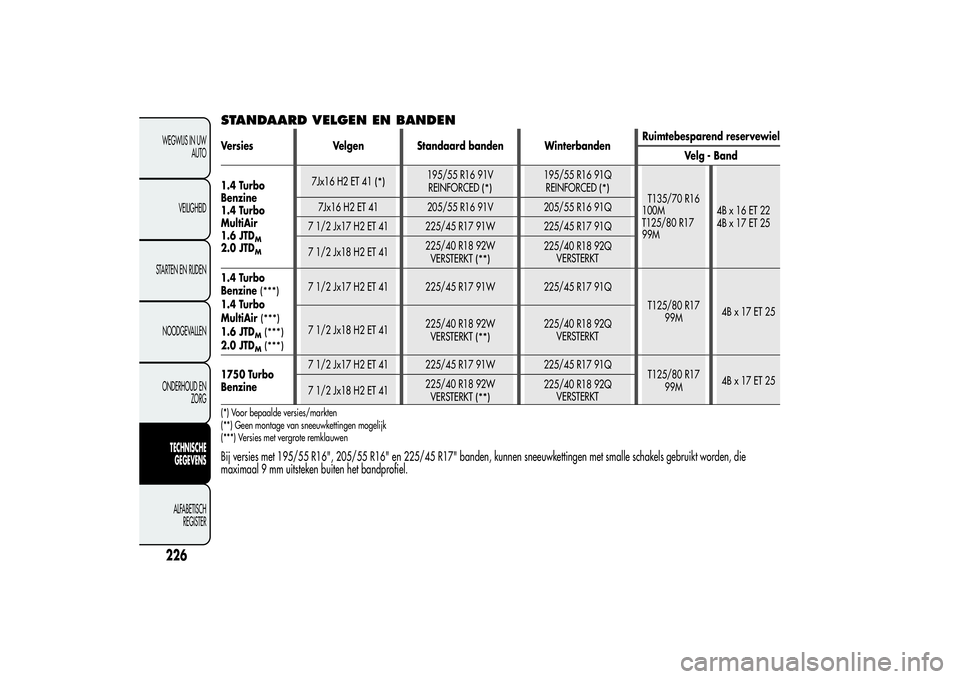

STANDAARD VELGEN EN BANDENVersies Velgen Standaard banden WinterbandenRuimtebesparend reservewiel
Velg - Band
1.4 Turbo
Benzine
1.4 Turbo
MultiAir
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41
(*)
195/55 R16 91V
REINFORCED
(*)
195/55 R16 91Q
REINFORCED
(*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
VERSTERKT
(**)
225/40 R18 92Q
VERSTERKT
1.4 Turbo
Benzine
(***)
1.4 Turbo
MultiAir
(***)
1.6 JTD
M(***)
2.0 JTD
M(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
VERSTERKT
(**)
225/40 R18 92Q
VERSTERKT
1750 Turbo
Benzine7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
VERSTERKT
(**)
225/40 R18 92Q
VERSTERKT
(*) Voor bepaalde versies/markten
(**) Geen montage van sneeuwkettingen mogelijk
(***) Versies met vergrote remklauwenBij versies met 195/55 R16", 205/55 R16" en 225/45 R17" banden, kunnen sneeuwkettingen met smalle schakels gebruikt worden, die
maximaal 9 mm uitsteken buiten het bandprofiel.
226WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

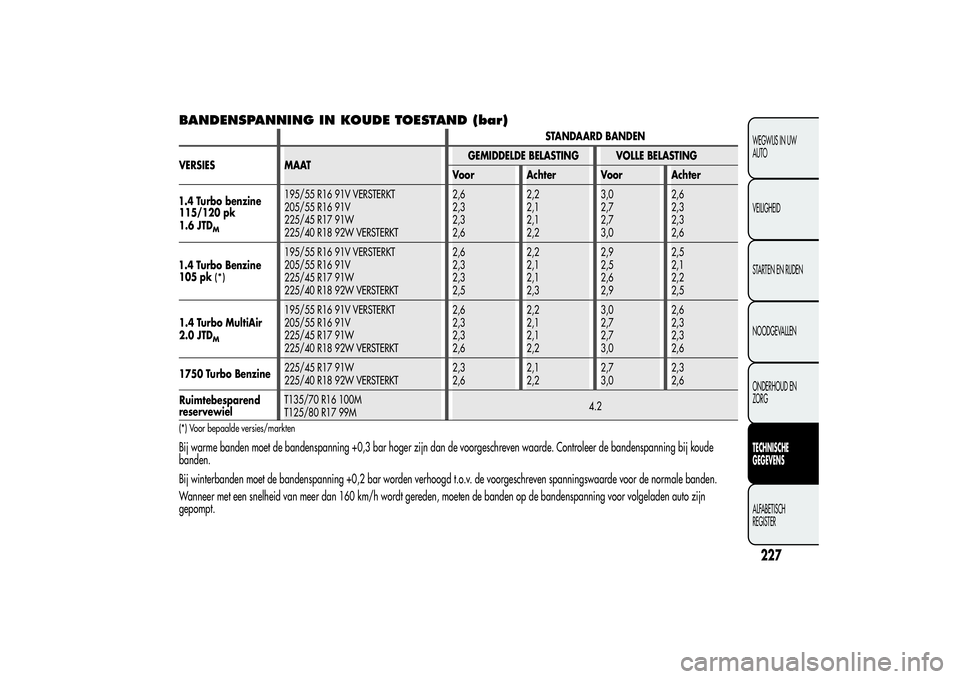

BANDENSPANNING IN KOUDE TOESTAND (bar)
STANDAARD BANDEN
VERSIES MAATGEMIDDELDE BELASTING VOLLE BELASTING
Voor Achter Voor Achter
1.4 Turbo benzine
115/120 pk
1.6 JTD
M
195/55 R16 91V VERSTERKT
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W VERSTERKT2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Benzine
105 pk
(*)
195/55 R16 91V VERSTERKT
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W VERSTERKT2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo MultiAir
2.0 JTD
M
195/55 R16 91V VERSTERKT
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W VERSTERKT2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo Benzine225/45 R17 91W
225/40 R18 92W VERSTERKT2,3
2,62,1
2,22,7
3,02,3
2,6
Ruimtebesparend
reservewielT135/70 R16 100M
T125/80 R17 99M4.2
(*) Voor bepaalde versies/marktenBij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de bandenspanning bij koude
banden.
Bij winterbanden moet de bandenspanning +0,2 bar worden verhoogd t.o.v. de voorgeschreven spanningswaarde voor de normale banden.
Wanneer met een snelheid van meer dan 160 km/h wordt gereden, moeten de banden op de bandenspanning voor volgeladen auto zijn
gepompt.
227WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

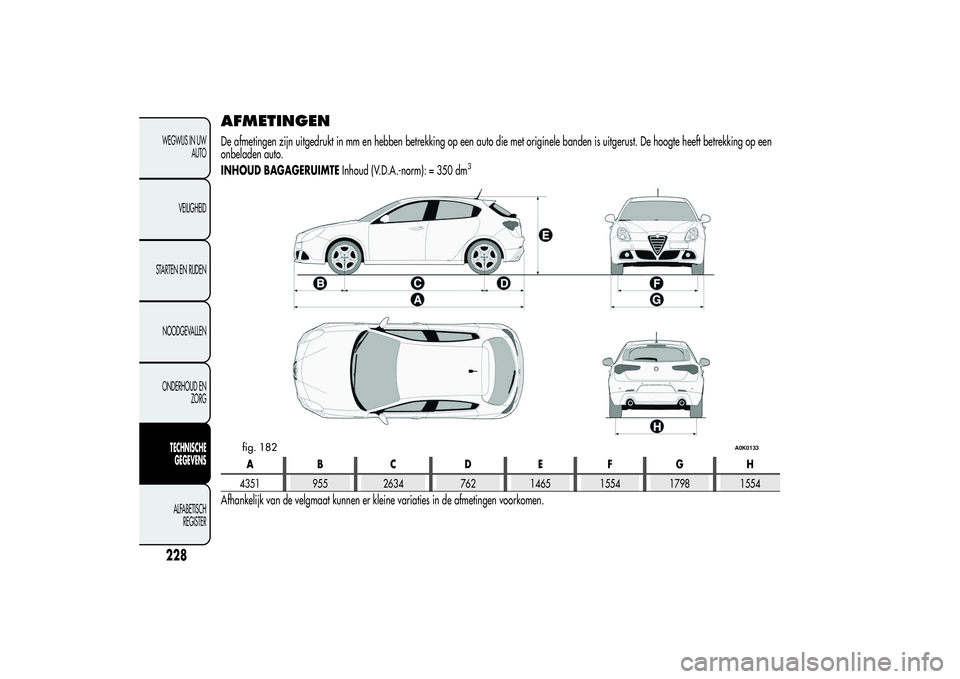

AFMETINGENDe afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met originele banden is uitgerust. De hoogte heeft betrekking op een
onbeladen auto.
INHOUD BAGAGERUIMTEInhoud (V.D.A.-norm): = 350 dm
3
AB C D E FGH
4351 955 2634 762 1465 1554 1798 1554
Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
fig. 182
A0K0133
